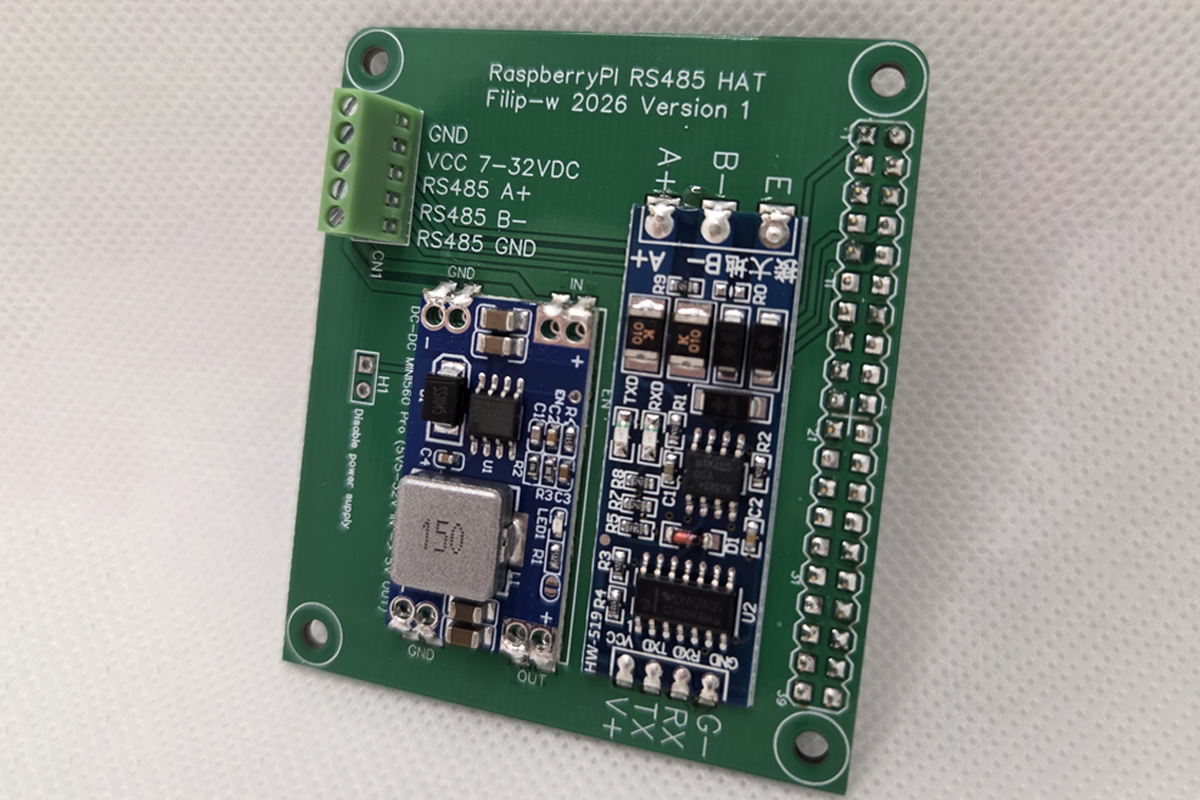

Ранее уже писали о различных промышленных системах на базе Raspberry Pi и шлюзах , имеющих встроенный интерфейс RS-485, но до сих пор не рассматривали специализированную HAT-плату для Raspberry Pi с RS-485. Чтобы заполнить этот пробел, разработчик EngineElectronicAccessories из Швеции представил «Industrial RS485 / Modbus HAT», предназначенную для промышленной автоматизации, мониторинга и работы с открытым пакетом ПЛК OpenPLC .
Плата оснащена встроенным трансивером RS-485 с защитой TVS-диодами и поддерживает связь на большие расстояния по стандарту RS-485. Она использует аппаратный UART-интерфейс Raspberry Pi и включает светодиоды Tx/Rx для диагностики. Плата также принимает входное напряжение от 7 до 32 В постоянного тока, что позволяет питать как саму HAT, так и Raspberry Pi непосредственно от стандартной 24-вольтовой шины, устраняя необходимость в отдельном источнике питания USB в шкафу управления.
Характеристики Industrial RS-485/ Modbus HAT:
- Совместимость – Все платы Raspberry Pi с 40-контактным GPIO-разъемом (Pi 3, Pi 4, Pi 5, Pi Zero и т.д.)
- Интерфейс подключения к хосту – UART (/dev/ttyAMA0 или /dev/ttyS0) через 40-контактный GPIO-разъем
- Связь
- 5-контактные силовые клеммы с сигналами RS-485 A, B и GND (а также сигналами питания)
- Готовый модуль RS485 to TTL (см. ссылку на AliExpress )
- Прочее
- Встроенные диагностические светодиоды Tx и Rx
- Встроенные TVS-диоды для защиты от ЭСР и скачков напряжения
- Питание
- Входное напряжение – от 7В до 32В постоянного тока через винтовые клеммы (поддерживает стандартные промышленные шины 12В и 24В)
- Встроенный понижающий DC-DC преобразователь ( модуль Mini560 DC 5V 5A step-down )
- Выход 5В постоянного тока для питания как Raspberry Pi, так и трансивера RS-485
- Габариты – Компактный форм-фактор HAT (совместим с большинством корпусов для DIN-рельса и стандартных корпусов для Raspberry Pi).

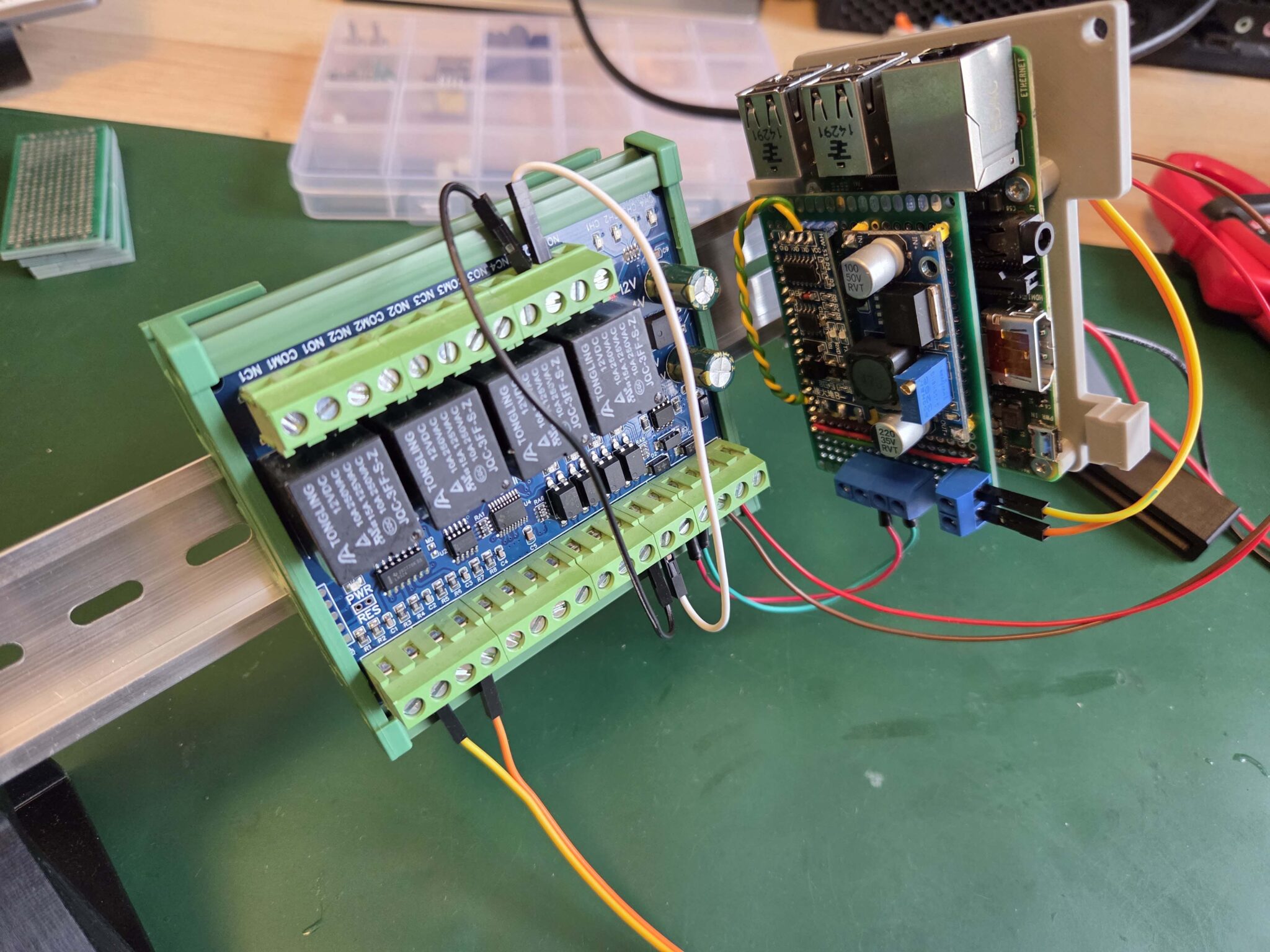

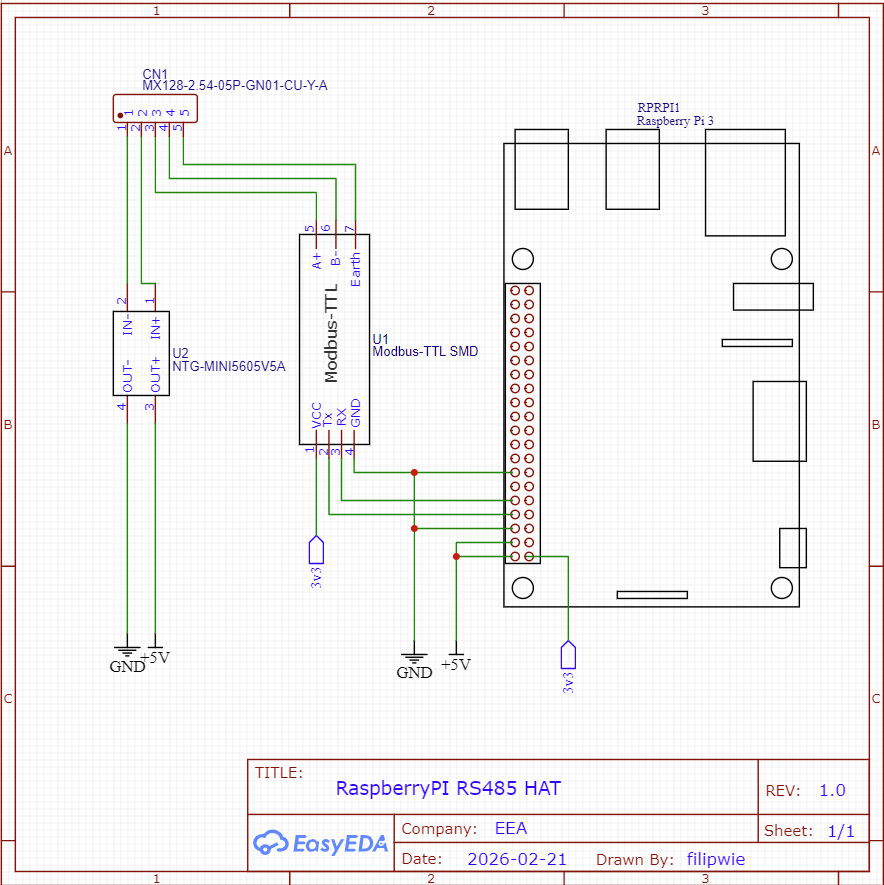

Плата специально «оптимизирована для OpenPLC», её распиновка и временные параметры настроены для выполнения лестничной логики с низкой задержкой. Это делает её очень полезной для проектов мониторинга энергопотребления, таких как считывание показаний интеллектуальных счетчиков SDM или взаимодействие с солнечными/аккумуляторными системами. Проект частично открыт, PDF-схемы и документацию можно найти на GitHub (стоит отметить, что интерфейс RS-485 не имеет гальванической развязки, что типично для этого ценового диапазона).
Industrial RS485 / Modbus HAT доступна на Tindie за $9 . Доставка осуществляется из Швеции, стоимость доставки составляет от $7,4 до $15 в зависимости от страны назначения. Хотя ранее и не писали о HAT-платах с RS-485 для одноплатных компьютеров Raspberry Pi, несколько других моделей можно найти на AliExpress и Amazon .
