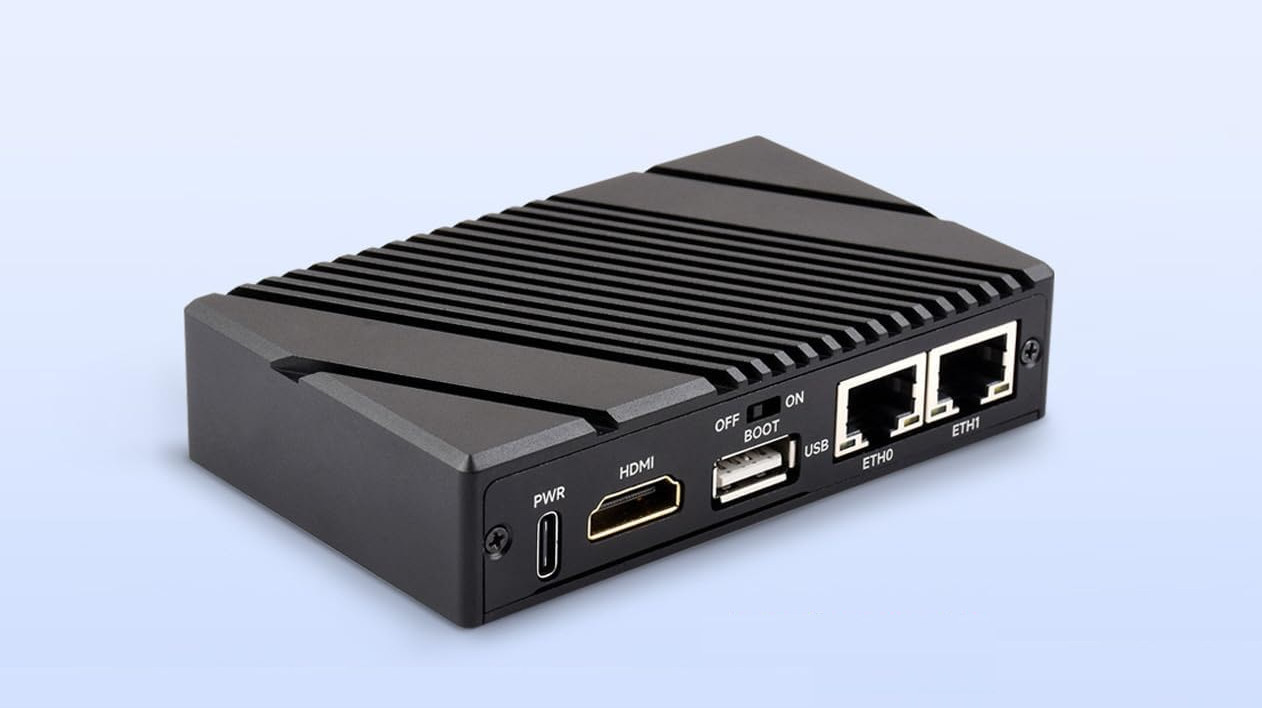

«Gigabit / 2.5G Dual Ethernet Mini-Computer (B)» от Waveshare представляет собой тонкий мини-ПК на базе Raspberry Pi CM5 с пассивным охлаждением, имеющий выход видео HDMI 4K, порты Ethernet 2.5GbE и Gigabit Ethernet RJ45, два порта USB, слот для карты microSD и питание через USB-C.
Внутри он оснащен слотом M.2 Key-M для NVMe SSD формата 2230/2242/2280 или AI-акселератора, двумя коннекторами MIPI DSI/CSI для камер или дисплеев и 40-пиновым GPIO-разъемом. Плоские кабели для устройств MIPI можно провести через отверстие под портами HDMI и USB 2.0 металлического корпуса, а контакты GPIO также доступны снаружи через небольшую съемную крышку в нижней части корпуса.
Характеристики Gigabit / 2.5G Dual Ethernet Mini-Computer (B):
- Основная плата – CM5-DUAL-ETH-BASE-B
- Поддерживаемые модули – Raspberry Pi CM5 или CM5 Lite (и, потенциально, другие электрически совместимые модули, такие как Banana Pi BPI-CM5 Pro , Radxa CM5 и Orange Pi CM5 , но они не тестировались и не рекламируются Waveshare)
- Накопители
- Слот для карты microSD
- Слот M.2 Key-M (PCIe Gen 2.1/3 x1) для NVMe SSD формата 2230/2242/2280.
- Выход видео – Порт HDMI 2.0 с поддержкой до 4Kp60
- Сеть
- Порт 2.5GbE RJ45; примечание: модель Ethernet-трансивера не указана, но на размытом фото этой стороны платы (не добавленном в статью) виден модуль Realtek, распаянный на плате. Предположительно, он может быть реализован через чип USB 3.0 — 2.5GbE, такой как Realtek RTL8156BG
- Порт Gigabit Ethernet RJ45
- USB
- Порт USB 3.2 Gen 1 (5 Гбит/с)
- Порт USB 2.0
- Порт USB Type-C для питания и прошивки eMMC
- Прочее
- Кнопка питания
- Разъем батарейки RTC
- Двухцветный светодиод состояния
- Переключатель BOOT на плате (ON: режим прошивки eMMC, OFF: нормальная работа)
- Питание – 5В через порт USB-C
- Корпус – Алюминиевый корпус для бесшумной работы
- Аксессуары
- 5 розовых термопрокладок
- Силиконовая термопрокладка для опционального SSD/ускорителя ИИ
- Набор отвёрток и винтов
- Габариты – 101 x 62 x 23.40 мм
Отметим, что Wi-Fi и Bluetooth теоретически возможны через беспроводной модуль на Raspberry Pi CM5, но в металлическом корпусе нет отверстий для антенн, поэтому потребуется сверление для внешних антенн, и даже в этом случае прокладка кабелей антенн может быть сложной из-за тесноты. Лучше найти другое решение, если требуется использовать Wi-Fi и/или Bluetooth.
Мини-ПК «Gigabit / 2.5G Dual Ethernet Mini-Computer (B)» поддерживает Raspberry Pi OS. Документация доступна и содержит инструкции по прошивке ОС, подключению SSD и загрузке с SSD, установке и настройке MIPI DSI/CSI, настройке RTC и регулировке вентилятора, хотя последнее не применимо к данному продукту…
Компания ранее выпускала другие платы CM5-DUAL-ETH-BASE и CM5-DUAL-ETH-4G/5G-BASE , но их конструкция полностью отличается от версии «B», используемой здесь.
Ближайшая тонкая бесшумная система на Raspberry Pi CM5 с двумя портами Ethernet и HDMI, которую удалось найти, — это IRIV EdgeAI CM5 , но она также включает ускоритель ИИ, не имеет 2.5GbE и дороже как промышленное устройство. Вариантов было бы больше, если выйти за пределы экосистемы Raspberry Pi и не нужна поддержка MIPI CSI/DSI, например, NanoPi R76S или Banana Pi BPI-M7 с официальным металлическим корпусом , или даже некоторые x86 мини-ПК, хотя цена обычно выше при таком наборе функций.
Waveshare продаёт набор «Gigabit / 2.5G Dual Ethernet Mini-Computer (B)» за $86,39 на AliExpress , $98,99 на Amazon и $72,99 в собственном магазине . Raspberry Pi CM5/CM5 Lite и аксессуары, такие как блок питания 5 В/5 А, не входят в комплект, поэтому их нужно приобретать отдельно.
