Турецкая компания Atek Midas представила DSG-22.6 ГГц, высокопроизводительный RF-генератор сигналов с открытым исходным кодом, предназначенный для обеспечения профессионального синтеза частот по значительно более низкой цене по сравнению с традиционным настольным оборудованием от производителей, таких как Anritsu или Keysight. Он имеет рабочий диапазон частот от 0.15 ГГц до 22.6 ГГц и предназначен для мейкеров и производственных испытательных сред для RF-тестирования, калибровки, беспроводных экспериментов и исследований в СВЧ-диапазоне.
Устройство предлагает разрешение настройки 1 Гц, регулируемую выходную мощность от −15 дБм до +20 дБм и поддерживает линейную и логарифмическую развертку частоты с настраиваемыми начальной/конечной частотами, шагом и временем задержки. Оно обеспечивает подавление побочных и гармонических составляющих ≥40 дБн на фильтрованном выходном тракте и имеет скорость перестройки <100 мкс. Генератор включает сенсорный емкостный дисплей и также может управляться через порт USB Type-C и/или Wi-Fi.
Характеристики DSG-22.6 ГГц:
- Диапазон частот – от 150 МГц до 22.6 ГГц
- Разрешение перестройки – 1 Гц
- Выходная мощность – от +20 дБм до -15 дБм, регулируемая с шагом 1 дБ

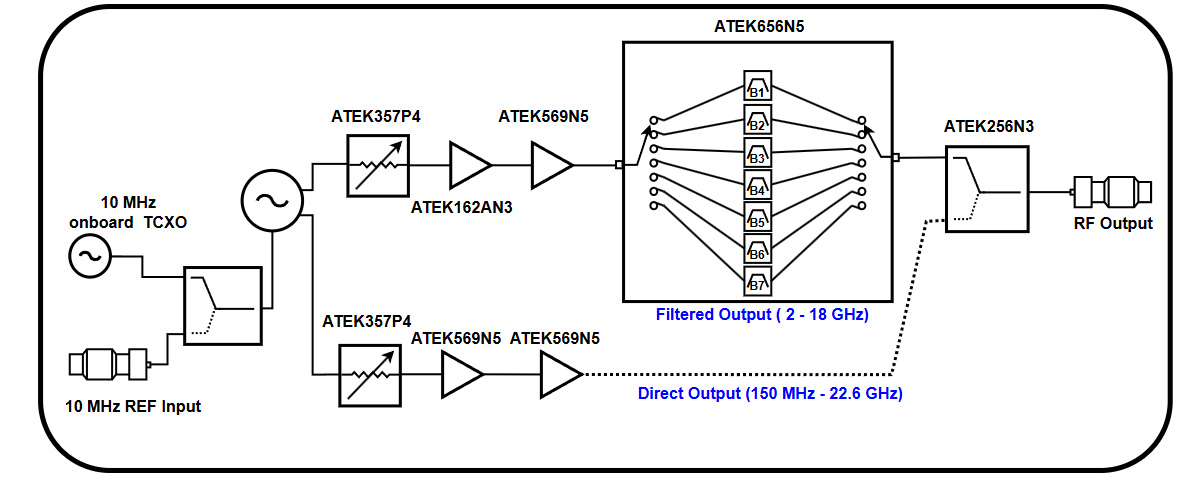

- Фильтрованный выход
- 2 до 16 ГГц – до 10–15 дБм
- 16 до 18 ГГц – до 7–10 дБм
- Нефильтрованный выход
- 0.15 до 20 ГГц – до 17–20 дБм
- 20 до 22.6 ГГц – до 14–18 дБм
- Фильтрованный выход
- Режим развертки – Линейная и логарифмическая развертка частоты с регулируемыми началом/концом, шагом и временем задержки
- Чистота сигнала
- Подавление побочных и гармоник – Мин. 40 дБн (фильтрованный тракт) при выходной мощности до 10 дБм
- Фазовый шум @ отстройке 10 кГц – -108 дБн/Гц (на 1 ГГц); -85 дБн/Гц (на 10 ГГц)
- Скорость перестройки – <100 мкс
- Дисплей – Встроенный емкостный сенсорный экран
- Беспроводная связь – Wi-Fi со встроенным веб-интерфейсом
- USB – Порт USB Type-C для питания и набора команд SCPI
- Расширение – Внешний опорный вход 10 МГц через SMA-разъем
- Дополнительно – Встроенный мониторинг температуры, напряжения, тока и статуса PLL
- Питание – 5В / 1.5А через порт USB Type-C
- Габариты – 114 x 60 x 28.2 мм (корпус из алюминия, обработанный на станке с ЧПУ)
- Вес – 250 грамм
Устройством можно управлять с помощью команд SCPI через USB Type-C, и его можно напрямую интегрировать в автоматизированные испытательные установки или лабораторные измерительные системы. Устройство также включает пользовательский интерфейс на основе Python для дистанционного управления и написания сценариев, а также подключение Wi-Fi со встроенным веб-интерфейсом для конфигурации и работы в браузере на компьютере или смартфоне. Компания планирует опубликовать все файлы проекта на GitHub , включая исходный код прошивки, схемы аппаратной части, пользовательский интерфейс на Python и файлы 3D-моделей, после окончания кампании и достижения цели. На момент написания 3D-файлы, прошивка и схема в формате PDF уже доступны.
Хотя это, вероятно, первый аппаратный генератор сигналов с открытым исходным кодом, который мы видели, ранее мы освещали другие инструменты для работы с RF с открытым исходным кодом, такие как HackRF Pro , управляемый через веб uSDR , xSDR , и мощные платы, такие как AntSDR E200 , основанная на встроенном SoC AMD Embedded Zynq 7020.

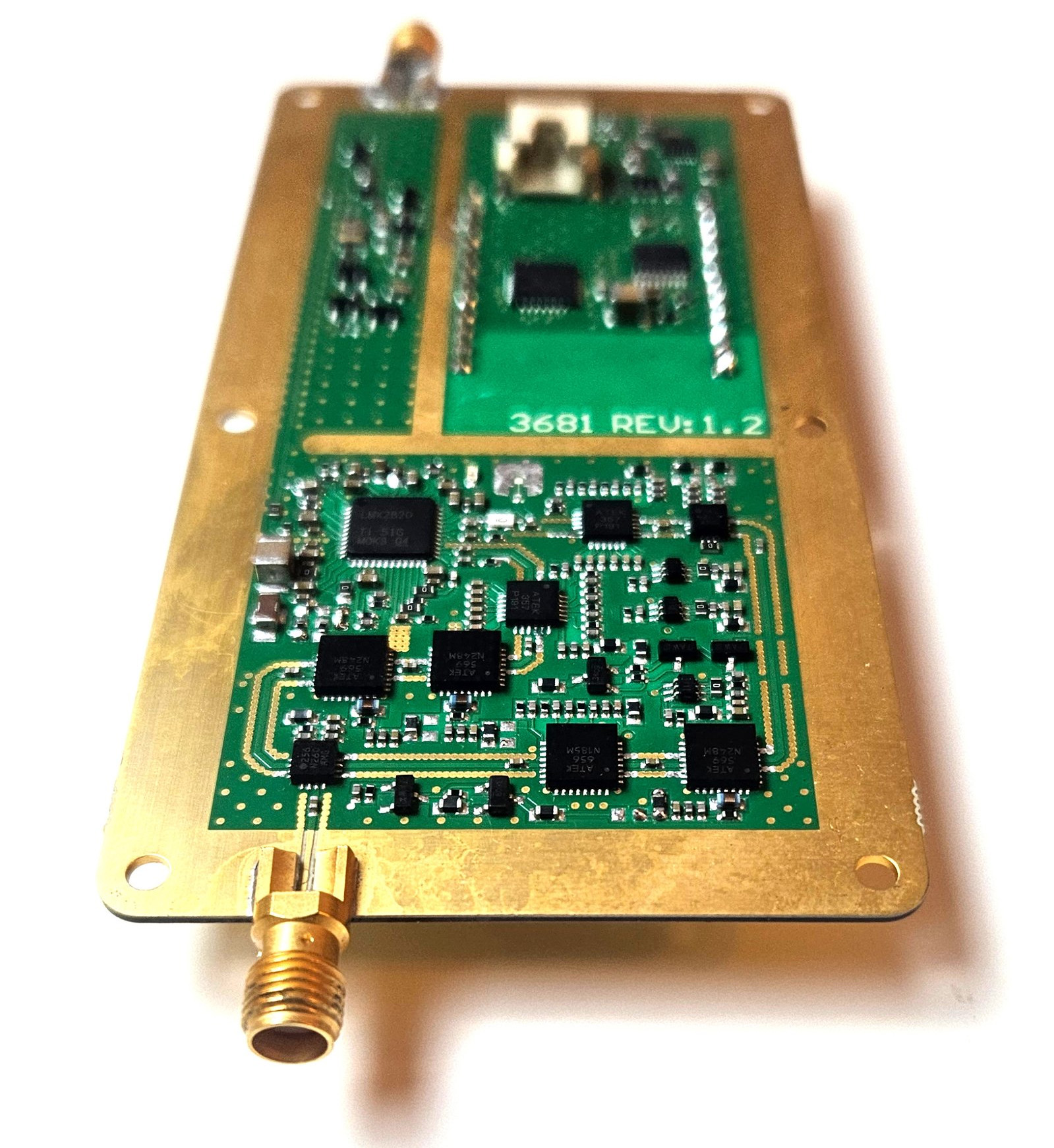

Одна из самых интересных особенностей этого устройства заключается в том, что оно использует собственные внутренние продукты компании Atek Midas в виде ИС, что, по словам команды, помогает снизить риски в цепочке поставок. Производство разделено между изготовлением PCB в Китае и окончательной сборкой, обработкой на станках с ЧПУ, калибровкой и тестированием в Турции.
DSG-22.6 ГГц в настоящее время представлен на Crowd Supply с целью в $24 000 . Стоимость одного устройства составляет $1590 с бесплатной доставкой по всему миру через Mouser Electronics. Ожидается, что отгрузка заказов начнется в середине августа 2026 года. Дополнительные технические детали и документация доступны на сайте Atek Midas .
