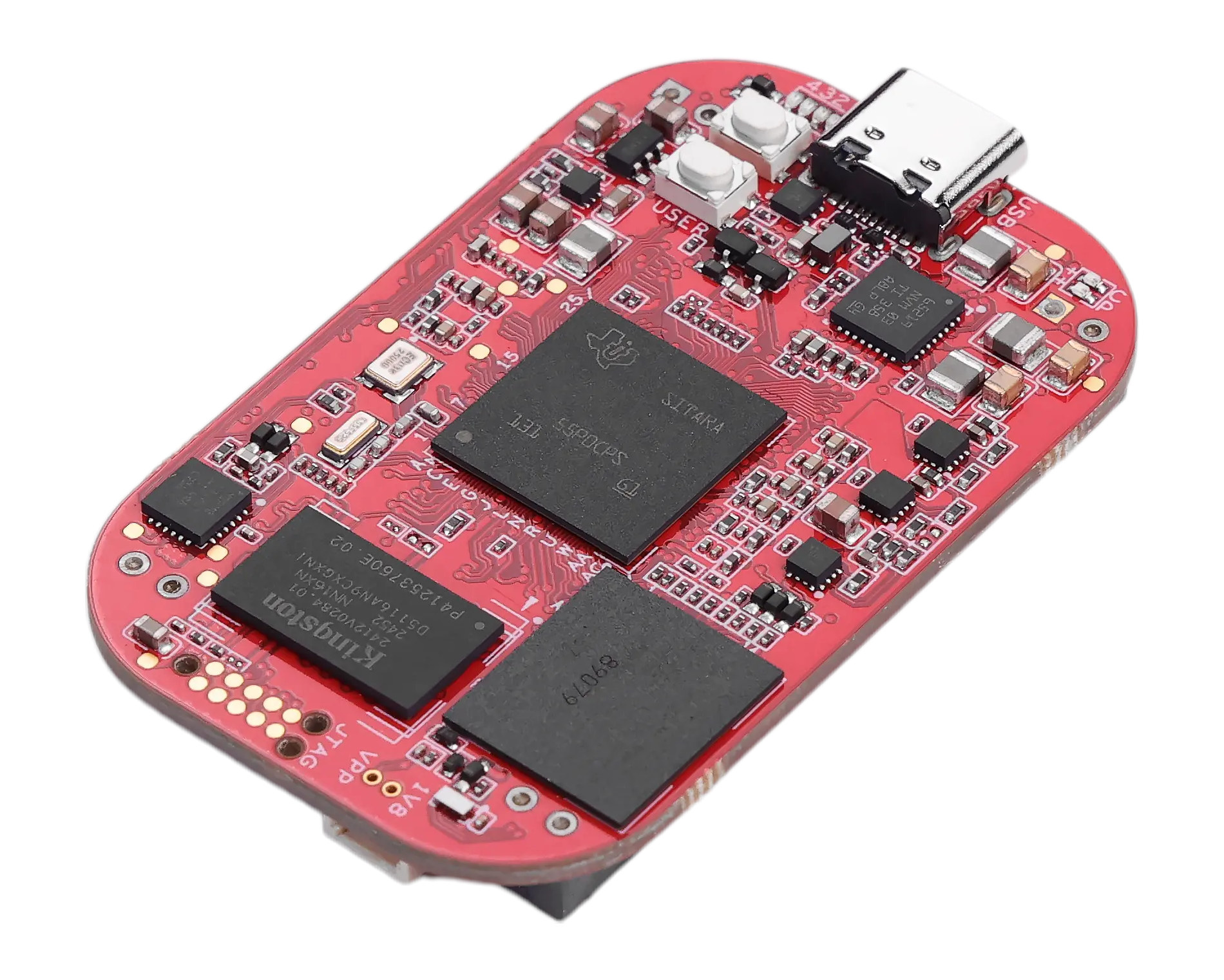

PocketBeagle 2 Industrial представляет собой обновление одноплатного компьютера PocketBeagle 2 Rev A1 и оснащается 1 ГБ оперативной памяти DDR4, 64 ГБ флеш-памяти eMMC и поддержкой промышленного температурного диапазона. Исходная плата имеет только 512 МБ памяти DDR4, посадочное место для флеш-памяти eMMC (не распаяно) и поддержку коммерческого температурного диапазона.
Помимо этих изменений, остальные характеристики остались прежними: четырехъядерный системный чип Texas Instruments AM6254 на ядрах Cortex-A53, микроконтроллер MSPM0L1105 на ядре Cortex-M0+, слот для карт microSD, порт USB-C, поддержка отладки по UART и JTAG, а также два 36-контактных GPIO-разъема. Еще одно отличие заключается в том, что печатная плата для PocketBeagle 2 Industrial красного цвета (как у BeagleBone Black Industrial 4G ), тогда как у PocketBeagle 2 плата черного цвета.
Характеристики PocketBeagle 2 Industrial:
- Основной системный чип – Texas Instruments AM6254
- ЦП
- Четырехъядерный 64-разрядный Arm Cortex-A53 с тактовой частотой 1,4 ГГц
- Ядро реального времени Arm Cortex-M4F с тактовой частотой 400 МГц и 256 КБ статической памяти
- Графический процессор – Imagination PowerVR Rogue AXE-1-16M с поддержкой OpenGL 3.x/2.0/1.1, Vulkan 1.2; примечание: часть AM6254, но не указана в спецификациях платы, вероятно, из-за отсутствия видеовыхода.
- Двухъядерная программируемая подсистема реального времени (PRUSS) с частотой до 333 МГц
- Выделенный менеджер устройств/питания
- Безопасность – Поддерживаются безопасная загрузка и доверенная среда выполнения (TEE)
- ЦП
- Второстепенный микроконтроллер – Texas Instruments MSPM0L1105 Микроконтроллер на ядре Arm Cortex-M0+ с тактовой частотой 32 МГц, 32 КБ флеш-памяти, 4 КБ статической памяти, 12-разрядным АЦП и т.д.
- Системная память – 1 ГБ DDR4 с частотой 3200 МГц
- Накопитель
- 64 ГБ флеш-памяти eMMC
- Слот для карт microSD с поддержкой 1,8 В и 3,3 В
- USB – Порт USB Type-C для питания и подключения
- Расширение – 2 разъема расширения на 36 контактов
- 8 аналоговых входов
- 52 цифровых входа/выхода
- Высокоскоростной USB
- Множество периферийных устройств с цифровыми интерфейсами
- Отладка
- Совместимый с Raspberry Pi Debug Probe порт UART для отладки (3-контактный разъем JST-SH 1.00 мм)
- Посадочное место для 10-контактного разъема JTAG TAG-CONNECT
- Прочее
- Кнопки питания и пользовательская/загрузочная
- Светодиодные индикаторы – Питание, зарядка аккумулятора, 4 пользовательских светодиода
- Питание
- 5 В / 1 А через USB-C
- VIN на разъеме Cape (5 В / 1 А)
- Микросхема управления питанием TPS6521903
- Габариты – 55 x 35 мм
- Вес – 12,7 грамм
- Температурный диапазон – от -40 до +85 °C
Компоновка печатной платы не изменилась, поэтому по-прежнему доступны те же файлы аппаратного дизайна , что и для PocketBeagle 2 (Rev A1). На странице продукта промышленной платы пока нет ссылок на документацию и образ ОС, но всё должно оставаться таким же, как и для PocketBeagle 2, хотя для ОЗУ и флеш-памяти eMMC могут потребоваться другие привязки в дереве устройств. Для начала работы можно обратиться к Краткому руководству по PocketBeagle 2, где также найдете образы ОС на базе Debian 13 IoT (без графики) с последним ядром Linux 6.18 или 6.19 или ядром Linux 6.12 от Texas Instruments.
PocketBeagle 2 Industrial в настоящее время продается примерно за 50 долларов на Digikey , где на складе имеется около 5800 единиц. Для сравнения, PocketBeagle 2 продается за 29,90 долларов, поэтому микросхема DDR4 большей емкости, 64 ГБ флеш-памяти eMMC и промышленные компоненты добавляют к цене примерно 20 долларов.
