Ранее уже рассказывалось о Louder Raspberry Pi, открытой медиасистеме, в которую интегрирована плата расширения Louder Raspberry Hat на базе 25-ваттного усилителя класса D TAS5805M. Теперь разработчик представил Louder Raspberry Hat Plus, выполнив переход с усилителя TAS5805M на более мощный TAS5825M, способный выдавать до 53 Вт в монорежиме (PBTL), обеспечивая при этом повышенную энергоэффективность и улучшенные тепловые характеристики.

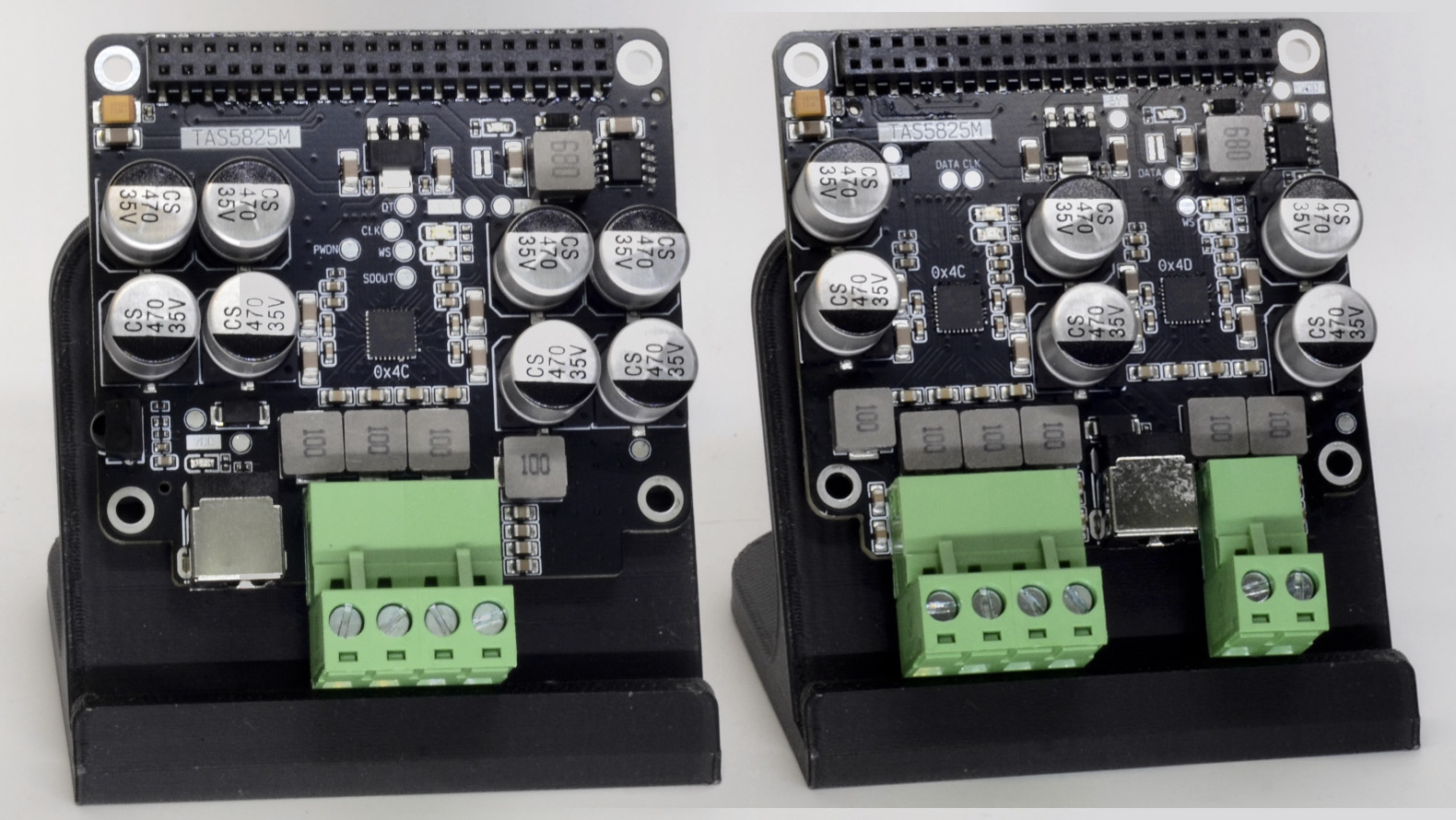

Плата расширения Louder Raspberry Hat Plus совместима со всеми моделями Raspberry Pi и представлена в вариантах 1X и 2X. Версия 1X обеспечивает выходную мощность до 2×32 Вт при нагрузке 8 Ом или 2×45 Вт при 4 Ом. Версия 2X, в свою очередь, поддерживает 2×32 Вт плюс выделенный канал для сабвуфера мощностью 53 Вт, также доступен мостовой режим для более высокой монофонической выходной мощности.
На плате также интегрирован DSP с 15-полосным параметрическим эквалайзером на канал, 128-точечной FIR-фильтрацией, 3-полосной компрессией динамического диапазона (DRC), переключаемыми НЧ/ВЧ кроссоверами, цифровым управлением громкостью и усилением (32-уровневое аналоговое усиление), выбираемыми схемами модуляции, регулируемой частотой коммутации до 768 кГц и аппаратным мониторингом неисправностей, таких как перегрузка по току, перегрев и состояние источника питания. Плата может питаться от внешнего источника питания 7–26 В (максимум до 28 В) и включает в себя встроенный понижающий стабилизатор для подачи 5 В на Raspberry Pi. Сферы применения включают DIY-аудиосистемы, решения для умного дома, мультирумные стриминговые установки и встраиваемые аудиопродукты.
Характеристики Louder Raspberry Hat Plus:
- Совместимость – Raspberry Pi 2, 3, 4, 5, Zero и, вероятно, все другие модели Raspberry Pi с 40-контактным разъемом
- Аудиоаппаратная часть
- ЦАП/Усилитель – 1 шт. (стерео) или 2 шт. (конфигурация 2.1 канала) на базе ЦАП I2S Texas Instruments TAS5825M со встроенным усилителем класса D
- Выходная мощность
- 2×32 Вт (8 Ом, 1% THD+N) @ 20 В
- 2×45 Вт (4 Ом, 1% THD+N) @ 20 В
- 1×53 Вт (4 Ом, 1% THD+N) @ 20 В в PBTL (моно) режиме
- 2×32 Вт (8 Ом) + 1×53 Вт (4 Ом) драйвер сабвуфера только в 2.1-канальной модели 2X
- DSP
- Цифровое управление громкостью/усилением
- 15-полосный параметрический эквалайзер на канал
- 128-точечный FIR-фильтр
- 3-полосная компрессия динамического диапазона (DRC)
- Автоматический ограничитель усиления (AGL)
- Smart Excursion, Smart Thermal, Smart Bass и SmartEQ
- Подключение через 40-контактный GPIO-разъем
- I2S для аудиоинтерфейса (тактовые сигналы: GPIO 18, 19; данные: GPIO 19)
- I2C для цифрового управления громкостью, усилением и конфигурацией DSP (адреса 0x4c – 0x4f)
- Встроенный ИК-приемник, подключенный к GPIO 17
- Прочее – Инфракрасный (ИК) вход через GPIO 17 (только модель 1X)
- Питание
- 7–26 В постоянного тока через внешний источник питания
- Встроенный понижающий стабилизатор для питания 5 В до 3 А (для Raspberry Pi)
- Мониторинг перегрузки по току, неисправностей по постоянному току, пониженного/повышенного напряжения PVDD и четырехуровневые предупреждения о перегреве
- Габариты – 65 x 56 x 20 мм
Поскольку ЦАП+усилитель TI TAS5825M не поддерживается стандартной Raspberry Pi OS, потребуется установить custom driver из репозитория проекта, где также представлены схемы печатной платы и подробные инструкции по программной настройке для включения и конфигурирования платы.
Сообщается, что такая настройка обычно занимает около пяти минут и одну перезагрузку для обеспечения полного контроля ALSA над уровнями громкости и аппаратными функциями DSP. Для работы инфракрасного приемника достаточно добавить определенную строку оверлея GPIO в файл config.txt. После активации драйвера плата полностью совместима с популярными аудиоплатформами, такими как Volumio, Moode Audio и Logitech Media Server (LMS). Больше информации доступно на documentation page на Hackaday.

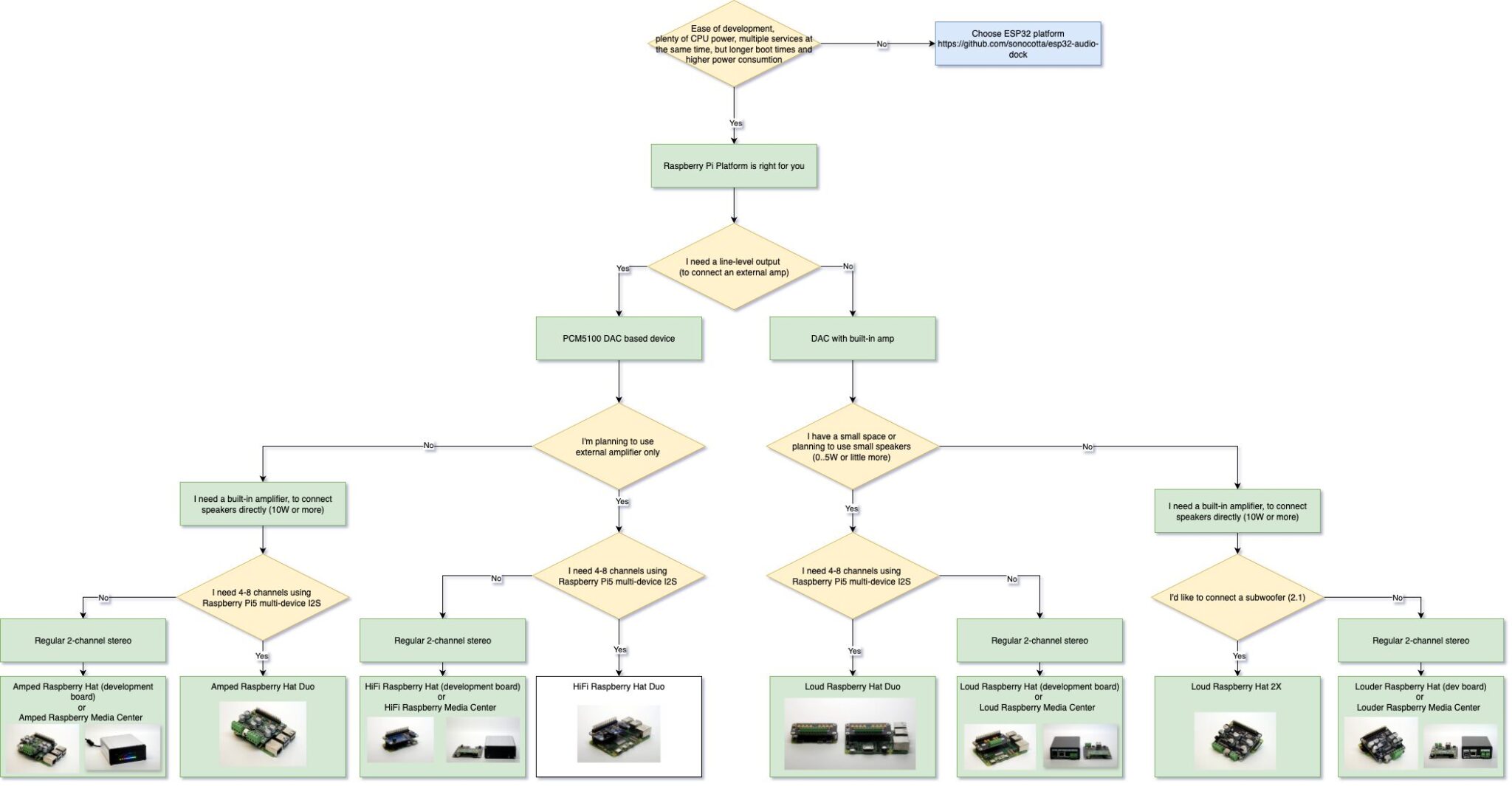

Ранее также публиковался материал о Sonocotta’s HiFi-Amped , который оснащен двумя ЦАП PCM5100 и двумя усилителями класса D TPA3110D2 для стереовыхода. Sonocotta также разработала ESParagus Media Center , еще один компактный медиацентр на базе ESP32 и усилителя класса D.

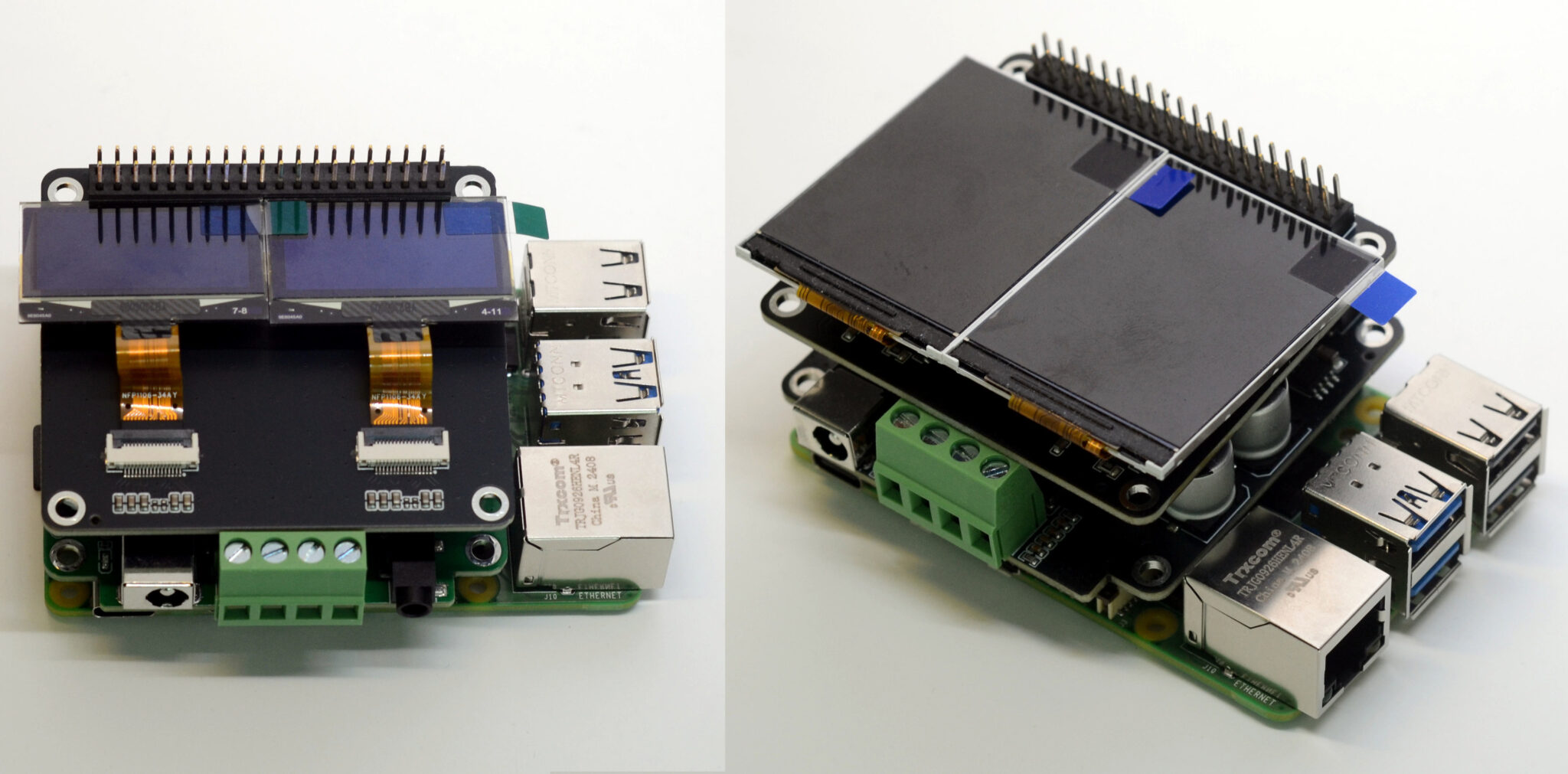

Плата расширения Louder Raspberry Hat Plus в настоящее время доступна на Tindie по цене от $25 за конфигурацию 1X и $30 за конфигурацию 2X. Sonocotta также предлагает опциональные дополнения, включая HAT с OLED- и TFT-дисплеями для показа обложек альбомов, уровня громкости и информации о треках. Адаптер питания на 65 Вт также можно приобрести в том же магазине. Sonocotta упоминает, что плата также доступна на Elecrow, но, насколько можно судить, в данный момент она не представлена в каталоге, возможно, из-за празднования Лунного Нового года в Китае.
