TerraMaster предоставила для обзора образец NAS F2-425 Plus с конфигурацией 3+2 . Он построен на базе процессора Intel Processor N150 в паре с 8 ГБ оперативной памяти, имеет два отсека для накопителей SATA форм-фактора 3.5 дюйма и три разъема M.2 NVMe для хранения данных, а также два порта 5GbE RJ45 и несколько USB-портов.
Поскольку технические характеристики уже были приведены в предыдущей статье, первая часть обзора будет посвящена распаковке и разборке для оценки аппаратной конструкции, после чего будет показана установка накопителей и выполнено первое пробное включение.
Распаковка TerraMaster F2-425 Plus NAS
Устройство F2-425 Plus «All new 2-Bay Hybrid NAS» было получено в розничной упаковке. Доставка UPS из Гонконга в Таиланд заняла почти два месяца, в основном из-за таможенных вопросов, но это уже детали.
В комплект входит коробка с аксессуарами, содержащая краткое руководство по установке, брошюру с ограниченной гарантией, лист с обещаниями компенсации, наклейки для маркировки жестких дисков, блок питания 12 В/3,33 А (39,36 Вт), сетевой кабель (американская вилка), кабель Ethernet и несколько винтов.
На передней панели самого устройства расположены два отсека для накопителей SATA 3.5 дюйма, порт USB 3.0 Type-A (10 Гбит/с) и кнопка питания.
На задней панели находятся вентилятор охлаждения, отверстие для сброса (Reset), порт HDMI (только терминальный вывод), два порта 5GbE, еще два порта USB 3.2 (10 Гбит/с) Type-A, порт USB Type-C с поддержкой 10 Гбит/с и разъем питания постоянного тока 12 В. Все USB-порты четко промаркированы как 10 Гбит/с, что всегда приветствуется.
Установка жесткого диска и NVMe SSD
Лоток для SATA-накопителя можно извлечь из устройства, нажав на его верхнюю часть и выдвинув его.
Потребуется приобрести еще один жесткий диск SATA объемом 1 ТБ, но в качестве временного решения был установлен старый SATA-накопитель форм-фактора 3,5 дюйма, закрепленный в одном из лотков. После этого лоток(и) можно задвинуть обратно в NAS.
Установка NVMe SSD формата M.2 потребовала немного больше усилий. Необходимо открутить два винта на нижней стороне устройства…
…и сдвинуть металлический корпус. Под ним видны три разъема M.2 2280 для NVMe SSD на верхней стороне материнской платы, а также модуль оперативной памяти DDR5 объемом 8 ГБ.
Для данного обзора в разъем M.2_SSD_2 был установлен NVMe SSD ORICO O7000 объемом 1 ТБ .
Разборка TerraMaster F2-425 Plus
Обычному пользователю не требуется выполнять эти действия, и на этом этапе устройство можно собрать обратно. Но в рамках обзора компоненты будут изучены более детально. Если заглянуть внутрь корпуса после извлечения лотков, можно обнаружить плату SATA с двумя портами.
Открутим еще 10 винтов, чтобы извлечь основную плату. Это одноплатный компьютер (SBC) без активного охлаждения с большим радиатором на процессоре, хотя сам NAS не является полностью бесшумным, поскольку для охлаждения накопителей и системы в целом используется большой вентилятор. Показанная выше плата SATA подключена к основной плате через слот PCIe x1 с сигналами SATA (фактического преобразования сигналов PCIe в SATA здесь не происходит).
Рассмотрим компоненты на плате более внимательно. В левом нижнем секторе размещена батарейка для часов реального времени (RTC) и небольшой сменный модуль, оснащенный флеш-памятью NAND Macronix (MXIC) MX30LF2G28AD-TI объемом 2 Гбит (256 МБ), вероятно, используемый для загрузчика операционной системы TerraMaster (TOR), который инициализирует NAS и затем устанавливает TOS на установленный в системе SSD или HDD.
В верхнем левом углу расположены джампер сброса CMOS, зуммер и супер-чип ввода-вывода ITE IT8613E для мониторинга аппаратного обеспечения и управления вентилятором.
На левой стороне платы находится внутренний USB-порт, вероятно, служащий альтернативным загрузочным устройством (потребуется использовать очень компактную USB-флешку, например, SANDISK Cruzer Fit , так как места не много), слот PCIe для SATA, контроллер концентратора Realtek RTS5432 USB 3.2 Gen 2 (10 Гбит/с) на 4 порта и два контроллера Realtek RTL8126 5GbE PCIe . Также доступен коннектор UART для тех, кто заинтересован в доступе к последовательной консоли для низкоуровневой разработки.
Первое включение

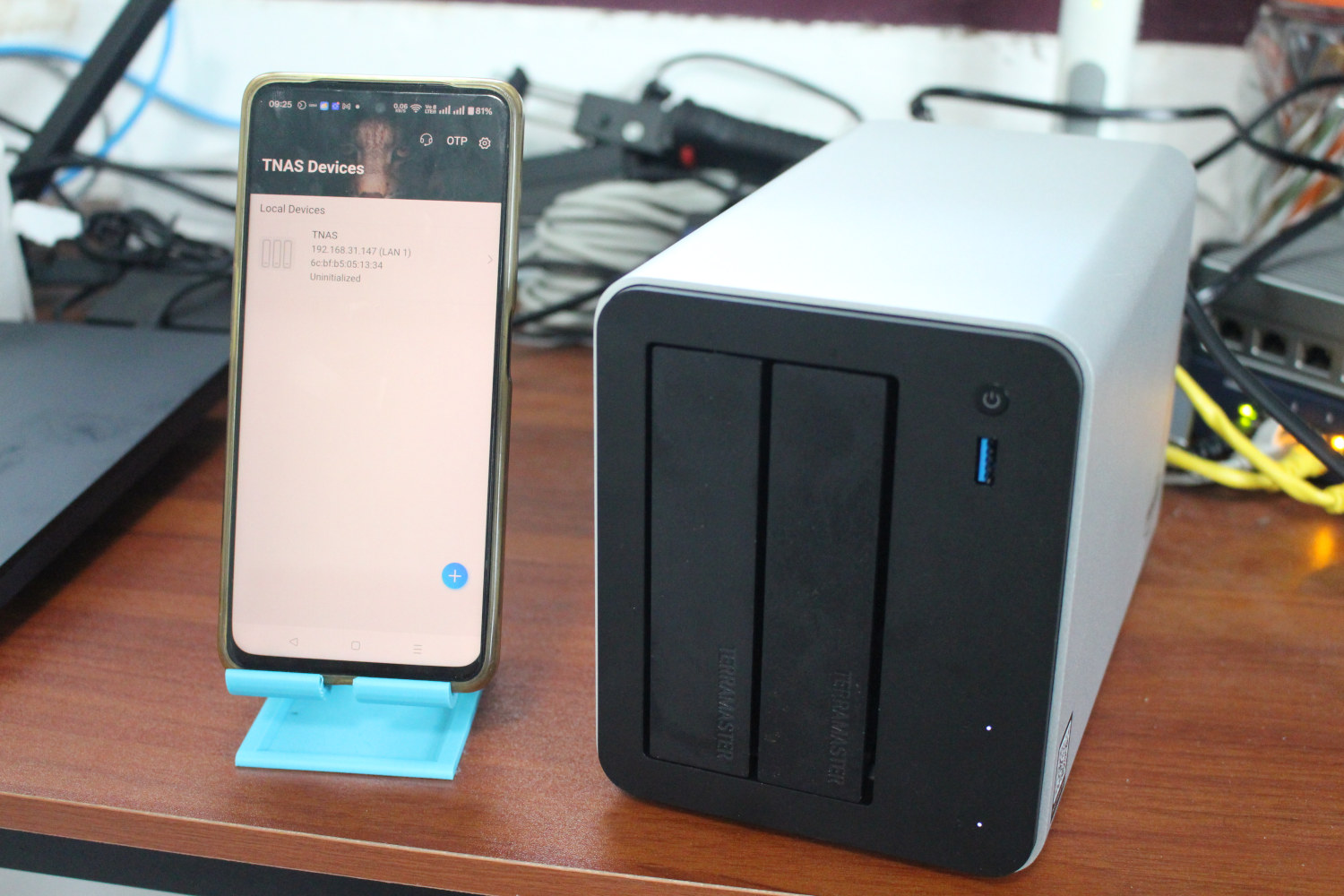

Теперь NAS будет собран и включен. Для быстрого теста F2-425 Plus был подключен к коммутатору 2.5GbE и блоку питания, после чего нажата кнопка питания на передней панели для загрузки. QR-код на боковой стороне устройства был отсканирован для установки мобильного приложения TNAS на смартфон под управлением Android, и NAS был обнаружен автоматически.
При нажатии на обнаруженное устройство TNAS открывается окно инициализации TNAS. Сейчас этот процесс выполняться не будет, так как планируется установить еще один жесткий диск SATA 3,5 дюйма. Процесс инициализации должен занять от 5 до 10 минут. Он будет включать установку TOS и настройку/форматирование накопителей.
Указано, что использование веб-браузера для инициализации требуется, если пользователь хочет настроить системный диск, пул хранения системы или создать кэш с использованием SSD. Таким образом, мобильное приложение не является строго обязательным.
На сегодня это все. Во второй части обзора будет рассмотрен процесс инициализации, протестированы скорость работы накопителей и сеть 5Gbps Ethernet, а также различные функции TerraMaster F2-425 Plus 2-байного NAS.
Выражаем благодарность TerraMaster за предоставление F2-425 Plus для обзора. В настоящее время устройство продается на Amazon за $499.99 и в магазине TerraMaster , что примерно на $100 дороже по сравнению с первоначальной ценой при первом освещении устройства (ноябрь 2025 года) — повторяющаяся проблема, связанная с текущим ростом цен на оперативную память и электронные компоненты . Тем не менее, в магазине TerrraMaster все еще можно использовать купон CNXSOFT для получения 10% скидки.
