xSDR от Wavelet Lab – это крошечный односторонний модуль программно-определяемого радиоприёмника (SDR) формата M.2 2230, предназначенный для интеграции в ноутбуки, встраиваемые системы и устройства периферийных вычислений. Являясь преемником предыдущего модуля компании uSDR , буква «x» в xSDR означает «расширенный» (extended), добавляя поддержку 2×2 MIMO и более широкий диапазон частот при сохранении тех же крошечных габаритов.

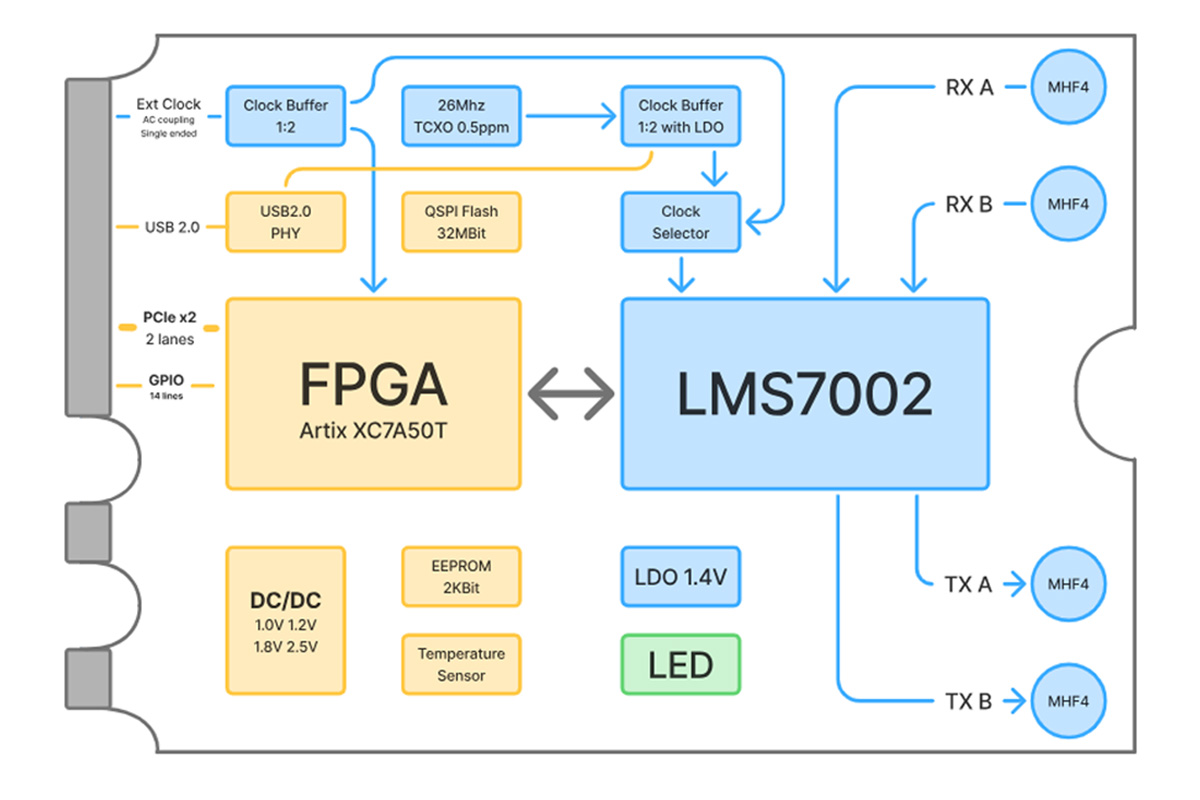

Модуль построен на основе RFIC LMS7002M от Lime Microsystems и ПЛИС AMD Artix-7 XC7A50T, как в плате для разработчиков LimeNET Micro 2.0 Developer Edition . Такая комбинация обеспечивает диапазон перестройки от 30 МГц до 3.8 ГГц и частоту дискретизации до 122.88 MSPS, что делает этот SDR подходящим для исследований сотовых сетей (LTE/5G), анализа спектра, отслеживания спутников и высокоскоростных каналов передачи данных (с двумя модулями).
Технические характеристики Wavelet Lab xSDR:
- RFIC – Программируемый трансивер RF (FPRF) Lime Microsystems LMS7002M
- ПЛИС – AMD Embedded XC7A50T (Artix-7) с 52 160 логических ячеек
- Радиочастотные возможности
- Каналы – 2×2 MIMO (2x RX, 2x TX)
- Диапазон частот – от 30 МГц до 3.8 ГГц
- Полоса пропускания – от 0.5 МГц до 90 МГц
- Частота дискретизации
- SISO – от 0.1 MSPS до 122.88 MSPS
- MIMO – от 0.1 MSPS до 80 MSPS
- Стабильность тактового генератора – 0.5 PPM
- Разъёмы – 4x RF-разъёма MHF4
- Память – EEPROM AT24CSW020 (2 Кбит)
- USB – PHY USB 2.0 (USB3330)
- Интерфейс хоста – краевой соединитель M.2 2230 A+E key (поддерживает USB 2.0 и PCIe 2.0 x2)
- Расширение
- 12+2-контактный GPIO-разъём на 1.8В (совместим с распиновкой uSDR)
- Внешняя синхронизация тактового сигнала для многоканальных когерентных по фазе решёток (xMASS)
- Прочее
- Кварцевый генератор (NT2016SA 26 МГц)
- Датчик температуры (TMP114)
- Диапазон напряжения питания – 2.85 – 5.5 В
- Габариты – 30 x 22 x 2 мм (форм-фактор M.2 2230)
Форм-фактор M.2 позволяет устанавливать устройство в слот WiFi/Bluetooth различных современных ноутбуков или одноплатных компьютеров. Однако для устройств без слота M.2 плата совместима со старыми адаптерами для uSDR, включая платы расширения USB-C, Mini PCIe и PCIe. При этом компания предупреждает, что использование старых адаптеров uSDR ограничит устройство режимом 1x RX/1x TX, если сигналы не будут проложены вручную через разъёмы MHF4.

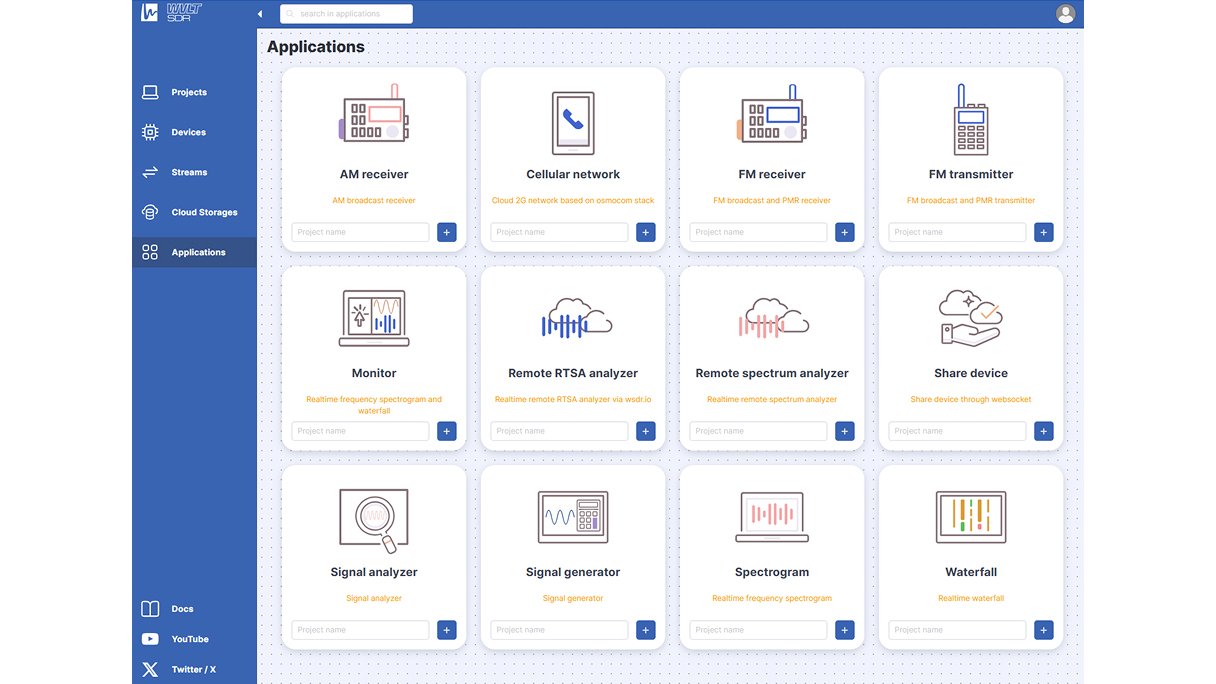

Программная поддержка включает совместимость с GNU Radio, SoapySDR, srsRAN и другими SDR-инструментами, что гарантирует работу xSDR с существующими экосистемами RF с открытым исходным кодом и коммерческими. Платформа также работает с wsdr.io — веб-средой SDR для браузерной настройки, мониторинга и разработки RF-приложений без необходимости сложной установки драйверов.
Этот проект поддерживается фондом NLnet Foundation в рамках инициативы «WSDR cellular network initiative». Эта инициатива направлена на снижение барьеров для создания и экспериментов с системами LTE и 5G путём объединения ПО с открытым исходным кодом, веб-инструментов и компактного оборудования, такого как xSDR, uSDR и sSDR. Кроме того, проект полностью открыт: хост-библиотеки выпущены под лицензией MIT, а прошивка для ПЛИС (gateware) — под лицензией CERN-OHL-P-2.0. Полные схемы аппаратной части будут опубликованы после окончания кампании, а дополнительную информацию о функциях и установке можно найти на официальном сайте .
xSDR доступен на Crowd Supply за 549 долларов . Новая плата расширения M.2-to-PCIe также доступна за 89 долларов, включая четыре кабеля MHF4-to-SMA. Ожидается, что отгрузки начнутся 15 июля 2026 года. Для тех, кому требуются ещё более высокие частоты, Wavelet Lab также анонсирует модель sSDR с диапазоном до 11 ГГц . Примечание: Как и в случае со всеми мощными SDR, пользователи несут ответственность за соблюдение местных правил радиосвязи в отношении передач.
