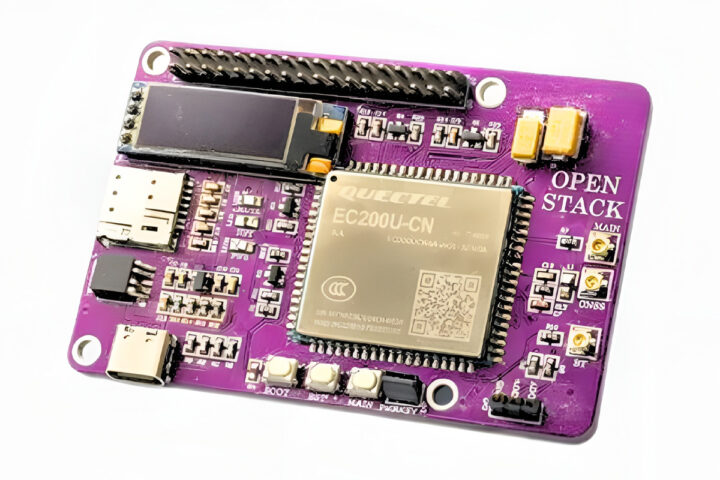

Open Stack — это автономная плата для подключения IoT по сети 4G LTE, предназначенная для запуска C-приложений на базе RTOS непосредственно на модуле LTE серии Quectel EC200. Это означает, что внешний микроконтроллер, такой как Arduino, ESP32 или Raspberry Pi, не требуется. Исключение микроконтроллера позволяет снизить энергопотребление платы, стоимость комплектующих и её физический размер.

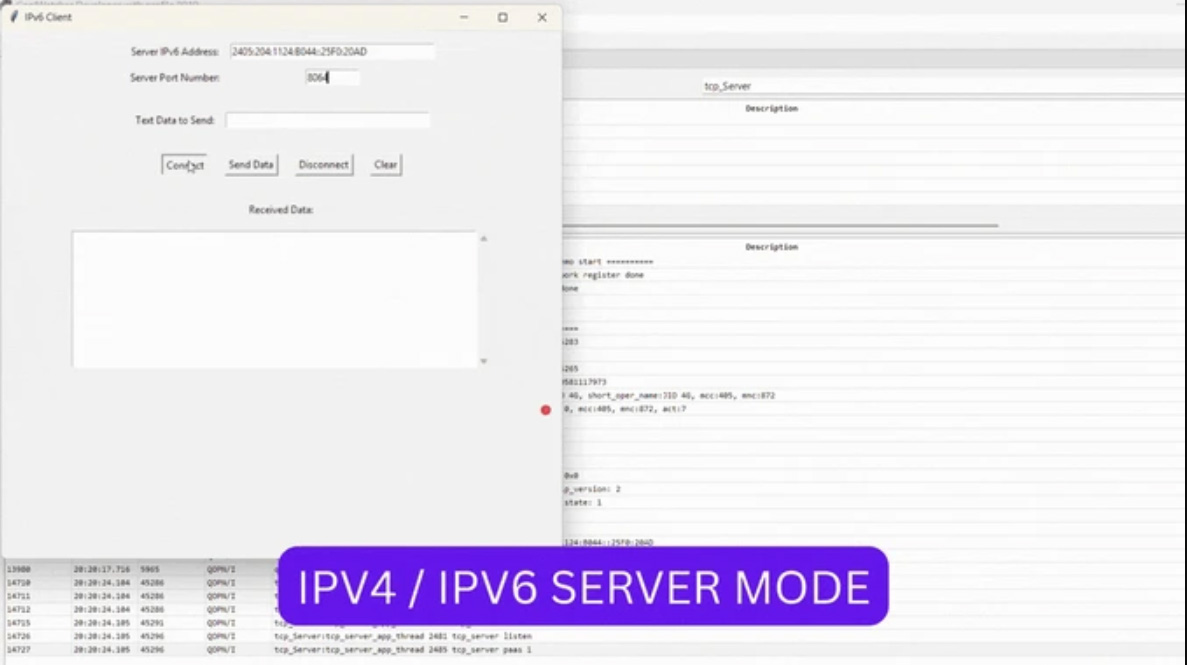

Плата поддерживает многодиапазонный LTE с резервным каналом GSM, GNSS и Bluetooth 4.2, а также клиентские и серверные режимы IPv4/IPv6. Кроме того, она оснащена портом USB Type-C, слотом для Nano SIM-карты, разъёмами для антенн LTE/GNSS/BLE, информационным OLED-дисплеем, светодиодами состояния, кнопками управления и 40-контактным GPIO-разъёмом, совместимым с Raspberry Pi HAT. Сетевая поддержка включает TCP/UDP, SSL/TLS, HTTP/HTTPS, MQTT, LwM2M, CoAP, FTP/FTPS и PPP, что делает плату подходящей для отслеживания активов, промышленного мониторинга, шлюзов BLE-to-LTE, удалённой инфраструктуры и развёртывания всегда подключённых IoT-устройств без дополнительного аппаратного контроллера.
Характеристики Open Stack:
- Сотовый модуль – Серия Quectel EC200U-CN (модуль EC200UCNAA-N05-SGNSA)
- Сотовые соединения:
- LTE FDD – Диапазоны B1/B3/B5/B8
- LTE TDD – Диапазоны B34/B38/B39/B40/B41
- GSM – 900 / 1800 МГц (резервный режим)
- Скорость передачи данных – До 10 Мбит/с (приём) / 5 Мбит/с (передача)
- GNSS – GPS, ГЛОНАСС, Galileo, BeiDou (BDS), QZSS
- Bluetooth – Bluetooth 4.2 (BR/EDR + BLE)
- Сетевые протоколы – TCP, UDP, SSL/TLS, HTTP/HTTPS, MQTT, LwM2M, CoAP, FTP/FTPS, PPP, IPv4, IPv6
- Антенна – 3 разъёма U.FL для LTE, GNSS и Bluetooth
- Сотовые соединения:
- Дисплей – Тонкий OLED-дисплей 128×32
- USB – 1× USB Type-C для питания, программирования и отладки
- Расширение – 40-контактный разъём, совместимый с Raspberry Pi HAT
- Прочее
- Светодиоды состояния сети, питания и статуса
- Кнопки загрузки, сброса и пользовательская
- Габариты – Уточняются
- Рабочая температура (модуль): от -40°C до +85°C
Программирование осуществляется с помощью QuecOpen SDK , который позволяет писать код на C, выполняемый на Arm-процессоре модуля. Это обеспечивает доступ к сетевому стеку и периферийным интерфейсам (I2C, SPI, UART, PWM). Для тех, кто не готов погружаться в SDK и писать код на C, также есть возможность использования стандартных AT-команд через интерфейс USB-C. Компания упоминает, что проект является открытым, но, как и во многих краудфандинговых кампаниях, файлы схемотехники и документация будут опубликованы после её завершения. Следует отметить, что модуль Quectel EC200U-CN разработан для рынков Китая и Индии , тогда как модель EC200U-EU предназначена для региона EMEA, Австралии и Новой Зеландии, а EC200U-AU создана для Латинской Америки. Неясно, доступны ли последние две модели для платы Open Stack, и не существует модели «EC200U-NA» для Северной Америки, поэтому важно убедиться, что ваш оператор сотовой связи поддерживает заявленные диапазоны.
Ранее уже упоминались такие продукты, как LILYGO T-Deck Pro , ESP32-S3-SIM7670G-4G и серия LILYGO T-A7608 , но все они используют дополнительный микроконтроллер для управления сотовым модемом. В сравнении с ними, Open Stack представляет собой готовую к производству автономную платформу, полностью использующую потенциал QuecOpen SDK. В этом отношении она похожа на отладочную плату Eicut EC200U и особенно на плату Waveshare EC200U C4-P01 , которая также поддерживает Raspberry Pi HAT, но поставляется с модулем EC200U-EU или EC200U-AU.
Проект Open Stack представлен на Kickstarter , где версия только с платой начинается от 55 евро (около 66 долларов). Комплекты с керамической GPS-антенной 28 дБ стоят 57 евро (~ 67.91 доллара), а версия с внешней GPS-антенной длиной 3 метра — 59 евро (~ 70.29 доллара). Отгрузка планируется на апрель 2026 года.
