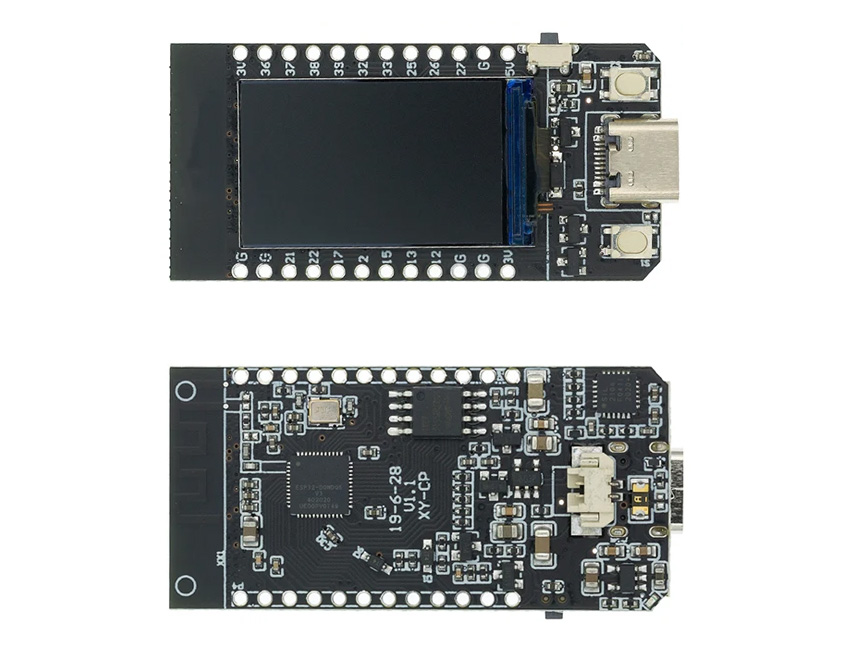

При поиске новых продуктов на AliExpress был обнаружен TENSTAR T-Display ESP32-D0WD с цветным IPS-дисплеем размером 1.14 дюйма и 16 МБ флеш-памяти QSPI, который некоторые используют в качестве миниатюрного вторичного зеркального монитора для ПК.
Эта плата, по-видимому, является недорогой альтернативой оригинальной LilyGo T-Display , а также интегрирует USB-UART преобразователь (CH9102F), схему заряда аккумулятора, тумблер и две программируемые пользователем кнопки, что делает её подходящей для таких проектов, как NerdMiner или компактные информационные панели для домашней автоматизации. Аппаратная часть не кажется особенной, однако продано было более 10 000 экземпляров платы. После изучения вопроса выяснилось, что, вероятно, причиной высоких продаж является проект ESP32 Desktop Monitor, который превращает эту плату в обычный монитор, пусть и с крошечным 1.14-дюймовым экраном. Подробнее об этом после спецификаций.
Характеристики TENSTAR T-Display:
- Система на кристалле – Espressif Systems ESP32-D0WDQ6-V3
- Ядра MCU – Двухъядерный 32-битный микропроцессор Xtensa LX6 с частотой до 240 МГц
- Память – 520 КБ SRAM (+ 448 КБ ROM для загрузки и основных функций)
- Беспроводная связь – Wi-Fi 4 2.4 ГГц 802.11 b/g/n и Bluetooth v4.2 + EDR
- Хранилище – 16 МБ SPI flash
- Дисплей – Цветной IPS-экран 1.14 дюйма с разрешением 135×240 (драйвер ST7789V)
- USB – Порт USB Type-C для питания и программирования (через CH9102F)

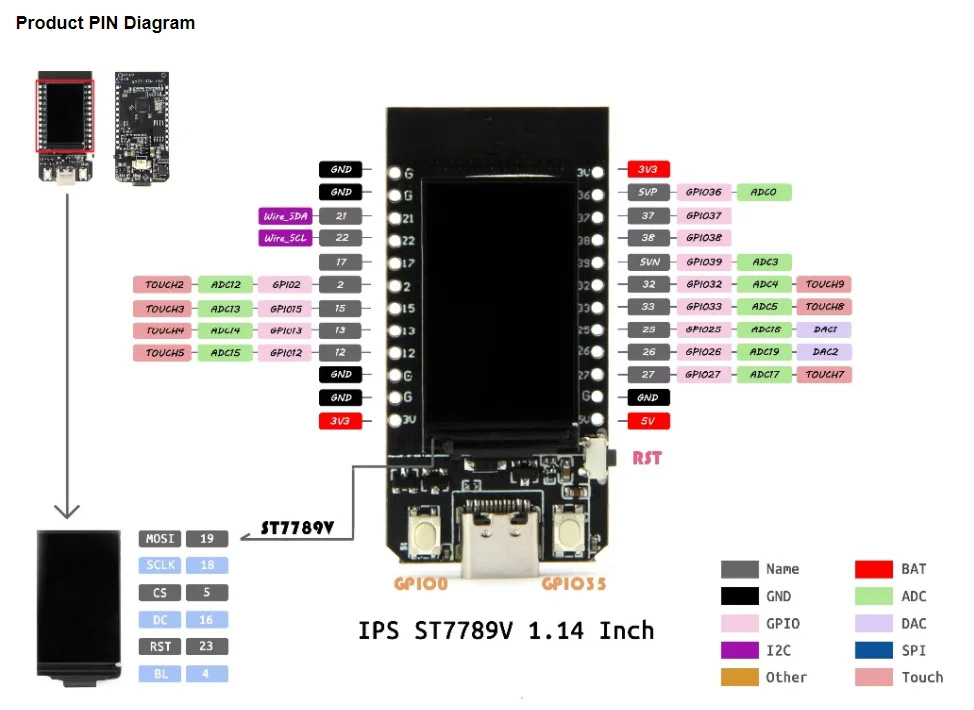

- Расширение – 2× 12-контактных разъема с интерфейсами GPIO, SPI, I2C, UART, ADC, DAC и Touch
- Прочее
- Кнопки сброса и пользовательская
- Ползунковый переключатель для управления дисплеем/сбросом
- Печатная антенна
- Питание
- 5В через USB Type-C
- Поддержка литиевого аккумулятора 3.7В через 2-контактный JST-разъем 1.25мм
- Встроенная схема заряда (ток заряда ~500 мА)
- Габариты – ~51.5 x 25 x 8.5 мм
- Температура – от -40°C до +85°C
Поскольку устройство построено на ESP32, его можно легко программировать с помощью Arduino IDE или PlatformIO, а 1.14-дюймовый SPI-дисплей ST7789V совместим с графическими библиотеками, такими как TFT_eSPI и LovyanGFX. Больше информации о плате можно найти на сайте Manuals+ .
Во время поиска также была обнаружена публикация на Tom’s Hardware , которая привела к проекту ESP32-Desktop-Monitor на GitHub . Этот проект позволяет дублировать экран рабочего стола на TENSTAR T-Display, подключенный к ESP32 по Wi-Fi. Python-скрипт на ПК захватывает экран в реальном времени, сжимает и сравнивает каждый кадр для сокращения трафика, передавая на ESP32 с прошивкой Arduino только изменившиеся пиксели, которые затем отображаются на маленьком экране. По сути, это превращает ESP32 T-Display в монитор состояния рабочего стола с низкой задержкой, что и объясняет высокие продажи.
Стоит отметить, что линейка T-Display довольно обширна и включает такие продукты, как LILYGO T-Display S3 Pro , T-Display S3 Pro LR1121 , T-Display RP2040 и T-Display-S3-AMOLED-1.43 . Конкурирующие отладочные платы с дисплеями на базе ESP32 включают M5Stack StickS3 и ESP32-C6-Touch-AMOLED-1.8 . Выбор широк, поэтому изначально TENSTAR T-Display ESP32 не казался чем-то особенным.
TENSTAR T-Display ESP32-D0WD доступен на AliExpress, где найдено несколько предложений. Одно предложение оценивается в $0.99 в рамках приветственной акции ко Дню Святого Валентина, хотя не факт, что это предложение доступно всем. Также встречаются другие предложения, начиная от $1.82 и до $5.99 в разных магазинах. В комплект поставки входит сама плата, два штыревых разъема и JST 2-контактный кабель для подключения аккумулятора. Похожие платы также можно найти на Amazon , но не на 100% ясно, совместимы ли они с проектом ESP32 Desktop Monitor.
