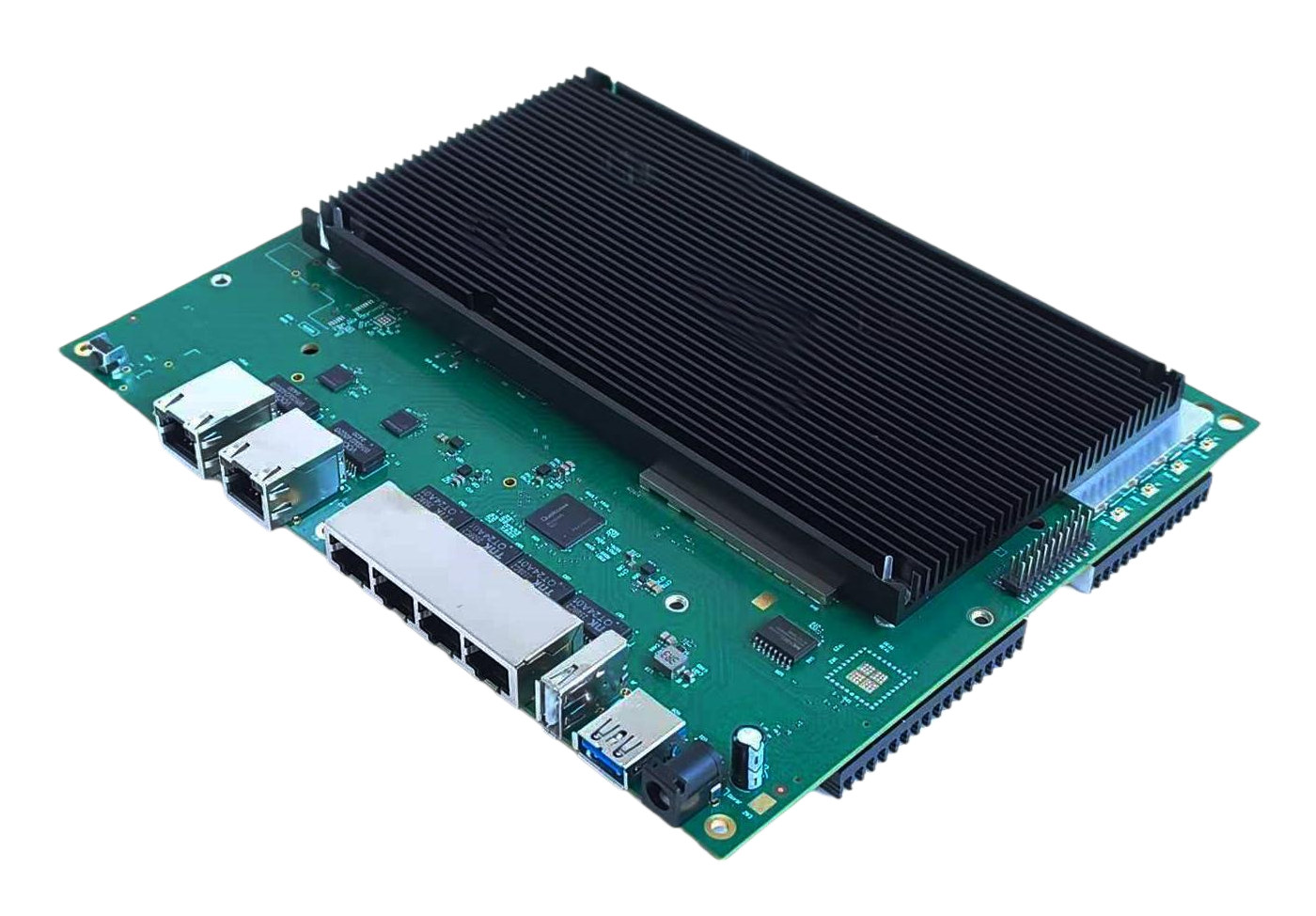

DR5424 от Wallys Communications — это новая встроенная плата маршрутизатора на базе четырёхъядерного SoC Qualcomm IPQ5424 (Cortex-A55), также известной как платформа Dragonwing NPro A7, и предлагающая трёхдиапазонное подключение Wi-Fi 7 на скорости до примерно 22 Гбит/с, а также два порта 10 GbE RJ45 и четыре порта 2.5 GbE RJ45 для проводной сети.
Основываясь на референсном дизайне Qualcomm AP.MI01.2, плата также оснащена памятью DDR4 объёмом 4 или 8 ГБ, флеш-памятью NAND объёмом 256 МБ и NOR объёмом 32 МБ, а также портами USB 3.0, USB 2.0, JTAG и последовательными портами для отладки. Целевые области применения включают точки доступа Wi-Fi 7 (802.11be) , шлюзы для Интернета вещей (IoT), а также потоковую передачу HD и гейминг.
Характеристики Qualcomm AP.MI01.2:
- SoC – Qualcomm IPQ5424 (Платформа Qualcomm Dragonwing NPro A7 / NPA7)
- ЦПУ – Четырёхъядерный процессор Cortex-A55 «Marina» с частотой до 1.5 ГГц (по данным Wallys) или 1.8 ГГц (по данным Qualcomm и Compex)
- Акселератор – Интегрированный акселератор, предназначенный для ИИ-моделей, специфичных для приложений Wi-Fi и сетей
- Техпроцесс – 14 нм
- Системная память – 4 ГБ или 8 ГБ DDR4, 32-бит
- Хранилище
- 256 МБ флеш-памяти NAND
- 32 МБ флеш-памяти NOR
- Беспроводные интерфейсы
- 4×4 2.4 ГГц MU-MIMO 802.11b/g/n/ax/be, макс. 23 дБм на цепь
- Диапазон частот – 2.412~2.472 ГГц
- Ширина каналов – 20/40 МГц
- До 1,376 Мбит/с
- 4×4 5 ГГц MU-MIMO 802.11a/n/ac/ax/be, макс. 21 дБм на цепь
- Диапазон частот – 5.150~5.825 ГГц
- Ширина каналов – 20/40/80/160/240 МГц
- До 8,647 Мбит/с
- 4×4 6 ГГц MU-MIMO 802.11ax/be, макс. 19 дБм на цепь
- Диапазон частот – 5.945-7.125 ГГц
- Ширина каналов – 20/40/80/160/320 МГц
- До 11,530 Мбит/с
- Методы модуляции – OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM, 4K-QAM
- 12 разъёмов U.FL
- 4×4 2.4 ГГц MU-MIMO 802.11b/g/n/ax/be, макс. 23 дБм на цепь
- Ethernet
- 2 порта 10GbE RJ45 WAN/LAN
- 4 порта 2.5GbE RJ45 WAN/LAN
- USB – 1 порт USB 3.0, 1 порт USB 2.0
- Отладка
- 20-контактный разъём JTAG
- 12-контактный разъём UART (TTL); Доступен последовательный преобразователь для конвертации TTL-сигналов на плате в сигналы RS-232 для отладки.
- Прочее
- 7 светодиодов
- Опциональный модуль Zigbee
- Интерфейс SLIC для VoIP
- Питание – 12 В постоянного тока, до 5 А, через разъём DC
- Потребляемая мощность – До 39.3 Вт
- Габариты – 215 x 180 x 29 мм, включая радиатор
- Вес – Уточняется
- Температурный диапазон – Рабочий: от -15ºC до 70ºC; хранения: от -40ºC до 90ºC
- Влажность – Рабочая: от 5% до 95%, без конденсата; хранения: до 90%, без конденсата
- Сертификации – Соответствие REACH & RoHS
Поскольку плата основана на референсном дизайне Qualcomm AP.MI01.2, Wallys Communications является лишь одной из компаний, предлагающих эту конструкцию платы маршрутизатора на Qualcomm IPQ5424. Другой компанией является Compex, которая использует другое решение охлаждения для верхней части платы с тремя радиаторами. При написании спецификаций выше была использована документация от Wallys и Compex.
Также можно увидеть фотографию нижней стороны платы благодаря Compex. В решении Compex присутствует большая теплораспределяющая пластина, а также найдём 12-контактный разъём UART, интерфейс SLIC и разъём для модуля Zigbee.
Информация о программном обеспечении на обеих страницах ограничена, но Wallys сообщили CNX Software, что плата поддерживается SDK от Qualcomm, в то время как Compex предоставляет немного больше деталей на своём сайте, упоминая поддержку прошивки OpenWrt 24.10 и SDK с бинарными драйверами QCA.
Ссылка на краткое описание продукта Qualcomm IPQ5424 в спецификациях также перечисляет поддержку открытого программного обеспечения и промежуточного ПО, такого как OpenWrt, RDK, TiP OpenWiFi, prplOS и OpenSync, а также программно-определяемый путь данных для оптимизации потоков и аппаратное ускорение, предназначенное для обеспечения пиковой производительности. Примечательно, что поддержка Qualcomm IPQ5424 в мейнстрим-ядре Linux началась как минимум с Linux 6.13 , а контроллер тактовой частоты APSS SoC был добавлен в последнем ядре Linux 6.18 .
Wallys не предоставила информацию о цене платы DR5424, но можно запросить коммерческое предложение через страницу продукта . Compex продаёт встроенную плату маршрутизатора AP.MR02.1 за $599 . Дополнительные детали, включая даташит и руководство по аппаратному обеспечению, также можно найти на странице продукта на сайте Compex .
