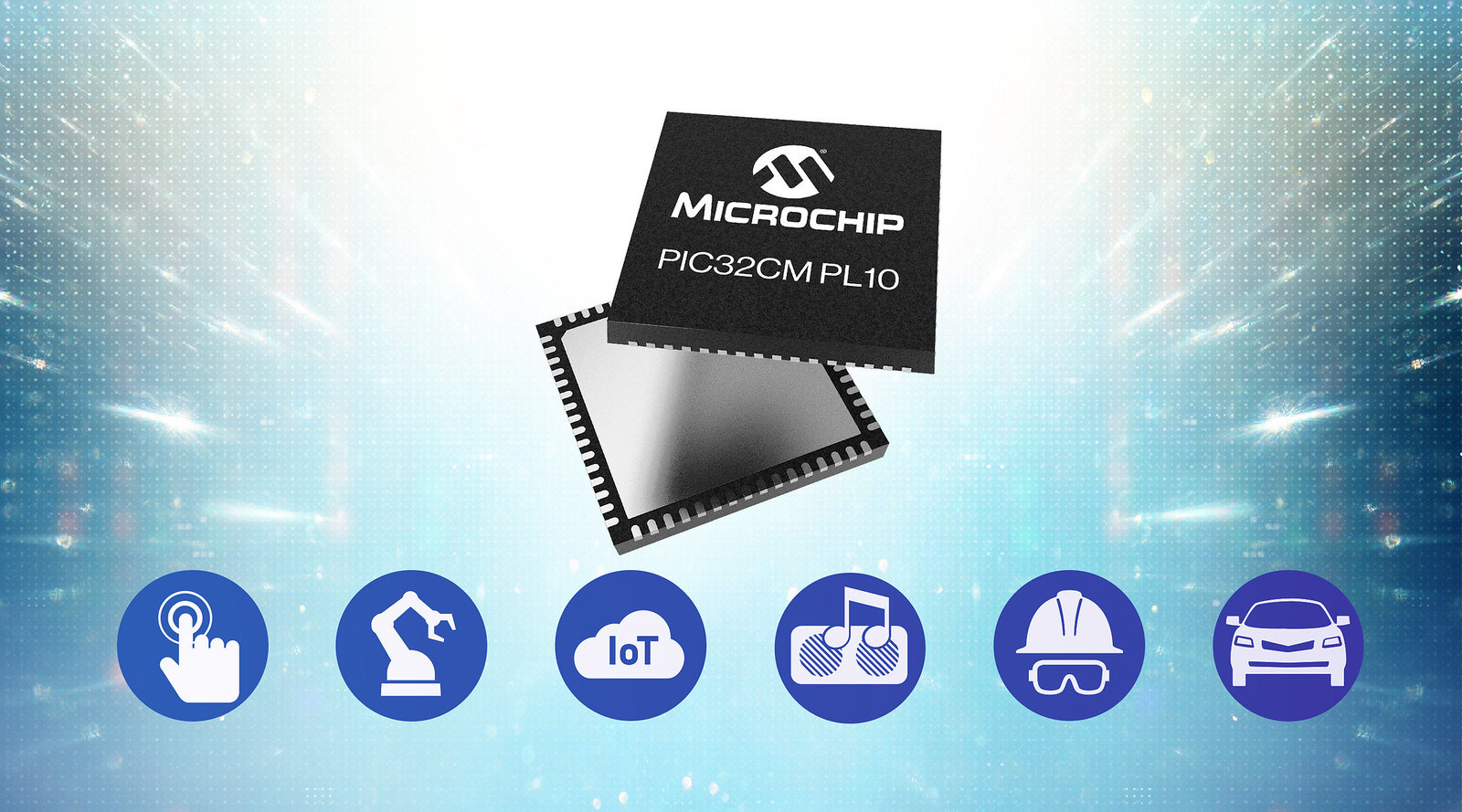

Microchip добавила микроконтроллеры PIC32CM PL10 в свое семейство микроконтроллеров PIC32C на базе ядра Arm Cortex-M0+. Новые микроконтроллеры PL10, совместимые по выводам с AVR MCU, обладают рядом независимых от ядра периферийных устройств (CIP), работают от напряжения 5 В и соответствуют требованиям функциональной безопасности (FuSa).
Микроконтроллеры, в частности, интегрируют 12-битный АЦП с высокой помехозащищенностью, контроллер емкостного сенсорного ввода (PTC) для отзывчивых сенсорных приложений и два интерфейса последовательной связи с поддержкой USART, I2C и/или SPI. Целевые области применения включают промышленное управление, автоматизацию зданий, бытовую технику, электроинструменты и сенсорные системы.
Характеристики Microchip PIC32CM PL10:
- Ядро МК – ядро Arm Cortex-M0+ до 24 МГц
- Память – До 16 КБ ОЗУ (8 КБ в текущей спецификации)
- Хранилище – До 128 КБ флеш-памяти (64 КБ в текущей спецификации)
- Вводы/выводы и периферия
- До 55 программируемых линий ввода/вывода
- До 16 внешних прерываний
- Многоуровневые входы/выходы (MVIO), устраняющие необходимость во внешних преобразователях уровней
- Контроллер емкостного сенсорного ввода (PTC) с поддержкой до 29 каналов с собственной емкостью
- Два интерфейса последовательной связи (SERCOM0/1)
- SERCOM0: USART, SPI и I2C
- SERCOM1: USART, SPI
- Двухканальный контроллер прямого доступа к памяти (DMAC)
- Четырехканальная система событий (EVSYS) для обеспечения связи с низкой задержкой и низким энергопотреблением между периферийными устройствами без использования ядра Arm
- Аналоговые интерфейсы
- 12-битный дифференциальный и однотактный аналого-цифровой преобразователь (АЦП) до 800 тыс. выборок в секунду
- 2 аналоговых компаратора
- Таймеры
- 3x 16-разрядных базовых таймера/счетчика (TC)
- 16-разрядный таймер/счетчик для управления (TCC) с четырьмя каналами широтно-импульсной модуляции (ШИМ)
- Сторожевой таймер (WDT)
- 32-разрядный счетчик реального времени (RTC) с функцией часов/календаря
- Поддержка разработки и отладки
- Внутрисхемное и внутрисистемное программирование
- Двухпроводной интерфейс отладочного порта Serial Wire Debug Port
- Четыре аппаратные точки останова и одна точка наблюдения за данными
- Буфер микротрассировки (MTB) для трассировки инструкций в ОЗУ
- Функция отключения интерфейса программирования и отладки (PDID)
- Прочее – Внешний кварцевый генератор с детектором сбоя
- Напряжение питания – 1.8–5.5 В
- Корпуса
- 28-выводной VQFN с смачиваемыми боковыми поверхностями (WF), SSOP и SPDIP
- 32-выводной TQFP и VQFN WF
- 48-выводной TQFP и VQFN WF
- 64-выводной TQFP и VQFN WF
- Диапазон рабочих температур
- Промышленный: от −40°C до 85°C
- Расширенный: от −40°C до 125°C (AEC-Q100 Grade 1)
Семейство PL10 поддерживается MPLAB X IDE от Microchip, а также сторонними инструментами, такими как Microsoft Visual Studio Code (VS Code), IAR Systems Workbench for Arm, Arm Keil, отладчиками SEGGER, ОСРВ Zephyr и другими. Microchip также упоминает MPLAB AI Coding Assistant для генерации кода и получения аналитики в реальном времени для ускорения и упрощения разработки.
Отладочный набор PIC32CM-PL10 Curiosity Nano Evaluation Kit (EV10P22A) позволяет быстро создавать прототипы и оценивать новое семейство PIC32M PL10. Он основан на компоненте PIC32CM6408PL10048 (64 КБ флеш-памяти, 8 КБ ОЗУ, 48-выводной корпус) и включает встроенный Nano Debugger для программирования и отладки, порт USB-C для питания и данных, пользовательский светодиод, сенсорную кнопку и механический переключатель. Вводы/выводы доступны через совместимые с макетными платами разъемы Curiosity Nano и зубчатые края для поверхностного монтажа.
Микроконтроллеры PIC32CM PL10 можно приобрести напрямую у Microchip или через авторизованных дистрибьюторов. На Microchip Direct не удалось найти конкретные модели, но отладочный набор PIC32CM PL10 Curiosity Nano Evaluation Kit предлагается по цене $9.99 . Более подробная информация доступна на странице продукта , в пресс-релизе и в онлайн-документации на плату .
