Компания SONOFF предоставила образец адаптера SONOFF Dongle Max (также известного как Dongle-M) Zigbee/Thread с поддержкой PoE для обзора. Он основан на системах-на-кристалле Espressif ESP32-D0WDR2-V3 и Silicon Labs EFR32MG24 и может работать как координатор Zigbee и пограничный маршрутизатор Thread с вариантами подключения, включая Ethernet, Wi-Fi и USB. Устройство специально разработано для популярных платформ умного дома, таких как Home Assistant, Zigbee2MQTT, ioBroker и OpenHAB.
Ключевые преимущества Dongle Max по сравнению с недавно рассмотренным Dongle Plus MG24 включают встроенную поддержку Wi-Fi и Ethernet (в дополнение к USB), питание через Ethernet (PoE) и удобную веб-консоль для более простой конфигурации устройства. По сути, он обеспечивает большую гибкость благодаря более широкому спектру вариантов подключения, и его проще разместить в стратегически важных местах, поскольку он не требует прямого подключения к серверу Home Assistant.
В этом обзоре будет рассмотрена распаковка, начальная настройка, подключение по Ethernet и тестирование интеграции с Home Assistant с использованием как ZHA, так и Zigbee2MQTT, работающих на Raspberry Pi 4.
Распаковка SONOFF Dongle Max
Розничная упаковка четко идентифицирует продукт как SONOFF Dongle Max, подчеркивая поддержку Home Assistant и Zigbee2MQTT, а также функциональность Zigbee/Thread PoE.
В комплект поставки SONOFF Dongle Max входят кронштейн для настенного монтажа, две антенны, кабель USB Type-C, краткое руководство по началу работы, два листа двустороннего скотча и два комплекта винтов/дюбелей.
SONOFF Dongle Max имеет левый и правый SMA-разъемы для антенн. Кнопка и светодиод состояния (постоянный оранжевый = питание включено; мигающий оранжевый = режим конфигурации сети (точка доступа / WPS; постоянный синий = успешное подключение к сети) расположены в правой верхней части. Устройство также оснащено портом Ethernet с поддержкой PoE (48В/0.25А), а порт USB Type-C используется для подачи питания (5В 1А) или для работы устройства в качестве USB-адаптера.
SONOFF Dongle Max поддерживает три способа подключения: Ethernet, Wi-Fi и USB. Дополнительные детали и руководства по настройке можно найти в официальной документации .
Начальная настройка
Сначала была предпринята попытка подключить его через USB, чтобы использовать в качестве USB-адаптера, поскольку Home Assistant уже работал на Raspberry Pi 4. Учитывая предыдущий опыт обзора SONOFF Dongle Plus MG24 (Dongle-PMG24), предполагалось, что Dongle Max подключится сразу, но этого не произошло. Вместо этого пришлось начать с настройки устройства через Ethernet. Питание было подано через порт USB Type-C с помощью зарядного устройства JOYROOM PODIX 140W (избыточной мощности для задачи), а Dongle Max был подключен к роутеру кабелем Ethernet. После включения светодиод загорелся постоянным оранжевым цветом, что указывало на включенное состояние и готовность, но Zigbee/Thread еще не настроены.
Была открыта веб-консоль устройства с помощью Google Chrome, и в меню EFR32MG24 Operation Mode был выбран режим координатора Zigbee. Это необходимо, поскольку планируется использовать устройство в качестве координатора Zigbee для последующего сопряжения и тестирования устройств. Другие режимы включают Zigbee Router и Thread RCP.
После настройки светодиод меняет цвет на постоянный синий, указывая на то, что устройство успешно настроено.
На странице веб-консоли видно, что Dongle Max подключен к интернету и находится в режиме координатора Zigbee. Wi-Fi также включен, но в режиме точки доступа. Это был бы еще один способ подключения к веб-консоли.
Использование SONOFF Dongle Max с Home Assistant через Zigbee Home Automation (ZHA)
Теперь подключим Dongle Max к Raspberry Pi 4 с помощью прилагаемого кабеля USB Type-C — USB Type-A. Светодиод состояния показывает постоянный оранжевый цвет, что указывает на режим USB.
В панели управления Home Assistant можно перейти в Настройки -> Устройства и службы -> Zigbee Home Automation (ZHA) и нажать Добавить устройство , чтобы добавить Dongle Max.
После успешного добавления устройства в Home Assistant можно снова проверить светодиод состояния, и он остается постоянным оранжевым, как и прежде (не синим). На странице веб-консоли теперь отображается статус подключения через последовательный порт USB.
Теперь протестируем подключение Zigbee с помощью монитора окружающей среды SONOFF AirGuard TH (SNZB-02DR2) Zigbee со встроенным ЖК-дисплеем. Сначала можно войти в режим сопряжения, нажав кнопку на AirGuard TH на 5 секунд. Значок Zigbee на дисплее мигает, затем нажмите «Добавить устройство» на странице Zigbee Home Automation (ZHA).
Система автоматически найдет и добавит устройство.
Перейдем на страницу устройства SONOFF SNZB-02DR2 с разделами: Информация об устройстве, Сенсоры (Влажность и Температура), Конфигурация и Диагностика (Уровень заряда батареи…). Также можно добавить сущности RSSI и LQI для проверки силы и качества сигнала Zigbee.
Был проведен тот же тест на дальность, что и с Dongle Plus MG24, и дальность составила около 50 метров, или примерно на 10 метров больше, когда устройство было размещено в том же месте. Однако если переместить Dongle Max примерно в то же место (всего на метр дальше), но выше и прикрепить к окну, можно добиться дальности около 90 метров (прямая видимость).
Добавим еще одно устройство Zigbee: двухканальный выключатель SONOFF MINI DUO-L (MINI-ZB2GS-L) Zigbee 3.0 , который уже был установлен ранее. Просто снова нажали кнопку на пять секунд, чтобы войти в режим сопряжения.
Вернемся к веб-интерфейсу Home Assistant в интеграции Настройки > Устройства и службы -> Zigbee Home Automation (ZHA) , чтобы добавить устройство. Снова MINI-ZB2GS-L был обнаружен автоматически, появился в результатах поиска и был успешно добавлен на страницу ZHA.
Теперь потолочные светильники можно включать и выключать напрямую через интерфейс управления. Сущности «Opening» в разделе «Сенсоры» не работали, поскольку поддержка еще не полностью реализована.
SONOFF Dongle Max с Home Assistant с использованием интеграции Zigbee2MQTT (USB и TCP)
Теперь попробуем другой метод интеграции, все еще через USB. Был установлен брокер Mosquitto, перейдя в Настройки → Дополнения → Магазин дополнений, выполнив поиск «Mosquitto broker», нажав «Установить», а затем включив следующие опции: Запуск, Включить Watchdog и Запускать при загрузке.
Теперь настроим Zigbee2MQTT, перейдя в Дополнения, выполнив поиск «Zigbee2MQTT» и нажав Установить. Теперь можно включить Запуск, Запускать при загрузке Включить сторожевой таймер, и Добавить на боковую панель.

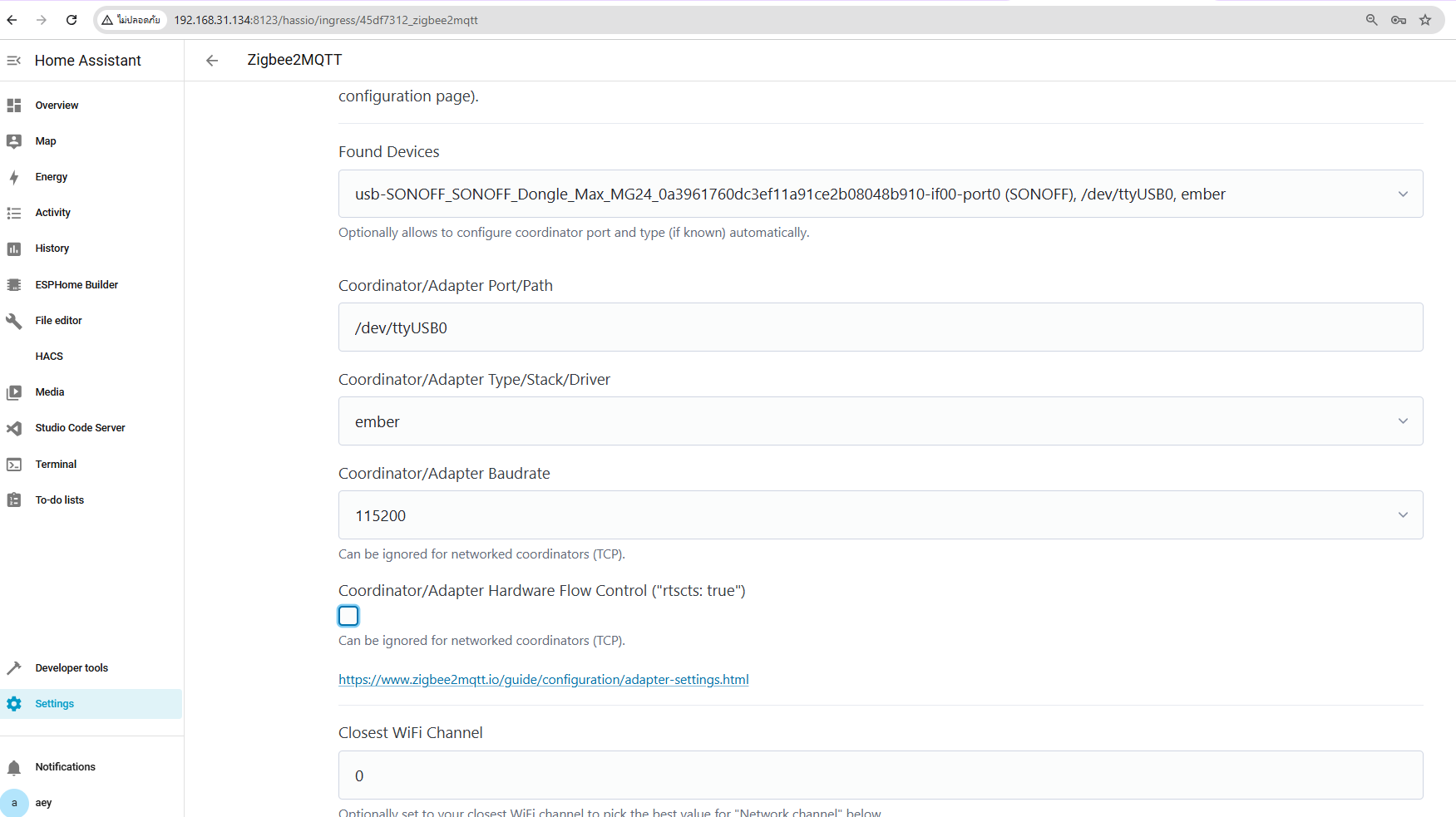

После этого можно нажать кнопку Открыть веб-интерфейс , чтобы получить доступ к странице настройки Zigbee2MQTT. Система автоматически обнаружила устройство. Был выбран адаптер usb-SONOFF_Dongle_Max_MG24… , в поле Координатор/Порт/Путь адаптера установлено значение /dev/ttyUSB0, Тип адаптера — ember, и Скорость передачи — 115200
Очень важно: НЕ отмечать Аппаратное управление потоком (rtscts). Теперь можно нажать Отправить.
Теперь доступна страница Zigbee2MQTT.
Далее протестируем добавление Zigbee-устройства SNZB-02DR2 через Zigbee2MQTT, нажав Разрешить присоединение и удерживая кнопку на датчике 5 секунд для перехода в режим сопряжения. На ЖК-дисплее отобразится значок соединения.
Отлично, SNZB-02DR2 теперь отображается в интерфейсе Zigbee2MQTT, для него даже есть фотография устройства.
Повторили аналогичную процедуру для SONOFF MINI DUO-L (MINI-ZB2GS-L), и он был добавлен без проблем.
Теперь в панели управления Zigbee2MQTT отображаются Airguard TH (SNZB-02DR2) и MINI DUO-L (MINI-ZB2GS-L). С первого можно получать данные, а вторым управлять освещением.
Устройство протестировано через USB, но, вероятно, многие будут использовать SONOFF Dongle Max через TCP-соединение (WiFi или Ethernet), так как это обеспечивает большую гибкость, поскольку устройству не нужно находиться рядом с сервером Home Assistant. Это возможно через ZHA или Zigbee2MQTT, но для сетевых подключений рекомендуется последний.
Здесь используется WiFi: Dongle Max подключен к роутеру на частоте 2.4 ГГц и питается через USB-C адаптер. Процедура будет примерно такой же для Ethernet + питание по USB или Ethernet с PoE, где используется один кабель для данных и питания.
Во время работы синий светодиод горит постоянно, что указывает на готовность сетевого соединения. Далее подключим его к Home Assistant на Raspberry Pi 4, чтобы протестировать интеграцию с Zigbee2MQTT через TCP.
Теперь можно вернуться в панель управления Home Assistant, на страницу конфигурации Zigbee2MQTT, и настроить значения «Serial» следующим образом:
port: tcp://192.168.31.25:6638
baudrate: 115200
adapter: ember
rtscts: false
Затем перешли на панель управления Zigbee2MQTT, где нашли устройства SNZB-02DR2 и MINI-ZB2GS-L, которыми можно было управлять и мониторить их состояние через наш WiFi-координатор Zigbee.
Заключение
SONOFF Dongle Max (Dongle-M) — это шлюз Zigbee/Thread, подходящий как для новичков, желающих простой настройки умного дома, так и для опытных пользователей Home Assistant, которым нужна стабильность и разнообразие вариантов подключения. Его ключевые преимущества — поддержка множества способов подключения (USB, Wi-Fi, Ethernet, PoE), а также встроенная веб-консоль для прямой настройки режимов работы и сетевых параметров.
SONOFF Dongle Max (Dongle-M) — это шлюз Zigbee/Thread, подходящий как для начинающих, желающих несложной настройки системы умного дома, так и для серьёзных пользователей Home Assistant, которым нужна стабильность и разнообразные варианты подключения. Главная особенность Dongle-M — поддержка нескольких методов подключения, включая USB, Wi-Fi, Ethernet (PoE), а также веб-консоль для прямой настройки режимов работы и сетевых параметров. Он более универсален, чем протестированный ранее USB-адаптер Dongle Plus MG24.
При тестировании SONOFF Dongle Max с интеграцией Zigbee Home Automation (ZHA) адаптер был обнаружен и готов к использованию без сложной настройки. Достаточно подключить его через USB-порт и добавить интеграцию ZHA, и система сразу распознает Dongle Max, при условии, что он уже находится в режиме координатора Zigbee. Сопряжение Zigbee-устройств, таких как датчики температуры-влажности и выключатели света, проходило гладко. Устройства добавлялись быстро, а отклик на команды (вкл/выкл) и обновление значений с датчиков были непрерывными и стабильными. Это делает его идеальным для пользователей, которым нужна простая в настройке и сразу готовая к работе система.
Протестировали подключение как через USB, так и через TCP с интеграцией Zigbee2MQTT. Dongle Max отлично работал с обоими методами, хотя настройка немного сложнее, чем в ZHA. После конфигурации добавление Zigbee-устройств было простым с помощью функции Permit Join. Отклик был быстрым. Такая конфигурация лучше всего подходит для пользователей, которым нужна большая гибкость и детальный контроль над своей Zigbee-системой.
Благодарим SONOFF за предоставленные для обзора Dongle Max/Dongle-M и другие Zigbee-устройства. Dongle Max можно приобрести за $41.90 на AliExpress или за $42.90 в магазине SONOFF , а ещё дешевле при использовании скидочного кода «cnxsoft» на 10%. AirGuard TH стоит около $14 на AliExpress и в магазине SONOFF , в то время как MINI DUO-L продаётся примерно за $22 на AliExpress и в магазине SONOFF . В итоге все три устройства должны появиться в магазине компании на Amazon .
