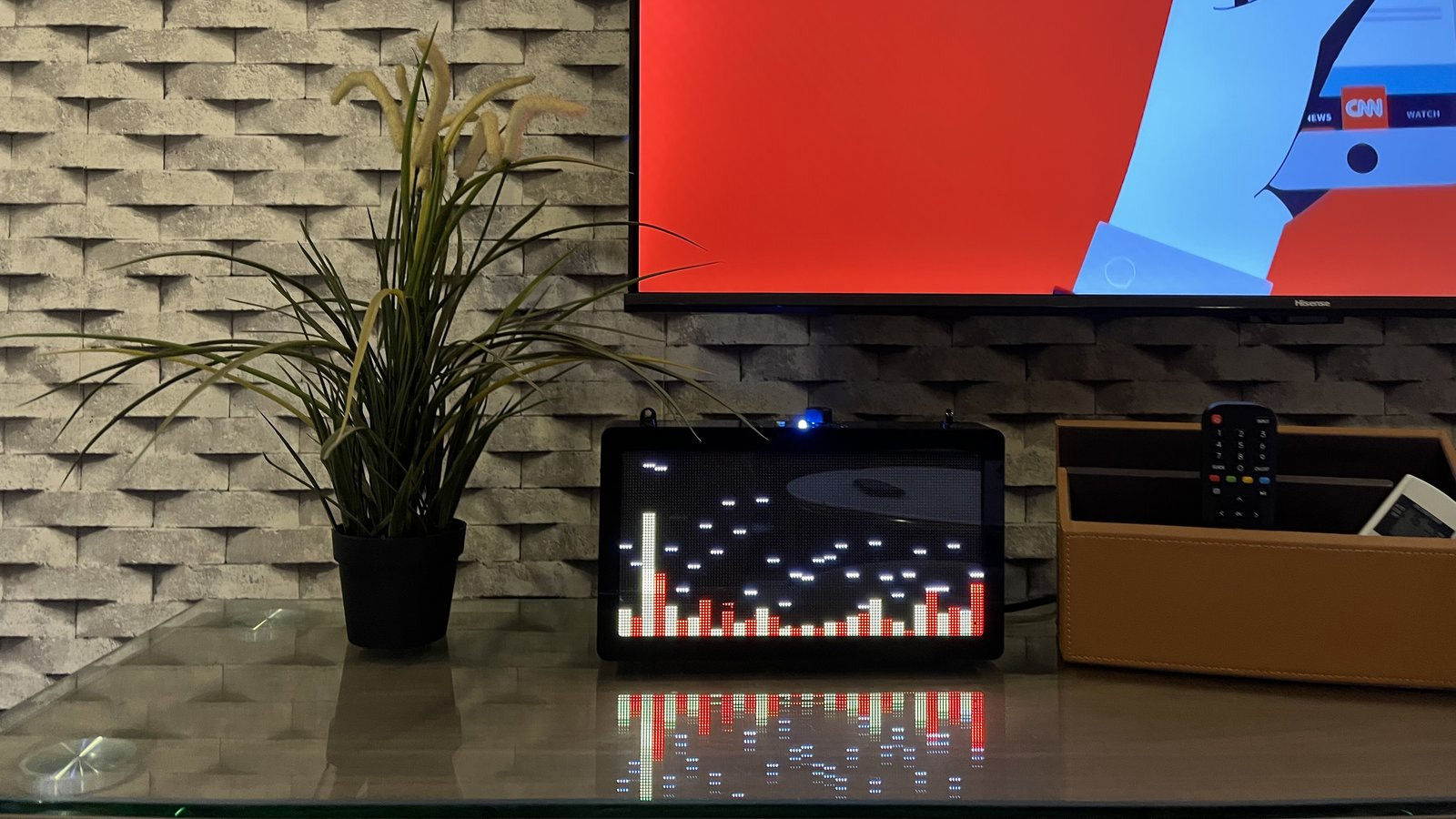

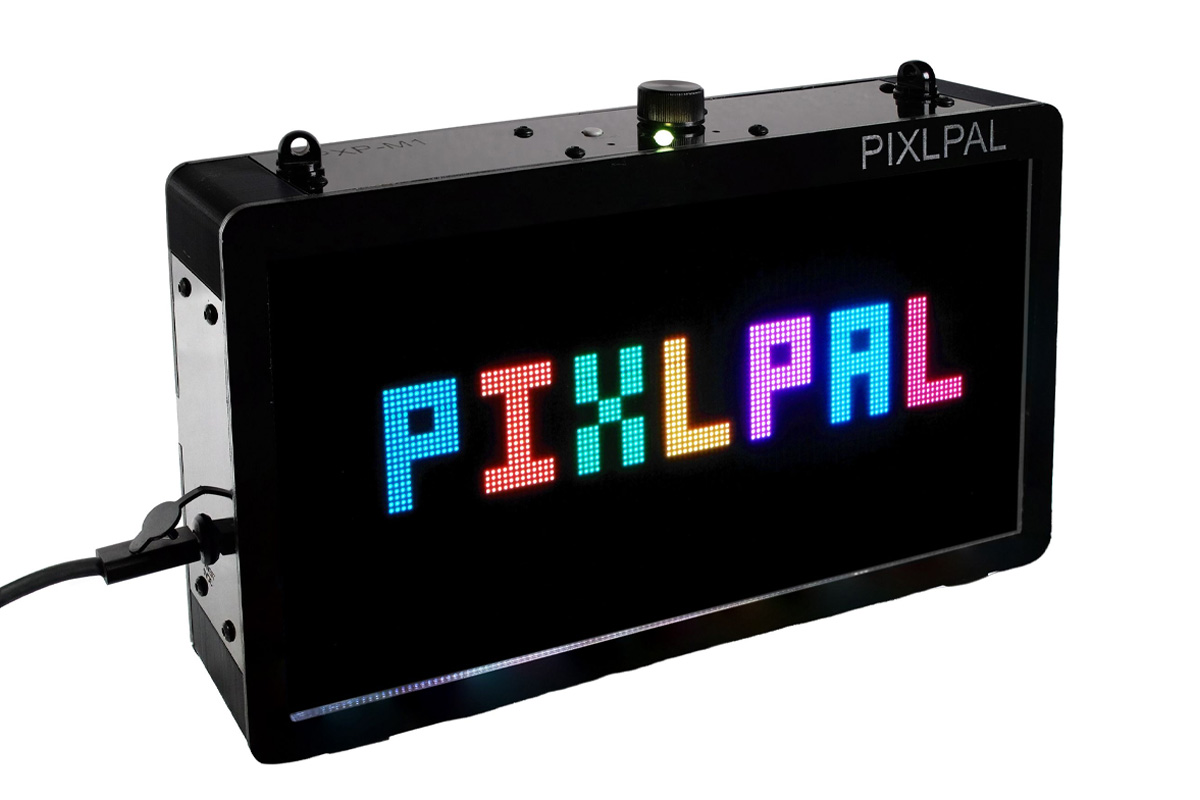

Разработанный компанией Meterbit Cybernetics в Нигерии, Pixlpal представляет собой дисплей на основе ESP32-S3 с открытым исходным кодом, выполненный в виде RGB LED матрицы размером 11.25 дюймов и разрешением 128×64. Устройство предназначено для использования в качестве настраиваемой бегущей строки для новостей, криптовалют и уведомлений умного дома, а также предлагает воспроизведение Hi-Fi аудио.

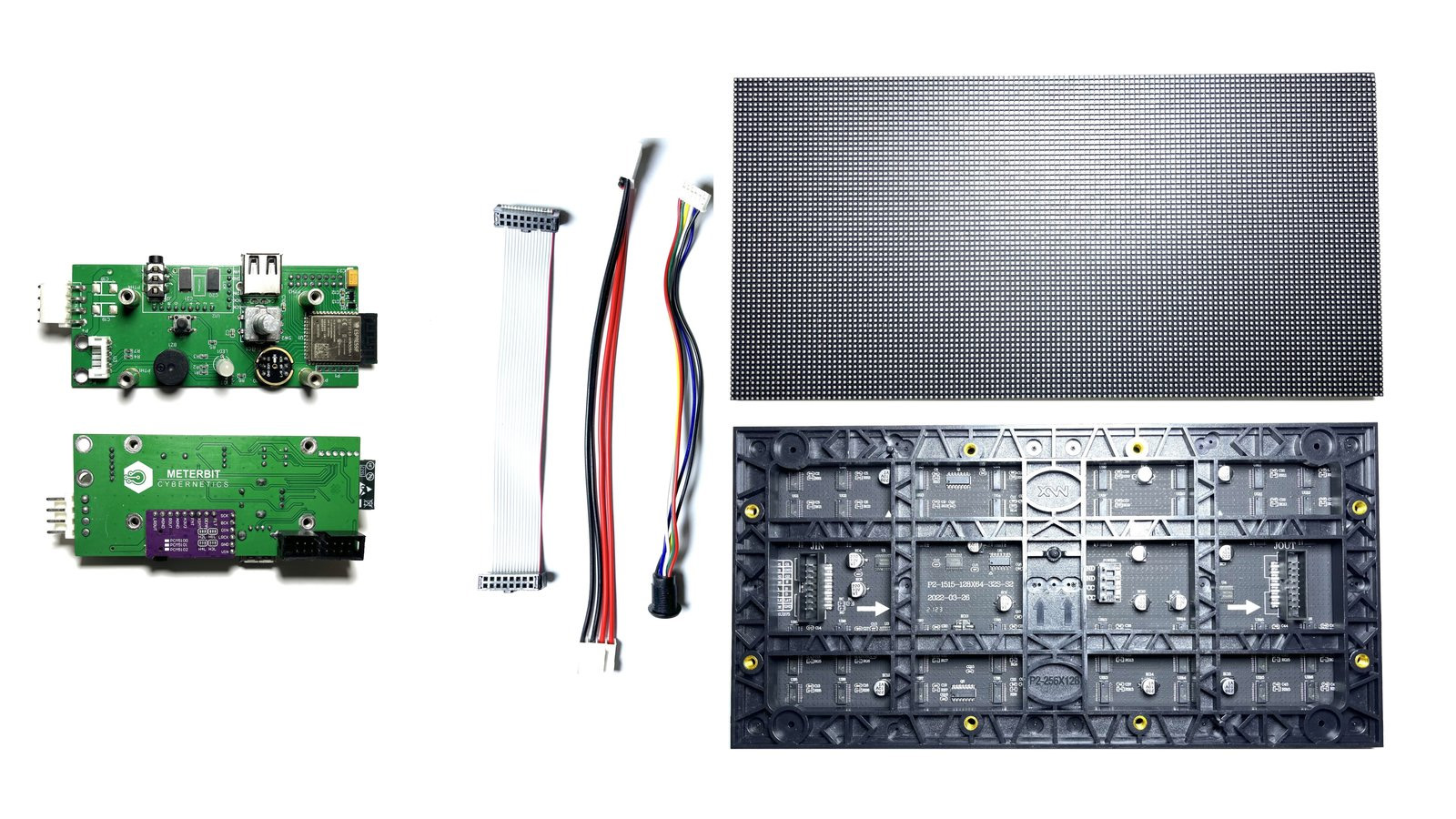

Устройство также включает многофункциональный поворотный энкодер для локального управления, цифровой MEMS микрофон и выход на наушники 3.5 мм, управляемый ЦАП TI PCM5102A для воспроизведения Hi-Fi аудио. Pixlpal также оснащен портом USB Type-C с поддержкой OTG для питания и программирования, а также адаптерным портом USB Type-A для обновления прошивки и подключения периферийных устройств. Устройство ориентировано на панели управления умным домом, настольные информационные дисплеи, а также образовательные или DIY IoT-приложения.
Характеристики Pixlpal:
- Беспроводной модуль – Espressif Systems ESP32-S3-WROOM-1
- Система на кристалле – ESP32-S3
- ЦПУ – Двухъядерный Tensilica LX7 с частотой до 240 МГц и векторным расширением для задач ИИ/МО
- Память – 512 КБ SRAM
- Хранилище – Уточняется
- Беспроводная связь – WiFi 4 802.11b/g/n и Bluetooth 5.0 LE
- Антенна на печатной плате
- Система на кристалле – ESP32-S3
- Дисплей – 11.25-дюймовая RGB LED матрица 128×64 (шаг пикселя P2 / 2 мм)
- Аудио
- Разъем 3.5 мм через ЦАП Texas Instruments PCM5102A (32-бит/384 кГц)
- Всенаправленный I2S цифровой MEMS микрофон InvenSense INMP441
- Встроенный зуммер
- USB
- Порт USB Type-C для питания и программирования
- Поддержка USB OTG (включен адаптер Type-A) для флеш-накопителей, клавиатур или мышей
- Прочее
- Многофункциональный поворотный энкодер (EC-11) для навигации и управления
- RGB светодиод
- Кнопка сброса
- Питание
- 5 В постоянного тока через порт USB Type-C (потребляемая мощность <10 Вт)
- Опция ввода питания 5 В на печатной плате
- Габариты – 285 x 175 x 52 мм
- Вес – 850 грамм

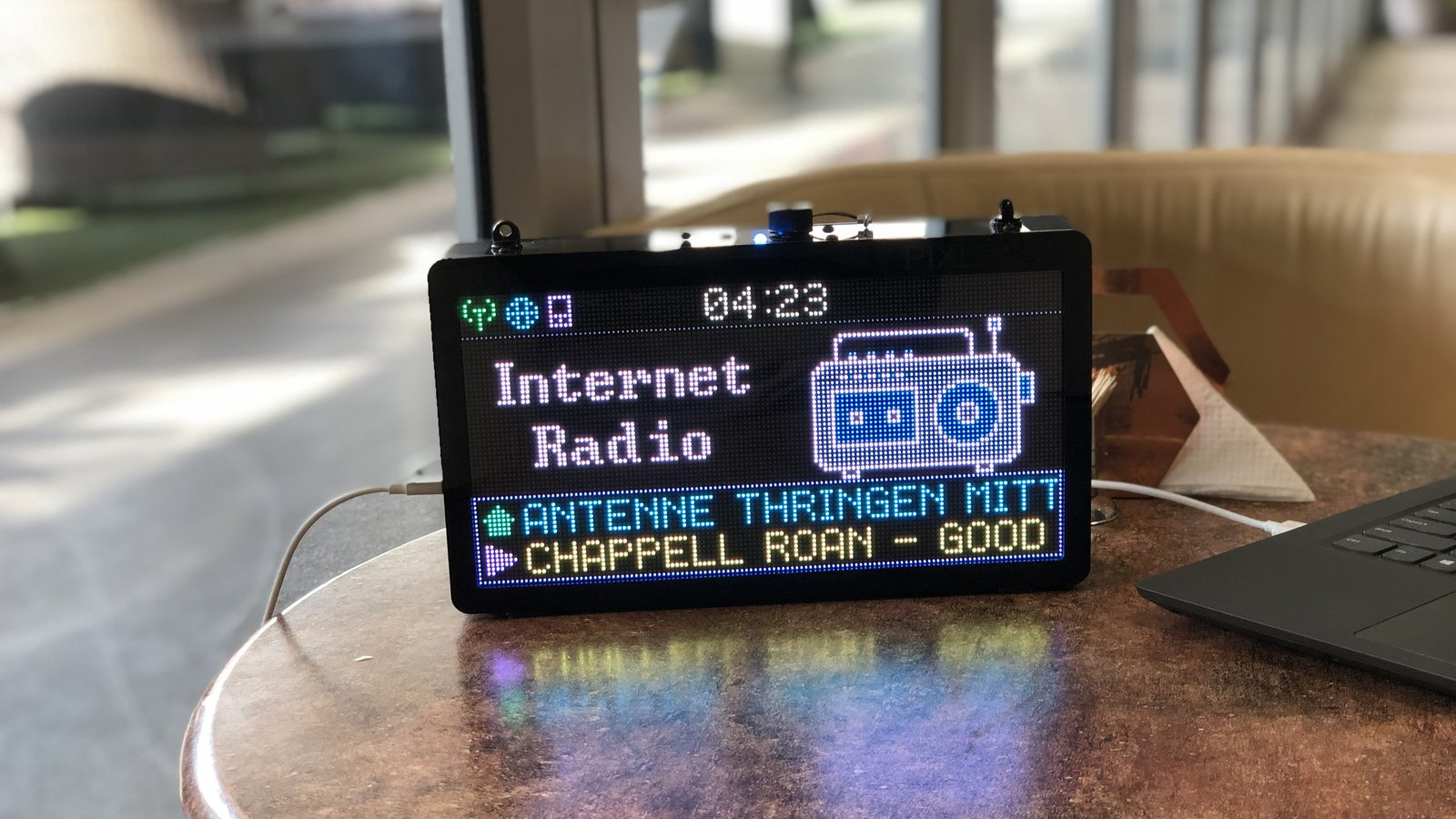

На стороне программного обеспечения Pixlpal поддерживает фреймворк ESP-IDF. Он может запускать пользовательские приложения в виде отдельных задач FreeRTOS, которые можно активировать через BLE. Проект полностью открыт: аппаратные файлы лицензированы по CERN-OHL-W, а прошивка — по LGPL v3.0. Исходный код, включая инструкции по сборке приложений с использованием библиотек Arduino, можно найти на GitHub . Текущая прошивка поддерживает такие функции, как бегущий текст, тикеры акций и криптовалют, а также воспроизведение аудио с USB-накопителей или интернет-потоков. Устройство также может интегрироваться с Home Assistant через MQTT, поддерживает синхронизацию с календарями Google и Outlook, и ведется работа по поддержке ESP Matter SDK .
Одним из недостатков этого устройства является отсутствие встроенного аккумулятора по сравнению с некоторыми аналогичными продуктами на рынке. Однако оно обладает дисплеем с более высоким разрешением 128×64 и интерфейсом USB-OTG для аппаратного расширения. Ранее уже публиковались материалы о других платах разработки с матричными дисплеями, таких как Nova от Vcc Labs , RP2350-Matrix от Waveshare и ESP32-S3-Matrix , но они значительно меньше Pixlpal.
Pixlpal запущен на платформе Crowd Supply , где собрано более 50% от цели финансирования в $6 500. Минимальный взнос начинается от $150 за полностью собранное устройство, включающее адаптер с USB Type-A на Type-C. Доставка бесплатна по всему миру, начало запланировано на сентябрь 2026 года. Дополнительная информация доступна на сайте компании .
