Компания LilyGO недавно представила T-Display S3 Pro LR1121 — новый комплект для разработки на базе ESP32-S3 с трансивером Semtech LR1121 для универсального подключения LoRa в диапазонах sub-GHz и 2.4 ГГц.

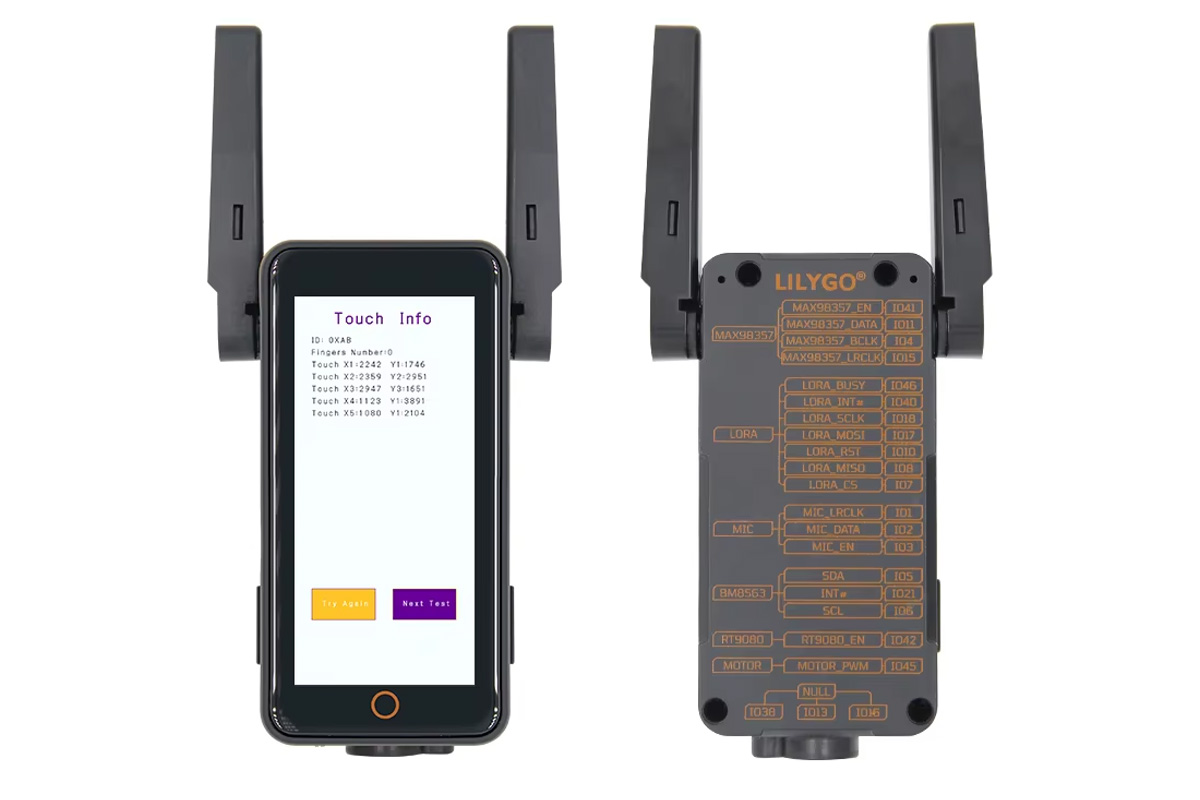

Плата является обновлением более ранней T-Display S3 Pro и отличается более тонким дизайном и сенсорным дисплеем диагональю 2,33 дюйма. Новая версия LR1121 добавляет поддержку LoRa/(G)FSK в диапазонах sub-GHz и 2.4 ГГц, а также комплект для голосовой связи, включающий I2S-усилитель для динамика MAX98357A, цифровой микрофон PDM/I2S, вибромотор и часы реального времени. Также на плате присутствуют программируемые кнопки, разъемы Qwiic и крепление для штатива 1/4 дюйма, а также Li-ion аккумулятор емкостью 2000 мА·ч, порт USB-C для питания и крайне низкое энергопотребление в режиме сна. Эти особенности делают плату подходящей для таких применений, как рации LoRa, ноды Meshtastic, голосовые IoT-устройства, портативные панели управления и экспериментальные системы дальней беспроводной связи.
Технические характеристики T-Display S3 Pro LR1121:
- Беспроводной MCU – Espressif ESP32-S3R8
- ЦП – двухъядерный микроконтроллер Tensilica LX7 с частотой до 240 МГц и векторными инструкциями для ускорения ИИ
- Память – 8 МБ PSRAM
- Беспроводная связь – Wi-Fi 4 и Bluetooth 5.0 LE + Mesh
- Накопители
- 16 МБ SPI flash
- Слот для карты MicroSD (не подтверждено компанией, слот виден над USB-C)
- Дисплей – 2,33-дюймовый IPS LCD сенсорный дисплей 480×222 с контроллером ST7796 по SPI
- Беспроводные интерфейсы
- Wi-Fi и Bluetooth – Wi-Fi 4 (802.11 b/g/n) на 2.4 ГГц и Bluetooth 5.0 LE / Mesh (через ESP32-S3)
- LoRa / Sub-GHz – Полудуплексный трансивер Semtech LR1121 LoRa/(G)FSK
- Диапазоны частот – 150 – 960 МГц (Sub-GHz), 2.4 ГГц ISM, 2.1 ГГц S-диапазон, 1.55 ГГц L-диапазон
- Поддерживаемые протоколы – LoRaWAN, Meshtastic (аппаратно совместимо), пользовательский LoRa P2P
- Аудио
- Микрофон – MP34DT05-A (PDM) или MSM261S4030H0R (I2S)
- Динамик – I2S-усилитель MAX98357A
- USB – Порт USB Type-C для питания и программирования (поддержка OTG через SY6970)
- Антенны – Две внешние антенны LoRa (Sub-GHz и 2.4 ГГц)
- Расширение
- 9-пиновый разъем типа «мама» для доступа к VBUS, BAT, 5 линиям GPIO, VBUS, 3.3V, BAT, GND
- 2 разъема QWIIC
- Прочее
- Встроенный вибромотор (управление по PWM)
- Часы реального времени BM8563 или PCF85063ATL (RTC)
- Кнопки Reset и Boot (с левой стороны)
- Пользовательские кнопки (IO12+IO16 с правой стороны)
- Питание
- 5 В через USB Type-C
- Встроенный Li-ion аккумулятор емкостью 2000 мА·ч (значительно больше, чем 470 мА·ч в базовой модели)
- Крайне низкий ток в режиме глубокого сна (~30 мкА по имеющимся данным)
- Габариты – 111 x 52 x 29 мм (Д x Ш x В, включая антенну)
- Крепление – Резьба 1/4 дюйма на нижней стороне для крепления на штатив
После описания спецификаций становится очевидно, что некоторые аппаратные функции более ранних версий в этой модели отсутствуют, включая интерфейс камеры, датчик внешней освещенности и приближения LTR-553ALS-0 и центральную емкостную сенсорную кнопку. Хотя посадочные места, по-видимому, сохранились, LilyGO четко не указывает, установлен ли датчик или это просто макет.

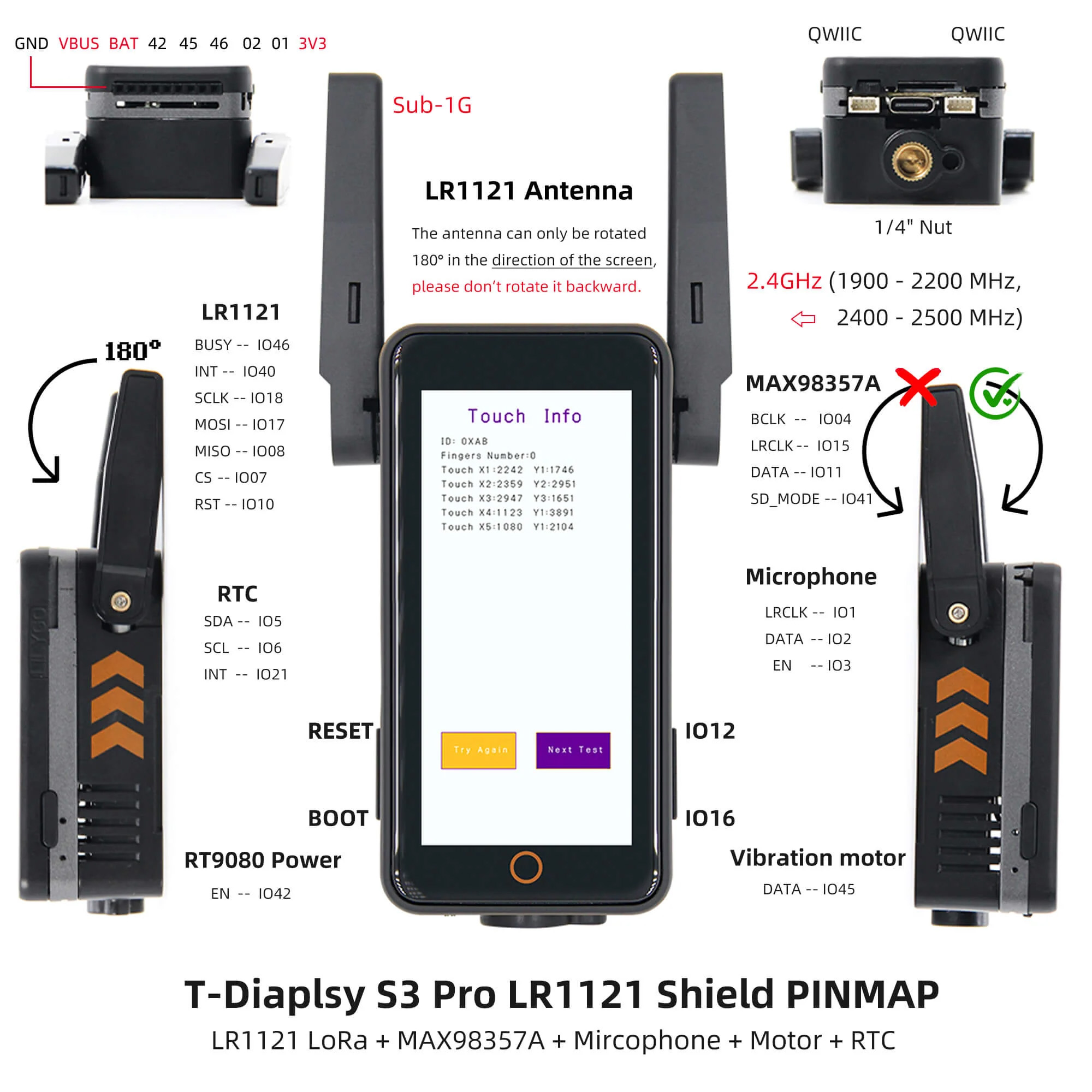

Устройство больше и толще стандартного T-Display S3 Pro из-за аккумулятора 2000 мА·ч и платы расширения. Схема подключения показывает, что LR1121 соединен через SPI, в то время как сенсорная панель и дисплей используют стандартные GPIO, аналогично оригинальному S3 Pro.
Что касается программного обеспечения, LilyGO предоставляет примеры для Arduino IDE и PlatformIO на GitHub . Кроме того, репозиторий включает образцы для тестов LoRa «PingPong», демо рации с использованием встроенной аудиоаппаратуры и различные другие примеры скетчей. Поскольку аппаратная часть, по сути, представляет собой ESP32-S3 с радиомодулем Semtech LR1121, как LILYGO’s T-LoRa Pager , она должна быть совместима с opensource-проектами, такими как Meshtastic, но на момент написания официальная стабильная прошивка еще недоступна, хотя существуют альфа-версии для LR1121 .
LilyGO T-Display S3 Pro LR1121 доступен на AliExpress за $85.98 , Amazon за $75.00 или в магазине LilyGO за $65.29 . Это полностью собранный комплект, включающий блок T-Display S3 Pro, плату расширения LR1121 и аккумулятор 2000 мА·ч.
