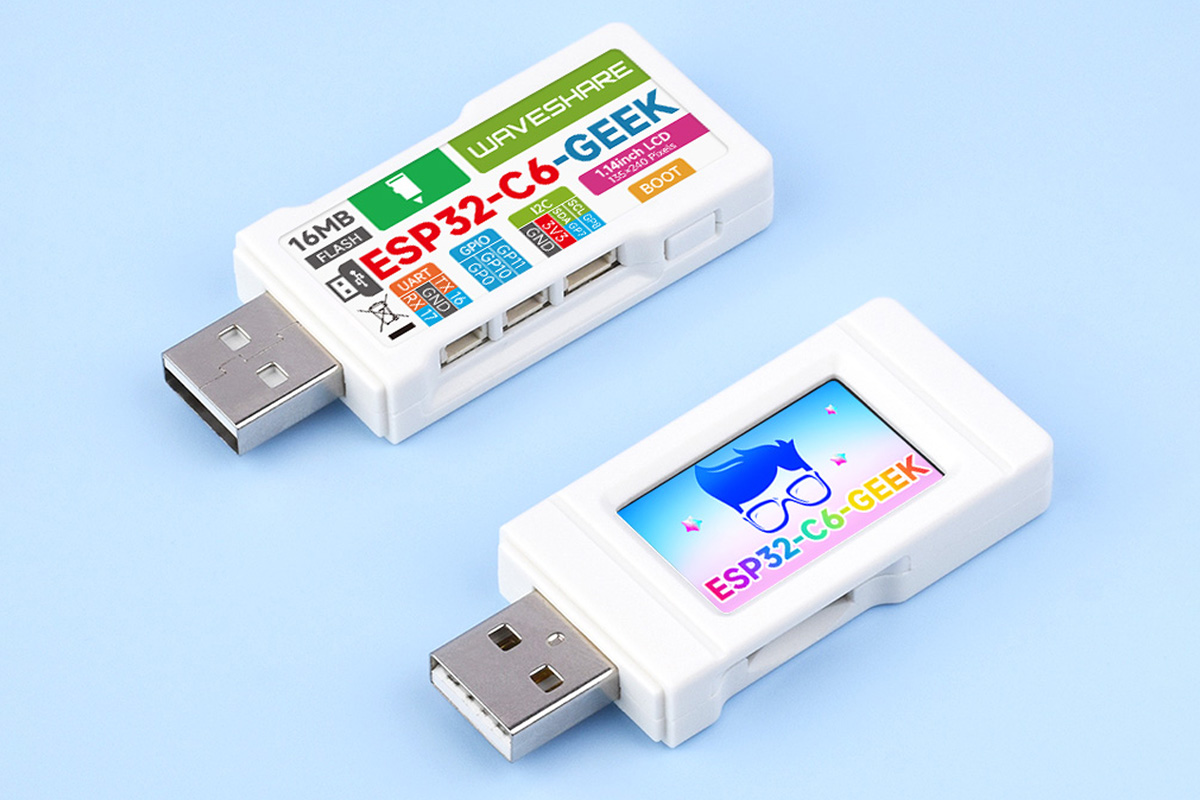

После выпуска RP2040-GEEK и RP2350-GEEK , Waveshare представила ESP32-C6-GEEK — ещё одну плату для разработки в форме USB-флеш-накопителя на базе беспроводного микроконтроллера ESP32-C6 с поддержкой Wi-Fi 6, Bluetooth LE и IEEE 802.15.4 для подключения по Zigbee и Thread. Она оснащена встроенным 1.14-дюймовым цветным IPS-дисплеем с разрешением 240 × 135 и разъемом USB-A типа «папа».

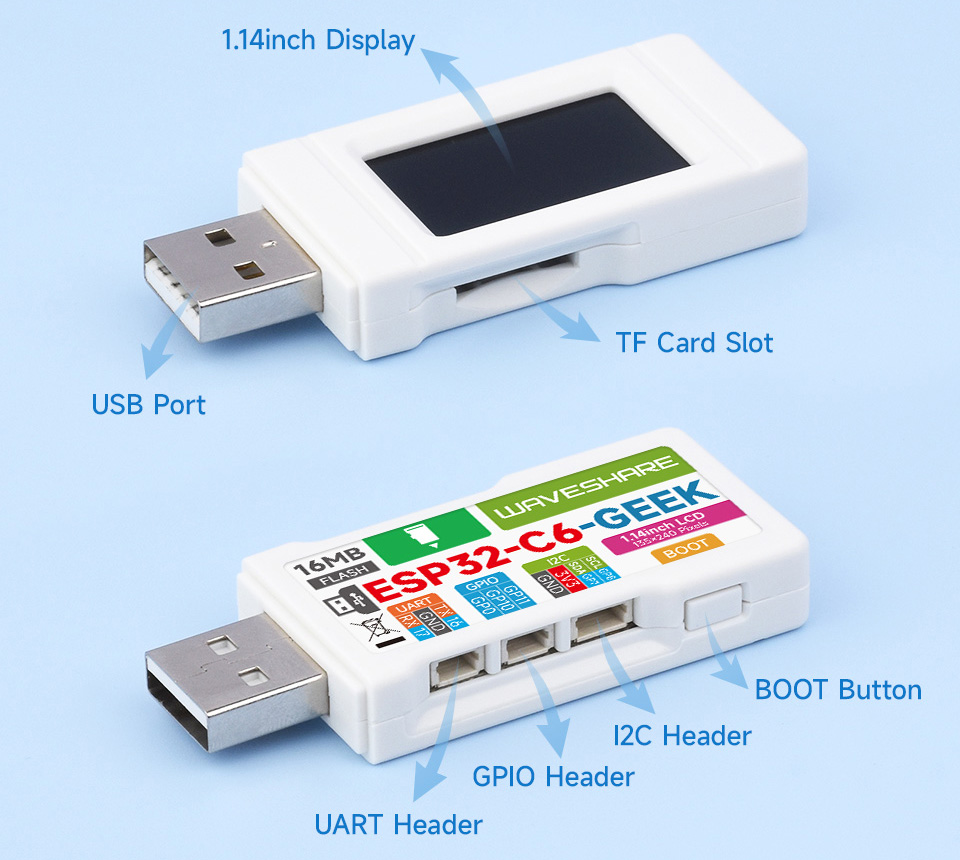

На плате также имеется слот для карт памяти microSD для внешнего хранилища, встроенная керамическая антенна, кнопка BOOT, а также разъемы для расширения: UART, GPIO и I²C. Эти особенности делают её подходящей для IoT-устройств, смарт-дисплеев, беспроводных сенсоров, экспериментов с протоколами, обучения разработке прошивок и компактных проектов со встроенным пользовательским интерфейсом.
Характеристики Waveshare ESP32-C6-GEEK:
- Система на кристалле – Espressif Systems ESP32-C6
- ЦПУ
- Одноядерный 32-битный RISC-V с тактовой частотой до 160 МГц
- Энергоэффективное ядро RISC-V с частотой до 20 МГц
- Память/Хранилище – 512 КБ SRAM, 320 КБ ROM
- Беспроводные интерфейсы – Радиомодуль 2.4 ГГц Wi-Fi 6, Bluetooth 5.3 и 802.15.4 для Thread/Zigbee
- ЦПУ
- Хранилище
- Внешняя NOR flash-память 16 МБ
- Слот для карт памяти microSD
- Дисплей – 1.14-дюймовый IPS LCD с разрешением 240×135 и поддержкой 65K цветов
- USB – Порт USB Type-A «папа» для прямого подключения к ПК или хосту
- Расширение
- 4-контактный коннектор I2C Grove
- 3-контактный коннектор UART
- 3-контактный разъем GPIO
- Прочее
- Кнопка BOOT
- Керамическая антенна
- Питание
- 5 В через порт USB-A
- Выводы 3.3 В на разъеме I2C

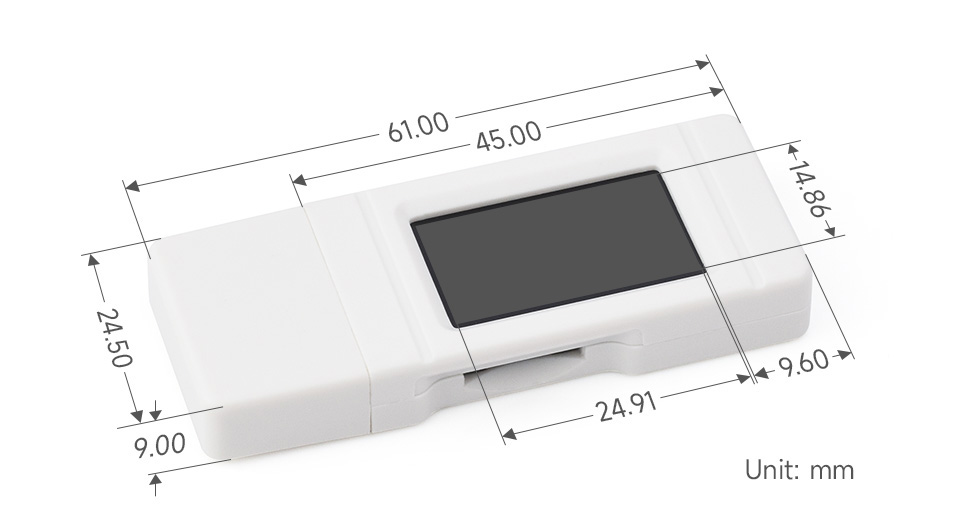

- Габариты – 61 x 24,5 x 9 мм
Как это часто бывает, Waveshare все еще работает над wiki для этого девайс-кита, поэтому информации о программном обеспечении пока мало. Однако, поскольку эта плата построена на базе ESP32-C6, она должна поддерживать фреймворк ESP-IDF и среду разработки Arduino, со стандартной поддержкой инструментария для прошивки и отладки через нативный USB. Основываясь на существующих платах Waveshare с ESP32-C6, LCD и сенсорным экраном , также можно ожидать примеры проектов для дисплея ST7789 с интерфейсом SPI, Wi-Fi 6 и Bluetooth LE, а также совместимость с графическими библиотеками, такими как Arduino_GFX и LVGL, для создания приложений с пользовательским интерфейсом.
Waveshare ESP32-C6 GEEK доступна на AliExpress за 11,26$ , на Amazon за 17,99$ и в магазине Waveshare за 9,99$ плюс стоимость доставки.
