Компания EDATEC недавно выпустила промышленные компьютеры в корпусе для крепления на DIN-рейку ED-IPC1000 и ED-IPC1100 на базе Raspberry Pi CM0 . ED-IPC1000 — это бюджетная версия, обладающая стандартными вариантами подключения, такими как Wi-Fi и Bluetooth. В то же время ED-IPC1100 предлагает подключение по RS-485 и 4G CAT-1, а также более широкий диапазон входного напряжения, что делает его подходящим для более сложных промышленных применений.
Напомним, что Raspberry Pi CM0 — это модуль, устанавливаемый на плату, на базе четырехъядерного процессора Broadcom BCM2710A1 Arm Cortex-A53 с 512 МБ ОЗУ, опциональной флэш-памятью eMMC объемом 8 ГБ/16 ГБ и опциональным модулем Wi-Fi/Bluetooth 2,4 ГГц. Он доступен только производителям в Китае; ожидается, что готовая продукция, такая как ПК ED-IPC1000/IPC1100, будет продаваться по всему миру. Другие особенности компьютеров включают выход HDMI 1080p30, два порта USB 2.0, Ethernet 10/100 Мбит/с, встроенные часы реального времени с резервным питанием от CR2032, сторожевой таймер, вход питания USB-C 5 В, пассивное охлаждение и крепление на DIN-рейку.
Модель ED-IPC1100 дополнена встроенным модулем 4G LTE Cat-1 (регионозависимые модули) со слотом для Nano-SIM карты, интерфейсом RS485 через клеммник Phoenix, двумя SMA антеннами для Wi-Fi/BT и 4G LTE, суперконденсатором для резервного питания часов реального времени и широким защищенным входом постоянного тока 9–28 В.
Характеристики EDATEC ED-IPC1100 и ED-IPC1000:
- Raspberry Pi CM0
- Система на кристалле – Broadcom BCM2710A1
- ЦП – Четырехъядерный процессор Cortex-A53 с частотой 1.0 ГГц
- ГП – Видеопроцессор VideoCore IV с поддержкой графики OpenGL ES 1.1, 2.0
- Видеопроцессор – Декодирование видео H.264/MPEG-4 1080p30, кодирование видео H.264 1080p30
- Системная память – 512 МБ оперативной памяти LPDDR2
- Накопитель – 0 ГБ (Raspberry Pi CM0 Lite), 8 ГБ или 16 ГБ флеш-памяти eMMC
- Беспроводная связь – Опциональный модуль WiFi 4 и Bluetooth 5.0
- Система на кристалле – Broadcom BCM2710A1
- Накопитель – Карта Micro SD на 32 ГБ (только для варианта CM0 Lite)
- Видеовыход – Порт HDMI 1.3a Type-A до 1080p30
- Сетевая связь
- Разъем RJ45 для Ethernet 10/100 Мбит/с
- Wi-Fi и Bluetooth на системном модуле (опционально для ED-IPC1000 / стандартно для ED-IPC1100)
- 4G LTE CAT-1 со слотом Nano-SIM (только ED-IPC1100)
- Quectel EC800M-CN (Китай)
- Quectel EC800K-EU (Европа)
- Quectel EC800Q-NA (США)
- Антенны
- 1x SMA антенна Wi-Fi/BT (только ED-IPC1000)
- 2× SMA антенны (Wi-Fi/BT + 4G) (только ED-IPC1100)
- USB
- 2 порта USB 2.0 Type-A (480 Мбит/с)
- Порт USB Type-C, используемый для питания и прошивки eMMC
- Последовательный порт – RS485 через 3-контактный клеммник Phoenix (только ED-IPC1100)
- Прочее
- Светодиоды состояния питания и активности (ACT)
- Кнопка сброса
- Светодиоды для 4G, RS485 и программируемые пользователем (только ED-IPC1100)
- DIP-переключатель для режимов работы/прошивки (только ED-IPC1000)
- Встроенный сторожевой таймер (только ED-IPC1000)
- Часы реального времени с разъемом для батарейки CR2032 (только ED-IPC1000)
- Часы реального времени с резервным питанием от суперконденсатора 1F (ED-IPC1100)
- Точка заземления
- Питание
- Вход
- 5 В через порт USB-C (ED-IPC1000)
- Вход 9–28 В с защитой от обратной полярности через цилиндрический разъем DC (ED-IPC1100)
- Потребление
- ~3.5 Вт (ED-IPC1000)
- ~5 Вт (ED-IPC1100)
- Вход
- Габариты и вес
- 107.5 × 94.5 × 26 мм | 320 грамм (ED-IPC1000)
- 104 × 86.4 × 26 мм | 270 грамм (ED-IPC1100)
- Диапазон рабочих температур – от -20°C до +60°C
- Влажность – 5% ~ 95% (без конденсата)
- Крепление – На DIN-рейку

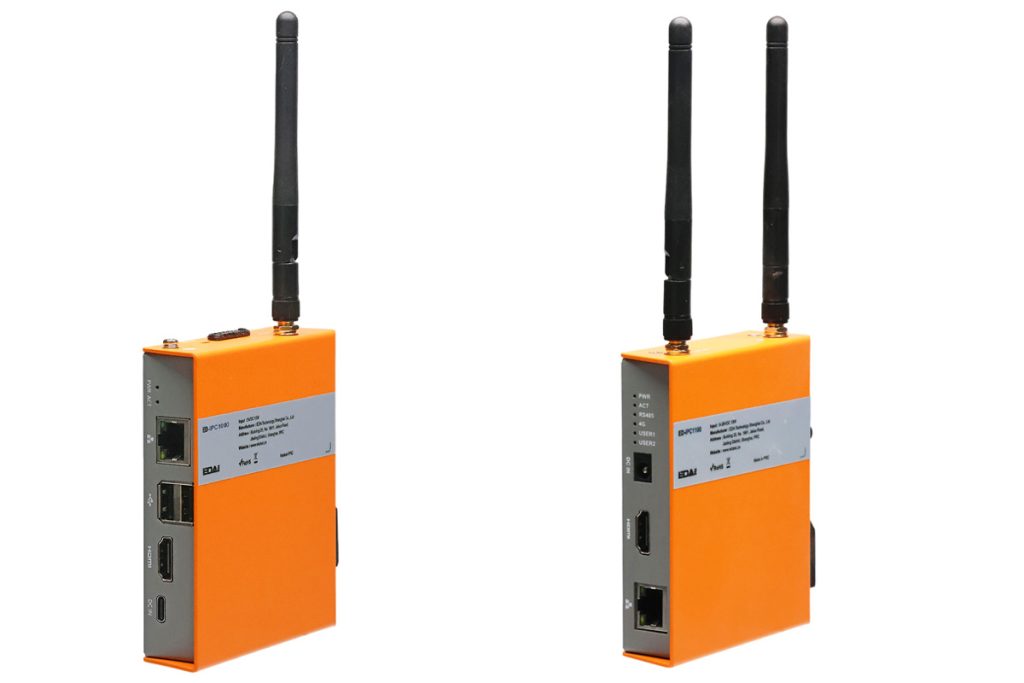

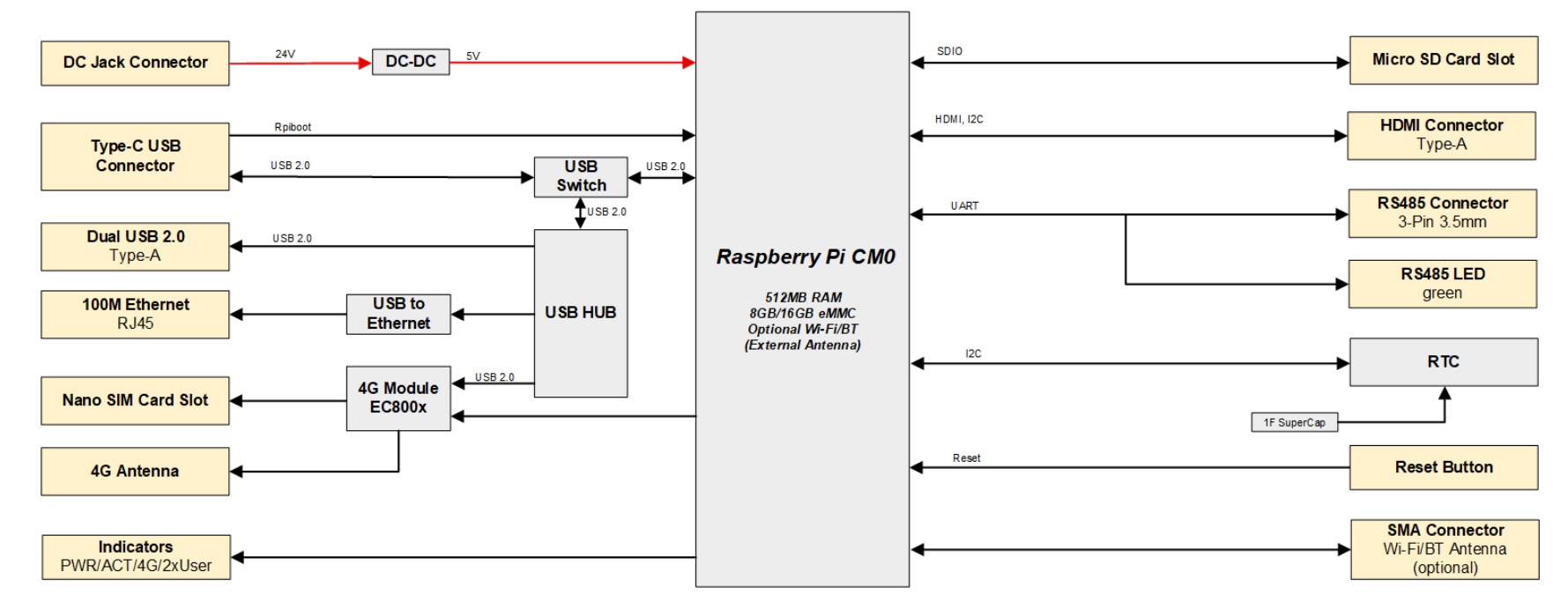

При составлении спецификаций были замечены некоторые несоответствия. Например, неясно, может ли ED-IPC1100 питаться через порт USB-C или поддерживает только питание через DC-разъем. На схеме выше для ED-IPC1100 показаны два порта USB 2.0, но на фотографиях ниже их нет. Расположение портов у ED-IPC1100 в точности такое же, как у анонсированной несколько недель назад одноплатной системы ED-CM0NANO .
Модели ED-IPC1000 и ED-IPC1100 поддерживают Raspberry Pi OS (Desktop и Lite) в 32-битном и 64-битном вариантах, а в документации даже указана поддержка новой Debian 13 (Trixie). Компания также упоминает, что для стабильной работы встроенной периферии, такой как часы реального времени, сторожевой таймер, RS485 и опциональный модуль 4G, необходимо установить специальный пакет BSP и прошивки от EDATEC через официальный apt-репозиторий компании по адресу: *указан в руководстве*.
curl -s https://apt.edatec.cn/bsp/ed-install.sh | sudo bash -s ipc1100 #for ED-IPC1100
curl -s https://apt.edatec.cn/bsp/ed-install.sh | sudo bash -s cm0nano #for ED-IPC1000Руководство пользователя является исчерпывающим и содержит прямые ссылки и инструкции для всех необходимых программных инструментов, включая Raspberry Pi Imager, SD Card Formatter и Rpiboot для прошивки eMMC.
Ранее EDATEC выпускала аналогичные промышленные компьютеры для DIN-рейки на базе Raspberry Pi CM5, включая модели ED-IPC3630 и ED-IPC3100 . Компания также представила сопоставимые продукты на базе Raspberry Pi CM4, такие как серия ED-IPC2100 и модель ED-IPC2010 , которые стоит изучить, если рассматриваются другие альтернативы на базе Raspberry Pi.
Оба промышленных компьютера в корпусе на базе Raspberry Pi CM0, ED-IPC1100 и ED-IPC1000, представлены на площадках DigiKey и Mouser . Ориентировочная цена ED-IPC1100 составляет около 100–150 долларов США в зависимости от варианта и таких функций, как поддержка 4G LTE и RS485, тогда как ED-IPC1000 будет стоить около 75–105 долларов США в зависимости от конфигурации и объема заказа.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
