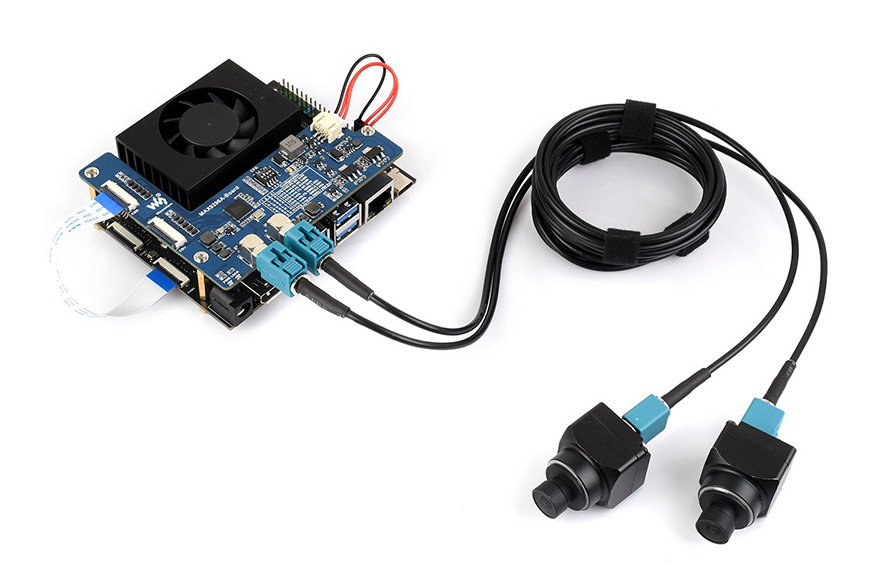

После прекращения производства предыдущей платы MAX9296-GMSL-Camera-Board , компания Waveshare выпустила модуль MAX9296-GMSL-DESER-MODULE, 2-канальную адаптерную плату для камер GMSL, предназначенную для высокоскоростной передачи видео с низкой задержкой на платформах Raspberry Pi 5 и NVIDIA Jetson Orin Nano/NX.
Адаптер построен на основе десериализатора MAX9296A и поддерживает два коаксиальных входа MATE-AX FAKRA Z для передачи видео на большие расстояния и два 22-пиновых выхода CSI для подключения к хосту. Он поддерживает камеры как GMSL1, так и GMSL2 (например, Sony ISX031) посредством программной конфигурации и совместим с сериализаторами, такими как MAX9295, MAX96717 и MAX96705. Эти особенности делают его подходящим для применений в робототехнике, автономном вождении, системах кругового обзора и других областях.

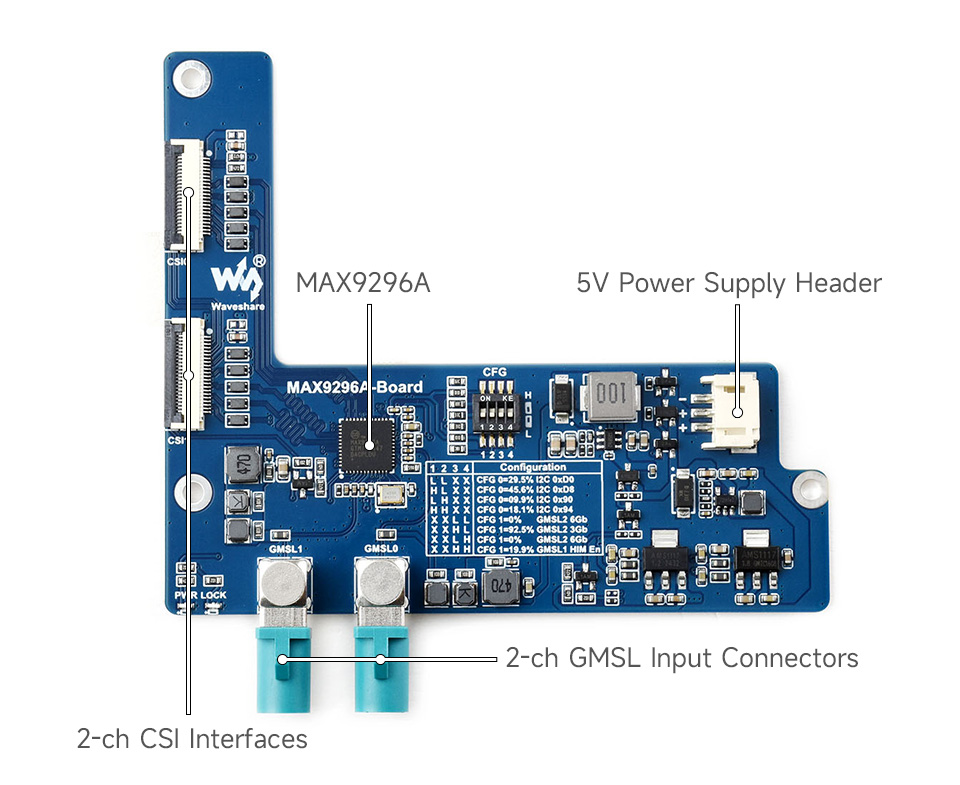

Характеристики модуля Waveshare MAX9296-GMSL-DESER-MODULE:
- Совместимые платы – Raspberry Pi 5 , Jetson Orin Nano , Jetson Orin NX разработчиков
- Микросхема десериализатора – Maxim (ADI) MAX9296A
- Входы GMSL – Поддерживает две камеры GMSL2 (ISX031) через разъемы MATE-AX FAKRA Z (обратная совместимость с GMSL1)
- Выходные интерфейсы – 2 x 22-пиновых разъема MIPI CSI
- Сериализатор – Совместим с MAX9295, MAX96717, MAX96705 и другими
- Питание – 5 В постоянного тока
- Габариты – 79 x 92,5 мм
Технология GMSL позволяет передавать видео, аудио и управляющие данные по одному коаксиальному или витой паре кабелю (обычно до 15 метров) с очень низкой задержкой. Это значительное улучшение по сравнению со стандартными плоскими кабелями MIPI CSI-2, длина которых обычно составляет 30 см и которые подвержены помехам в шумных промышленных средах.
На момент написания Wiki Waveshare для платы MAX9296-GMSL-Camera-Board все еще находится в разработке, и документация ограничена. Однако, основываясь на предыдущей снятой с производства версии, ясно, что адаптер не предназначен для работы «из коробки» и требует специальных драйверов, которые должны быть предоставлены Waveshare. После запуска Wiki там должна появиться вся необходимая документация и файлы, такие как пакеты драйверов, конфигурация, руководства по дереву устройств и примеры.
Ранее публиковалась информация о V-Link от Videtronic , который расширяет дальность работы камер MIPI DSI для Raspberry Pi с использованием GMSL2 (Gigabit Multimedia Serial Link версии 2). Также были представлены многокамерные решения NileCAM21_CUXVR для комплекта разработчика NVIDIA Jetson Xavier AGX, которые позволяют подключать до шести камер.
Модуль MAX9296-GMSL-DESER-MODULE доступен на AliExpress за $114.47 , на Amazon за $109.99 и в магазине Waveshare за $89.99 плюс стоимость доставки.
