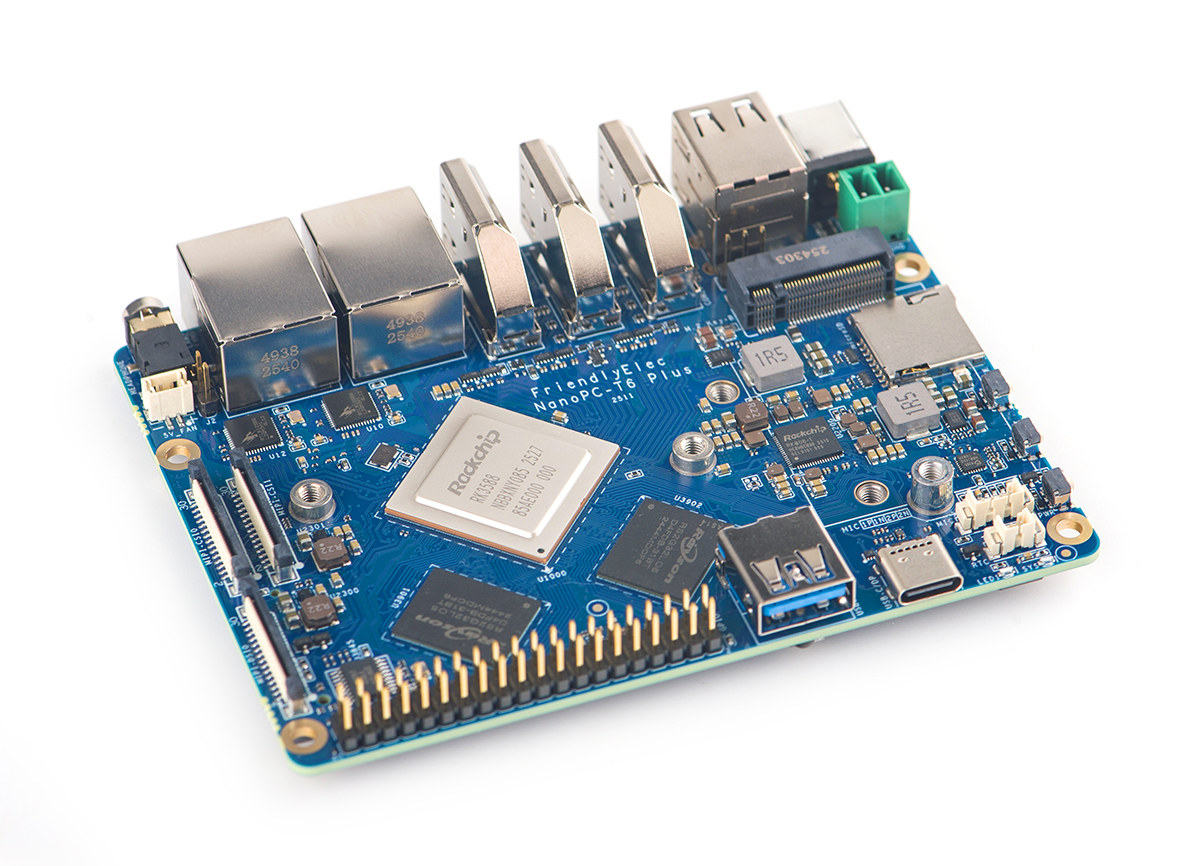

NanoPC-T6 Plus от Rockchip RK3588 переходит с LPDDR4x на LPDDR5 (до 32 ГБ)

Он по-прежнему основан на однокристальной системе Rockchip RK3588 с восемью ядрами и оснащен двумя портами HDMI 2.1, одним портом HDMI входа, интерфейсами MIPI DSI/CSI, двумя портами 2.5GbE и разъемами M.2 для NVMe SSD и беспроводных модулей, среди прочих функций. Основное изменение заключается в том, что новая модель теперь предлагается с оперативной памятью LPDDR5 объемом до 32 ГБ вместо LPDDR4x объемом до 16 ГБ в предыдущих моделях. Он ближе к NanoPC-T6 LTS, хотя теперь поддерживает два аналоговых микрофона вместо одного и восстанавливает разъем M.2 Key-B для опционального подключения 4G LTE, который присутствовал в оригинальном NanoPC-T6. 10-контактный заголовок UART + 2x USB 2.0, имевшийся в варианте LTS, уступил место 3-контактному отладочному коннектору UART, чтобы освободить место для разъема Key-B.

Характеристики NanoPC-T6 Plus:

• SoC – Rockchip RK3588
  • CPU – Восьмиядерный процессор с 4 ядрами Cortex-A76 @ до 2.4 ГГц, 4 ядрами Cortex-A55 @ 1.8 ГГц
  • GPU – Графический процессор Arm Mali-G610 MP4 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до 2.2 и Vulkan 1.2
  • AI акселератор – НПС производительностью 6 TOPS
  • VPU – Декодер 8Kp60 H.265/VP9/AVS2 10-бит, декодер 8Kp30 H.264, декодер 4Kp60 AV1, кодер 8Kp30 H.265/H.264
• Системная память – 64-битная LPDDR5 объемом 4 ГБ, 8 ГБ, 16 ГБ или 32 ГБ
• Накопители
  • Флеш-память eMMC объемом 32 ГБ, 64 ГБ или 256 ГБ (режим HS400)
  • Поддержка NVMe SSD через разъем M.2 2280 (PCIe Gen3 x4); протестирована скорость до 2500 МБ/с
  • Слот для карт памяти microSD до режима SDR104
  • SPI NOR флеш-память объемом 32 МБ
• Видео
  • Выход
    • 2x Порта HDMI 2.1 один до 8Kp60, другой до 4Kp60
    • 2x 4-канальных интерфейса MIPI-DSI до 2560×1600 @ 60 Гц, совместимые с MIPI DPHY 2.0 или CPHY 1.1
    • 1x USB-C (DisplayPort 1.4) до 4Kp30
  • Вход
    • 1x Входной порт HDMI 2.0 до 4Kp60
    • 2x 4-канальных интерфейса MIPI-CSI, совместимые с MIPI V1.2
• Аудио
  • Стереоразъем 3.5 мм
  • Цифровой звук через HDMI
  • 4-контактный разъем для двух аналоговых входов микрофона
• Сетевые интерфейсы
  • 2 порта 2.5GbE RJ45 через контроллеры Realtek RTL8125BG
  • Опционально WiFi и Bluetooth через слот M.2 Key-E (PCIe Gen2.1 x1 и USB 2.0) 2230
  • Опционально 4G LTE через слот M.2 Key-B (USB 2.0)
• USB
  • 1 порт USB 3.0 Type-A
  • 1 порт USB 3.0 Type-C с поддержкой режима DisplayPort Alt.
  • 2 порта USB 2.0 Type-A
• Расширение
  • 40-контактный GPIO-разъем с поддержкой до 28 линий GPIO, 6 UART, 1 I2C, 2 SPI, 8 ШИМ, 2 I2S
  • Слот M.2 Key-M с PCIe 3.0 x4 (обычно используется для NVMe SSD)
  • Слот M.2 Key-E с PCIe 2.1 x1 и хостом USB 2.0 (для WiFi/Bluetooth)
  • Слот M.2 Key-B с USB 2.0 (для 4G LTE)
• Отладка
  • Отладочный UART-порт USB-C
  • 3-контактный разъем отладочного UART (3.3 В)
• Прочее
  • Кнопки питания, MASK (для обновления eMMC) и сброса
  • 2 пользовательских светодиода
  • 2-контактный разъем для батарейки часов реального времени HYM8563TS
  • Разъем для вентилятора 5 В
  • ИК-приемник (38 кГц)
  • Перемычка выбора режима включения питания
• Источник питания – 12 В/4 А через разъем питания DC (5.5×2.1 мм) или клеммную колодку на 2 контакта
• Габариты
  • Плата: 110 x 80 мм (8-слойная PCB); монтажные отверстия под радиатор; монтажные отверстия во всех четырех углах
  • Корпус: 114.5 x 88.5 x30 мм
• Вес – 95 грамм без корпуса, 357 грамм с корпусом
• Температурный диапазон – от 0°C до +70°C

FriendlyELEC заявляет поддержку большого списка операционных систем, а именно: FriendlyWrt 21.02/24.10 (форки OpenWrt), FriendlyCore 20.04, OpenMediaVault 8.0.6, Android 14 Tablet, Android 14 TV, Debian 11 Desktop – XFCE (X11),  Debian 13 Core, Ubuntu 20.04 Desktop – LXQT (X11), Ubuntu 24.04 Desktop – GNOME (Wayland), Proxmox VE, Alpine-Linux и Buildroot Linux. Все образы основаны на Linux 6.1 LTS и U-boot-2017.09. Также поддерживается Armbian, но она указана как сторонняя ОС. Подробности можно найти на вики .

Учитывая минимальные изменения, можно предположить, что новая плата была представлена для обеспечения большей гибкости при закупке чипов памяти LPDDR4x и LPDDR5, с учетом текущей ситуации с ценами и доступностью оперативной памяти.

Хотя в спецификациях указана поддержка до 32 ГБ LPDDR5, FriendlyELEC продает NanoPC-T6 Plus только с 16 ГБ LPDDR5 и 64 ГБ флеш-памяти eMMC, другие варианты объема памяти или хранилища недоступны, по крайней мере, в онлайн-продаже. Плата продается за 199 долларов в магазине компании ; опциональный металлический корпус добавляет 22 доллара; другие аксессуары, такие как адаптер питания 12 В/4 А, радиатор, камера MIPI, сенсорный дисплей MIPI 7 дюймов и модуль WiFi RTL8822CE, доступны в качестве опций.
