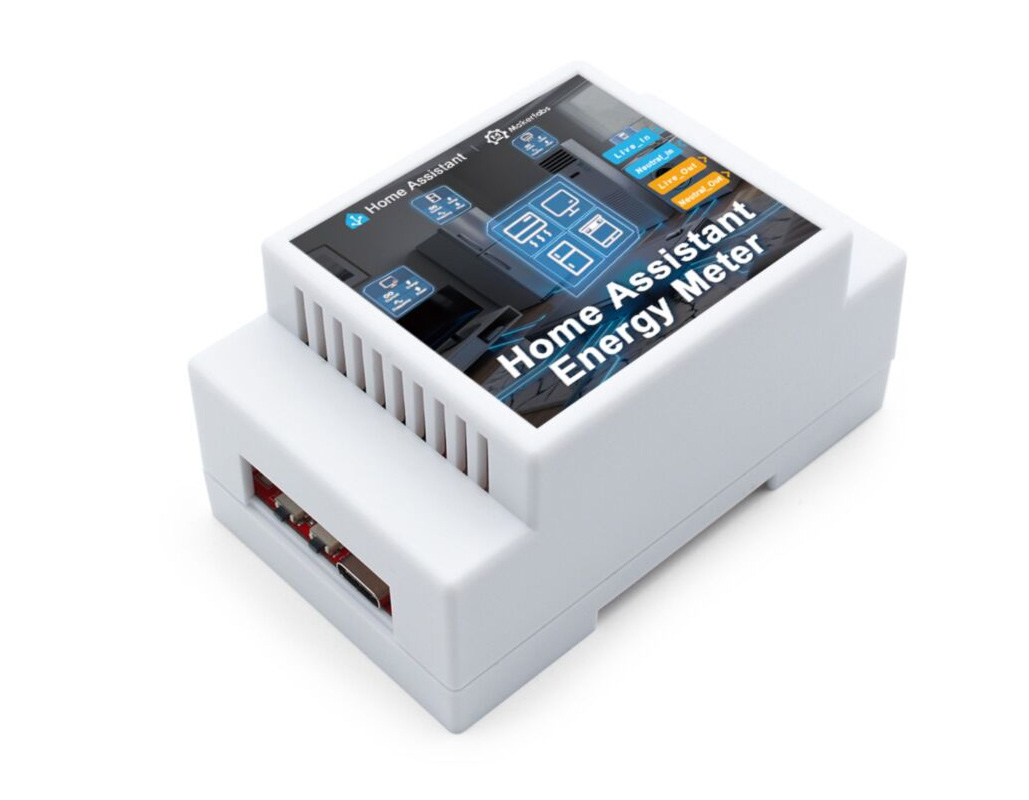

Energy Meter for Home Assistant — это модуль мониторинга и управления однофазной сетью на базе ESP32-S3, предназначенный для работы с Home Assistant через ESPHome. Он измеряет потребляемую мощность и энергию в реальном времени, а также имеет функцию дистанционного включения/выключения.

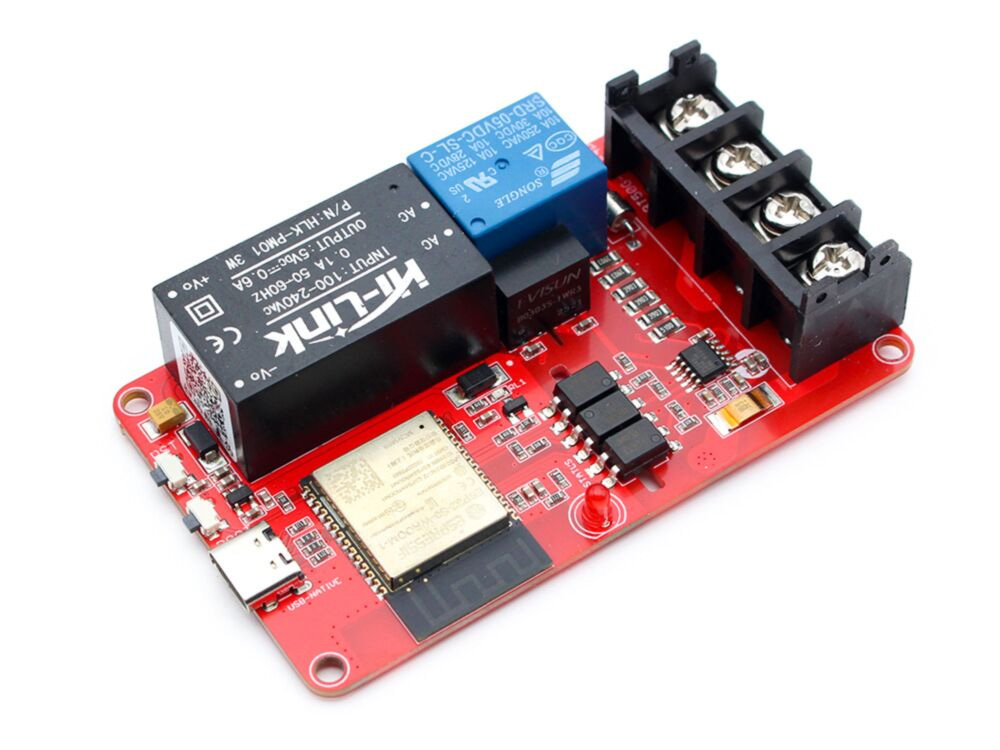

Устройство построено на базе энергоизмерительной микросхемы BL0942, не требующей калибровки, которая поддерживает измерения напряжения, тока, мощности и энергии с погрешностью менее 1%. Оно работает напрямую от сети переменного тока 100–240В, включает в себя встроенное 15А реле для коммутации нагрузки и обеспечивает гальваническую развязку для безопасности. Подключение осуществляется через USB и Wi-Fi с использованием ESPHome для простой прошивки, шифрования API и автоматического обнаружения в Home Assistant. Эти особенности делают его подходящим для умных домов, DIY-проектов мониторинга энергии, умных розеток, домашних энергетических панелей и проектов автоматизации.
Характеристики Energy Meter for Home Assistant:
- Основной модуль – Espressif Systems ESP32-S3-WROOM-1
- Система на кристалле – ESP32-S3
- ЦП – Двухъядерный Tensilica LX7 с частотой до 240 МГц с векторным расширением для задач ИИ/МО
- Память – 512 КБ SRAM
- Хранилище – Уточняется
- Беспроводная связь – WiFi 4 802.11b/g/n и Bluetooth 5.0 LE
- Антенна на печатной плате
- Система на кристалле – ESP32-S3
- Энергоизмерительная микросхема – BL0942, не требующая калибровки
- Погрешность измерения активной энергии – менее 1%
- Динамический диапазон – 4000:1
- Измерения напряжения, тока, мощности и энергии
- Реле – Встроенное одно 15А реле для управления нагрузкой
- USB – Порт USB Type-C для программирования и питания (нативный USB, без преобразователя UART)
- Прочее
- Кнопки Boot и Reset
- Светодиод питания
- Питание

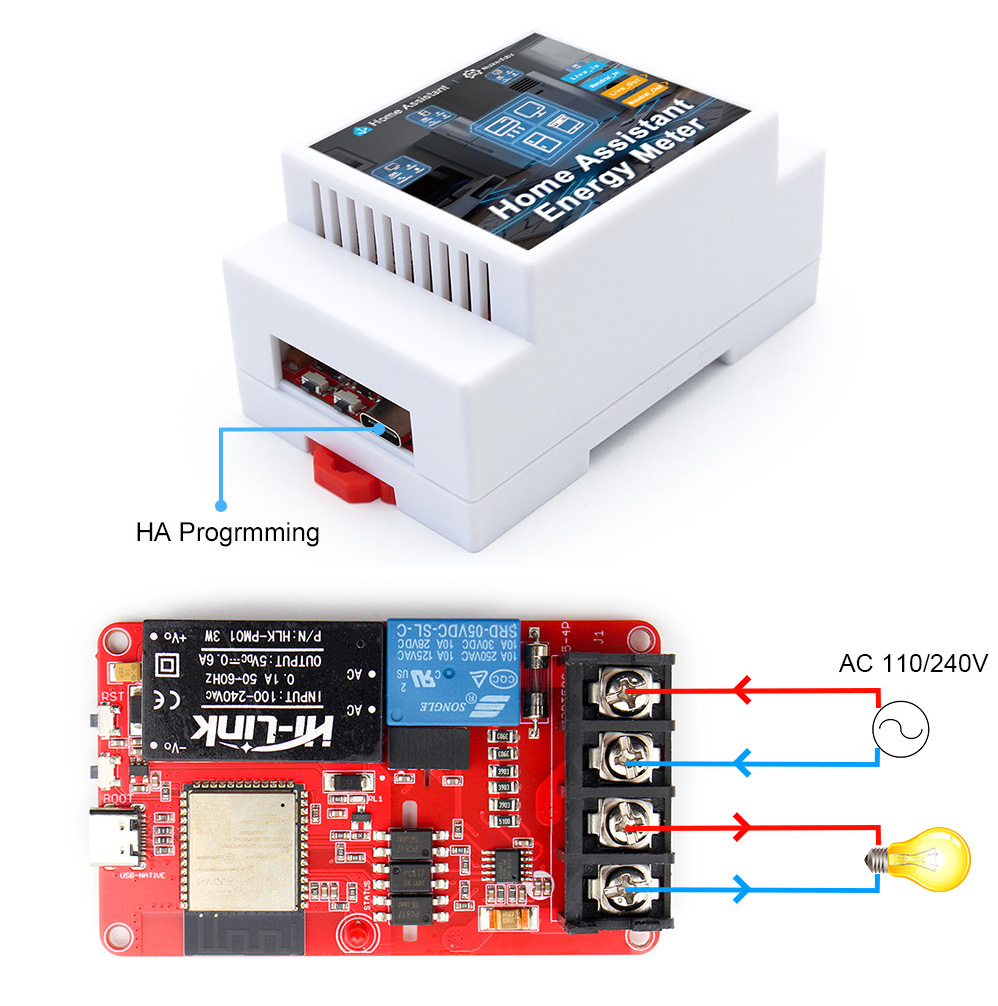

- Входные клеммы – Нейтраль (N), Фаза (L)
- Входное напряжение – 100-240В AC, 50/60Гц
- Выходные клеммы – Нейтраль и Фаза через реле
- Выходное напряжение – 100-240В AC, 50/60Гц
- Максимальная нагрузка – 15А, 3600Вт
- Модуль Hi-Link 3.3В питает ESP32
- Габариты – Уточняется
- Рабочая температура – –40°C до +85°C
Плата предназначена для работы с Home Assistant через ESPHome из коробки. Makerfabs предоставляет руководство с инструкциями по ее настройке с использованием Docker на Raspberry Pi, а также готовый файл конфигурации YAML. Поскольку измерительная микросхема BL0942 уже поддерживается ESPHome, нет необходимости писать сложный код или выполнять ручную калибровку. Достаточно один раз прошить прошивку через порт USB-C, и устройство появится в Home Assistant с элементами управления реле (GPIO16) и данными по напряжению, току и мощности в реальном времени. После первоначальной настройки также поддерживаются беспроводные OTA-обновления. Дополнительная информация, включая файлы конфигурации, ссылки на аппаратную конструкцию и даташит микросхемы BL0942, доступна в репозитории Makerfabs на GitHub .
Ранее уже освещались 2-канальное Wi-Fi реле переменного тока на ESP32-C3 , оснащенное той же встроенной энергоизмерительной микросхемой BL0942, и плата разработки T2-U , которая поддерживает микросхему BL0942 (как внешнюю) для проектов энергомониторов. К другим продуктам, совместимым с Home Assistant и имеющим функцию измерения мощности, относятся Seeed Studio XIAO-2CH-EM с двумя токовыми клещами, SONOFF POW Ring с одним токовым клещом и монитор батареи и питания PwrTool 500 от Voidbox , среди прочих.
Совместимый с Home Assistant энергомонитор на базе ESP32-S3 доступен в онлайн-магазине Makerfabs за $21.80 . В комплект входит собранный модуль с корпусом, но кабель USB-C для первоначальной настройки потребуется приобрести отдельно.
