Плата разработки ESP32-S3 оснащена рефлективным ЖК-дисплеем (RLCD) размером 4,2 дюйма, двойным массивом микрофонов и встроенным динамиком.

ESP32-S3 обеспечивает подключение по Wi-Fi 2.4 ГГц и Bluetooth 5 LE, а плата также включает в себя двойной микрофонный массив с АЦП ES7210 и аудиокодеком ES8311, а также встроенный динамик для голосового AI-взаимодействия. Другие особенности включают сенсор температуры и влажности SHTC3, часы реального времени PCF85063, слот для карты памяти microSD, а также несколько разъемов для расширения GPIO, UART и I²C. Питание, программирование и зарядка аккумулятора осуществляются через порт USB Type-C, подключенный к опциональному аккумулятору 18650. Области применения включают электронные календари, настольные дисплеи, голосовые устройства, мониторинг окружающей среды, а также энергоэффективные системы отображения для помещений или улицы.

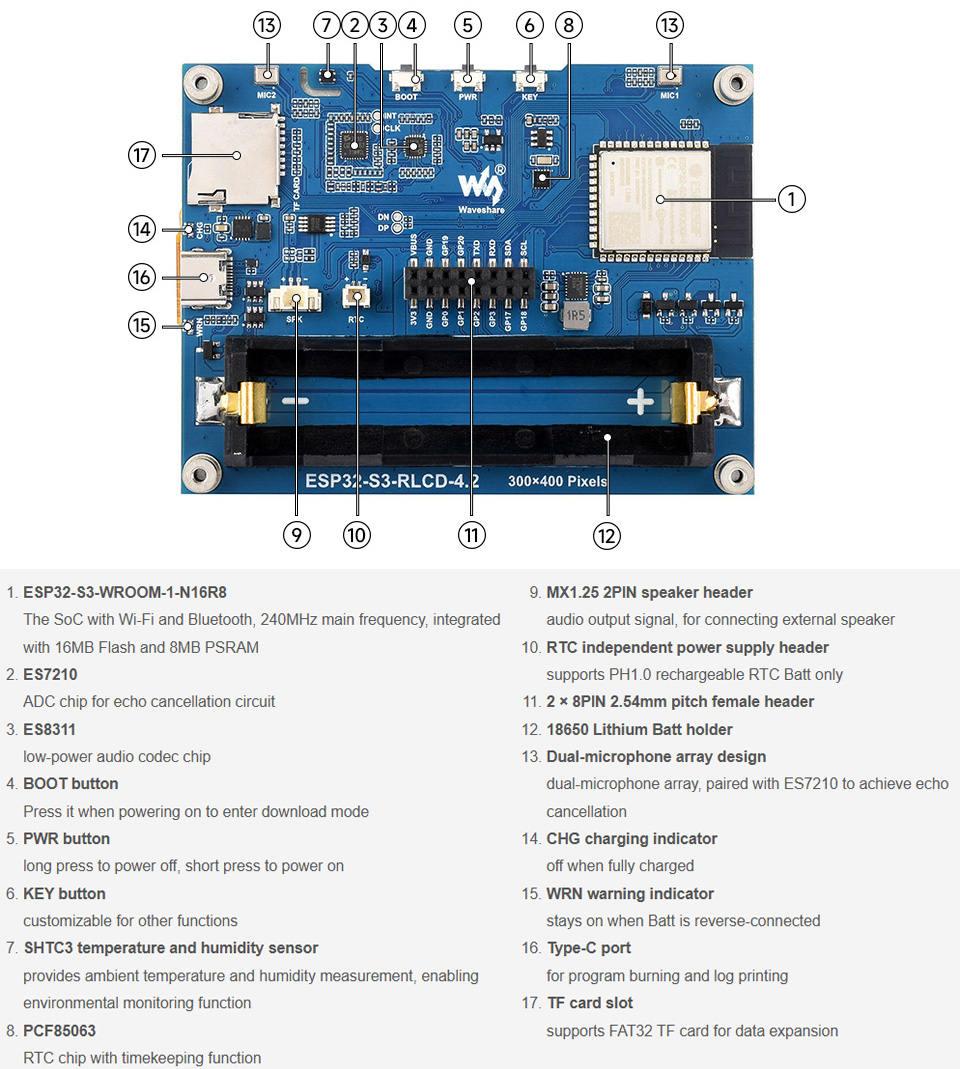

Характеристики ESP32-S3-RLCD-4.2

• Базовый модуль – Espressif Systems ESP32-S3-WROOM-1-N16R8
  • SoC –   ESP32-S3
    • ЦП – Двухъядерный процессор LX7 с частотой до 240 МГц
    • Память – 512 КБ SRAM, 8 МБ PSRAM
    • Хранилище – 384 КБ ПЗУ
    • Беспроводные интерфейсы – Wi-Fi 4 802.11b/g/n и Bluetooth 5.0 LE
  • Хранилище – 16 МБ флеш-памяти
  • Антенна на плате
• Хранилище – Слот для карты памяти MicroSD
• Дисплей – 4.2-дюймовый черно-белый рефлективный ЖК-дисплей (RLCD) 400 x 300 пикселей; драйвер ST7305; без подсветки (отражающий дисплей на окружающем свету)
• USB – Порт USB Type-C для питания, программирования и зарядки
• Аудио
  • Энергоэффективный аудиокодек ES8311
  • АЦП ES7210 для входа с микрофона с двойным микрофонным массивом
  • Встроенный динамик + разъем для внешнего динамика
  • Поддержка шумоподавления и эхоподавления
• Сенсоры – Датчик температуры и влажности SHTC3

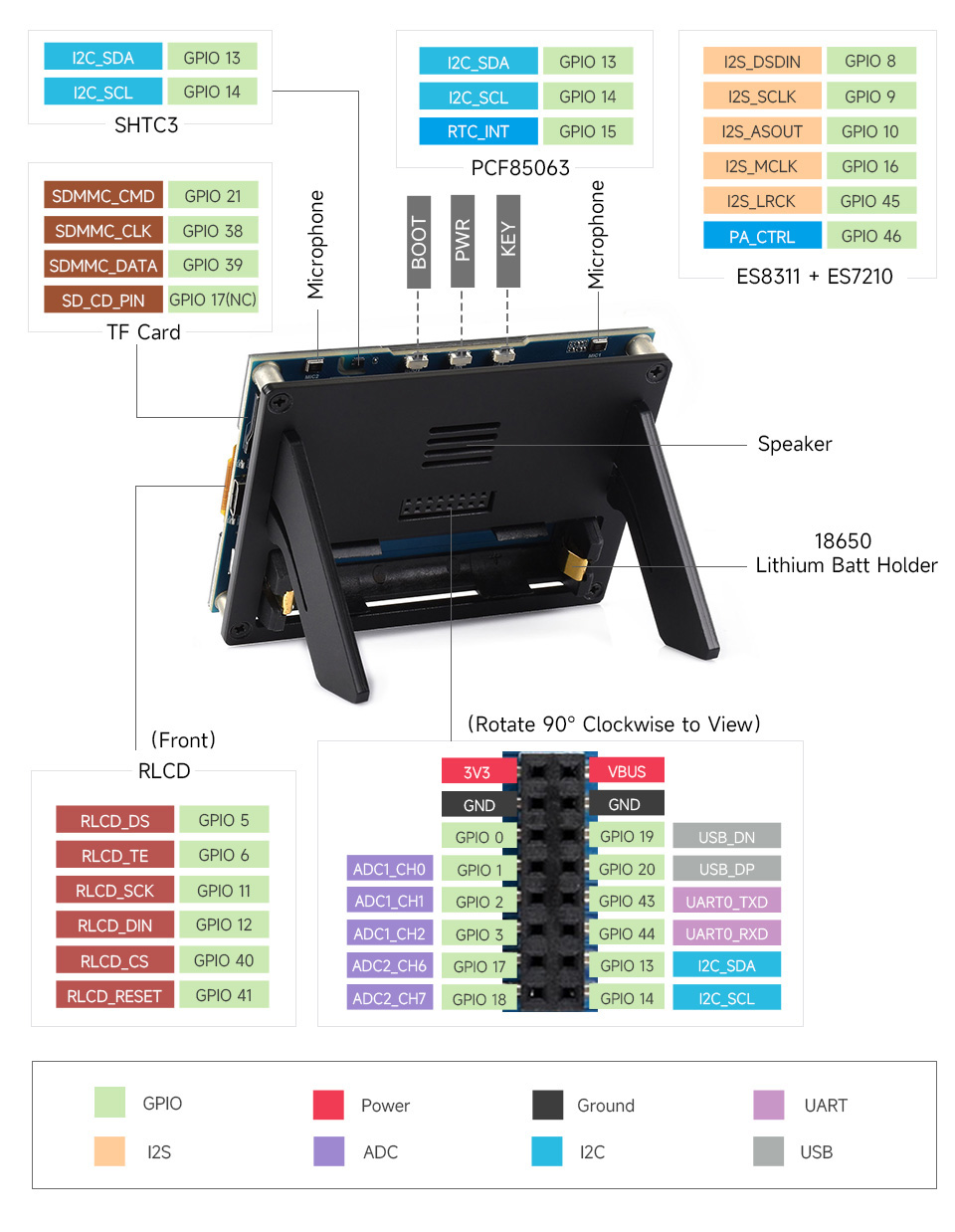

• Расширение – 2x 8-контактных разъема «мама» с шагом 2.54 мм с сигналами GPIO, UART, I²C, АЦП, USB
• Прочее
  • Кнопки питания (Power), загрузки (Boot) и пользовательская (User)
  • Микросхема часов реального времени PCF85063 с разъемом для независимого питания RTC
  • 2-контактный разъем для динамика MX1.25
  • Светодиод индикации заряда и предупреждения
• Питание
  • 5В от USB Type-C для питания, программирования и зарядки
  • Встроенный держатель литиевой батареи 18650 (опциональная версия с батареей)
  • Схема заряда и защиты батареи
  • Светодиоды заряда и предупреждения

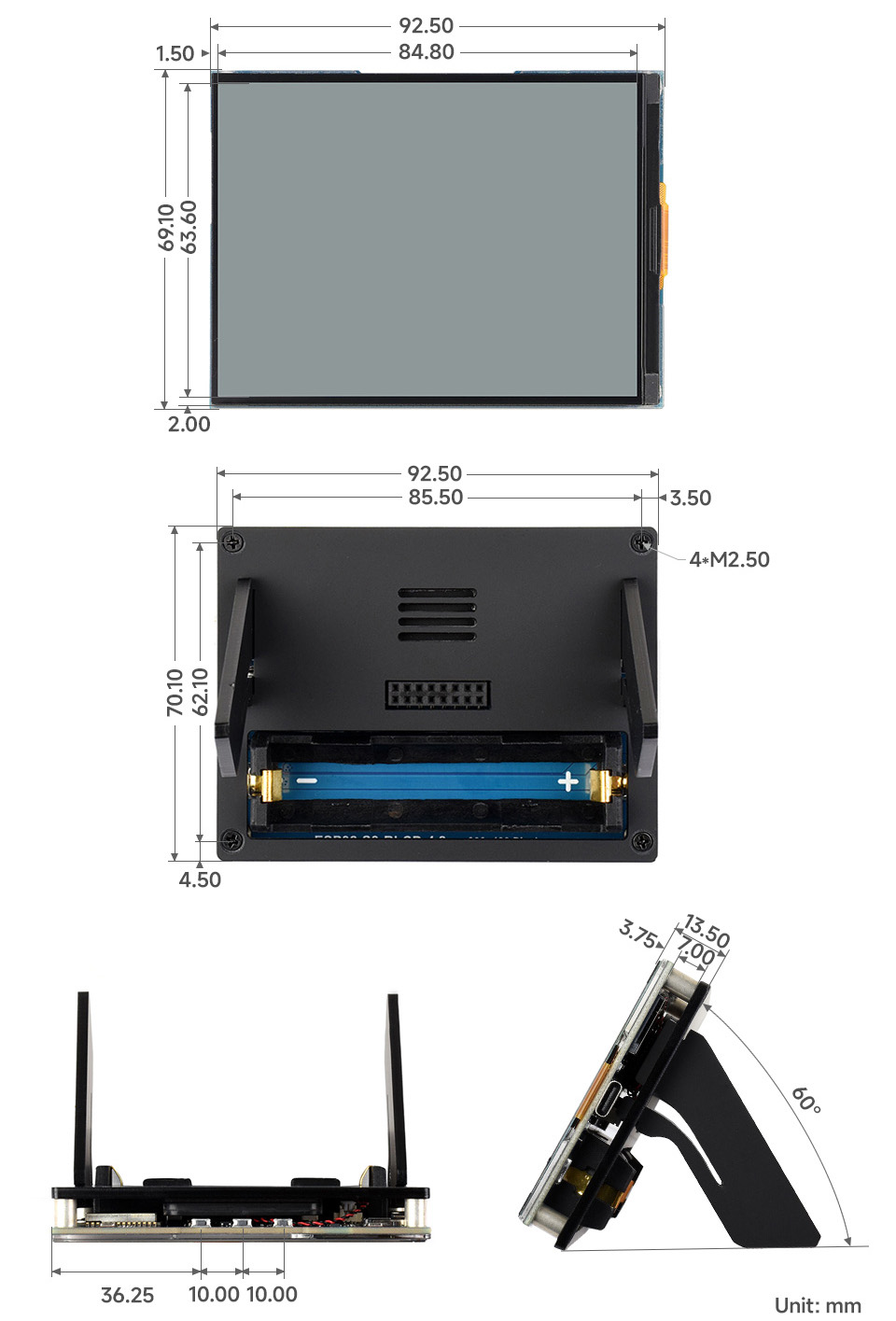

• Габариты
  • Общий размер – 92,5 × 70,1 x 13,5 мм (Ш × В × Г, вид спереди и сбоку)
  • Угол наклона – 60° (вид сбоку)
• Крепление – 4 отверстия M2.5

Что касается программного обеспечения, компания упоминает поддержку фреймворка ESP-IDF и Arduino IDE. Waveshare обычно предоставляет SDK, примеры проектов и документацию для драйвера рефлективного LCD, аудиовхода/выхода, подключения Wi-Fi и BLE, RTC, сенсоров и доступа к SD-карте на своем сайте, но на момент написания, вики для их последней платы разработки ESP32-S3 пуста.

Рефлективный LCD (RLCD) — это тип LCD, который использует окружающий свет вместо подсветки для отображения изображений, встречается в устройствах, таких как монитор Eazeye 24 дюйма 60 Гц 1920×1080 RLCD . Также был рассмотрен 15,6-дюймовый портативный трансфлективный LCD (TLCD), но технология отличается. Дисплей отражает падающий свет со своей поверхности, что обеспечивает очень низкое энергопотребление и удобочитаемость в ярких условиях, включая солнечный свет. Поскольку нет подсветки, RLCD потребляют меньше энергии, чем обычные LCD (но больше, чем дисплей e-paper), и выделяют меньше тепла, но они работают лучше всего при достаточном внешнем освещении.

ESP32-S3-RLCD-4.2/EN доступна на Aliexpress за $30.99/$33.99 на Amazon за $35.99/$37.99 , и на магазине Waveshare за $26.99/$24.99 с батареей или без. Плата разработки поставляется с опциональной перезаряжаемой литиевой батареей 18650, динамиком 8Ω 2W и отверткой.
