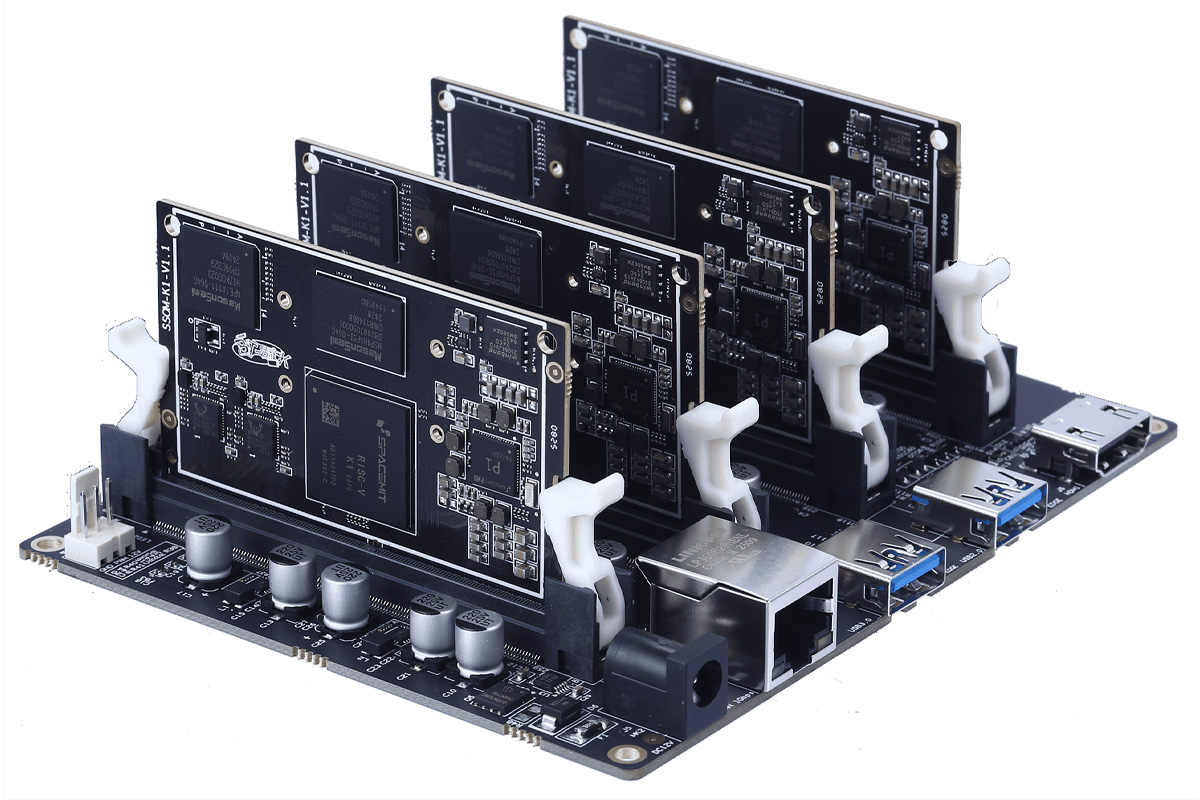

Bit-Brick Cluster K1 — это кластерная плата, предназначенная для установки до четырех системных модулей SSOM-K1 на базе восьмиядерного RISC-V процессора SpacemiT K1. Плата ориентирована на разработчиков, исследователей и системных интеграторов, работающих с периферийными вычислениями, задачами искусственного интеллекта и высокопроизводительными встраиваемыми приложениями.

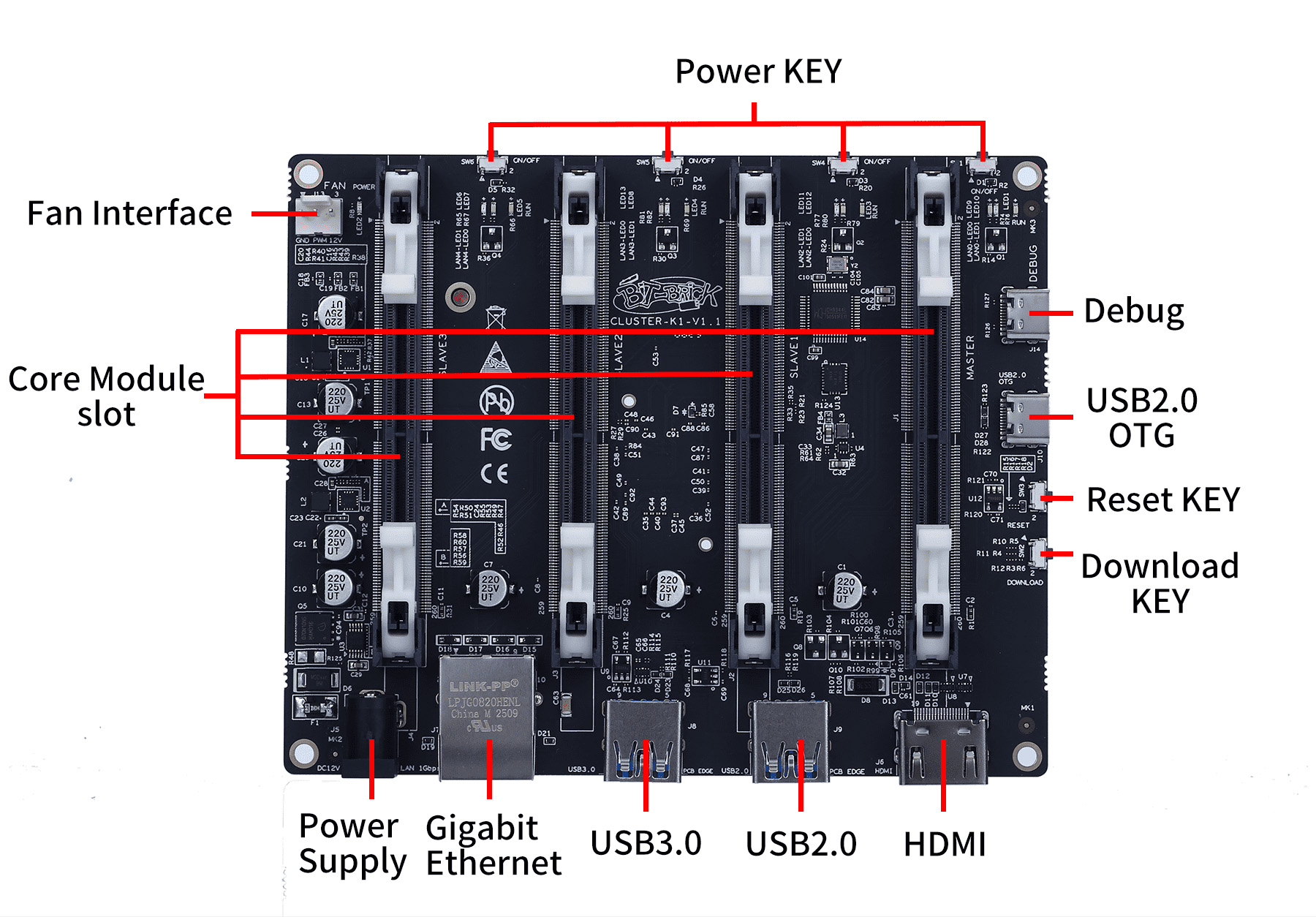

Cluster K1 использует встроенный чип гигабитного Ethernet-коммутатора для соединения четырех основных плат, предоставляя каждой независимый сетевой порт для быстрой и стабильной межнодовой связи с автоматическим назначением IP-адресов. Другие ключевые особенности включают порты USB 3.0/2.0, выход HDMI (только для основного слота), отладочный порт USB Type-C, слот M.2 M-Key для расширения хранилища, 3-контактный разъем питания вентилятора, а также выделенные кнопки питания, сброса и загрузки.
Системный модуль SSOM-K1 оснащен восьмиядерным 64-битным RISC-V процессором K1 с векторным расширением и аппаратным ускорением ИИ до 2 TOPS. Он комплектуется до 8 ГБ двухканальной памяти LPDDR4X, до 64 ГБ флеш-памяти eMMC и предлагает два гигабитных Ethernet-порта, выход HDMI 1.4 с поддержкой до 1080p60, два входа для камер MIPI CSI, интерфейс дисплея MIPI DSI, аудио I2S, PCIe 2.0, USB 3.0/2.0, CAN Bus и другие I/O. Модуль имеет размеры 82 × 50 мм, работает от фиксированного питания 5 В с типичным энергопотреблением около 2 Вт и рассчитан на работу в диапазоне температур от –40°C до +85°C.
Характеристики Bit-Brick Cluster K1:
- Поддерживаемые системные модули – До 4x основных плат Bit-Brick SSOM-K1, каждая с
- Система на кристалле – SpacemiT K1
- ЦП – 8-ядерный RISC-V X60 ( RV64GCVB ) с тактовой частотой 1,6 ГГц (примерный эквивалент Cortex-A55)
- ГП – Imagination IMG BXE-2-32 @ 819 МГц с поддержкой OpenGL ES3.2, Vulkan 1.3, OpenCL 3.0; 20 GFLOPS
- Видеопроцессор
- Декодер H.265, H.264, VP8, VP9, MPEG4, MPEG2 до 4K @ 60 кадр/с
- Кодер H.265, H.264, VP8, VP9 до 4K @ 30 кадр/с
- Поддержка одновременной обработки
- Кодирование 1080p60 + декодирование 1080p60
- Кодирование H.264/H.265 1080p30 + декодирование H.264/H.265 4Kp30
- Производительность ИИ – 2.0 TOPS (INT8) через «объединение ядер ЦП»
- Соответствие профилю RVA 22 RVV 1.0
- Системная память – ОЗУ 4 ГБ или 8 ГБ
- Хранилище – Флеш-память eMMC 16 ГБ, 32 ГБ или 64 ГБ
- Сеть – 2x PHY Gigabit Ethernet RTL8211F
- Интерфейс платы расширения – 260-контактный краевой соединитель SO-DIMM
- Интерфейсы дисплея
- Выход HDMI 1.4 до 1920 × 1080 @ 60 кадр/с
- 4-канальный MIPI DSI
- Камера – 2x 4-канальных MIPI CSI
- Аудио – 2x интерфейса I²S
- Сеть – 2x Gigabit Ethernet
- USB – 1x USB 3.0, 2x USB 2.0 (Host и OTG)
- Расширение
- 2x PCIe 2.0 (всего 2 линии)
- До 16 GPIO с 4x I²C, 3x SPI, 7x UART, 10x ШИМ, 2x SDIO, 1x шина CAN
- Интерфейсы дисплея
- Питание
- Напряжение питания – 5 В постоянного тока
- Типичное энергопотребление – ~2 Вт
- Габариты – 69.6 x 43 мм
- Рабочая температура – от −40 °C до +85 °C / от -20 °C до +75 °C (Промышленное исполнение для круглосуточной работы) [Противоречивые данные со страницы продукта и документации]
- Рабочая влажность – до 95%, без конденсации
- Система на кристалле – SpacemiT K1

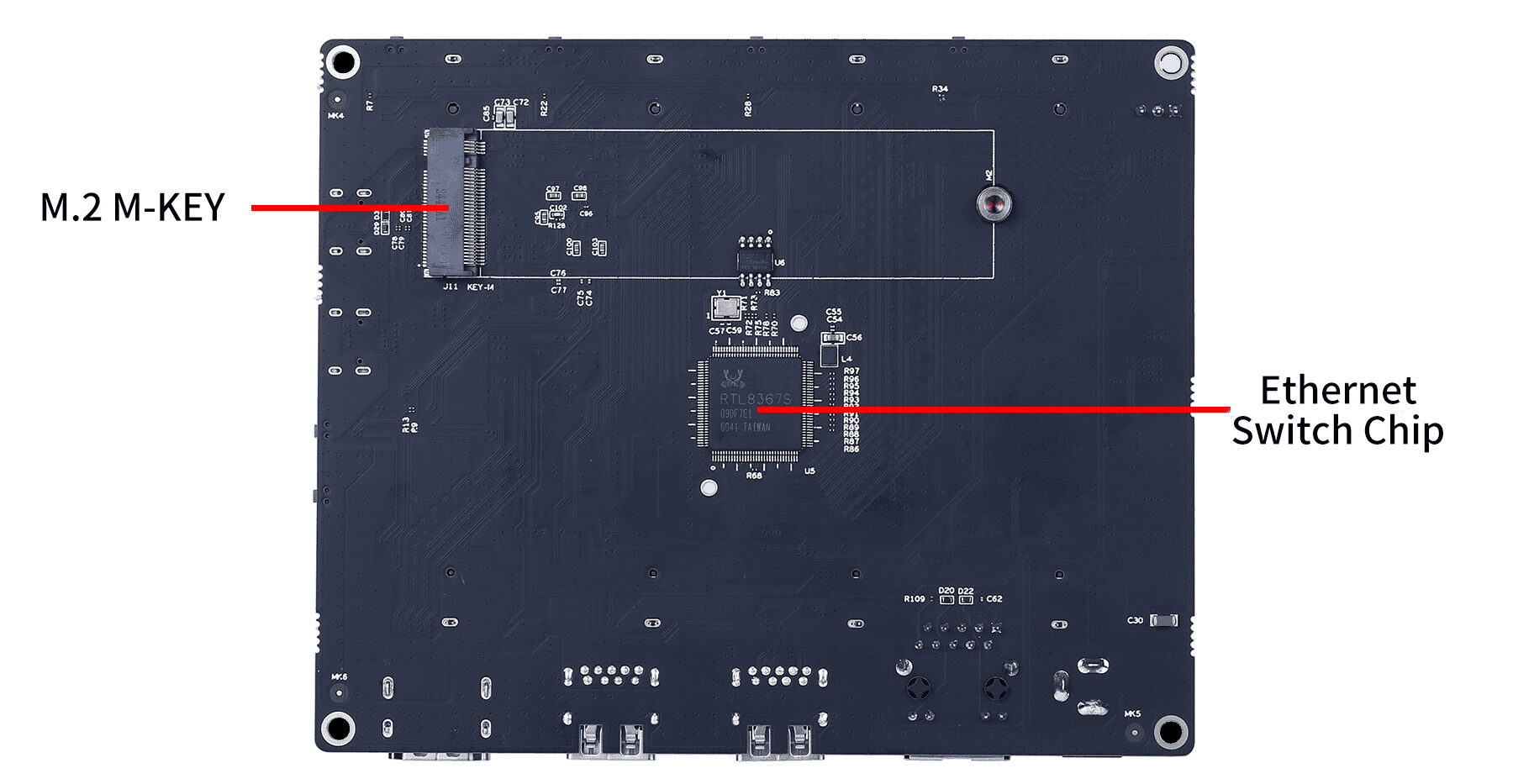

- Сетевое соединение – Встроенный чип Ethernet-коммутатора RealTek RTL8367S (один независимый порт на каждую системную плату)
- Накопители – Поддержка SSD M.2 NVMe
- Дисплей – Порт HDMI только для основного слота системной платы
- Сетевая часть – Порт Gigabit Ethernet RJ45 (аплинк)
- USB
- Порт USB 3.0 Host Type-A
- Порт USB 2.0 Host Type-A
- Порт USB 2.0 OTG Type-C
- Расширение – Слот M.2 M-Key (для накопителей или модулей расширения)
- Отладка – Отладочный порт USB Type-C (последовательный/вывод логов)
- Разное
- 4 кнопки питания, по одной для каждого модуля SoM
- Кнопки сброса и загрузки
- 3-контактный разъем питания для вентилятора
- Блок питания – 12 В постоянного тока, через разъем питания типа barrel jack
- Габариты – 129 мм x 105 мм (приблизительно)
Компания указывает, что SSOM-K1 представляет собой промышленный модуль SoM, способный работать в промышленном температурном диапазоне, однако на странице продукта и в документации приведены противоречивые данные о точном диапазоне.

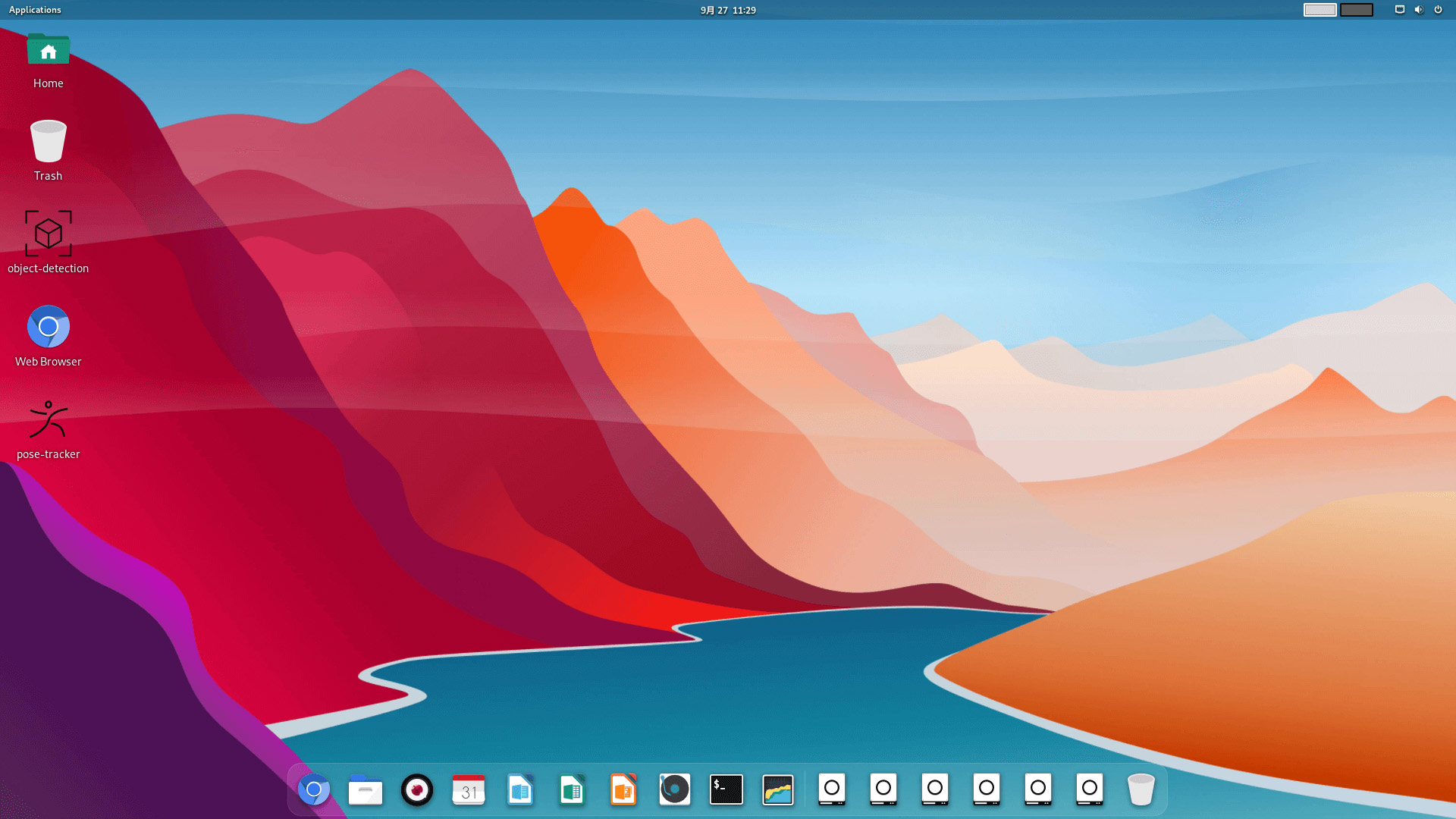

Программная поддержка Bit-Brick Cluster K1 и SSOM-K1 включает Bianbu OS , OpenHarmony и OpenWrt с предварительно скомпилированными образами и полным исходным кодом. Программный стек включает исходные коды ядра Linux, документацию по дереву устройств, руководства по драйверам периферии, кросс-компиляционные инструментальные цепочки и утилиты отладки. Для задач ИИ и машинного обучения платформа предоставляет инструменты для трансляции, оптимизации, тестирования и развертывания моделей, а также поддержку сред выполнения больших моделей, таких как Ollama, llama.cpp и Open-WebUI. Прошивка может быть загружена с помощью официальных инструментов прошивки, а вся информация о программных инструментах и инструкциях доступна на Страница документации Bit-Brick .

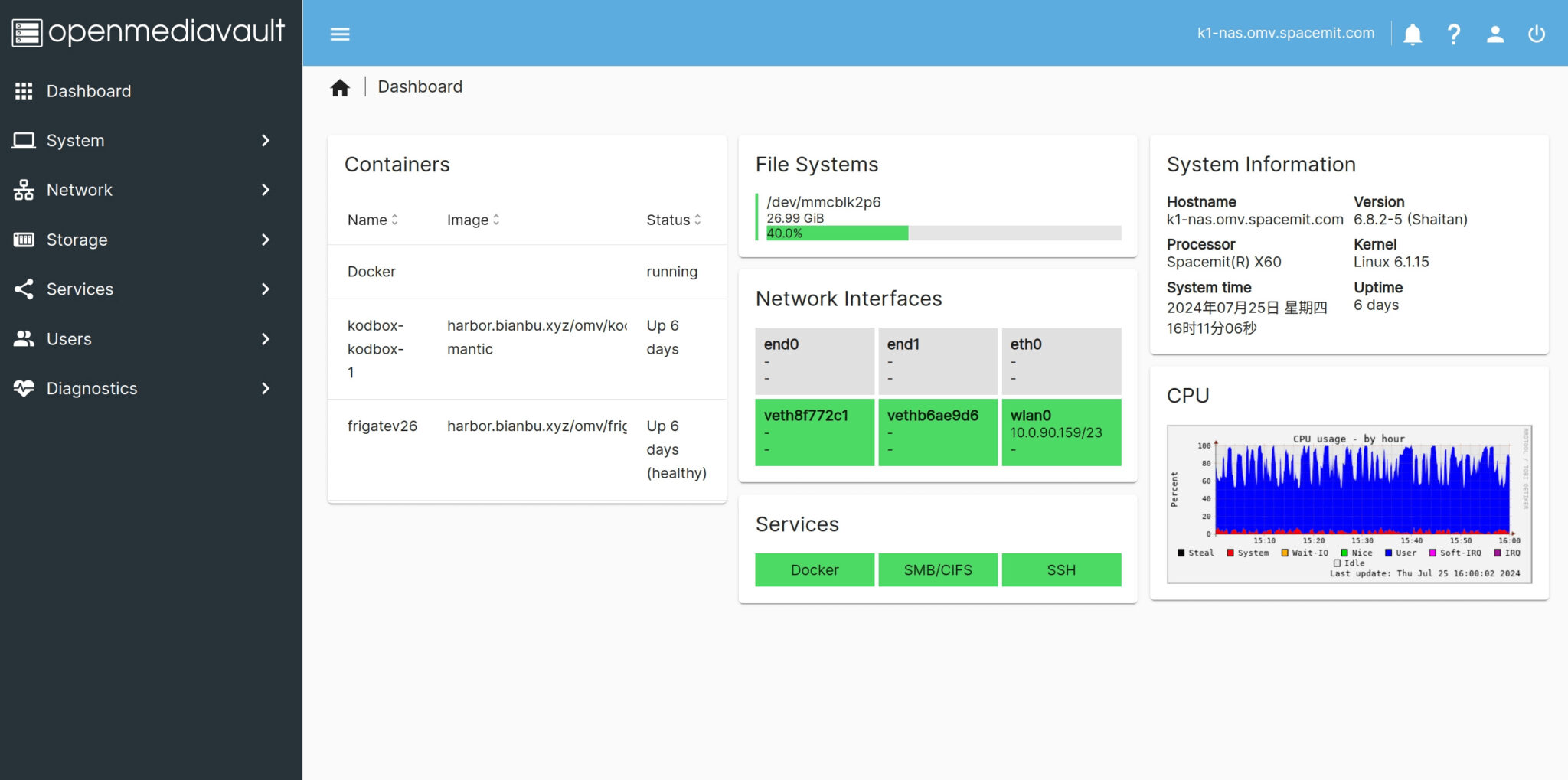

SSOM-K1 также поддерживает Bianbu NAS — облегченную операционную систему, разработанную специально для задач хранения данных и использования в качестве сервера. Она лишена графического десктопного интерфейса для экономии системных ресурсов и поставляется с предустановленным OpenMediaVault для управления файлами и Docker для запуска контейнеров, при этом позволяя использовать аппаратную часть для задач обработки видео.
Ранее процессор SpacemiT K1 встречался в модулях типа SoM, таких как Banana Pi BPI-CM6 и Jupiter NX , в одноплатных компьютерах (SBC), например, Banana Pi BPI-F3 и Sipeed LicheePi 3A, а также в полноценном 14-дюймовом ноутбуке . Кластерные платы на основе Arm и RISC-V существуют уже много лет, и среди альтернатив можно назвать Sipeed NanoCluster , кластер Turing Pi 2.5 и Lichee Cluster 4A , выполненный в форм-факторе mini-ITX.
Кластерная плата Bit-Brick Cluster K1 на RISC-V доступна на AliExpress за $125.67 без модуля. Каждый модуль добавляет от $82.51 до $140.06 в зависимости от конфигурации (2 ГБ/16 ГБ, 4 ГБ/32 ГБ или 8 ГБ/64 ГБ), а полный комплект начинается от чуть менее $400. Стоит отметить, что товар продается через стороннего продавца на AliExpress, поэтому цена может быть не оптимальной. Дополнительная информация находится на странице товара , включая ссылку на магазин Taobao для читателей из Китая.
