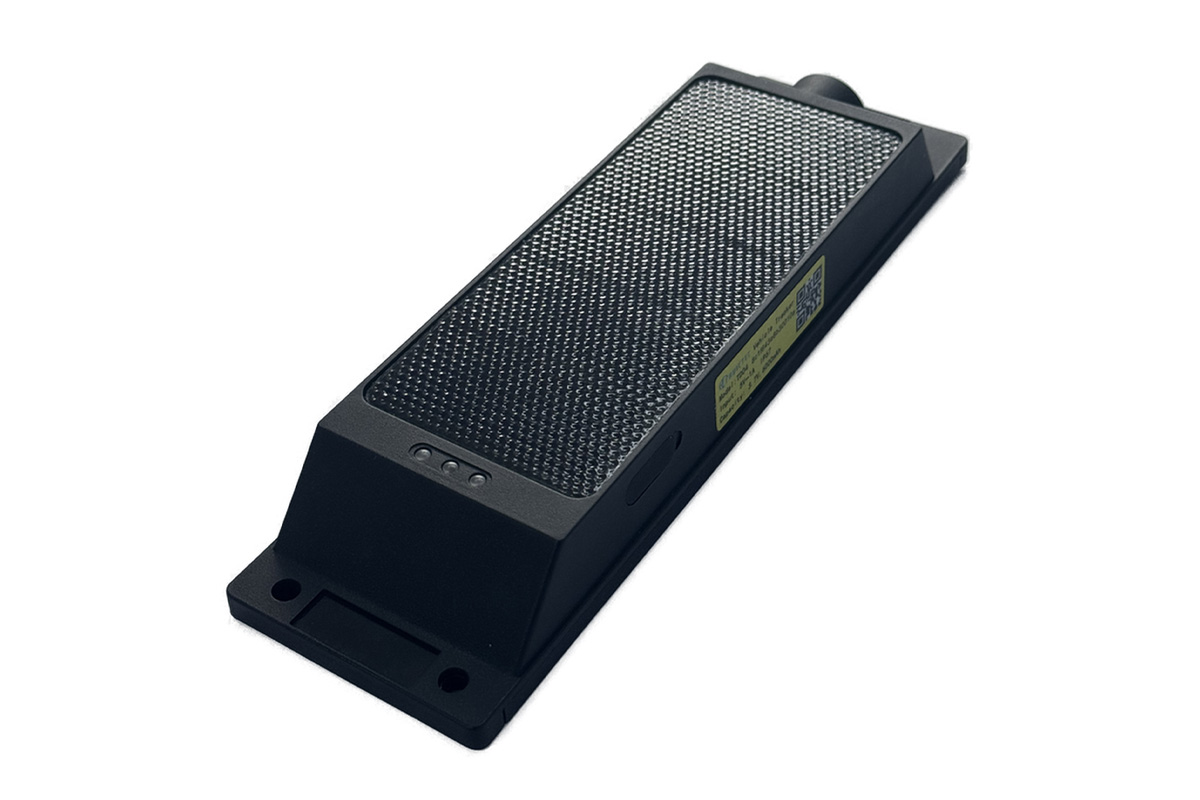

Разработанный компанией Ruictec в Китае, TD04 представляет собой энергоэффективный трекер на базе LoRa, который также оснащен поддержкой BLE и двухдиапазонного GNSS. Он поддерживает позиционирование как в помещении, так и на улице и подходит для управления автопарком, отслеживания активов и геозон в публичных или приватных сетях LoRaWAN с минимальным обслуживанием.
Устройство сочетает GNSS (L1/L5) для уличного позиционирования с отслеживанием в помещении на основе BLE. Оно автоматически переключается между двумя технологиями для оптимизации точности и энергопотребления, обеспечивая точность около 1–2 м на улице и 2–4 м в помещении. Устройство соответствует стандарту LoRaWAN 1.0.3, поддерживает активацию OTAA и ABP и работает в нескольких региональных диапазонах (EU868, US915, IN865, AS923 и других). Другие функции включают встроенный датчик движения (G-сенсор), настраиваемые интервалы отчетов и проверки связи, поддержку iBeacon, опциональный режим шлюза Bluetooth, конфигурацию по BLE, OTA-обновления и групповое обновление прошивки. Устройство питается от перезаряжаемой батареи емкостью 6000 мАч и поддерживает вход для солнечной панели мощностью 1.3 Вт, что обеспечивает до шести месяцев времени ожидания при сверхнизком токе в режиме сна. В сочетании с прочным корпусом со степенью защиты IP67 это делает его хорошо подходящим для непрерывного уличного развертывания в суровых условиях.
Технические характеристики Ruictec TD04:
- LoRa / LPWAN Связь
- Протокол − LoRaWAN 1.0.3
- Активация − OTAA (по умолчанию), ABP настраивается через BLE
- Частотные диапазоны − CN470, US915, AU915, AS923, EU868, IN865, KR920, RU864
- Мощность передачи − До 22 дБм (зависит от региона, настраивается)
- Чувствительность приемника
- −130 дБм @ SF9
- −123 дБм @ SF8
- −115 дБм @ SF7
- Скорость передачи данных − Зависит от региона, настраивается вручную (ADR отключен по умолчанию)
- Дальность связи − >1.5 км в городских условиях
- Позиционирование
- GNSS модуль − Двухдиапазонный GNSS (L1 + L5)
- Точность − ~1–2 метра
- Поведение GNSS
- Автоматически включается, когда маяки BLE не обнаружены
- Отключается, когда активно позиционирование по BLE в помещении для экономии энергии
- Интервал отчетов GNSS − Настраивается (от секунд до часов)
- Отчет о высоте − Поддерживается
- Bluetooth (BLE)
- Версия Bluetooth − 2.4 ГГц BLE 5.0
- Поддерживаемые форматы − iBeacon, пользовательские форматы BLE
- Позиционирование по BLE − Позиционирование в помещении на основе RSSI (~2–4 м точности)
- Интервал сканирования BLE − Настраивается (от секунд до часов)
- Фильтрация по порогу RSSI − Поддерживается для исключения обнаружения слабых или ложных маяков
- Поддержка маяков:
- Маяки-локаторы
- Маяки для активов
- Маяки приближения и тревоги
- Прочее − Может работать как BLE-шлюз
- Сенсоры – Встроенный G-сенсор
- Прочее – 3 светодиода (Скорее всего, для питания, GNSS и BLE)
- Питание
- Аккумулятор: 6000 мА·ч, литий-ионный, перезаряжаемый, с поддержкой зарядки от солнечной панели 5.5 В / 1.3 Вт
- Ток в режиме сна
- ~20–50 мкА (Неподвижное состояние)
- < 10 мкА Глубокий сон (По расписанию)
- Максимальный рабочий ток: ~102 мА @ 20 дБм
- Время ожидания: До 6 месяцев (зависит от конфигурации и использования)
- Функции управления питанием
- Пробуждение по движению
- Запланированные периоды сна
- Адаптивное переключение GNSS/BLE
- Габариты – 222 × 66 × 29 мм
- Вес – 348 грамм
- Температурный диапазон
- Рабочий − от −20°C до +80°C
- Хранения − от −40°C до +85°C
- Степень защиты оболочки − IP67
Этот умный трекер сочетает LoRaWAN, GNSS и Bluetooth для передачи данных о местоположении с максимальной экономией энергии. При включении он подключается к сети LoRaWAN и начинает отправлять heartbeat-сообщения с информацией о заряде батареи, движении и статусе радио. Во время нормальной работы трекер остается в состоянии низкого энергопотребления в неподвижном состоянии, но при обнаружении движения он сначала сканирует ближайшие BLE-маяки для определения местоположения в помещении без использования GNSS. Если сигналы BLE не обнаружены, он автоматически включает GNSS для получения точных координат на улице. Все данные о местоположении, полученные на основе BLE или GNSS, передаются по LoRaWAN, что позволяет осуществлять отчеты на большие расстояния с минимальным энергопотреблением. Это автоматическое переключение с BLE на GNSS делает трекер хорошо подходящим для сценариев отслеживания автопарка и транспортных средств, которые перемещаются между помещением и улицей, сохраняя при этом длительное время автономной работы.

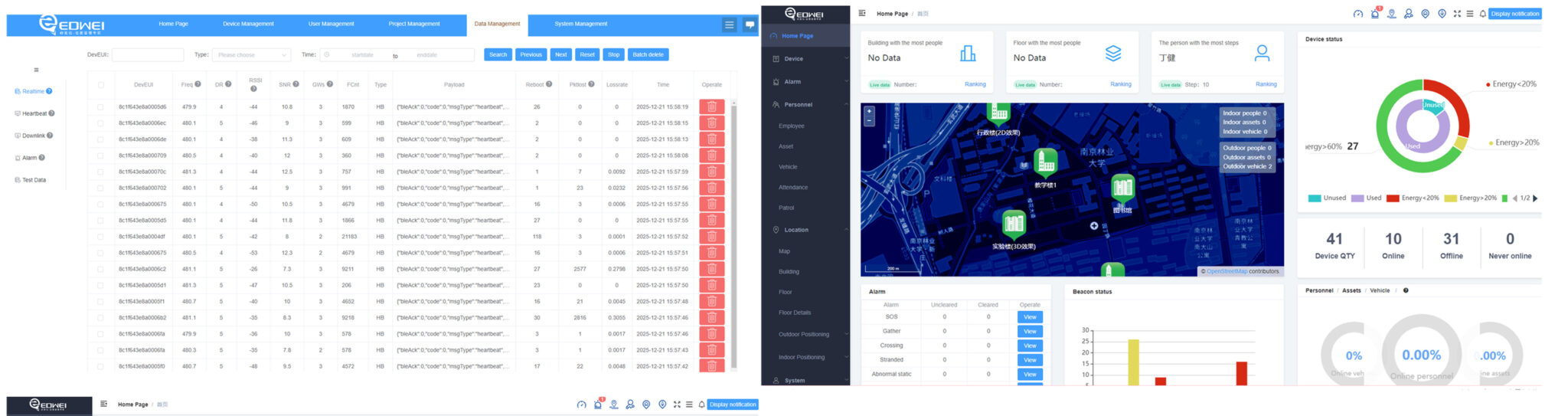

Трекер Ruictec поддерживает спецификацию LoRaWAN 1.0.3 и может быть настроен с использованием режимов сетевой активации OTAA (Over-The-Air Activation) и ABP (Activation By Personalization). Конфигурация осуществляется через BLE, что позволяет пользователям изменять ключи (DevEUI, AppEUI, AppKey) и частотные планы без использования физических портов. Визуализация во внешнем интерфейсе доступна в репозитории location_web , в то время как внутренняя логика использует библиотеку для разработки edwei . Кроме того, устройство поддерживает OTA-обновление прошивки по Bluetooth, включая групповые обновления через специальный ключ, и может интегрироваться со сторонними системами, такими как Quuppa, для высокоточного позиционирования AOA (Angle of Arrival).
На рынке уже существует множество решений для отслеживания, и некоторые примеры включают Valetron Systems Valtrack V4 , который основан на ESP32-C3 и поддерживает подключение 4G LTE, MicTrack MT700 , использующий сотовые сети LTE-M и NB-IoT и оснащенный более емкой батареей на 7800 мА·ч, а также Mictrack MT600 4G LTE GPS tracker , который можно использовать с различным GPS-софтом, таким как открытые OpenGTS и Traccar. Модель Ruictec TD04, рассмотренная в этой статье, ориентирована на энергоэффективное отслеживание с использованием LoRaWAN и переключения между BLE и GNSS.
Трекер Ruictec TD04 с поддержкой LoRa, BLE и GNSS доступен на Tindie за $49.00 . Дополнительная информация также доступна на их сайте .
