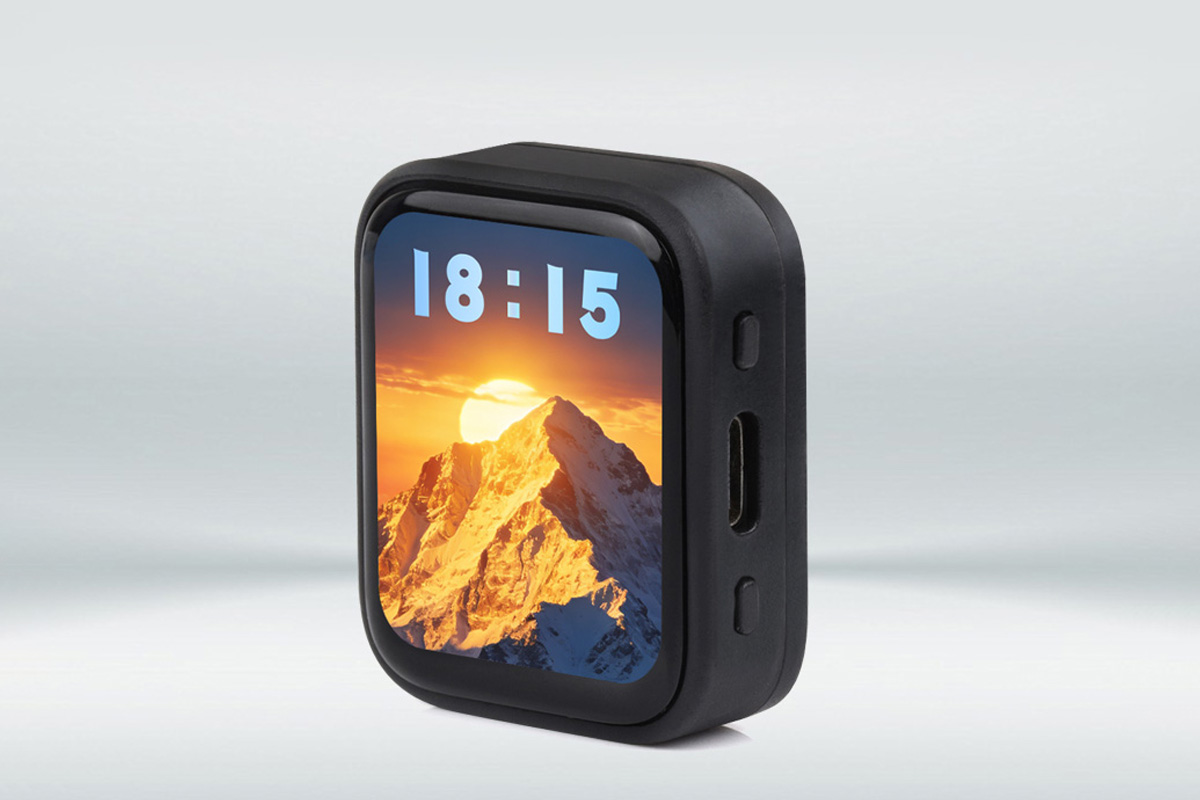

Плата разработки ESP32-C6 оснащена 1,8-дюймовым AMOLED сенсорным дисплеем, встроенным микрофоном, динамиком, IMU, RTC и другими функциями

По сравнению с такими платами, как Waveshare ESP32-S3-LCD-1.28 ,   ESP32-S3-Touch-LCD-1.69 (на основе ESP32-S3) и ESP32-P4-WIFI6-Touch-LCD-3.4C/4C (на основе ESP32-P4), эта плата построена на беспроводном SoC ESP32-C6 с поддержкой 2,4 ГГц Wi-Fi 6, Bluetooth 5 LE, Zigbee и Thread. Она также включает 16 МБ внешней флеш-памяти и AMOLED-дисплей с разрешением 368 × 448, 16,7 млн цветов и поддержкой емкостного сенсорного ввода. Питание управляется PMIC AXP2101 для поддержки литий-ионных аккумуляторов и их зарядки. Типичные области применения включают панели управления для умного дома, носимые и портативные IoT-устройства, голосовые ассистенты, регистраторы данных, портативные информационные панели и встраиваемые прототипы, ориентированные на HMI.

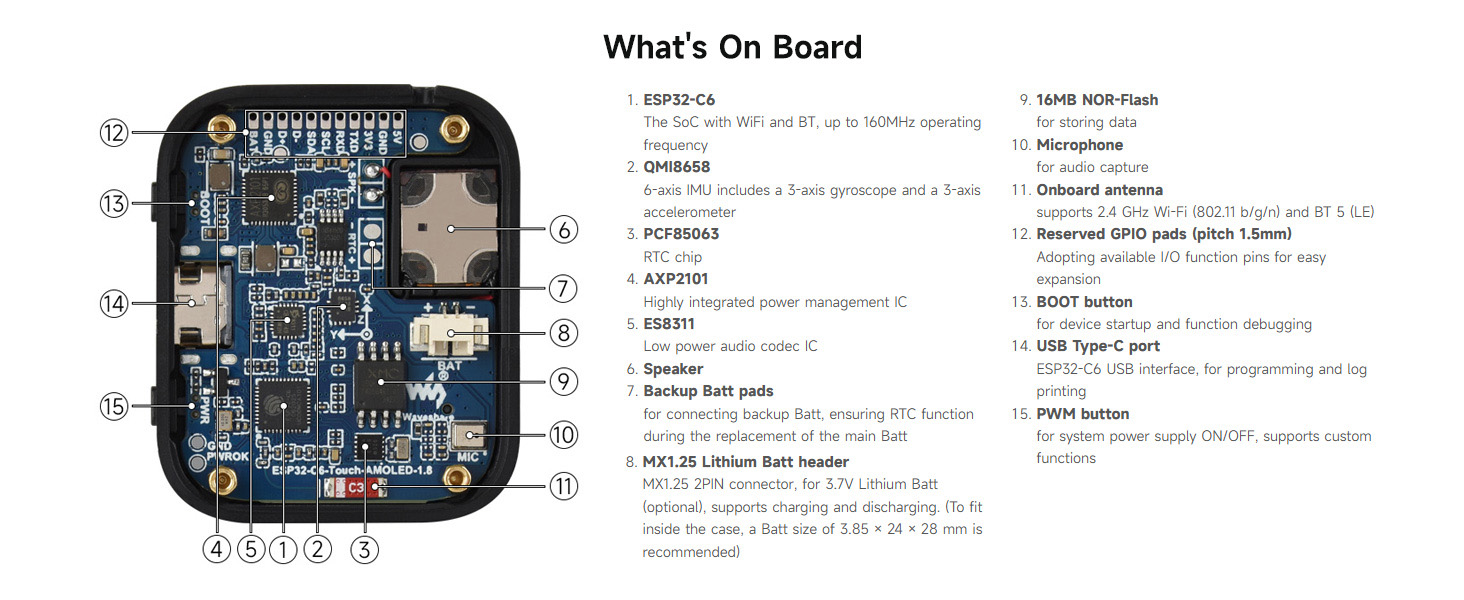

Технические характеристики Waveshare ESP32-C6-Touch-AMOLED-1.8:

• SoC – Espressif Systems   ESP32-C6
  • ЦПУ
    • Однокристальный 32-разрядный RISC-V с тактовой частотой до 160 МГц
    • Энергоэффективное ядро RISC-V с частотой до 20 МГц
  • Память/Хранилище – 512 КБ SRAM, 320 КБ ПЗУ
  • Беспроводная связь – 2,4 ГГц Wi-Fi 6, Bluetooth 5.3 и радиоинтерфейс 802.15.4 для Thread/Zigbee
• Хранилище
  • 16 МБ внешней NOR-флеш-памяти
  • Слот для карты памяти microSD
• Дисплей – 1,8-дюймовый емкостный AMOLED с разрешением 368 x 448, 16,7 млн цветов, драйвер SH8601 QSPI, емкостной сенсорный контроллер FT3168 или FT6146 I2C
• Аудио
  • ES8311 энергоэффективный аудиокодек
  • Встроенный микрофон и динамик
• USB – Порт USB-C для питания, программирования и интерфейса USB-устройства
• Датчик – QMI8658 6-осевой IMU.
  • Разрешение акселерометра – 16 бит; Диапазон (опционально): ±2, ±4, ±8, ±16g.
  • Разрешение гироскопа – 16 бит; Диапазон (опционально) – ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048°/сек.
• Расширение – 11 контактных площадок для пайки под USB, UART, BAT, I2C, 5V, 3.3V и GND (шаг 1,5 мм)
• Прочее
  • Кнопки питания (PWR) и BOOT
  • Часы реального времени PCF85063 с опциональными контактными площадками для резервной батареи для сохранения времени RTC
  • Встроенная чип-антенна для 2,4 ГГц Wi-Fi и Bluetooth 5 (LE)
• Питание
  • 5 В через порт USB-C
  • Разъем MX1.25 для опционального перезаряжаемого литиевого аккумулятора 250 мАч
  • PMIC AXP2101, управляющий зарядкой аккумулятора, разрядом и оптимизацией питания

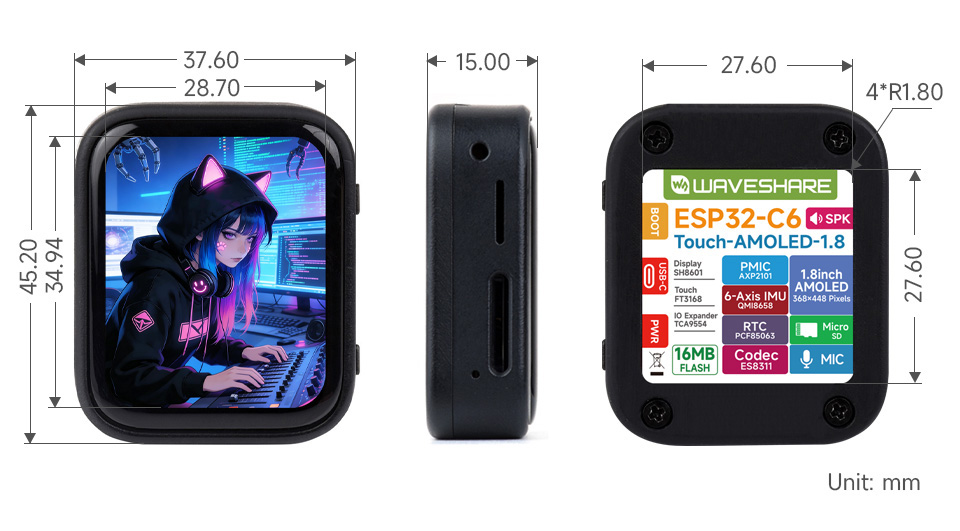

• Габариты – 45,2 x 37,6 x 15 мм

Поскольку устройство построено на ESP32-C6, его можно программировать с помощью фреймворка ESP-IDF или Arduino IDE, а Waveshare предоставит примеры проектов для AMOLED, емкостного сенсорного ввода, IMU, RTC, аудиокодека и карты microSD на своем Wiki , как только он будет обновлен… Хорошая новость заключается в том, что вики для ESP32-C6-Touch-LCD-1.83 доступна. Это схожая конструкция, но с LCD вместо AMOLED, и демонстрационные пакеты и примеры кода, вероятно, можно будет незначительно адаптировать.

Количество отладочных плат на основе ESP32 с интегрированным дисплеем, выпускаемых Waveshare или конкурентами, впечатляет. Среди недавних релизов можно отметить ESP32-P4-WIFI6-Touch-LCD-3.4C/4C с круглым 3,4- и 4-дюймовым IPS-дисплеем и 10-точечным емкостным сенсорным экраном, ESP32-S3-LCD-1.28 с небольшим 1,28-дюймовым LCD-дисплеем, разъемами для расширения GPIO и встроенным портом USB Type-C, и Elecrow 2.8-inch round IPS display , который оснащен мини-HDMI входом и поставляется в корпусе из фрезерованного алюминия.

Плата разработки с сенсорным дисплеем Waveshare ESP32-C6-Touch-AMOLED-1.8 доступна на Amazon за 43,99 доллара с доставкой , на  Aliexpress за 30,59 доллара и напрямую в магазине Waveshare за 28,99 доллара плюс доставка . Аккумулятор доступен в качестве опции и добавляет около 1-2 долларов в зависимости от магазина.
