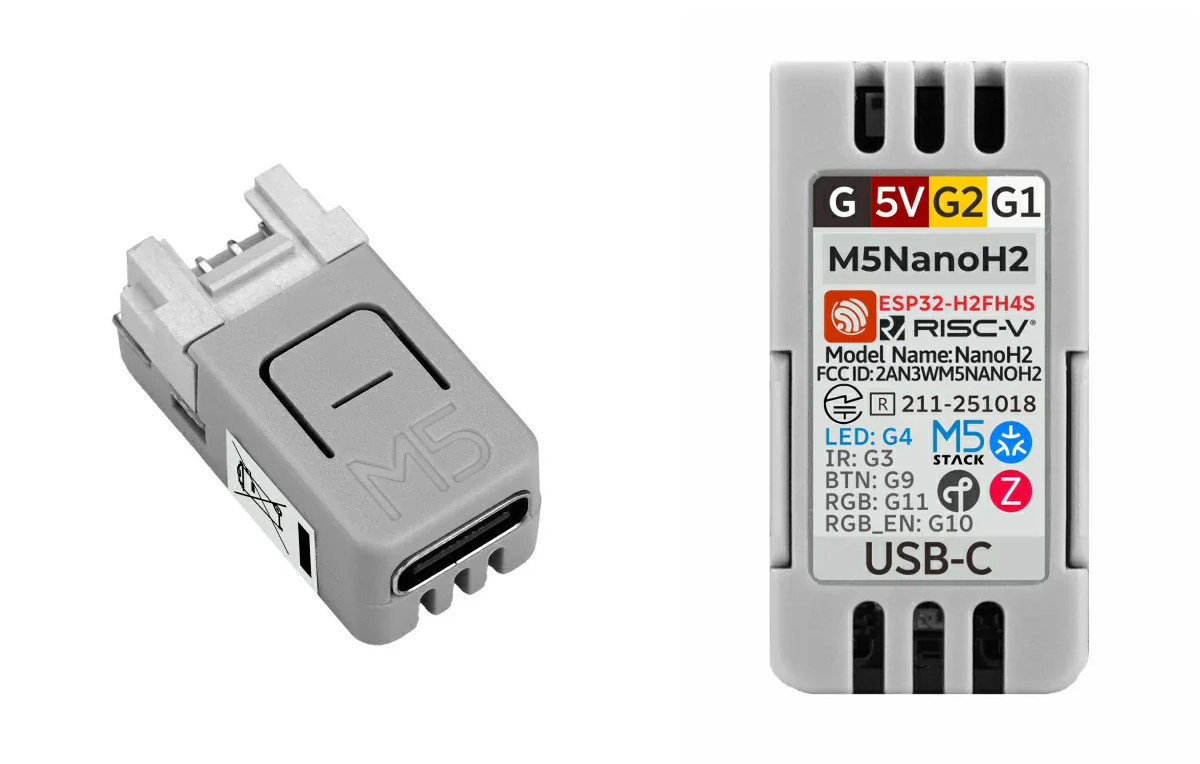

M5Stack NanoH2 – это ультракомпактный автономный набор для разработки IoT, построенный на беспроводном SoC ESP32-H2 от Espressif Systems с поддержкой Zigbee, Thread и Matter, предназначенный для умного дома и энергоэффективных беспроводных приложений.
Он также оснащен встроенным светодиодом, RGB-светодиодом, инфракрасным передатчиком, портом Grove для расширения, пользовательской кнопкой и портом USB-C для питания и программирования. Внешне он очень похож на Unit Gateway H2 , представленный в марте прошлого года, с SoC ESP32-H2 и разъемом Grove. Но в то время как предыдущая модель разработана как плата расширения для других продуктов M5Stack, NanoH2 представляет собой автономный набор для разработки, который можно использовать напрямую без дополнительной платы от M5Stack.
Характеристики M5Stack NanoH2:
- SoC – Espressif Systems ESP32-H2FH4
- ЦП – 32-битный RISC-V SoC с тактовой частотой до 96 МГц
- Память – 320 КБ SRAM, 4 КБ LP-памяти
- Накопитель – 128 КБ ПЗУ, 4 МБ флеш-памяти
- Беспроводная связь – радиоинтерфейс 802.15.4 с поддержкой Zigbee 3.0, Thread 1.4 и Matter. (Примечание: ESP32-H2 также поддерживает Bluetooth 5.2 LE/Mesh, но в данном контексте это не упоминается)
- USB – 1 порт Type-C для питания, программирования и отладки
- Расширение – 4-контактный разъем Grove (максимальная нагрузка: 4.43 В постоянного тока при 2 А)
- Дополнительно
- Пользовательская кнопка
- RGB-светодиод WS2812, Пользовательский светодиод
- ИК-передатчик – дальность до 395 см при правильной ориентации (снижается до 10 см при угле 90° к цели, поэтому ключевым фактором является правильная ориентация)
- Дальность связи Thread (OpenThread) – до 225 м с процентом потерь пакетов 0%
- Керамическая антенна 2.4 ГГц
- Питание
- Потребляемая мощность при 5 В постоянного тока
- IEEE 805.15.4 – Передача: 18.68 мА / Прием: 18.82 мА
- ИК-пульт – 6.80 мА
- RGB (белый) – 10.79 мА
- Светодиод – 12.34 мА (максимальная яркость)
- Габариты – 23.5 x 12.0 x 9.5 мм
- Вес – 2.5 или 3.7 грамма (в зависимости от источника)
NanoH2 предназначен для приложений умного дома, промышленного управления, потребительской электроники и энергоэффективных беспроводных коммуникационных узлов. M5Stack предоставляет поддержку платы для Arduino IDE и фреймворка ESP-IDF. Схемы и краткое руководство по началу работы с M5NanoH2 с использованием Arduino IDE, а также примеры для Zigbee и Thread и документацию по API можно найти на сайте M5stack .
Платформа ESP32-H2 была впервые анонсирована в 2021 году и доступна уже некоторое время, но в последнее время мы не видели и не писали о многих устройствах на ее базе. В этом году на CNX Software она была представлена только в составе Gateway Unit H2 и платы Waveshare ESP32-H2-Zero . Больше выбора – это хорошо.
M5Stack продает плату для разработки IoT NanoH2 на базе ESP32-H2 за $6.95 на AliExpress или в интернет-магазине компании .
