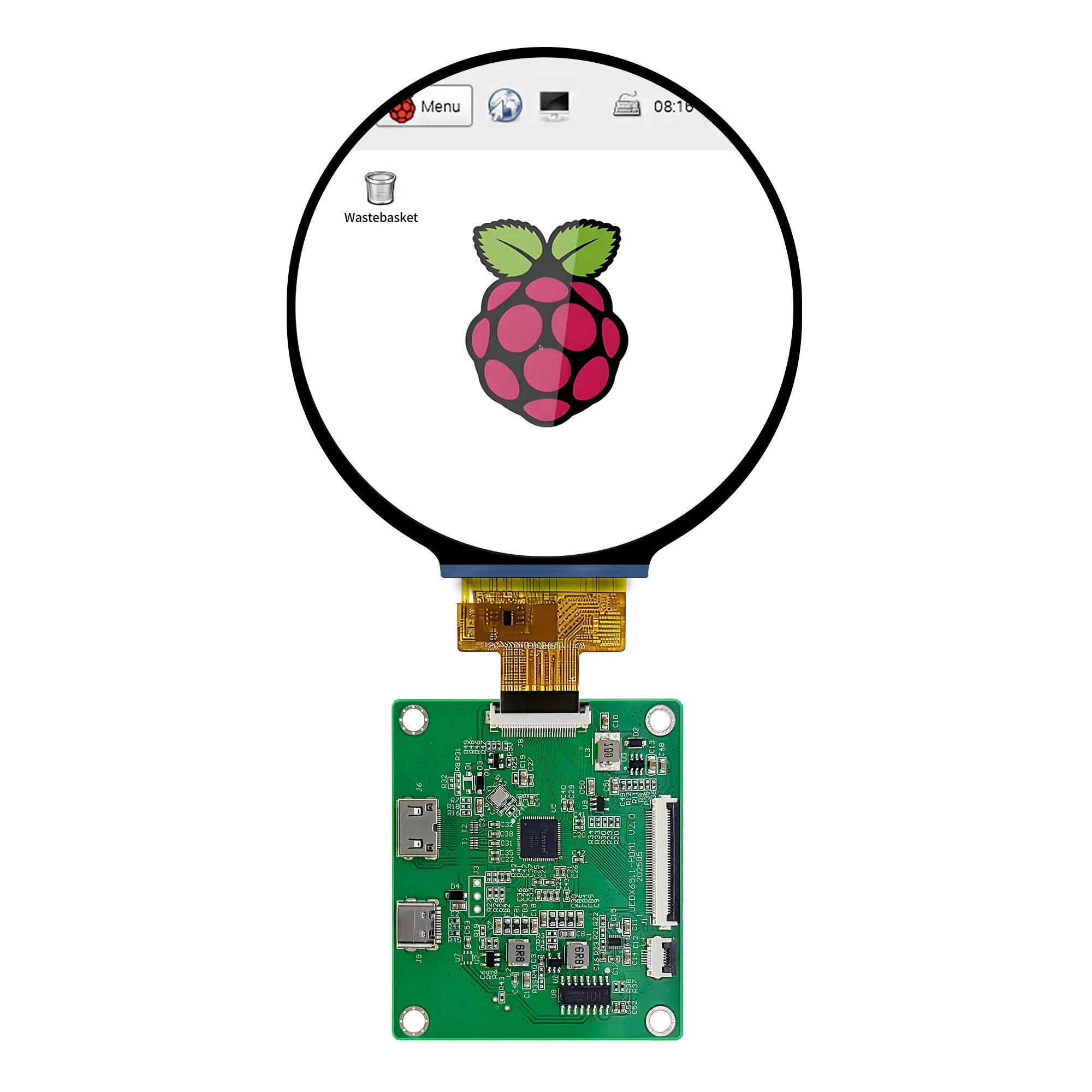

Компания VIEWE представила круглый 4-дюймовый HDMI дисплей с разрешением 720×720 и функцией USB сенсорного экрана, подходящий для одноплатных компьютеров, таких как Raspberry Pi, ПК под управлением AIDA64, приложений для умного дома и творческих проектов.
Устройство развивает идею 4-дюймового квадратного HDMI дисплея компании, используя ту же плату управления с интерфейсом MIPI DSI для дисплея, входом HDMI 1.4 и портом USB Type-C для питания и сенсорного ввода.
Технические характеристики круглого 4-дюймового HDMI дисплея VIEWE:
- Дисплей
- 4-дюймовый круглый IPS дисплей с интерфейсом HDMI, разрешение 720×720
- Драйвер дисплея ST7703
- Яркость – 300 кд/㎡
- Активная область – 101.52 мм ∅
- Сенсорный экран – 5-точечный емкостный сенсорный экран через порт USB-C; сенсорный контроллер FT6336U
- Видеовход – HDMI 1.4
- Интерфейсы дисплея через чип Lontium LT6911C HDMI в MIPI DSI/LVDS
- Одно- или двухпортовый передатчик MIPI DSI/CSI
- Одно- или двухпортовый передатчик LVDS (разъем присутствует, но не используется с поставляемым 4-дюймовым MIPI дисплеем)
- USB – Порт USB-C для питания и сенсорного экрана
- Габариты – 109.62 x 105.3 x 2.3 мм
- Диапазон рабочих температур – от -20 до 70°C
Поскольку это просто HDMI дисплей, компания заявляет, что его можно использовать с Raspberry Pi, NVIDIA Jetson и компьютерами, в частности, для систем под управлением AIDA64 для отображения панелей сенсоров, для приборных панелей в симуляторах гонок, панелей управления умным домом и различных творческих проектов.
Работает без драйверов, пользователям достаточно подключить HDMI и USB кабели для видео, сенсорного экрана и питания. Документация для этой конкретной модели пока недоступна, но предполагается, что она будет работать из коробки с большинством плат. Для плат Raspberry Pi может потребоваться редактирование файла /boot/config.txt с использованием тех же параметров, что и для квадратной 4-дюймовой модели:
hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=2
720 60 6 0 0
hdmi_cvt 720 60 6 0 0
Подключение по HDMI и USB к отладочной плате Jetson NanoЭто не первый маленький круглый HDMI дисплей, о котором мы рассказывали, круглый 2.8-дюймовый IPS дисплей Elecrow является другой опцией, хотя и без поддержки сенсорного экрана. В июне прошлого года мы также писали о Waveshare ESP32-P4-WIFI6-Touch-LCD-4C, но это законченная система с микроконтроллером ESP32-P4 и 4-дюймовым круглым сенсорным дисплеем .
Круглый 4-дюймовый сенсорный дисплей VIEWE с платой HDMI драйвера в настоящее время продается за $42.61 на AliExpress . В поисках альтернатив также была замечена очень похожая продукция от Waveshare с другой аппаратной конструкцией (плата, закрепленная на задней части дисплея с корпусом и более широкими рамками, 10-точечное касание) за $110.99 на Amazon , за $81.89 на AliExpress (по акции от $90.99) и за $89.99 в магазине Waveshare .
