GD32VW553-UNIFI – это недорогой беспроводной IoT-модуль на основе микроконтроллера GigaDevice GD32VW553 с архитектурой RISC-V, оснащенный беспроводными интерфейсами 2.4 ГГц WiFi 6 и Bluetooth 5.2 LE. Модуль поставляется с антенной на печатной плате или с разъемом для подключения внешней антенны IPEX.
Микроконтроллер GD32VW553 содержит 320 КБ статической памяти и 4096 КБ встроенной флэш-памяти, а также поддерживает скорость передачи данных до 114.7 Мбит/с по WiFi и до 2 Мбит/с по Bluetooth LE. Модуль UNIFI выводит 18 линий GPIO микроконтроллера и доступен в двух диапазонах рабочих температур: от -40 до +85°C или от -40 до +105°C.
Характеристики GD32VW553-UNIFI:
- Система на кристалле – GigaDevice GD32VW553
- Процессор – 32-битный RISC-V процессор с тактовой частотой до 160 МГц с наборами инструкций RV32I/M/A/F/D/C/P/B
- Память – 320 КБ (288 КБ + 32 КБ общая) статической памяти
- Хранилище – 4096 КБ флэш-памяти
- Беспроводная связь
- WiFi
- Совместимость с 802.11b/g/n/ax
- 802.11i (WPA, WPA2, WPA3). Службы аутентификации: открытая, с общим ключом и с попарным ключом
- Одна антенна, один поток 1×1 в каналах шириной 20 МГц
- Поддержка 802.11ax MCS до MCS9 с максимальной физической скоростью 114.7 Мбит/с
- Bluetooth
- Low Energy 5.2
- Физический уровень 2 Мбит/с для высокоскоростного BLE
- Режимы Long-Range со скоростью 125 Кбит/с, 500 Кбит/с
- Общий радиоинтерфейс 2.4 ГГц для WiFi и Bluetooth
- WiFi

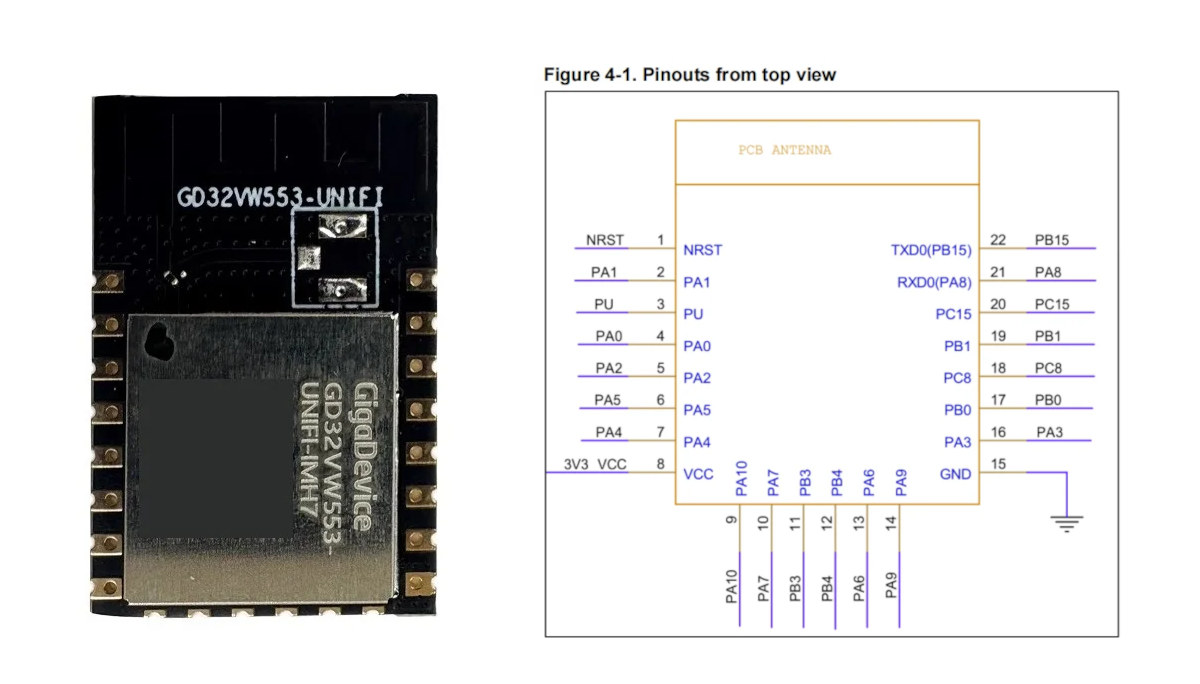

- Ввод/вывод – 2 ряда по 8 монтажных отверстий и 22 краевых контакта
- До 18 линий GPIO
- PWM, UART, I2C, SPI
- Аналоговый интерфейс – АЦП
- Антенна
- Встроенная антенна на печатной плате для моделей GD32VW553-UNIFI-IMH6/7
- Разъем IPEX для моделей GD32VW553-UNIFI-EMH6/7
- Напряжение питания – постоянный ток от 3.0 до 3.6 В
- Габариты – 24 x 16 x 2.2 мм
- Диапазон температур
- -40 ~ 85°C для класса 6
- -40 ~ 105°C для класса 7
Обширная документация по микроконтроллеру GD32VW553, модулям и программному обеспечению доступна на сайте GD32MCU . В состав некоторых программных инструментов входят утилита программирования GD-Link, среда разработки Embedded Builder (IDE) для графической настройки периферии, генерации C-кода, компиляции проектов и отладки, SDK для Wi-Fi и BLE на GD32VW553, фреймворк GD32 Embedded AI и другие. Альтернативно разработчики могут бесплатно или на коммерческой основе использовать среду SEGGER Embedded Studio IDE.
Модуль GD32VW553-UNIFI – не единственный на основе микроконтроллера GigaDevice RISC-V, существует еще два: GD32VW553-MINI (20 GPIO) и GD32VW553-MD1 (28 GPIO). Они отличаются форм-фактором и количеством линий ввода/вывода. В данном материале рассматривается модуль UNIFI, поскольку это единственный, который можно найти в продаже.
Модуль WiFi 6 и Bluetooth 5.2 LE GD32VW553-UNIFI можно приобрести на AliExpress за $2.13 плюс доставка , а цена еще ниже при заказе от 30 штук. Плату расширения или отладочную плату для модуля UNIFI найти не удалось, но оценочная плата GD32VW553K-START, оснащенная модулем GD32VW553-MD1, указана на сайте SEGGER . Ее нет на AliExpress, но она представлена на Braemac (ранее Symmetry Electronics) по цене 40 долларов .
В целом, цена сопоставима с самыми дешевыми модулями ESP32-C6 , при этом аппаратная и программная экосистема не столь обширна, как для чипов и модулей Espressif, поэтому сложно найти явное преимущество использования GD32VW553 по сравнению с аналогичной частью ESP32-C6. Единственное заметное отличие – наличие расширений FPU (F с одинарной и D с двойной точностью) и DSP/SIMD (P) в ядре RISC-V чипа GigaDevice, которых нет в ESP32-C6, что может быть полезно для определенных применений.
