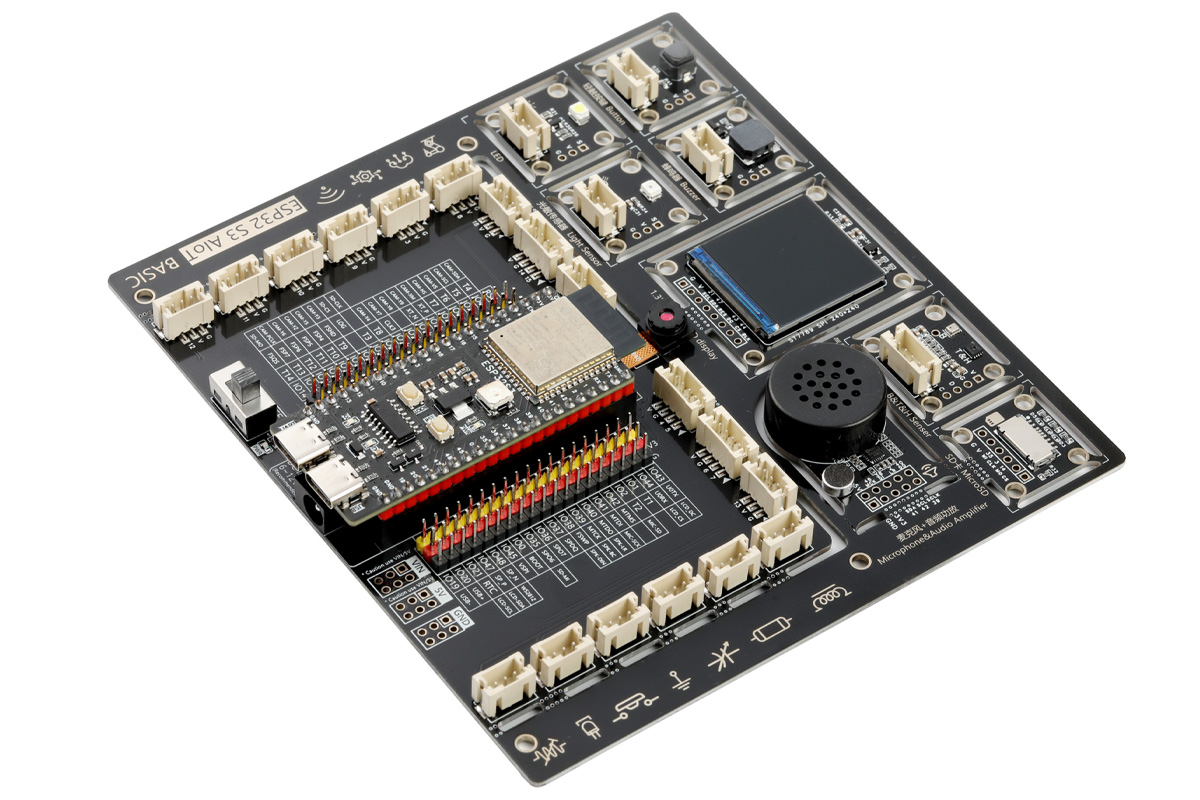

ESP32-S3 AIoT Basic — это недорогой обучающий и прототипный комплект на основе ESP32-S3. Плата интегрирует распространенные периферийные устройства для AIoT прямо на одну PCB, что упрощает проектирование для начинающих, использования в учебных классах и быстрого прототипирования.

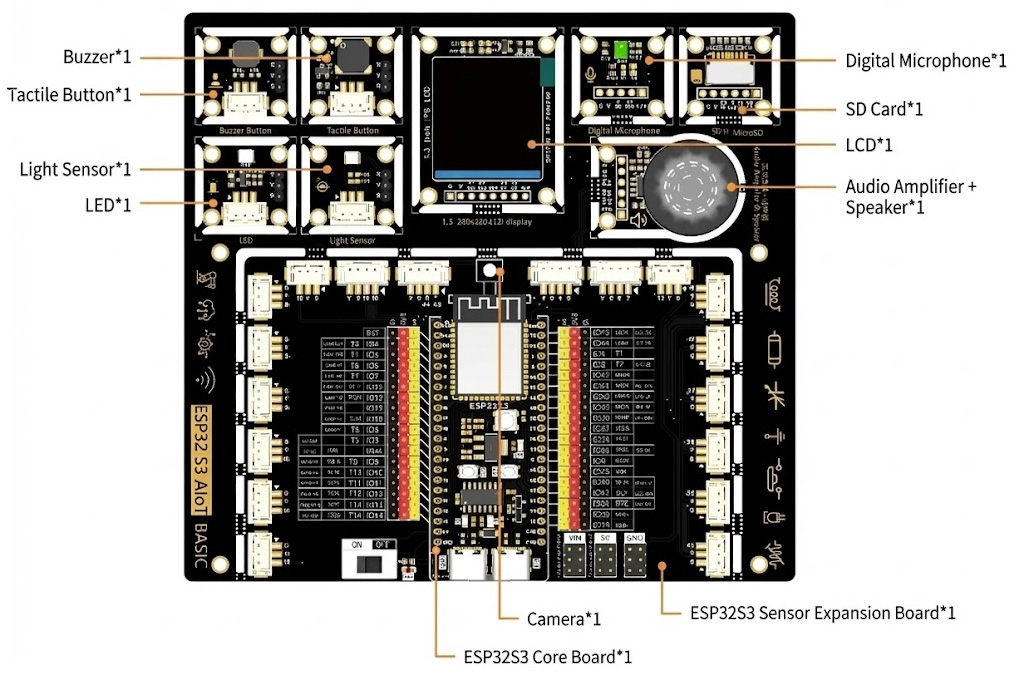

Построенная вокруг модуля ESP32-S3, эта платформа для разработки напрямую интегрирует девять часто используемых модулей на PCB, включая кнопку, зуммер, светодиодный индикатор, датчик освещенности, LCD-экран, цифровой микрофон, слот для SD-карты, аудиоусилитель и камеру. Большинство демонстрационных проектов в области ИИ и IoT можно запускать без макетных плат и соединительных проводов, в то время как расширение функциональности поддерживается через стандартные штыревые разъемы и коннекторы Grove. Плата поддерживает питание 5В через порт USB-C и входное питание 6–12 В через контакт Vin для подключения дополнительных устройств. Благодаря наличию различных руководств и примеров проектов, она подходит для изучения AIoT, STEM-образования, голосовых и визуальных демонстраций, проектов на основе сенсоров и быстрой разработки прототипов.
Характеристики ESP32-S3 AIoT Basic:
- Основная плата – ESP32-S3 Core Board
- SoC – ESP32-S3
- CPU – двухъядерный микропроцессор LX7 с частотой до 240 МГц и векторным расширением для машинного обучения
- Память – 8MB PSRAM
- Связь – WiFi 4 и Bluetooth 5 с поддержкой LE/Mesh
- Хранилище – 16MB SPI flash
- PCB-антенна
- SoC – ESP32-S3
- Хранилище – Модуль для карт MicroSD
- Дисплей – 1.3-дюймовый IPS LCD с разрешением 240×240
- Камера – Встроенная камера для компьютерного зрения в задачах ИИ
- Аудио
- Цифровой микрофонный модуль для голосового ввода
- Аудиоусилитель + модуль динамика
- Модуль зуммера
- Датчики – Модуль датчика освещенности
- Расширение
- 6x 18-пиновых GPIO-разъемов для UART, I2C, SPI, PWM, 3.3V и GND
- Коннектор расширения Grove для модулей plug-and-play
- Прочее
- Модуль тактовой кнопки
- Модуль светодиода
- Переключатель питания
- Питание
- 5В от порта USB-C
- Внешние контактные площадки Vin, 5V и GND
- Габариты – 145 × 135 мм
- Монтажное отверстие – 3 мм
Комплект ESP32-S3 AIoT Basic работает с Arduino IDE, фреймворком ESP-IDF и визуальным программным обеспечением Aily Blockly для Windows или macOS, что позволяет выбирать между простым программированием методом drag-and-drop и обычным программированием на C/C++. Он поставляется с простыми для понимания руководствами и примерами проектов для работы со светодиодами, сенсорами, аудио, дисплеем, SD-картой, камерой, Bluetooth, Wi-Fi и базовыми применениями в AI/IoT. Большинство примеров запускаются с минимальным количеством проводов или вообще без них, поскольку основные модули уже соединены на плате. Руководство по установке, распиновка и примеры кода доступны на китайском сообществе Arduino .
Об этом обучающем и прототипном комплекте на базе ESP32-S3 стало известно при просмотре новых продуктов на Tindie, после чего Jean-Luc (CNXSoft) указал на комплект ESP32-S3 AIoT All-in-One, выпущенный несколькими месяцами ранее.

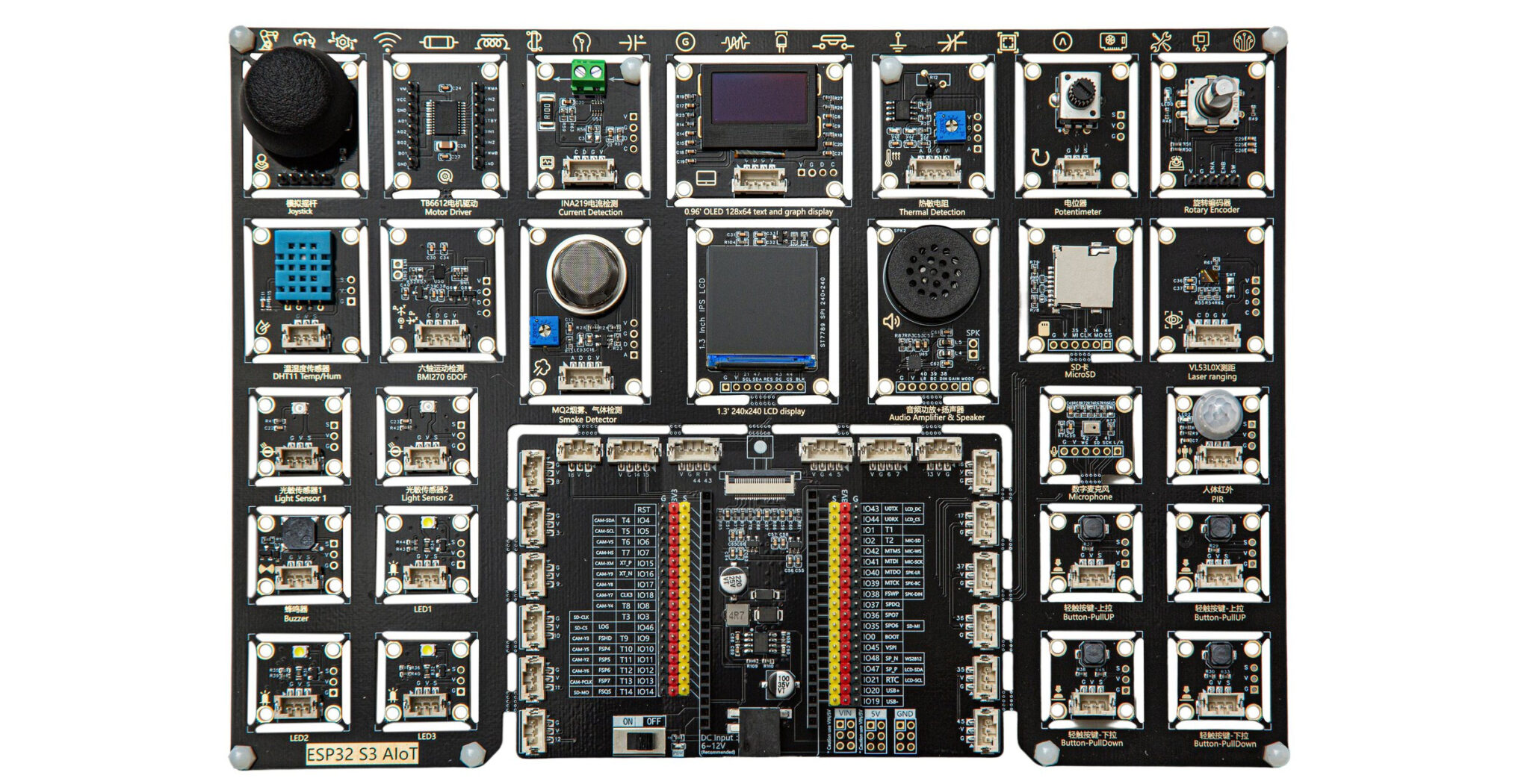

Более крупный комплект для разработки на ESP32-S3 с 27 встроенными модулями, включая сенсоры, светодиоды, драйверы двигателей, аудиокомпоненты, дисплеи и опциональную камеру, все интегрировано на одной плате для уменьшения количества проводов и необходимости в дополнительном оборудовании. Поскольку базовая платформа для разработки остается той же, программирование может осуществляться с использованием Arduino IDE, ESP-IDF и Aily Blockly, как указано в документации на Arduino.me (только на китайском). Ранее существовал англоязычный веб-сайт (esp32.innoelement.org), но сейчас он не работает и частично доступен только в Архиве Интернета .
Еще в 2021 году мы писали о Arduino Sensor Kit Base для Arduino UNO со схожей концепцией, состоящей из щита и съемных модулей Grove. Кроме того, существует множество других обучающих платформ, среди них ESP32-P4 All-in-One Starter Kit от Elecrow, Genesis IoT Discovery kit и Tibbo Project на базе процессора Sitara AM335x .
ESP32-S3 AIoT Basic доступен на Tindie за $29 , в то время как плата ESP32-S3 AIoT All-in-One стоит $44 . Платы отправляются китайскими логистическими службами, такими как Yanwen, с типичным сроком доставки 1–2 недели.
