Если да, то вам повезло, благодаря плате расширения Suptronics X1013 для Raspberry Pi 5, которая добавляет десять USB-портов, в сумме давая четырнадцать портов!

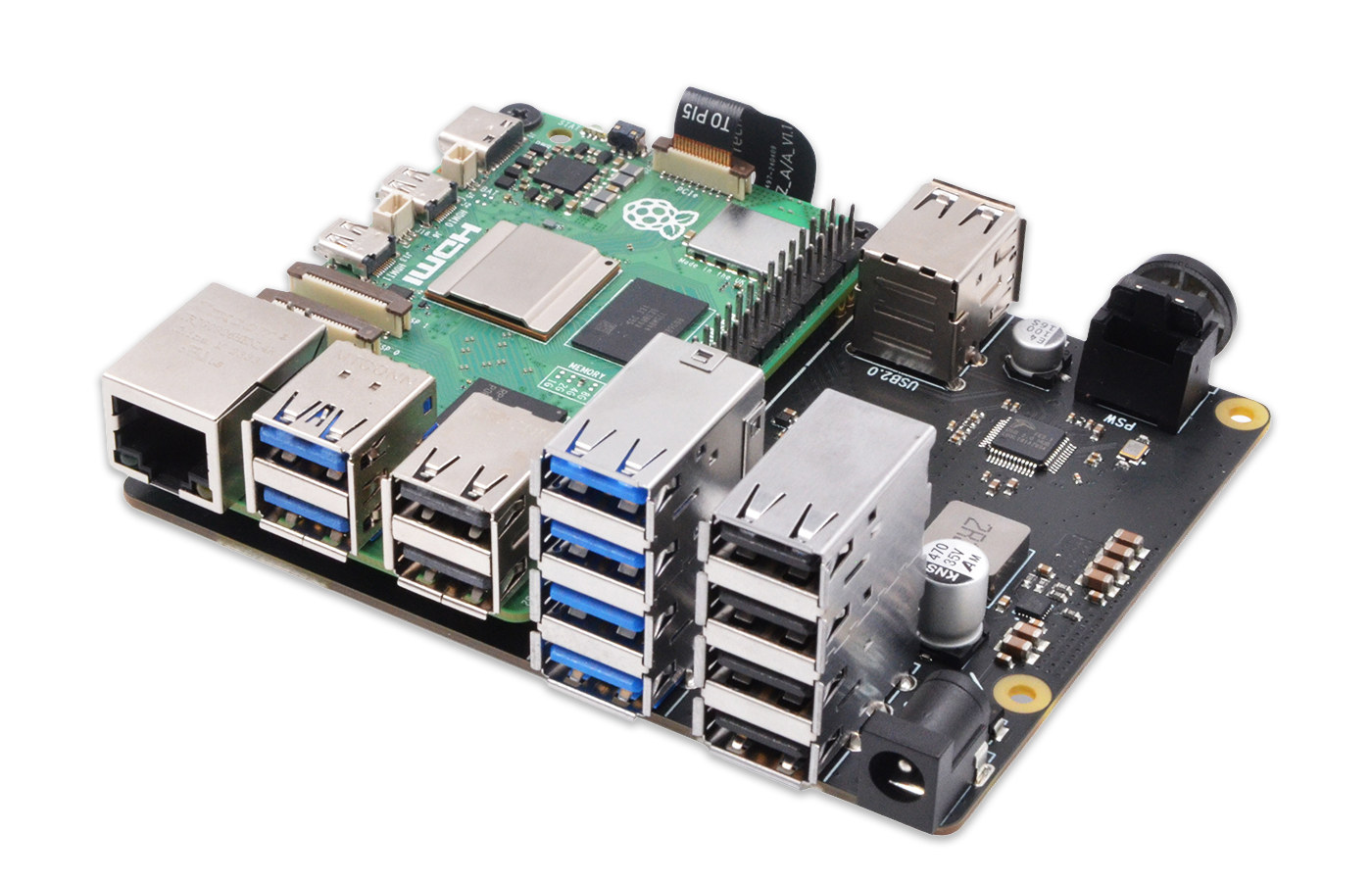

Плата подключается к 16-контактному FFC-разъёму PCIe на Raspberry Pi 5 и добавляет четыре порта USB 3.0 и четыре порта USB 2.0 справа от стороны с Ethernet и USB на Pi 5, плюс два дополнительных порта USB 2.0 на противоположной стороне. Вот как это выглядит после установки.
Характеристики платы Suptronics X1013:
- Совместимость с Raspberry Pi 5
- Набор микросхем PCIe to USB – Via Lab’s VL805 Управляющий чип PCIe Gen2 x1 to 4x USB 3.0
- Концентратор USB – Terminus FE 2.1 7-портовый концентратор USB 2.0
- PCIe – 16-контактный FFC-разъём PCIe ; кабель длиной 37 мм в комплекте
- USB-порты
- 4 порта USB3.2 Gen1 (5 Гбит/с)
- 6 портов USB 2.0 (480 Мбит/с)
- Прочее – Кнопка на плате для нижней стороны (действует аналогично кнопке питания на Raspberry Pi)
- Управление питанием
- Входное напряжение от 9 до 18 В постоянного тока / 3 А через разъем питания DC 5,5×2,1 мм
- Подача питания 5,1 В на Raspberry Pi 5 через пого-контакты
- Автоматическое отключение всех USB-устройств при выключении Pi 5
- Габариты – 107,5 x 85 мм
Установка довольно проста: необходимо подключить кабель PCIe, совместить Raspberry Pi 5 с четырьмя монтажными отверстиями (и, соответственно, с пого-контактами), после чего закрепить его четырьмя винтами из комплекта. Затем нужно убедиться, что на Raspberry Pi включен PCIe и отключено согласование USB PD, после чего система готова к работе. Аппаратные и программные инструкции можно найти на сайте Suptronics.
Первоначально предполагалось, что плата X1013 также может работать с другими одноплатными компьютерами, имеющими совместимый 16-контактный FFC-разъем, например, Radxa ROCK 5C или Kakip SBC , но это может быть не так из-за особенностей подачи питания. (Подлежит уточнению).
Однако не стоит ожидать высокой производительности от дополнительных портов. В распоряжении будет четыре порта USB 3.0 (5 Гбит/с) и шесть портов USB 2.0 (480 Мбит/с), что теоретически дает суммарную пропускную способность 22,88 Гбит/с, проходящую через соединение PCIe Gen2 x1 со скоростью 5 GT/s. Для периферийных устройств, требующих пропускной способности 5 Гбит/с, в приоритете следует использовать порты USB 3.0 на самом Raspberry Pi 5.
Плату расширения Suptronics X1013 с 10 портами USB первоначально можно было найти на ThePiHut примерно за $49,5 (с учетом НДС), но она также продается под брендом Geekworm на AliExpress за $35 и на Amazon за $39 .
