Ранее была опубликована информация о модуле Beacon AM62L — одном из первых системных модулей на базе энергоэффективного процессора Texas Instruments AM62L с двумя ядрами Cortex-A53 для IoT и HMI-приложений. Оказалось, существует еще один модуль AM62L, соответствующий стандарту OSM Size-S, а также базовая плата для него размером с Raspberry Pi.
Модуль iWave Systems iG-RainboW-G69M представляет собой CPU-модуль размером 30×30 мм с 1 ГБ или 2 ГБ памяти LPDDR4, флеш-памятью eMMC 8 ГБ по умолчанию и 332 контактами LGA, которые выведены для таких интерфейсов, как RGB LCD и MIPI CSI для дисплеев, два гигабитных Ethernet, аудио I2S, интерфейсы USB 2.0 и ряд низкоскоростных линий ввода-вывода.
Характеристики модуля iWave Systems iG-RainboW-G69M:
- Система на кристалле – Texas Instruments AM62Lx
- ЦП – двухъядерный процессор Arm Cortex-A53 до 1,25 ГГц
- Кеш – 32 КБ L1 D-кеша, 32 КБ L1 I-кеша на ядро; общий L2 кеш 256 КБ
- Системная память – 1 ГБ LPDDR4, расширяемая до 2 ГБ
- Накопители
- Флеш-память eMMC 8 ГБ (другие объемы доступны по запросу)
- EEPROM 32 Кбит
- 332 контакта LGA
- Накопители – 4-битный SD, SQPI
- Дисплей
- Интерфейс MIPI DSI с 4 линиями
- Интерфейс RGB LCD с 18 битами
- Аудио – I2S
- Сеть – 2x RGMII (Gigabit Ethernet)
- USB
- 1x USB 2.0 OTG
- 1x USB 2.0 Host
- Аналоговые входы – 2x АЦП
- Низкоскоростные линии ввода-вывода – 1x SPI, 2x I2C, 2x UART с управлением потоком, 2x UART без управления потоком, 2x шина CAN, 2x ШИМ, 11x GPIO
- Отладка – отладочный UART, JTAG
- Прочее – контроллер RTC
- Питание – 5В/2,5А через контакты LGA; PMIC на модуле
- Габариты – 30 x 30 мм ( форм-фактор OSM Size-S )
- Температурный диапазон – от -40°C до +85°C (промышленный)
- Соответствие стандартам – REACH и RoHS3
Компания iWave Systems упоминает поддержку только Linux 6.12.13 или выше, но, как отмечалось ранее, процессоры AM62L также поддерживают Android, Linur RT и FreeRTOS. Целевые приложения включают человеко-машинные интерфейсы (HMI), медицинское оборудование для мониторинга пациентов, автоматизацию зданий, станции зарядки электромобилей, управление солнечной энергией, защищенные шлюзы и счетчики, а также мобильные и промышленные принтеры.

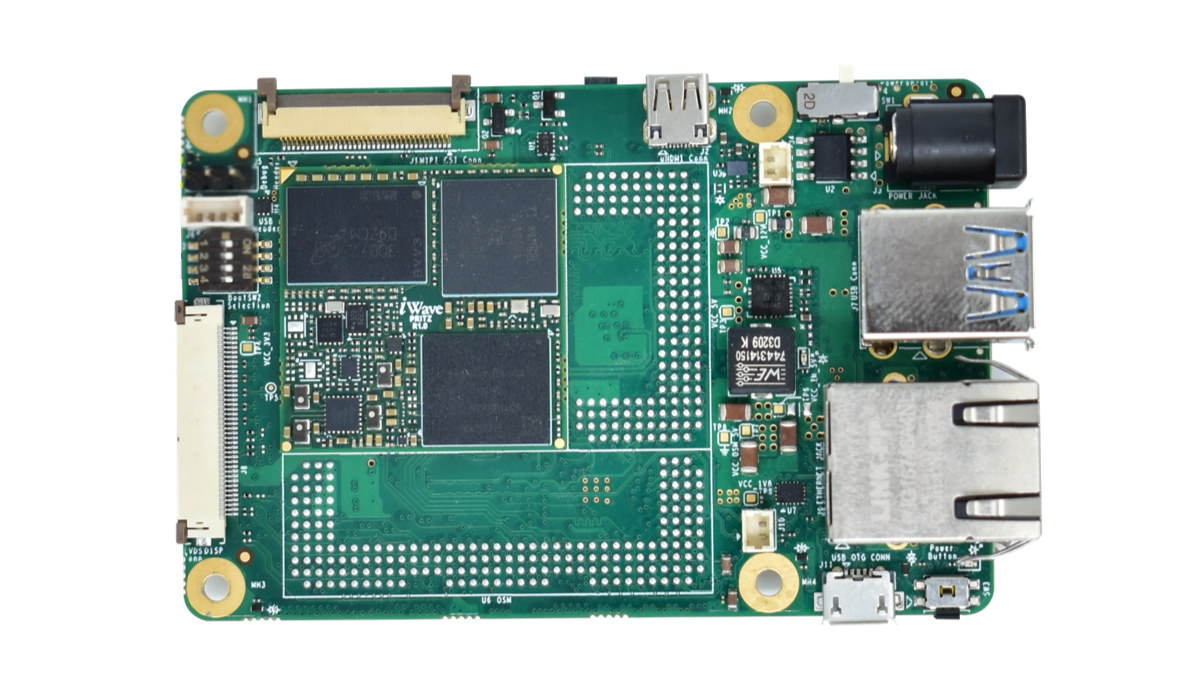

Как упоминалось во введении, компания также предлагает оценочный комплект, включающий базовую плату для OSM-модуля, похожую на Raspberry Pi, с интерфейсами для дисплея и камеры, гигабитным Ethernet, 40-контактным GPIO-разъемом и другим.
Характеристики одноплатного компьютера:
- Системный модуль – iG-RainboW-G69M, как описано выше
- Накопитель – слот для карты MicroSD
- Интерфейсы дисплея
- Разъем для 18-битного RGB-дисплея
- Опциональный порт Micro HDMI
- Опциональный разъем для LVDS-дисплея
- Интерфейс камеры – Опциональный разъем MIPI CSI
- Сеть – разъем RJ45 для Gigabit Ethernet
- USB
- 2 порта USB 3.0
- Порт Micro USB 2.0 OTG
- Разъем USB
- Расширение – 3 разъема расширения на 100 контактов с поддержкой RGMII, MIPI-DSI, UART, SPI, CAN, PWM, I2S, I2C, JTAG и GPIO
- Отладка – 3-контактный разъем для отладочного UART; JTAG через 100-контактный разъем
- Прочее
- Кнопки питания и сброса
- Выключатель питания
- Переключатель выбора загрузки
- Разъем для батарейки RTC
- Разъем для вентилятора
- Питание – 12В через силовой разъем
- Габариты – 85 x 56 мм (форм-фактор кредитной карты)
- Температурный диапазон – от -40°C до +85°C (промышленный)
- Соответствие стандартам – REACH и RoHS3
Плата поставляется с блоком питания 12В/2А, руководством по технике безопасности и кабелем для отладки через USB. Частичную информацию для начала работы можно найти на сайте документации . Информация частичная, потому что для доступа к большей части документации и программных ресурсов требуется регистрация по электронной почте с ручным подтверждением от отдела продаж.
Если плата кажется знакомой, то это потому, что она использует ту же конструкцию, что и одноплатный компьютер iWave Systems iW-RainboW-G54S на базе модуля STM32MP133/MP135 в форм-факторе OSM Size-S . В этом заключается преимущество стандарта, и базовая плата должна поддерживать OSM-модули от размера 0 до размера L от iWave Systems и других компаний, производящих совместимые модули.
Информация о доступности и ценах отсутствует. Судя по тому, как номера деталей скрыты на фотографиях, можно предположить, что модуль, возможно, еще не готов, и для демонстрации могли быть использованы предыдущие версии OSM-модуля и базовой платы. Более подробная информация доступна на страницах продукта для модуля и для одноплатного компьютера .
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
