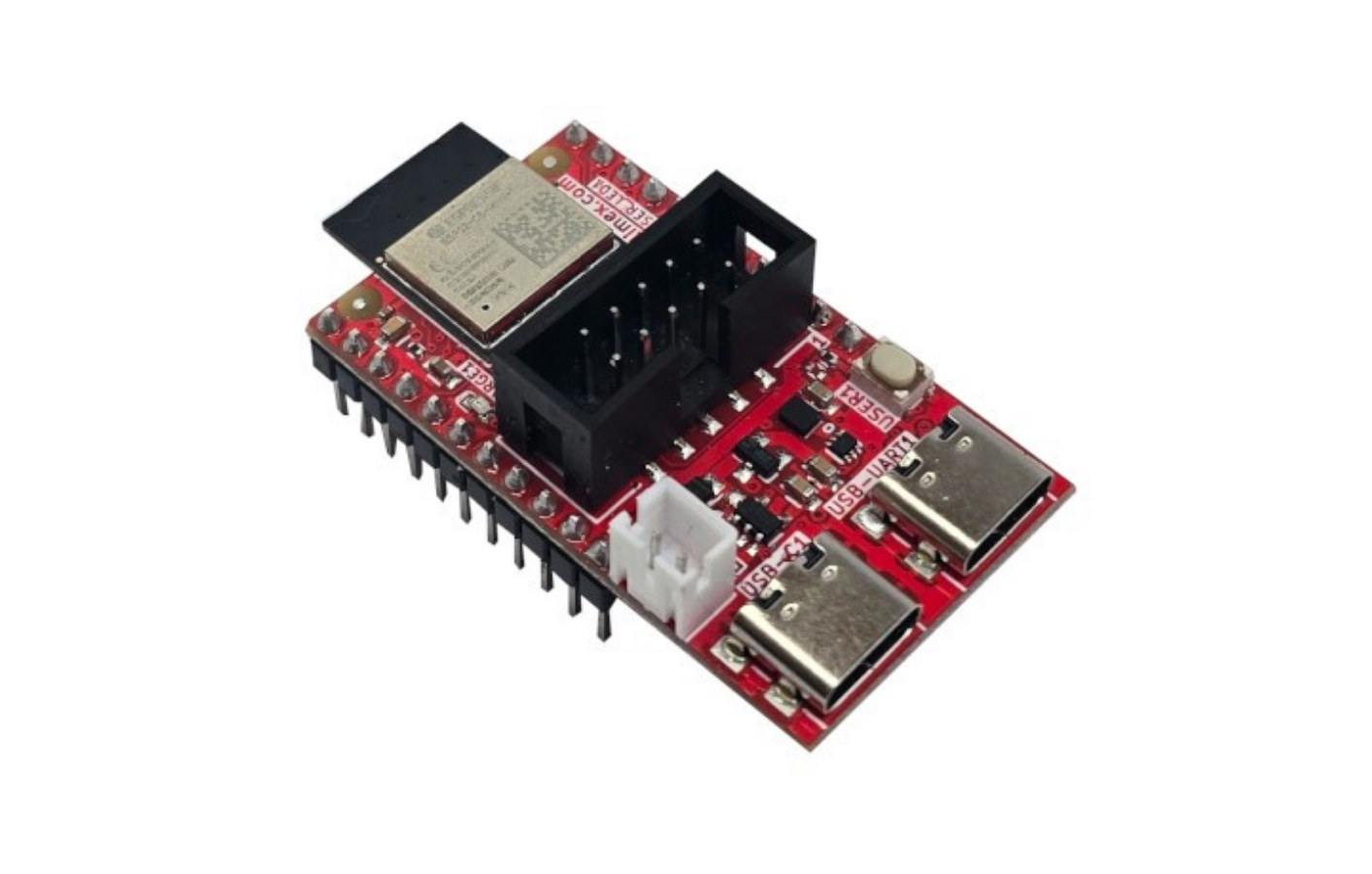

ESP32-C6-Devkit-Lipo – Небольшая плата с открытым исходным кодом на основе ESP32-C6 с поддержкой аккумулятора и коннектором UEXT

Это второе анонсирование от компании на этой неделе, и оно следует после представления MOD-ESP32-C5 для добавления беспроводной связи к платам, оборудованным коннектором UEXT. ESP32-C6-DevKit-Lipo пополняет список небольших плат ESP32-C6 с USB-C, таких как 01Space ESP32-C6 board и Seeed Studio XIAO ESP32C6 , среди многих других. На самом деле она больше, чем большинство подобных плат, но отличается своим открытым аппаратным дизайном, двумя портами USB-C, совместимостью с макетными платами, схемой для LiPo аккумулятора и коннектором UEXT.

Спецификации ESP32-C6-Devkit-Lipo:

• Беспроводной модуль – модуль ESP32-C6-WROOM-1-N4
  • Espressif Systems ESP32-C6 SoC
    • ЦП – одноядерный 32-битный процессор RISC-V с частотой 160 МГц
    • Память – 512 КБ SRAM, 16 КБ энергоэффективной SRAM
    • Беспроводная связь
      • 2.4 ГГц WiFi 6 1T1R с поддержкой Target Wake Time (TWT)
      • Bluetooth LE 5.0
      • Радиомодуль 802.15.4 для Zigbee, Thread, Matter, проприетарный 2.4 ГГц
  • Хранилище – 4 МБ SPI flash
  • PCB антенна
• USB
  • Порт USB Type-C для JTAG
  • Порт USB Type-C для питания и отладки/последовательной связи
• Ввод/вывод и расширение
  • 10-контактный коннектор UEXT с до 8 GPIO, I2C, SPI, UART, 3.3V и GND для совместимых модулей
  • 2 11-контактных разъема с до 18 GPIO, 5V, 3.3V и GND; расстояние 22.86 мм (0.9 дюйма) для совместимости с макетными платами
  • Важное замечание: UEXT и разъемы используют некоторые пины совместно (см. диаграмму распиновки ниже)
• Разное
  • Кнопка загрузки
  • Светодиоды зарядки и пользовательский (GP15)
• Питание
  • 5V через порт USB-C
  • 2-контактный разъем для LiPo аккумулятора;
  • Зарядное устройство LiPo UPS и повышающий преобразователь
• Габариты – 45 x 25 мм

Поскольку ESP32-C6-Devkit-Lipo является платой с открытым исходным кодом, вы найдете схемы KiCad (и PDF), разводку PCB, файлы Gerber, файлы STEP и руководство пользователя на GitHub . Также сообщается, что плату можно программировать с помощью фреймворка ESP-IDF 5.5 или выше или Arduino IDE, но «демонстрационное программное обеспечение ESP32-C6-DevKit-Lipo» пока не готово.

Коннектор UEXT (Universal EXTension) в основном встречается на платах Olimex, и компания предоставляет ряд совместимых модулей расширения для добавления сенсоров температуры, влажности, давления, магнитного поля или освещенности, а также LCD, LED матриц, реле, Bluetooth, Zigbee, WiFi, GSM, GPS, RFID, RTC, EKG и других.

Если в основном интересует компактная плата ESP32-C6 с поддержкой LiPo аккумулятора, другие варианты включают SparkFun’s Thing Plus – ESP32-C6 , ThingPulse’s ePulse Feather C6 и DFRobot FireBeetle 2 ESP32-C6 .

ESP32-C6-DevKit-Lipo можно приобрести за 8.95 евро в магазине Olimex .
