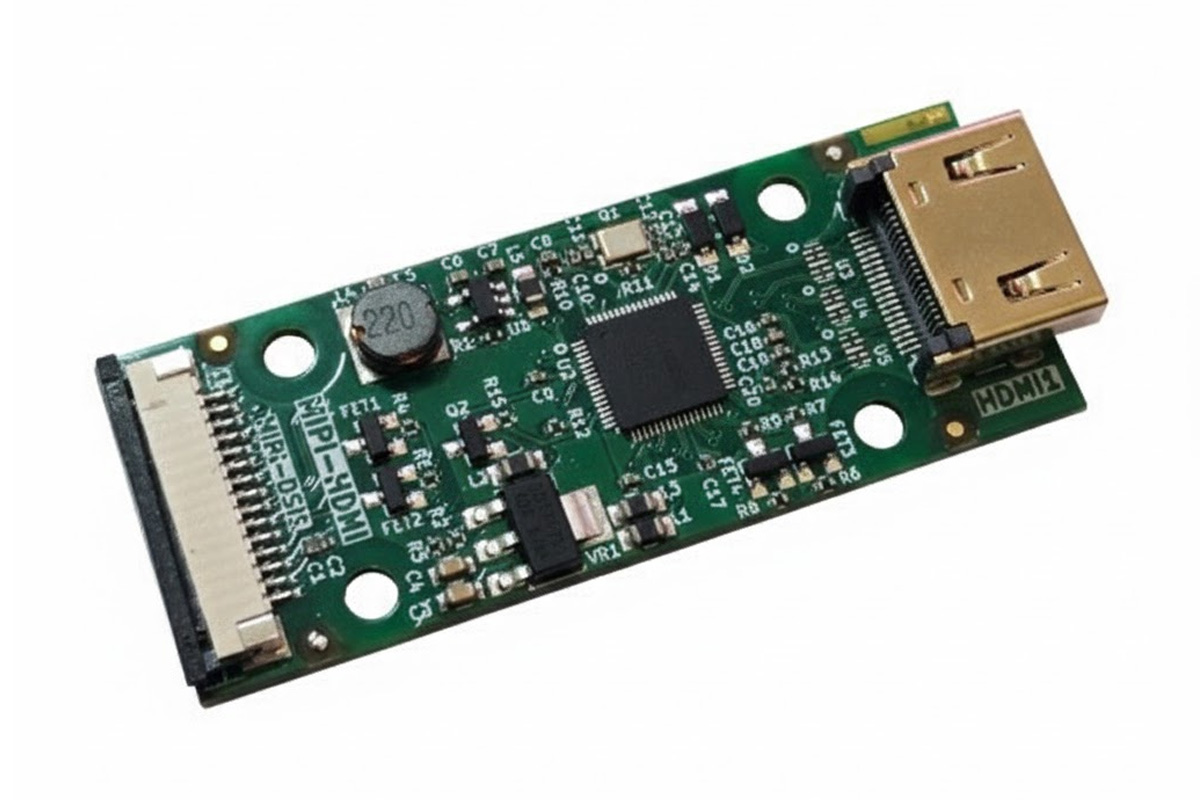

Адаптер Olimex на основе LT8912B добавляет HDMI-выход к плате ESP32-P4-Devkit.

Плата выдает до 1080p60 с 8-битным цветом через преобразователь LT8912B и поддерживает 1–4 линии данных MIPI DSI (от 80 Мбит/с до 1.5 Гбит/с на линию) в режиме непрерывной тактовой частоты, выводя видео HDMI 1.4 в компактном форм-факторе 60 × 24 мм. Эти особенности делают её подходящей для рендеринга пользовательского интерфейса, потокового видео, воспроизведения медиа, задач компьютерного зрения и HMI-приложений, таких как цифровые вывески, киосковые системы и портативные мультимедийные устройства.

Технические характеристики адаптера MIPI-HDMI от Olimex:

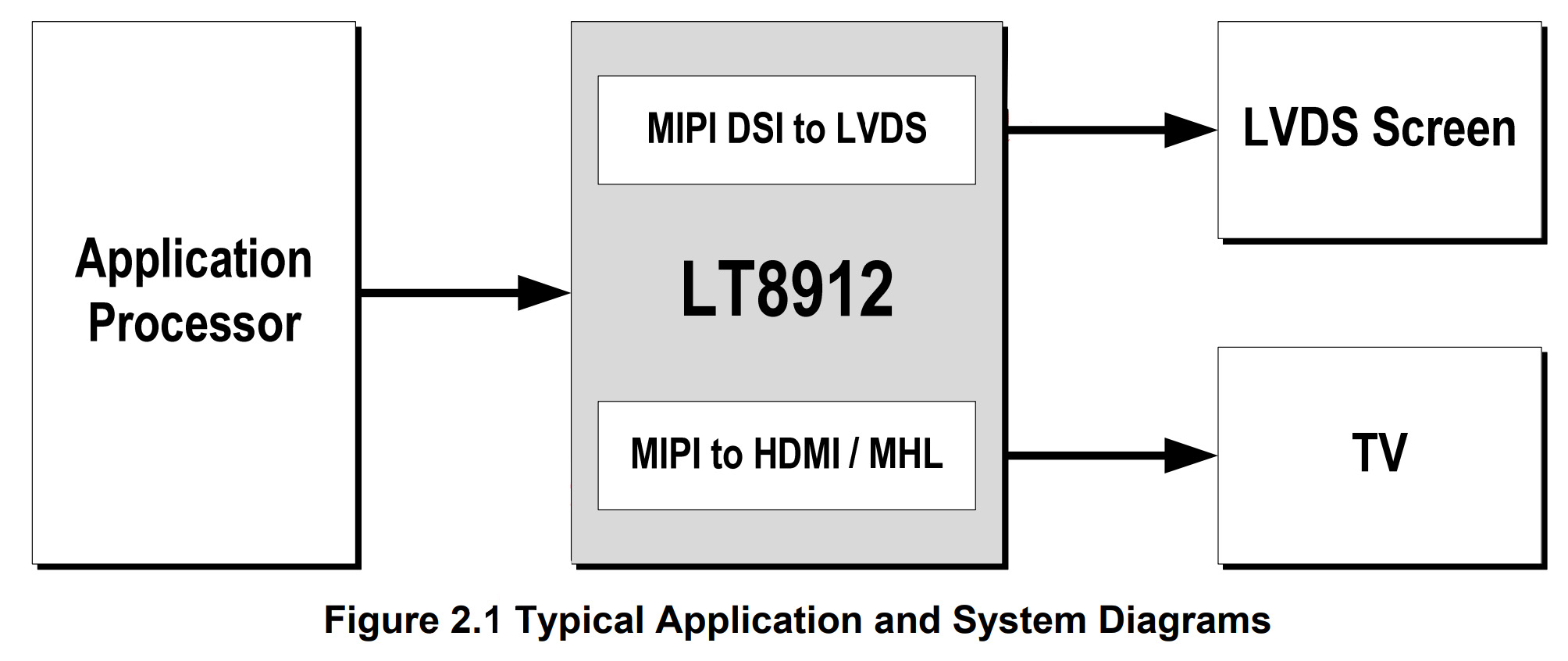

• Основная микросхема – LT8912B одноканальный мост MIPI DSI к LVDS/HDMI/MHL
• Интерфейс MIPI
  • 15-контактный FPC-разъем
  • 1 линия тактирования + от 1 до 4 линий данных
  • Соответствует стандартам D-PHY 1.1 и DSI 1.02
  • Поддерживаемая скорость передачи данных: от 80 Мбит/с до 1.5 Гбит/с на линию
  • Только режим непрерывной тактовой частости
• Выход HDMI
  • Разъем HDMI Type-A
  • Передатчик HDMI 1.4
  • До 1080p @ 60 Гц, 8-битный цвет
• Размеры – 60 × 24 мм

Компания отмечает, что плата MIPI-HDMI работает по принципу plug-and-play с ESP32-P4-DevKit и не требует специальной прошивки для самого моста. Дополнительная информация, документация и схемы в форматах KiCad и PDF доступны на GitHub компании.

Плата очень похожа на ESP-HDMI-Bridge , которая использует ту же микросхему LT8912B и полагается на ESP32-P4-Function-EV-Board . Оба решения позволяют подключать платы к дисплею HDMI для использования в качестве цифрового видеопроигрывателя или интерактивной информационной панели, а также для создания адаптера Ethernet-HDMI. В случае с ESP32-P4-Function-EV-Board также возможно создание беспроводного адаптера дисплея на базе Wi-Fi благодаря модулю ESP32-C6-MINI-1 на плате.

Ранее уже писали о других отладочных платах на базе ESP32-P4, таких как FireBeetle 2 ESP32-P4 , GUITION JC-ESP32P4-M3-DEV , а также о платах вроде Waveshare ESP32-P4-ETH и ESP32-P4-WIFI6-POE-ETH , которые все имеют порт MIPI-DSI. Это закономерно вызывает вопрос: совместим ли конвертер от Olimex с этими другими платами? К сожалению, ответ — нет! По крайней мере, без доработки. Хотя все они используют один и тот же SoC ESP32-P4, каждый производитель применяет свой разъём DSI и распиновку. В результате только Olimex ESP32-P4-DevKit и отладочная плата Espressif Systems ESP32-P4-Function-EV-Board (требует уточнения) работают с адаптером MIPI DSI to HDMI от Olimex, а также с другими платами, в точности повторяющими его разъём DSI и назначение контактов.

[Обновление: Комментарий от S K о совместимости с другими платами на ESP32-P4 вызвал любопытство, поэтому были проверены все освещённые ранее платы на основе ESP32-P4, которые включают:

• Waveshare ESP32-P4-NANO → Поддерживается
• Waveshare ESP32-P4-WIFI6-POE-ETH → Поддерживается
• Waveshare ESP32-P4-ETH → Не поддерживается
• GUITION JC-ESP32P4-M3-DEV → Не поддерживается (контакты данных и тактирования поменяны местами)
• DFRobot FireBeetle 2 ESP32-P4 → Поддерживается
• ESP32-P4-MINI → Не поддерживается (контакты данных и тактирования поменяны местами)
• Waveshare ESP32-P4-Module-DEV-KIT → Поддерживается
• ESP32-P4-Function-EV-Board → Поддерживается

В заключение, Waveshare, DFRobot и Olimex следуют тому же стандарту распиновки MIPI, что и оригинальная плата ESP32-P4-Function-EV-Board, но другие производители — нет, поэтому для них потребуется адаптер.

CNXSoft: Также добавлена часть схемы с MIPI DSI для платы MIPI-HDMI (15-контактный) и ESP32-P4-DevKit (30-контактный, но используется только 15) для справки. Похоже, она может работать с платами Raspberry Pi 1-4.

]

Адаптерная плата MIPI-HDMI доступна в магазине Olimex за 14.95 евро (около $17.42) , а необходимый 15-контактный FPC-кабель MIPI также можно приобрести в том же магазине.
