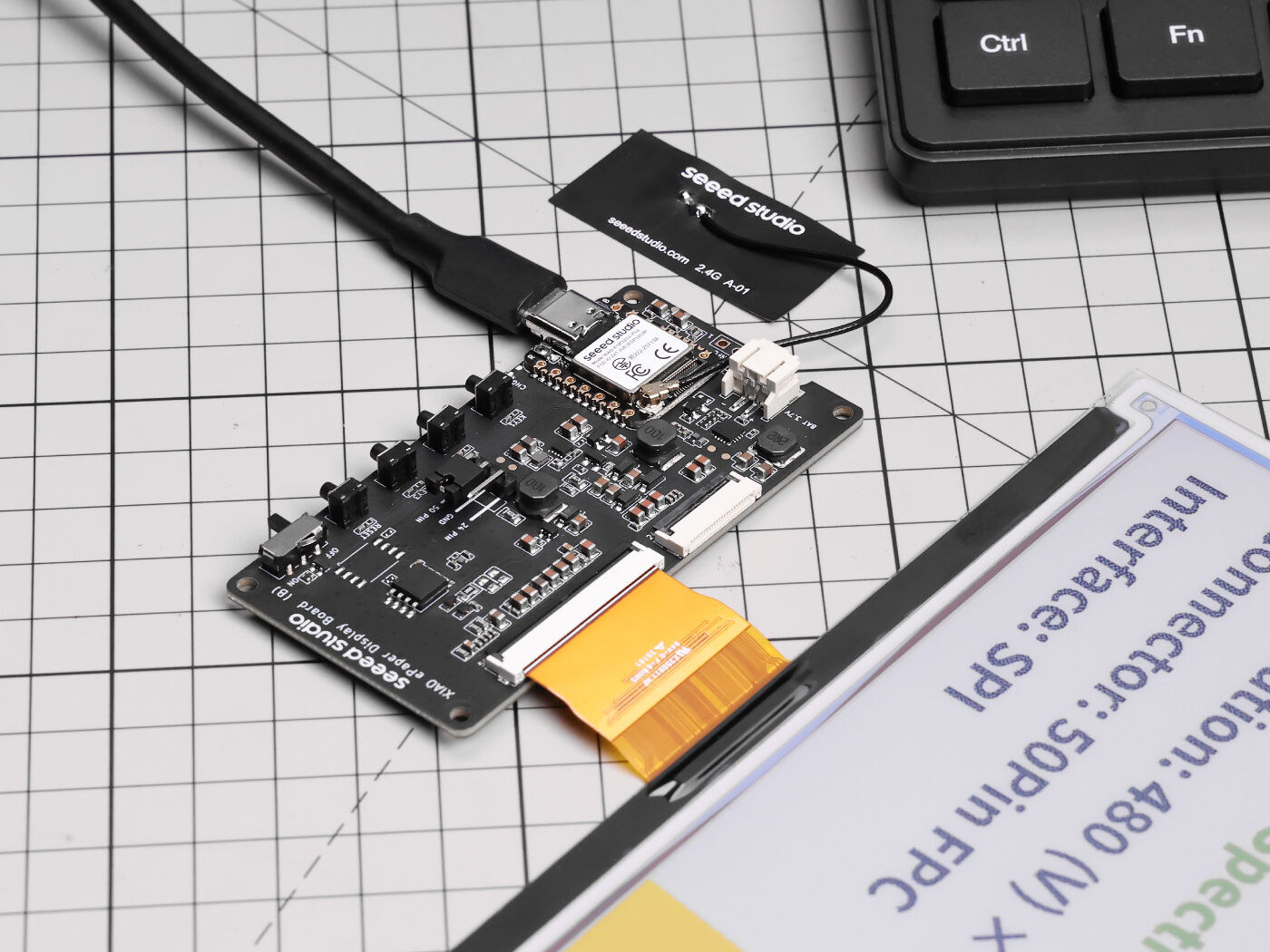

XIAO ePaper DIY Kit оснащён SoC ESP32-S3 или nRF52840 и поддерживает подключение дисплеев от 1.54 до 7.5 дюймов.

Оба кита поддерживают 24-контактные и 50-контактные ePaper дисплеи, а компания предлагает на выбор дисплеи размером от 1.54 до 7.5 дюймов. XIAO ePaper DIY-киты также оснащены разъемом для аккумулятора с выключателем питания, встроенной микросхемой зарядки и имеют одну кнопку сброса и три пользовательские кнопки. Они предназначены для энергоэффективных ePaper-проектов, таких как цифровые вывески, электронные ценники и портативные информационные панели.

Спецификации XIAO ePaper DIY-кита:

• Беспроводная плата
  • Kit-EN04 – XIAO nRF52840 Plus
    • Беспроводной MCU – Nordic   nRF52840 микроконтроллер Arm Cortex-M4F с тактовой частотой до 64 МГц, с 1 МБ флэш-памяти, 256 КБ SRAM, поддержкой Bluetooth 5.0, NFC и подключения 802.15.4
    • Хранилище – 2 МБ встроенной флеш-памяти
    • Беспроводная связь – Bluetooth 5.0 (BLE), 802.15.4 и NFC
    • Антенна – Керамическая антенна
    • USB – USB 2.0 Type-C для питания и консоли
  • Комплект EE04 – XIAO ESP32S3 Plus
    • Система на кристалле – Espressif   ESP32-S3R8
      • ЦП – Двухъядерный микроконтроллер Tensilica LX7 с частотой до 240 МГц с векторными инструкциями для ускорения ИИ
      • Память – 8 МБ PSRAM
      • Беспроводная связь – Wi-Fi 4 и Bluetooth 5.0 LE + Mesh
    • Хранилище – 16 МБ SPI флеш-памяти, слот для карты MicroSD
    • Антенны – Антенна IPEX1 для Wi-Fi и Bluetooth
    • USB – USB 2.0 Type-C для питания и консоли
• Интерфейс дисплея
  • 24-контактный коннектор для гибких шлейфов электронной бумаги с шагом 0.5 мм
  • 50-контактный коннектор для гибких шлейфов электронной бумаги с шагом 0.5 мм
• Прочее
  • Кнопка сброса, 3 пользовательские кнопки
  • Переключатель питания от аккумулятора ВКЛ/ВЫКЛ
• Источник питания
  • 5 В через порт USB-C
  • Аккумулятор Li-Ion 3.7 В через разъем JST с шагом 2.0 мм
• Габариты – уточняются

Обе модели поддерживают Arduino IDE, Platform IO и ESPHome для интеграции с Home Assistant, а вариант на ESP32-S3 также добавляет поддержку no-code платформы пользовательского интерфейса SenseCraft HMI. В настоящее время рассматривается возможность работы последней с дисплеями ePaper reTerminal E1001/E1002 , и (спойлер) отмечается, что платформа относительно проста в использовании для создания пользовательских интерфейсов различного типа. Более подробная информация для начала работы с любой из платформ доступна на сайте документации .

Типичные области применения набора ePaper на nRF52840 включают умный бейдж с батарейным питанием, динамические ценники, указатели для переговорных комнат и портативную доску для чек-листов, в то время как вариант на ESP32-S3 может использоваться для панелей управления Умного дома, решений для мониторинга энергопотребления, систем оповещения безопасности и цифровых фоторамок. В общем, для любого применения, требующего батарейного питания, следует выбирать плату на nRF52840, а для всего остального — модель на ESP32-S3.

Если у вас уже есть совместимый дисплей ePaper, набор XIAO ePaper DIY Kit обойдётся в $9,90, независимо от того, выберете ли вы модель nRF52840 или ESP32-S3 . Если нет, можно добавить дисплей от 1,54 до 7,5 дюймов за $5,85–45 в зависимости от выбранной модели. Наборы также должны вскоре появиться в магазине компании на AliExpress .
