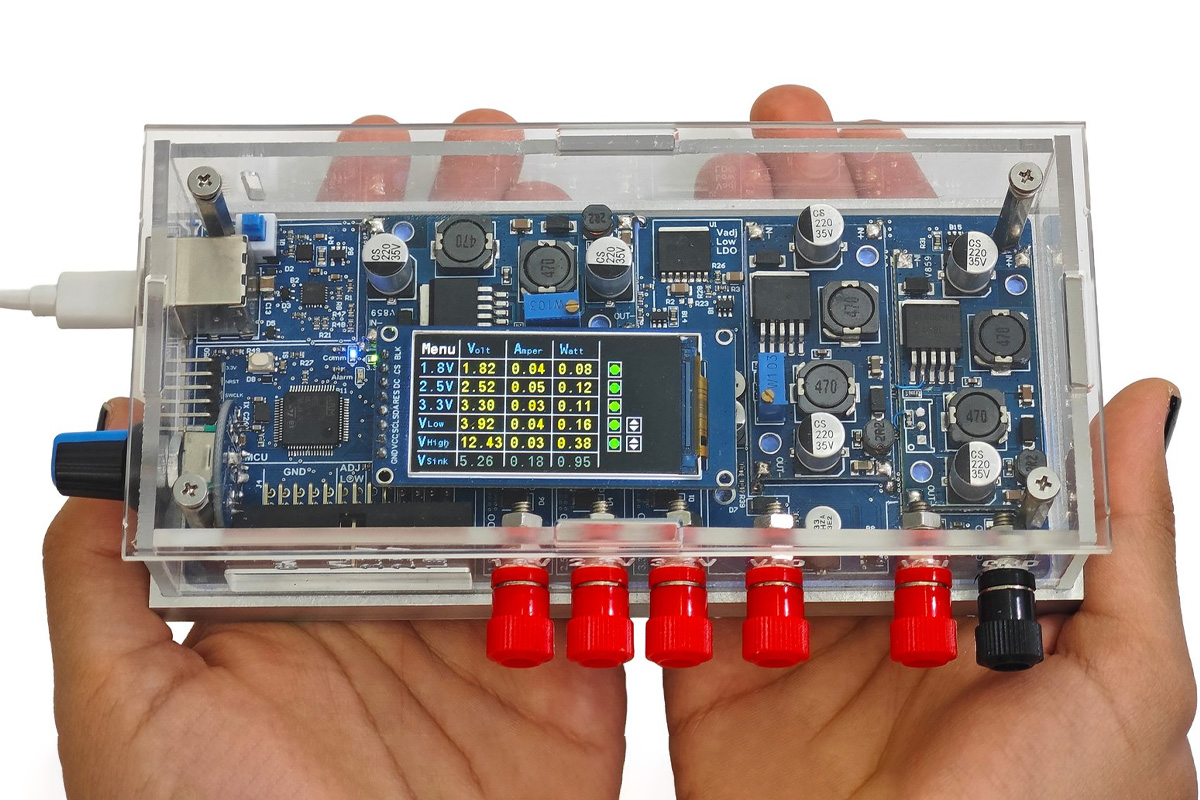

BenchVolt PD – USB-C PD лабораторный источник питания с пятью каналами и произвольным генератором сигналов (Краудфандинг)

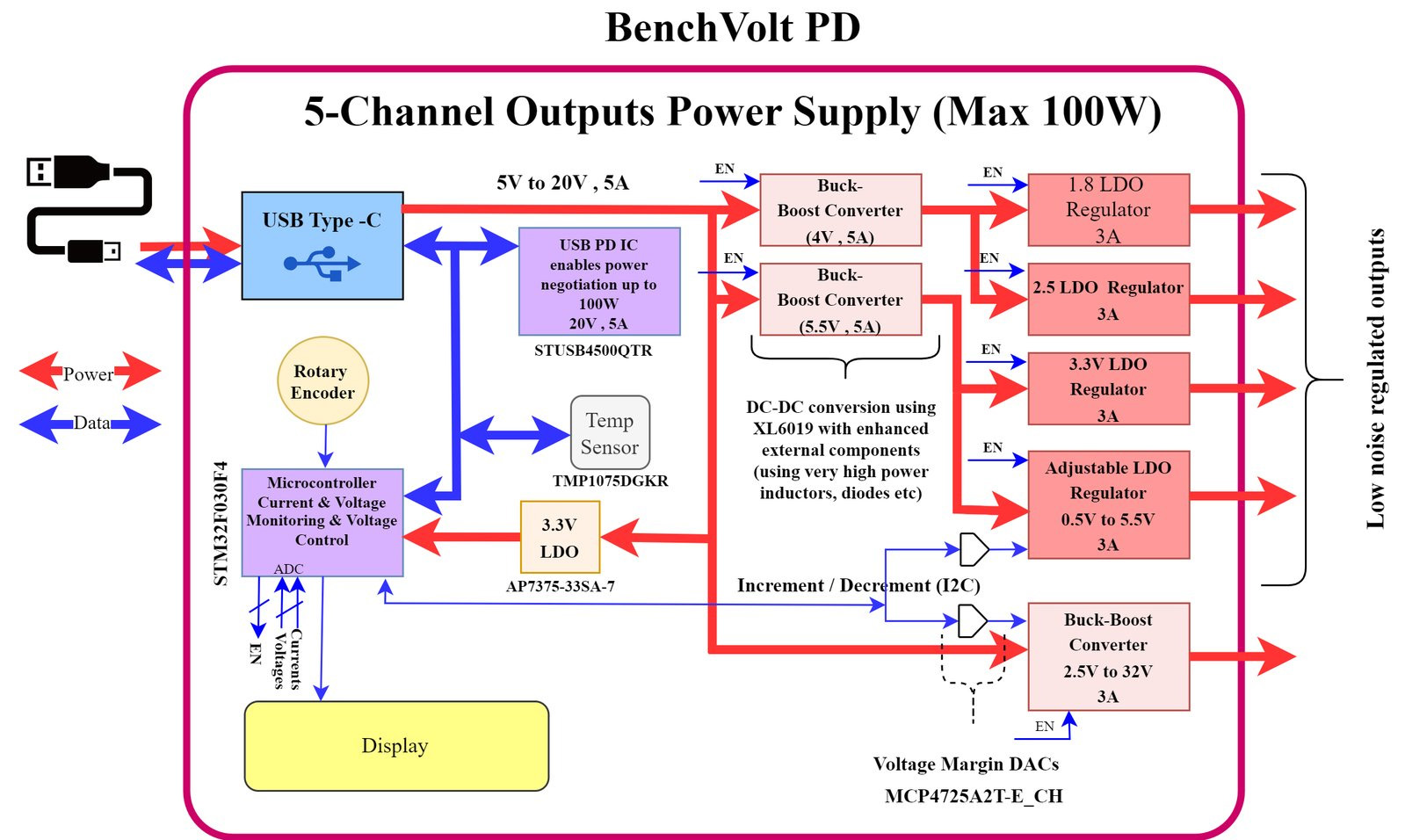

Устройство объединяет три низкошумящих фиксированных канала (1.8 В, 2.5 В, 3.3 В), два регулируемых выхода (0.5–5 В и 2.5–32 В) и поддерживает до 3А на канал с ограничением тока. Микроконтроллер STM32 управляет последовательностью включения, выполняет проверки безопасности в реальном времени и мониторинг. Устройство также оснащено дисплеем 1.9 дюйма и энкодером для мониторинга и управления. Включает защиту от перегрузки по току, перегрева и систему распределения мощности.

Характеристики BenchVolt PD:

• Микроконтроллер – STMicroelectronics STM32F030F4 32-битный Cortex-M0 @ 48 МГц с до 256 КБ флеш-памяти
• Дисплей – 1.9-дюймовый TFT-дисплей (320 x 170) с отображением напряжения, тока, температуры и статуса PD
• Вход питания
  • USB Type-C Power Delivery (макс. 20В/5А, макс. 100Вт)
  • Автономный контроллер USB PD ST STUSB4500 для устройств-потребителей питания
• Выход питания
  • Фиксированные каналы (LDO-стабилизация, низкий уровень шума)
    • 1.8 В @ до 3 А
    • 2.5 В @ до 3 А
    • 3.3 В @ до 3 А
  • Регулируемый выход 1 (LDO-стабилизация)
    • 0.5 В – 5 В @ до 3 А
    • Сверхнизкая пульсация для аналоговых/цифровых схем
  • Регулируемый выход 2 (Повышающе-понижающий преобразователь)
    • 2.5 В – 32 В @ до 3 А
    • Более высокая пульсация по сравнению с LDO-каналами (каскад buck-boost)
• Пульсации и шум (полоса 20 МГц, нагрузка 1 А)
  • Фиксированные 1.8 / 2.5 / 3.3 В – <4 мВpp, <4 мВrms
  • Рег. выход 1 (0.5–5 В) – <4 мВpp, <4 мВrms
  • Рег. выход 2 (2.5–32 В) – <25 мВpp, <25 мВrms
• USB – 2 порта USB Type-C, один для PD и один для отладки (взаимозаменяемые через кнопку pushlock на задней панели)
•   Прочее
  • Генератор произвольных сигналов (только регулируемые каналы)
    • 12-битное разрешение, 1024 точки
    • Формы сигналов: синус, меандр, треугольник, пила, а также пользовательские
    • Время задержки: от 4 мс до 16 384 мс
    • Повторение: 1–255 циклов или непрерывно
  • Энкодер с точной регулировкой 5 мВ
  • Пользовательская настройка лимита мощности через меню устройства или Python GUI
  • Защита от превышения мощности и невалидных PD-профилей
  • Защита от перегрузки по току на канал
  • Непрерывный мониторинг напряжения, тока и температуры
  • Контактные площадки с шагом 2.54 мм (100 mil) для питания макетных плат
• Габариты – 160 × 75 × 40 мм
• Вес – ~500 грамм
• Корпус
  • Верх и боковины из фрезерованного плексигласа
  • Основание из фрезерованного алюминия

Управление BenchVolt PD возможно с ПК с использованием открытого Python GUI или через стандартные SCPI-команды через виртуальный COM-порт (USB-C). Программное обеспечение позволяет устанавливать напряжения, токи, лимиты мощности и формы сигналов, а также предоставляет показания напряжения, тока, температуры и статуса USB-PD в реальном времени. Прошивка может быть обновлена напрямую через USB без внешнего программатора. Вся прошивка, GUI-код и библиотеки связи имеют открытый исходный код и доступны на GitHub .

Это не первый источник питания с поддержкой USB-C PD, так как ранее уже рассматривался PocketPD , программируемый источник питания размером с ладонь с выходом до 21В/5А, а Spark Analyzer , анализатор и источник питания USB-C PD на базе ESP32-C3, представляет собой другую опцию.

BenchVolt PD доступен через Crowd Supply , где полностью собранное устройство в корпусе с кабелями стоит $149, а версия только с платой – $99. Обе версии включают бесплатную доставку по США и доставку по всему миру за $12. Заказы, размещенные в ходе кампании, планируется отправить 6 марта 2026 года. Всю логистику обеспечивает Mouser Electronics, что гарантирует глобальную доставку.
