Плата разработки Waveshare ESP32-P4 + ESP32-C6 с PoE предназначена для HMI- и IoT-приложений

Плата поддерживает 100 Мбит Ethernet с PoE, MIPI-CSI, MIPI-DSI, USB 2.0 OTG, аудиокодек + усилитель, микрофон, слот для карт MicroSD и 40-контактное GPIO расширение. Другие периферийные устройства включают I2S, I2C, SPI, UART, PWM, MCPWM, RMT, ADC и TWAI, а также функции безопасности, такие как безопасная загрузка, шифрование флеш-памяти, криптоускорители, TRNG и разделение привилегий. Эти возможности делают её подходящей для HMI терминалов, интеллектуальных панелей, мультимедийных интерфейсов управления, локального периферийного ИИ и IoT шлюзов.

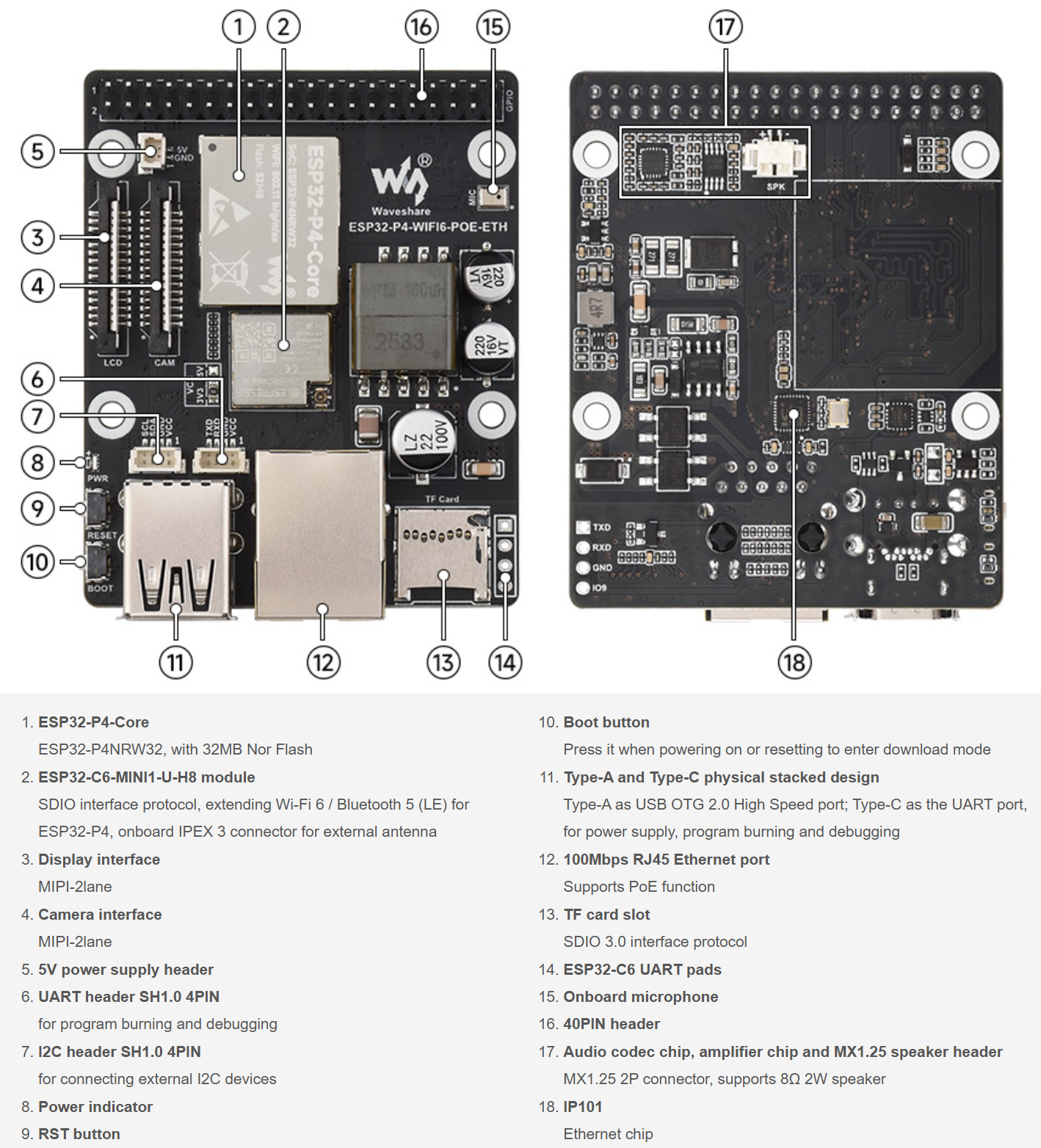

Характеристики Waveshare ESP32-P4-WIFI6-POE-ETH:

• Беспроводной модуль – ESP32-P4-Core
  • Микроконтроллер – ESP32-P4NRW32
    • МКУ
      • Двухъядерный RISC-V микроконтроллер @ 400 МГц с расширением инструкций ИИ и FPU одинарной точности
      • Одноядерный RISC-V LP (энергоэффективный) МКУ с частотой до 40 МГц
    • ГПУ – 2D ускоритель обработки пикселей (PPA)
    • ВПУ – поддержка кодеков H.264 и JPEG
    • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
  • Беспроводная связь
    • WiFi 6 и Bluetooth 5 через ESP32-C6 SoC (SDIO)
    • u.FL  разъем MHF3 на модуле
  • Хранилище – 32 МБ NOR Flash
• Хранилище – слот для карт MicroSD (SDIO 3.0)
• Дисплей
  • 2-линейный разъем MIPI DSI
  • Опциональный 7″/10.1″ DSI емкостный сенсорный дисплей
• Камера
  • 2-линейный разъем камеры MIPI CSI поддерживает разрешение до 1920×1080, кодирование видео 1080p30
  • Поддерживает камеру Raspberry Pi (OV5647)
• Аудио
  • Разъем для динамика (8Ω 2W)
  • Встроенный микрофон
  • Аудиокодек ES8311 + усилитель мощности NS4150B
• Сетевые возможности
  • Порт 100 Мбит Ethernet RJ45 с поддержкой PoE
  • WiFi 6 и Bluetooth 5 (через ESP32-C6); примечание: в ESP32-C6 имеется радио 802.15.4, но оно не указано в характеристиках на сайте Waveshare.
• USB
  • Порт USB OTG 2.0 HS Type-A
  • USB Type-C для питания, UART, прошивки
• Последовательный – заголовки UART/I2C SH1.0
•   Расширение

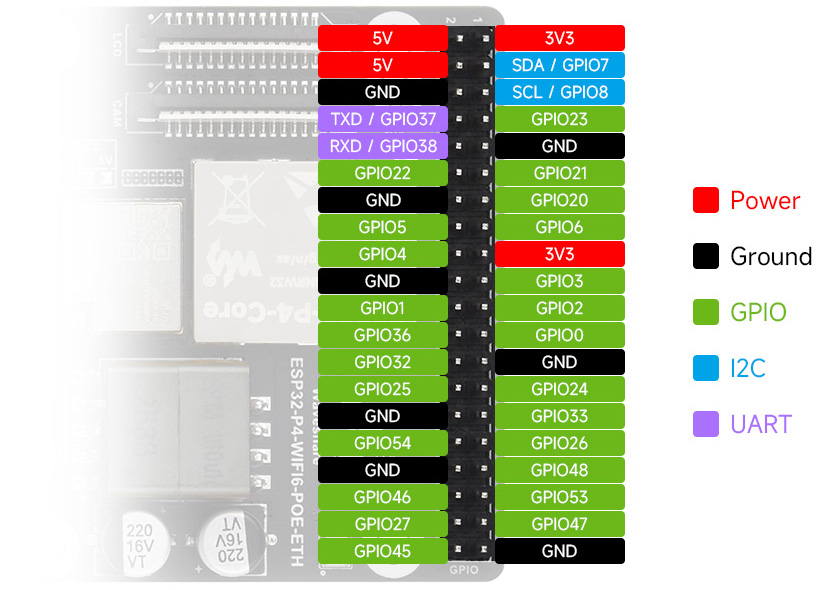

  • 40-контактный заголовок с 28x GPIO, I2C, UART, 5V, 3.3V и GND с распиновкой, аналогичной заголовку GPIO на одноплатных компьютерах Raspberry Pi
  • Коннекторы I2C и I3C
• Безопасность
  • Поддержка Secure Boot.
  • Шифрование Flash.
  • Криптографические ускорители и TRNG.
  • Периферия цифровой подписи и выделенный модуль управления ключами (KMU).
  • Защита аппаратного доступа/разделение привилегий/управление правами доступа.
• Разное
  • Кнопки Reset и Boot
  • Светодиодный индикатор питания
  • Контакты UART ESP32-C6
• Питание
  • Заголовок ввода 5V
  • Ввод USB Type-C
  • PoE (модуль включен)

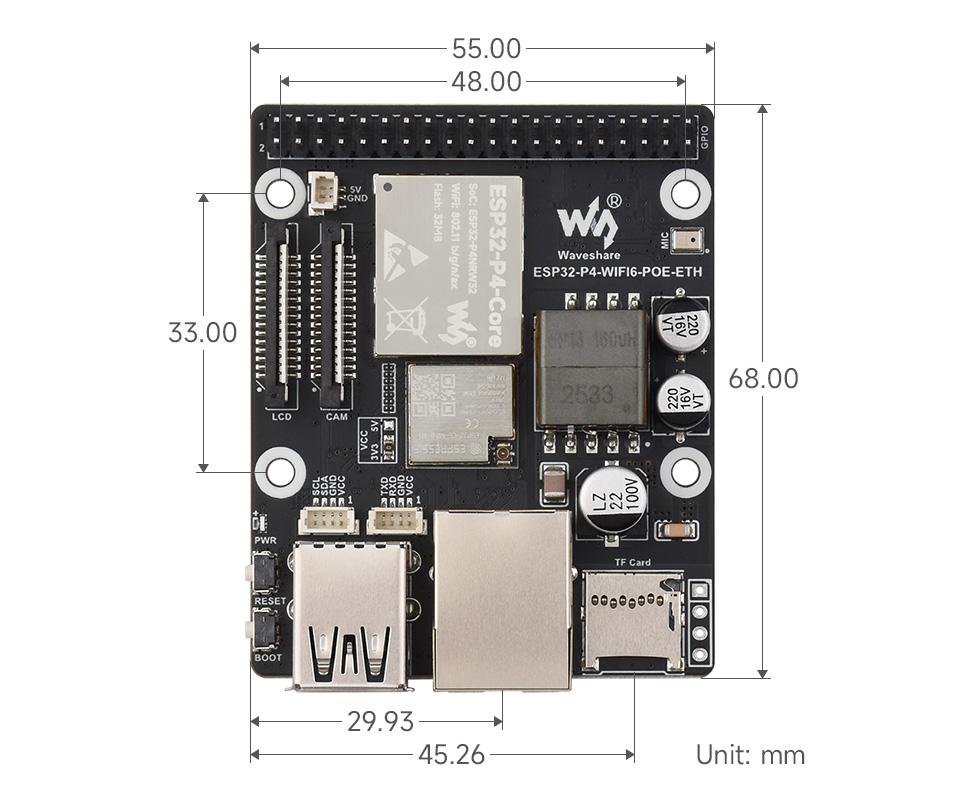

• Габариты – 68 x 55 мм

В плане программной поддержки плата может быть запрограммирована с использованием Arduino IDE или фреймворка ESP-IDF. Беспроводной модуль ESP32-C6 полностью поддерживается через ESP-IDF со стеками Wi-Fi 6 и BLE 5 LE поверх SDIO. Также есть возможность использования ESP-MDF , LVGL для DSI-дисплеев, ESP-ADF для аудио и фреймворков AI/голоса Espressif для продвинутых приложений. Дополнительная информация и примеры доступны на вики .

Ранее упоминались аналогичные платы на основе ESP32-P4 с поддержкой Ethernet, такие как GUITION JC-ESP32P4-M3-DEV , Waveshare ESP32-P4-Module-DEV-KIT и Waveshare ESP32-P4-ETH . Хотя они разделяют некоторые спецификации, имеются четкие различия: плата GUITION оснащена комбинированным модулем ESP32-P4 + ESP32-C6 с onboard PSRAM/flash, поддержкой RS-485 и портами USB-C; Waveshare ESP32-P4-Module-DEV-KIT ориентирована на HMI с несколькими портами USB host, наборами дисплея/динамика и компоновкой размера кредитной карты; Waveshare ESP32-P4-ETH в основном предназначена для прототипирования и развертывания, так как имеет компактный дизайн, onboard поддержку Ethernet/PoE и меньше универсальных портов; а по сравнению со всеми ними плата POE-ETH добавляет Wi-Fi 6, опции модуля PoE, коннекторы аудио/дисплея и более ориентированную на наборы структуру.

ESP32-P4-WIFI6-POE-ETH поставляется в трех вариантах: стандартная плата, Kit-C и Kit-D, причем более поздние версии добавляют дополнительные элементы, такие как дисплей, камера, кабели и модуль PoE. Доступна на AliExpress за $25.17 для стандартного набора, $36.30 для Kit-C с дополнительным динамиком и модулем камеры, и $100.23 для Kit-D, дополнительно включая 10-дюймовый дисплей. Плату также можно приобрести на Amazon за $34.99 , а все наборы доступны в магазине Waveshare по цене от $24.99 до $79.99 в зависимости от конфигурации.
