Компания Creality предоставила для обзора высококлассный 3D-сканер Sermoon S1. Устройство поддерживает сканирование синими лазерными линиями и инфракрасным структурированным светом, обеспечивает высокую точность до 0,02 мм, сканирует объекты от 5 x 5 x 5 мм³ до 4000 x 4000 x 4000 мм³ и в целом выглядит довольно впечатляющим.
Обзор начнется с изучения характеристик, после чего последует распаковка для ознакомления с 3D-сканером и его аксессуарами. Затем потребуется дополнительное изучение перед тестированием с различными объектами во второй части обзора.
Характеристики 3D-сканера Sermoon S1
- Режимы сканирования
- Синие лазерные линии
- Одиночная синяя лазерная линия
- Скорость сканирования: 108 000 измерений/с
- Рабочее расстояние – 200–600 мм
- Сканирование на улице – до 100 000 люкс
- Безопасность лазера – Класс II (безопасно для глаз)
- 7 параллельных синих лазерных линий
- Скорость сканирования: 756 000 измерений/с
- Рабочее расстояние – 150–400 мм
- Сканирование на улице – до 50 000 люкс
- Безопасность лазера – Класс I (безопасно для глаз)
- 34 перекрестных синих лазерных линии
- Скорость сканирования: 1 428 000 измерений/с
- Рабочее расстояние – 200–600 мм
- Сканирование на улице – до 100 000 люкс
- Безопасность лазера – Класс II (безопасно для глаз)
- Точность – до 0,02 мм; примечание: оценено в лабораторных условиях, фактические результаты могут зависеть от рабочих условий, таких как вибрация, температура и другие факторы.
- Объемная точность – 0,02 мм+0,08 мм/м
- 3D-разрешение – 0,05–2 мм
- Скорость сканирования – до 90 кадров/с
- Мин. объем сканирования – 5 x 5 x 5 мм
- Область единичного захвата
- 205 x 147 мм @ 2 м
- 293 x 217 мм @ 3 м
- 355 x 289 мм @ 4 м
- 417 x 361 мм @ 5 м
- 506 x 433 мм @ 6 м
- Режим выравнивания – Маркер / Глобальный маркер
- Одиночная синяя лазерная линия
- Инфракрасный структурированный свет
- Инфракрасный структурированный свет ближнего действия
- Скорость сканирования: 4 600 000 измерений/с
- Область единичного захвата
- 293 x 217 мм @ 3 м
- 417 x 361 мм @ 5 м
- Рабочее расстояние – 170–500 мм
- Инфракрасный структурированный свет дальнего действия
- Скорость сканирования: 4 600 000 измерений/с
- Область единичного захвата
- 689 x 375 мм @ 5 м
- 1245 x 754 мм @ 10 м
- Рабочее расстояние – 200–1200 мм
- Точность – до 0,075 мм
- Объемная точность – 0,075 мм+0,1 мм/м
- 3D-разрешение – 0,1–2 мм
- Скорость сканирования – до 30 кадров/с
- Мин. объем сканирования – 150 x 150 x 150 мм
- Режим выравнивания – Маркер / Глобальный / Геометрия / Текстура
- Сканирование на улице – до 30 000 люкс
- Безопасность лазера – Класс I (безопасно для глаз)
- Инфракрасный структурированный свет ближнего действия
- Синие лазерные линии
- Поддержка цветового картирования
- Дополнительная цветовая подсветка – 12 белых светодиодов
- Улучшение распознавания маркеров – 12 синих светодиодов / 12 белых светодиодов
- Калибровочная пластина – Высокоточная стеклянная калибровочная пластина
- Беспроводное сканирование – Поддерживается совместно с аксессуарами для беспроводного сканирования
- Габариты – 225 × 76 × 53 мм
- Вес – 508 грамм
- Температурный диапазон – от -10°C до 40°C
- Влажность – 10–90% отн. влажности
3D-сканер Sermoon S1 работает с Windows, macOS, Android и iOS. Для мобильных операционных систем требуются аксессуары для беспроводного сканирования. Потребуется достаточно современное устройство с относительно мощным процессором и достаточным объемом ОЗУ:
- Рекомендуемая конфигурация Windows – Процессор Intel Core i7 10-го поколения, видеокарта NVIDIA (8 ГБ VRAM), 32 ГБ ОЗУ, Windows 10/11 (64-бит)
- Минимальная конфигурация Windows – Процессор Intel Core i7 7-го поколения, видеокарта NVIDIA (6 ГБ VRAM), 16 ГБ ОЗУ, Windows 10/11 (64-бит)
- macOS – Серии M1/M2/M3/M4, 16 ГБ ОЗУ
Linux не поддерживается. Сканер предлагает 5 различных режимов сканирования. Согласно спецификациям, сканирование синим лазерным лучом лучше подходит для небольших деталей со сложной геометрией, а инфракрасный структурированный свет эффективнее для крупных деталей и/или более быстрого сканирования.
Распаковка Creality Sermoon S1
Полученная розничная упаковка оказалась значительно больше ожидаемого. На ней указано «Sermoon S1 hybrid blue laser & NIR 3D scanner».
На нижней стороне нет много информации, кроме модели: CRS23SS1.
Ожидалось наличие пенопластовых слоёв внутри упаковки для защиты 3D-сканера и аксессуаров, поэтому было удивлением обнаружить, что комплект размещён в кейсе, что должно быть удобно для переноски сканера.
Все элементы аккуратно и надёжно упакованы внутри.
После извлечения всего содержимого получается 3D-сканер Sermoon S1, стеклянная калибровочная пластина, два набора по 10 листов отражающих маркеров (D3 и D6), блок питания 12 В/2,4 А, четыре переходника для розеток (AU, US, EU, UK), Y-кабель для данных USB 3.0 и питания, переходник USB Type-C (внизу справа), салфетка для очистки, а также краткое руководство по началу работы, сертификат соответствия и гарантийная карта («After Sales Service Card») на английском и упрощённом китайском языках.

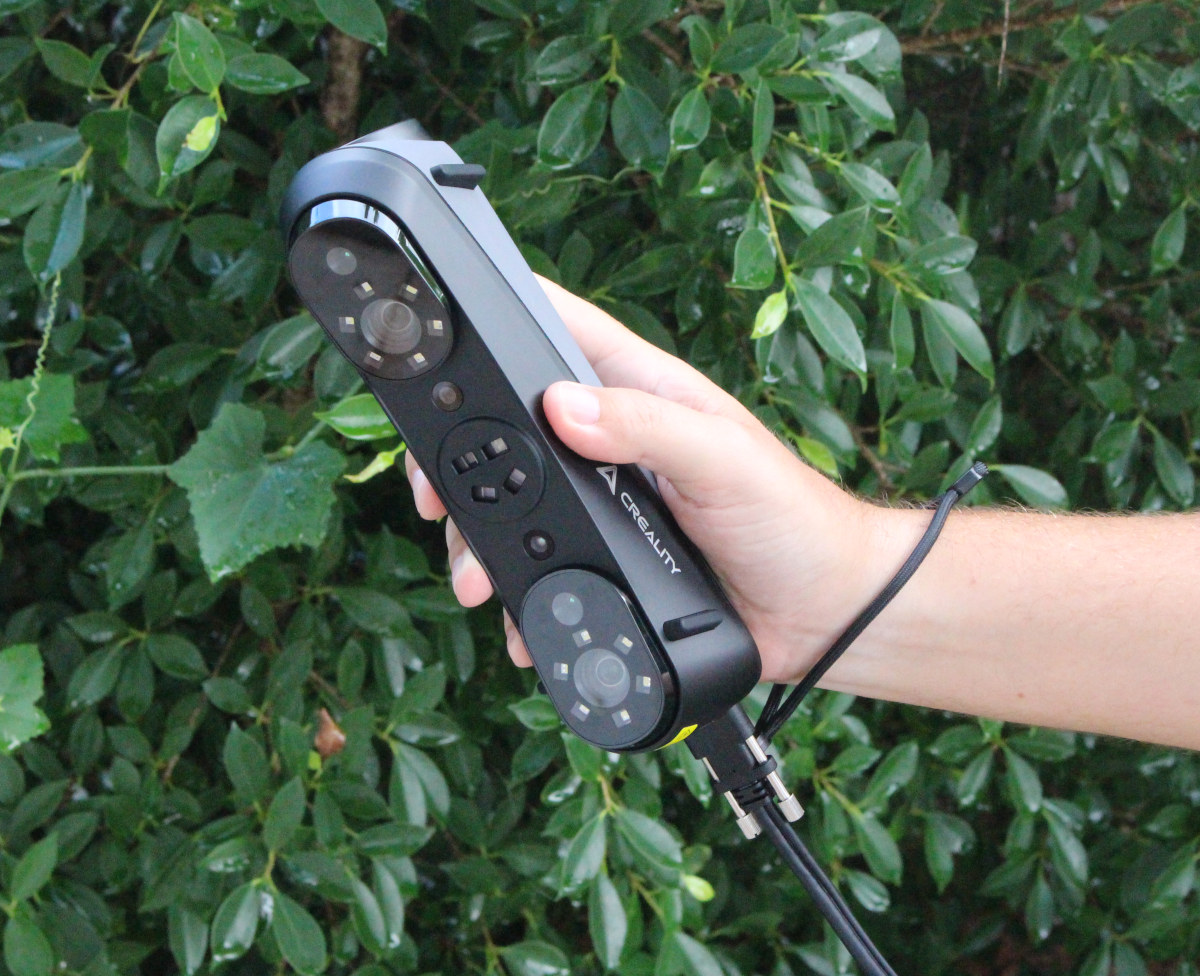

Рассмотрим переднюю сторону 3D-сканера. Имеются две высокоточные камеры, окружённые шестью светодиодами, и широкоугольная камера слева от каждой. В центре расположены синие лазерные излучатели (однолинейный лазер, параллельный лазер и 2 перекрёстных лазера), а справа – проектор DOE (Дифракционный оптический элемент) для инфракрасного структурированного света/ближнего инфракрасного сканирования, и слева – цветная камера.
На противоположной стороне сканера D-пад позволяет пользователю запускать или приостанавливать сканирование, а также регулировать яркость, экспозицию и уровень масштабирования.
На одном конце сканера предусмотрен ремешок для безопасного удержания 3D-сканера, а порт USB-C с двумя резьбами предназначен для надёжного подключения Y-кабеля для данных и питания.
Выполним подключение. USB-C кабель был вставлен в разъём питания и зафиксирован затягиванием двух винтов перед подключением разъёма постоянного тока к блоку питания 12 В.
Разъём USB Type-A затем следует вставить в свободный порт USB 3.0 host-компьютера. Однако возникает сложность, поскольку отсутствует компьютер с Windows 11 или плата с видеокартой NVIDIA, необходимой для работы программного обеспечения Creality Scan 4, и также невозможно использование мобильного телефона Android, поскольку аксессуары для беспроводного сканирования не были предоставлены в составе комплекта. Будет проведено обсуждение с Creality для определения оптимального пути решения.
Выражается благодарность Creality за предоставление 3D-сканера Sermoon S1 для обзора. Устройство можно приобрести за $2699 в магазине компании в представленной конфигурации, но в настоящее время оно дешевле на Amazon – $2159,209 в рамках «ограниченного по времени предложения» компании.
