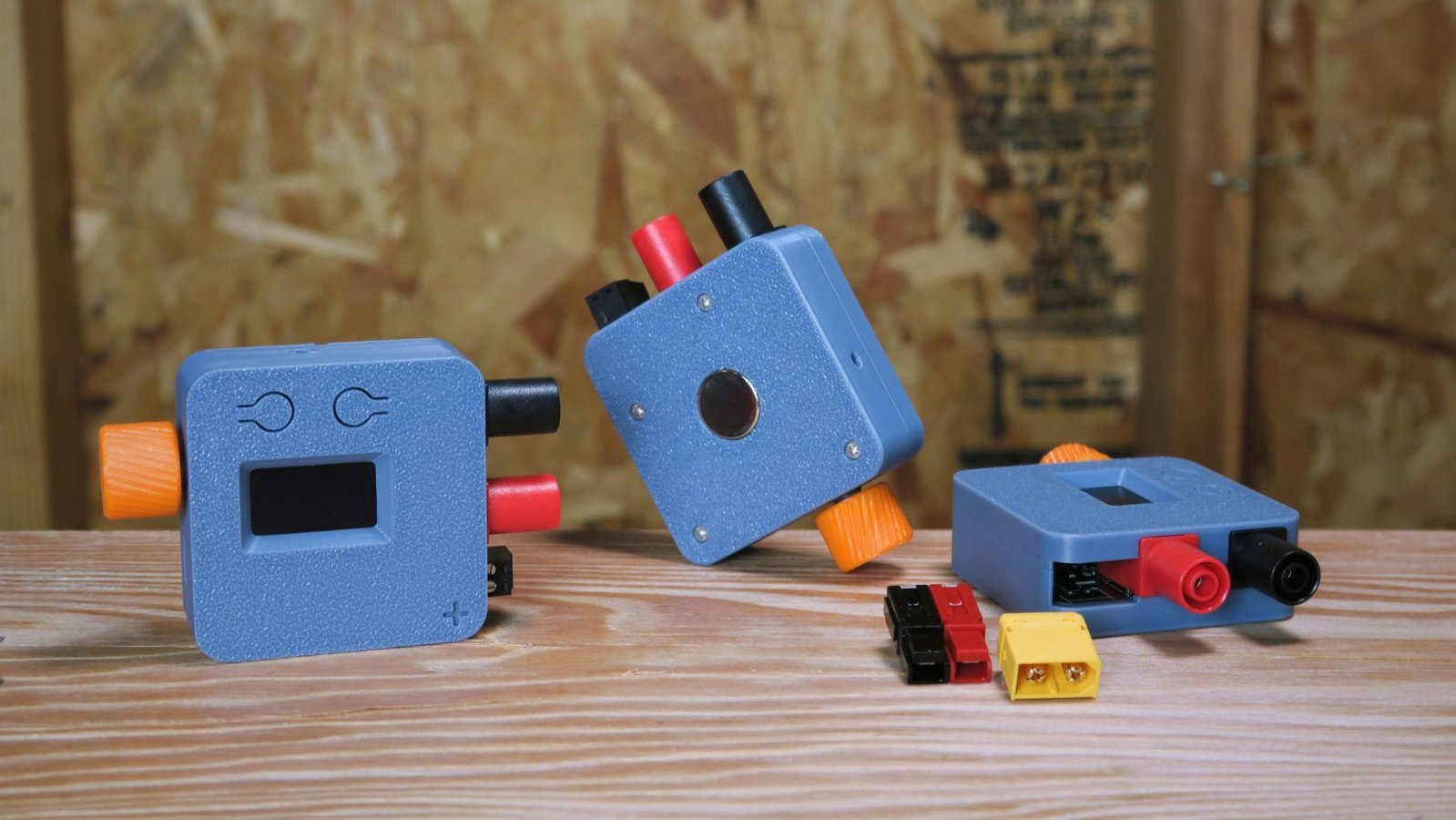

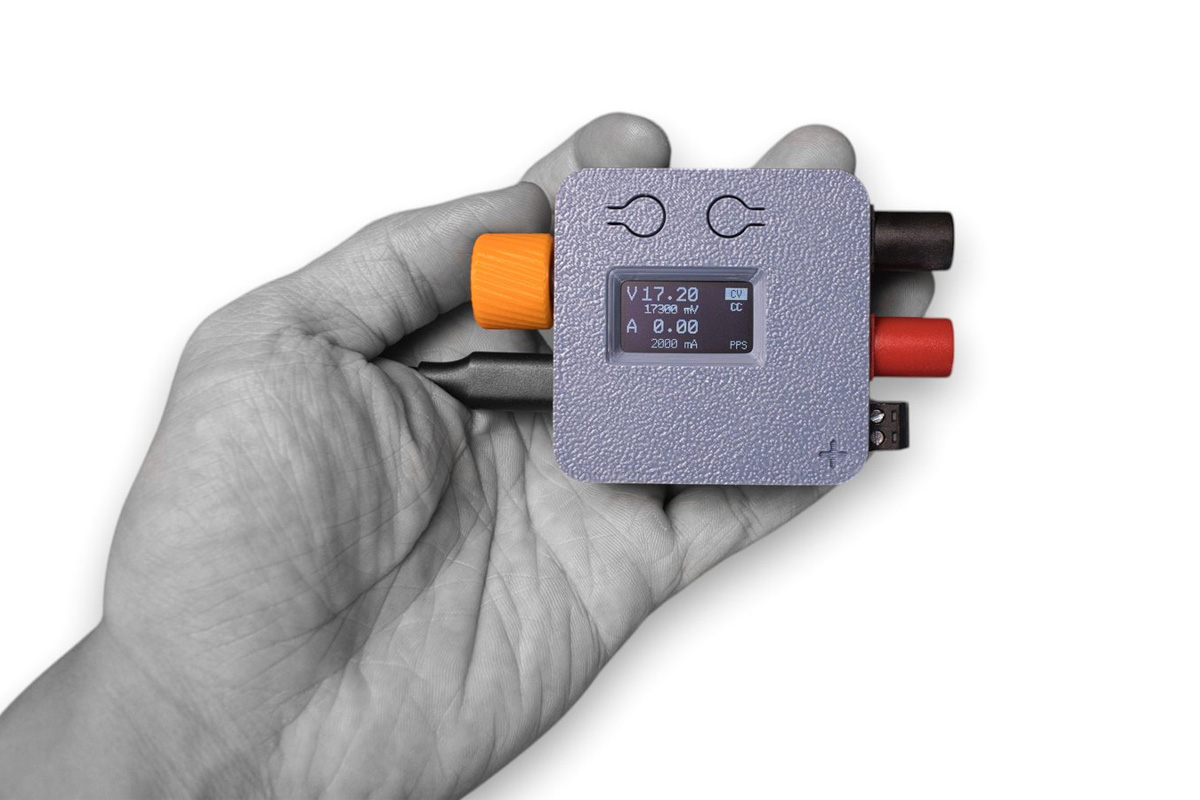

PocketPD — это компактный программируемый источник питания с USB PD, разработанный CentyLab в Сейлеме, Орегон. Разработанный для ношения в кармане, он обеспечивает точное программируемое управление напряжением и током с использованием режима USB Power Delivery 3.0 PPS.
Устройство выдает от 3,3 В до 21 В при токе до 5 А, имеет режимы постоянного напряжения/тока и включает 0,96-дюймовый OLED-дисплей для мониторинга в реальном времени. На основе микроконтроллера Raspberry Pi RP2040 и контроллера PD AP33772, оно поддерживает точную регулировку с шагом 20 мВ/50 мА, со встроенными защитами от короткого замыкания и обратного тока. Веся всего 63 г, PocketPD также предлагает магнитное крепление, открытую прошивку и аппаратные файлы KiCad для настройки. Компания предлагает две версии: со съемным клеммным разъемом или с опциями коннекторов Anderson Powerpole/XT60.
Характеристики PocketPD:
- Микроконтроллер – Raspberry Pi RP2040 двухъядерный микроконтроллер Cortex-M0+ @ 125 МГц с 264 КБ SRAM
- Память – Энергонезависимая память для пользовательских профилей (настройки напряжения/тока)
- Дисплей – 0,96-дюймовый OLED-дисплей
- Вход
- USB Type-C (USB Power Delivery 3.0 / PPS mode)
- Высокопроизводительный контроллер приемника USB PD AP33772
- Выходное напряжение – от 3,3 В до 21 В (регулируемое с шагом 20 мВ)
- Выходной ток – до 5 А (регулируемый с шагом 50 мА)
- Максимальная мощность – до 100 Вт (в зависимости от возможностей зарядного устройства/кабеля)
- Режимы работы – Постоянное напряжение (CV) / Постоянный ток (CC)
- Функции безопасности – Защита от короткого замыкания, обратного тока и с обратным диодом

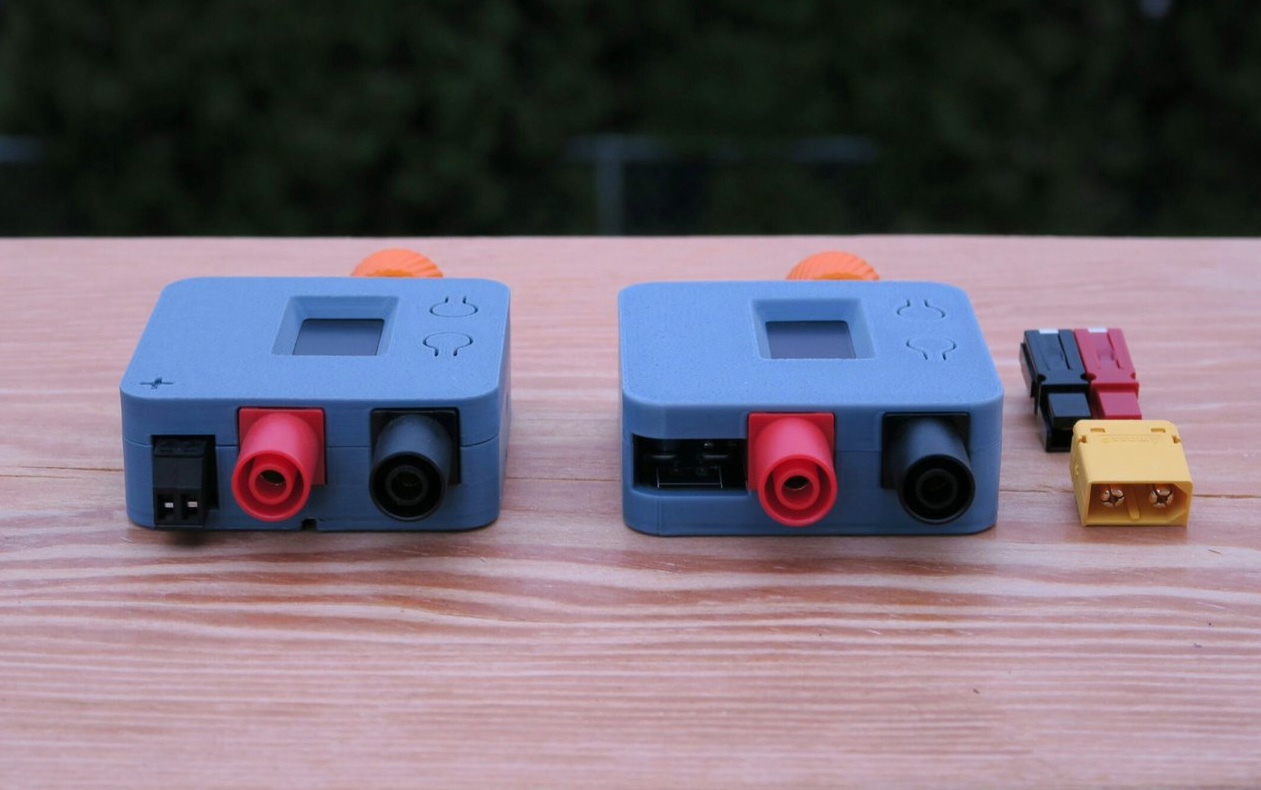

- Опции коннекторов
- Версия 1 – Банановые разъемы + съемный клеммный разъем
- Версия 2 – Банановые разъемы + непаяные коннекторы Anderson Powerpole PP15/45 и XT60
- Прочее
- Магнитная задняя панель для легкого крепления и пассивного рассеивания тепла
- Физические кнопки и энкодер для установки напряжения, тока или профиля
- Корпус, напечатанный на 3D-принтере (настраиваемый)
- Габариты – 86 × 55 × 21 мм
- Вес – 63 г
В плане программной поддержки, устройство поставляется с открытой прошивкой, которую можно обновлять через USB. Прошивка основана на Raspberry Pi Pico SDK и использует открытые библиотеки для связи USB PD. Пользователи могут изменять, пересобирать и прошивать код с помощью стандартных инструментов разработки для RP2040, что обеспечивает долгосрочную поддержку и обновления от сообщества. Дополнительная информация о его открытом аппаратном обеспечении и прошивке доступна на GitHub. Аппаратный дизайн создан с помощью KiCad 9.x и будет выпущен под лицензией CC BY-SA 4.0.
Устройство использует режим USB Power Delivery 3.0 PPS, который позволяет напрямую согласовывать напряжение и ток с совместимыми зарядными устройствами для более точного контроля и повышенной эффективности. Устройство работает с большинством PPS-совместимых настенных зарядных устройств USB Type-C, power banks и автомобильных адаптеров от Anker, Ugreen, Baseus и других брендов. Диапазон выходного напряжения и тока зависит от подключенного зарядного устройства и качества кабеля, обычно от 3,3 В до 11 В или до 21 В для адаптеров высшего класса, поддерживающих полный выход PPS. Компания также упоминает, что PocketPD поддерживает пользовательские профили питания, которые позволяют автоматически сохранять настройки напряжения, тока и режимов во встроенной flash-памяти и восстанавливать их при запуске.
Продукт очень уникален, и прямых конкурентов немного; ближайший — Spark Analyzer , анализатор и источник питания USB-C PD на основе ESP32-C3, предназначенный для анализа питания и регулируемого выходного напряжения. Были замечены другие источники питания для макетных плат, такие как Axiometa BrodBoost-C , XIAO Powerbread , но они не столь мощные.
PocketPD доступен для предзаказа на Crowd Supply за $70 со съемным клеммным разъемом или $72 с непаяными коннекторами Anderson Powerpole и XT60. Краудфандинговая кампания уже полностью профинансирована, собрав $42 636 от 341 backer. Стоимость доставки составляет $8 по США и $18 по всему миру, выполнение заказов осуществляется Mouser Electronics. Заказы, размещенные сейчас, ожидаются к отправке 16 января 2026 года.
