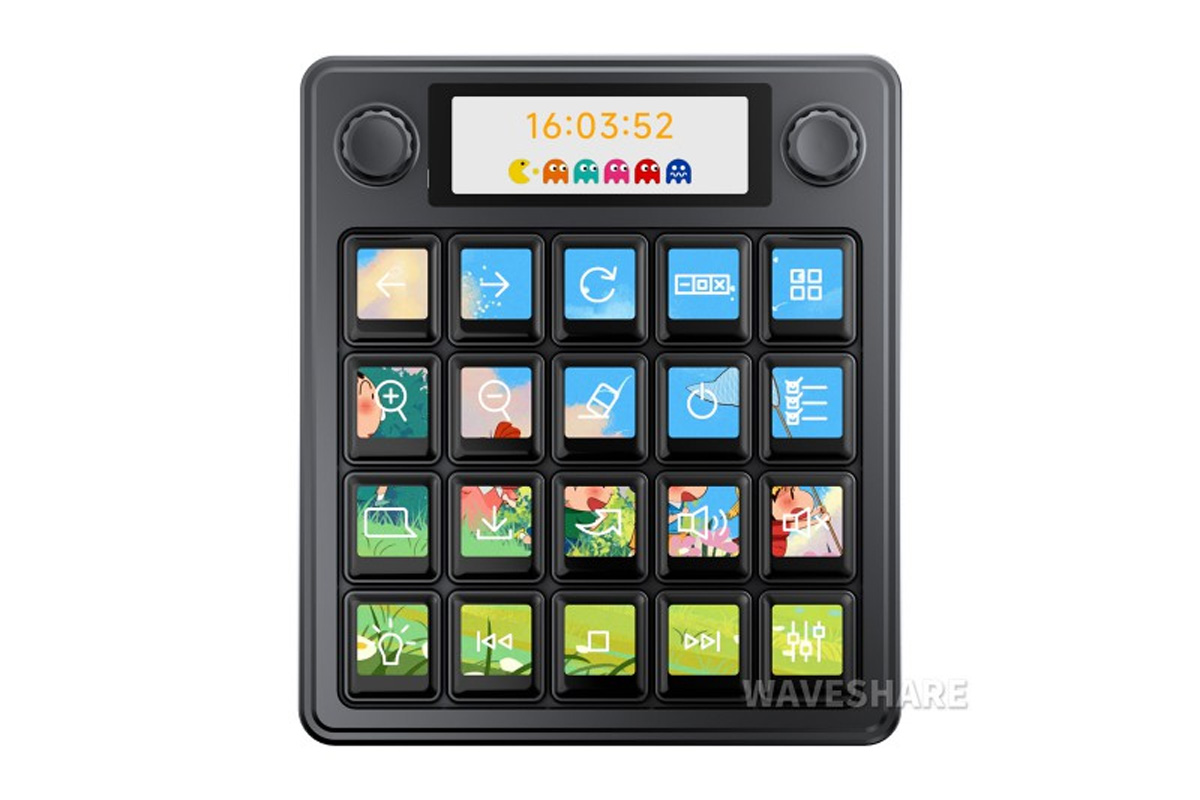

Waveshare MK20 — это многофункциональная макроклавиатура с двадцатью механическими клавишами, оснащенными LCD-клавишами размером 0,85 дюйма. Как обновление более ранней модели MK10 , она добавляет вторичный дисплей размером 2,8 дюйма вместе с двумя регуляторами. Устройство поддерживает AI-голосовое взаимодействие, отображение данных в реальном времени и интеграцию с умным домом через Home Assistant.

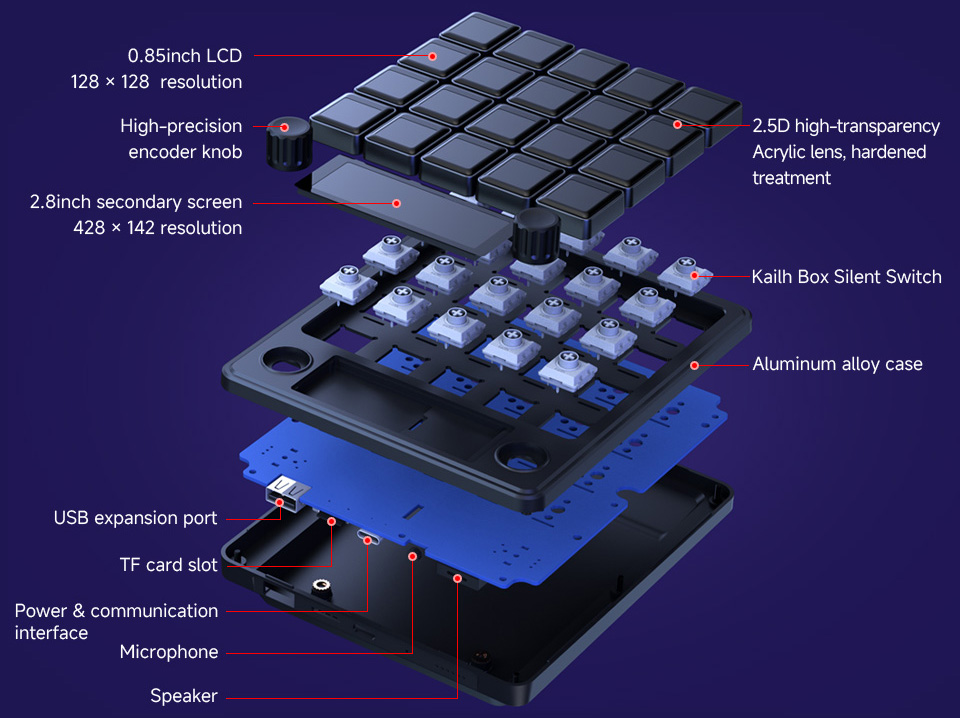

Как и ее предшественник, MK20 использует двухсистемную архитектуру: процессор Allwinner T113-S3 с двумя ядрами Cortex-A7 работает под управлением Linux для управления дисплеями, а микроконтроллер GD32 запускает QMK для ввода с клавиатуры и регуляторов с низкой задержкой. Каждая LCD-клавиша имеет разрешение 128×128 и поддерживает динамические изображения, видео и многослойные наложения, в то время как вторичный дисплей размером 2,8 дюйма (разрешение 428 × 142) предоставляет информацию о статусе или настройках. Клавиатура также включает два поворотных энкодера с алюминиевыми колпачками для управления громкостью, воспроизведением или временной шкалой. Устройство собрано с верхним корпусом из алюминиевого сплава и 2,5D акриловой линзой для долговечности.
Спецификации Waveshare MK20:
- Основной контроллер – Allwinner T113-S3
- Процессор
- Двухъядерный процессор Arm Cortex-A, до 1,2 ГГц
- Ядро RISC-V + HiFi4 DSP
- Встроенная память – 128 МБ DDR3
- Процессор
- Вспомогательный контроллер – микроконтроллер GigaDevice GD32, работающий на QMK для механического ввода с низкой задержкой
- Хранилище – Слот для карты MicroSD
- Клавиши и управление
- 20 горячезаменяемых бесшумных переключателей Kailh box с LCD-клавишами (упомянуты выше)
- Сила срабатывания – 50 ± 10 гс
- Сила полного нажатия – 55 ± 10 гс
- Ход срабатывания – 1,2 ± 0,30 мм
- Общий ход – 2,8 ± 0,25 мм
- Длина пружины – 15,5 мм
- Срок службы – 50 миллионов нажатий
- 2 высокоточных энкодера с ручками (анодированный алюминий, антискользящая текстура)
- 20 горячезаменяемых бесшумных переключателей Kailh box с LCD-клавишами (упомянуты выше)
- Дисплей
- 20 механических LCD-клавиш с дисплеями 0,85 дюйма (разрешение 128×128)
- Вторичный экран 2,8 дюйма с разрешением 428×142
- Поддерживает объединение нескольких экранов и наложения изображений/видео на фон
- 2,5D акриловая линза высокой прозрачности, упрочненная (твердость >3H)
- Аудио – Встроенный микрофон и динамик
- Сети – Опциональный WiFi 2,4 ГГц через беспроводную USB-карту (5 ГГц не поддерживается)
- USB
- Порт USB Type-C для питания и подключения к хосту
- Порт расширения USB Type-A
- Питание – 5В от порта USB-C
- Габариты – 130,53 x 149,62 x 39,36 мм
- Корпус – Верхняя часть из алюминиевого сплава
- Варианты установки – Съемная подставка под углом 24° или плоская установка на столе под углом 5,5°

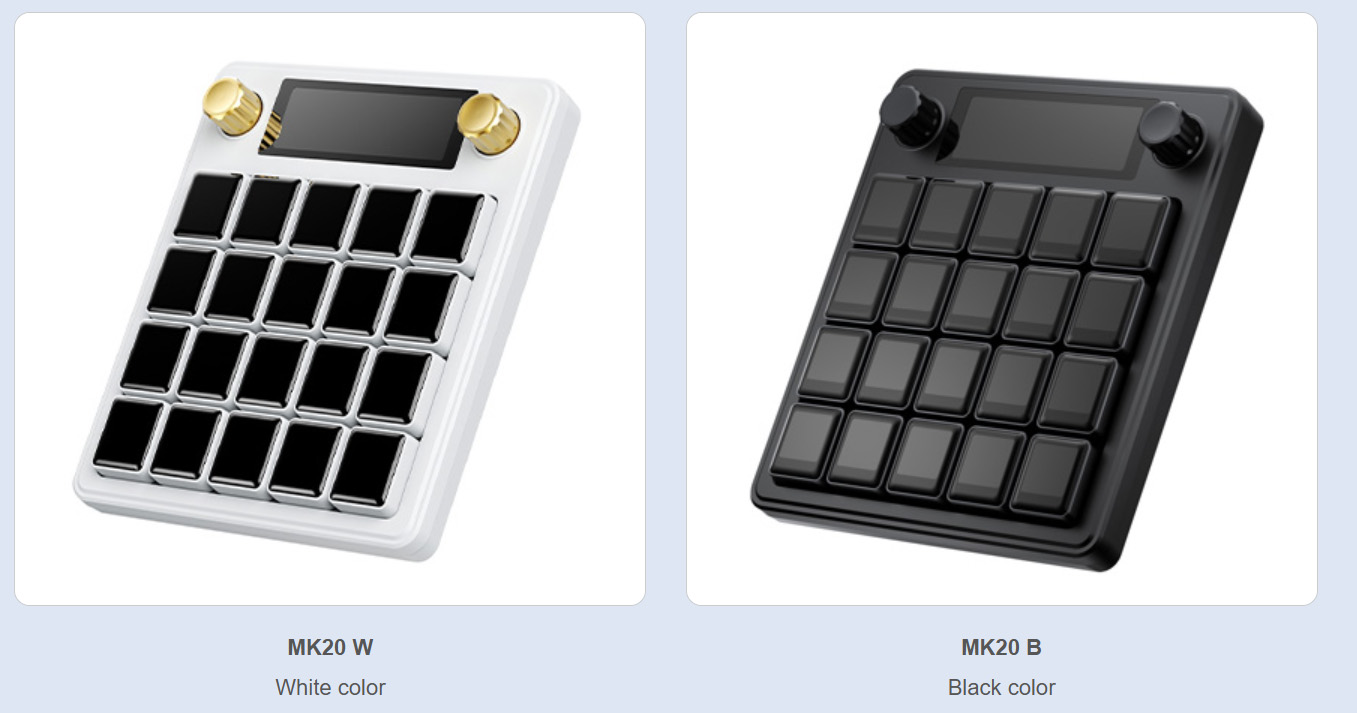

- Цветовые варианты – Черный / Белый
Как и MK10, MK20 также работает с программным обеспечением ScreenKey для Windows и macOS для управления темами, настройки макросов и отображения данных в реальном времени. С его помощью можно загружать, редактировать и запускать визуальные темы, которые определяют поведение 20 LCD-клавиш и вторичного дисплея размером 2,8 дюйма. Кроме того, он работает с LibreHardwareMonitor для статистики системы (ЦП, ГП, память, температура и т.д.) и OpenWeather для визуализации данных о погоде.
MK20 также поддерживает интеграцию XiaoZhi AI для распознавания голоса и автоматизации на основе AI, но для этого требуется сетевое подключение, которое можно добавить через внешний USB WiFi-адаптер 2,4 ГГц. Кроме того, устройство может подключаться к Home Assistant (HA) для управления умным домом через локальный доступ по токену или через сервер XiaoZhi MCP, поддерживая интеграции, такие как Xiaomi Miot Auto и Xiaomi Gateway 3. MK20 работает в двухсистемном режиме, позволяя настраивать через ScreenKey в режиме хоста и выполнять макросы независимо с прошивкой QMK без необходимости программного обеспечения на хосте. Более подробные технические детали и инструкции по настройке доступны на вики .
Макроклавиатура Waveshare MK20 доступна на AliExpress за $169,23 , на Amazon за $194,99 и в официальном магазине Waveshare за $155,99 . В комплекте вы получите устройство MK20 W (белый) или B (черный), руководство пользователя и набор аксессуаров, таких как два кабеля Type-A to Type-C, один кабель USB Type-C с двойным разъемом, регулируемую подставку для MK20, USB WiFi-адаптер и разделитель питания и сигнала USB Type-C. Также доступен опциональный адаптер питания 5В/3А.
