Микроконтроллеры Renesas RA8D2 и RA8M2 на базе Cortex-M85 с частотой 1 ГГц оснащены до 1 MB MRAM и 2 MB SRAM

Обе группы микроконтроллеров обеспечивают производительность до 7300 Coremarks, предлагают до 1 МБ MRAM и 2 МБ SRAM и поддерживают опции SiP с флеш-памятью до 8 МБ. RA8D2 добавляет возможности HMI, включая контроллер графического ЖК-дисплея 1280×800, 2D-движок рисования, интерфейсы MIPI DSI и CSI-2 и поддержку аудиовхода для голосового и визуального ИИ. Общие функции включают двухканальный Gigabit Ethernet с TSN, USB 2.0, CAN FD, I3C и различные аналоговые периферийные устройства. Интегрированная безопасность RSIP-E50D, ускорение Helium для DSP/ML с различной программной поддержкой.

Характеристики Renesas RA8D2 и RA8M2:

• Ядра процессора и особенности
  • Arm Cortex-M85 с тактовой частотой 1 ГГц с   Helium MVE (M-Profile Vector Extension) с кэшем 32 КБ инструкций/данных; более 7300 CoreMarks
  • Arm Cortex-M33 с тактовой частотой 250 МГц с кэшем 32 КБ инструкций/данных
  • Armv8-M Security и DSP Extensions, поддержка TrustZone
  • FPU (одинарной и двойной точности)
  • Поддержка трассировки CoreSight ETM (ETM-M85/M33)
• Графический процессор (только RA8D2) – 2D-движок рисования (DRW) с сглаживанием, альфа-смешением и операциями с текстурами для рендеринга GUI
• Память
  • До 2 МБ SRAM с ECC, включая
    • 256 КБ TCM для ядра Cortex-M85
    • 128 КБ TCM для ядра Cortex-M33
  • Оставшиеся ~1.6 МБ в качестве SRAM общего назначения
• Накопитель
  • 1 МБ кодовой MRAM (энергонезависимая память для кода)
  • До 8 МБ последовательной флеш-памяти (вариант SiP) через OSPI
  • Безопасный загрузчик в OTP (RA8M2)
  • 96-байтовая OTP-память для пользовательских данных и безопасной конфигурации
  • 2x интерфейс SD/MMC Host, поддерживающий SDHC, SDXC и eMMC 4.51
• Дисплей (только RA8D2)
  • Контроллер графического ЖК-дисплея (GLCDC) с выходом RGB888 и 3-слойным наложением (фон + 2 графические плоскости)
  • Интерфейс MIPI DSI, поддерживающий вывод на дисплей DSI-2 (до 2 линий данных + 1 линия тактирования)
  • Поддержка видеовыхода для цифровых панелей с разрешением WXGA
  • Внутренний цветовой формат ARGB8888 с поддержкой преобразования для 8-/16-/32-битных пиксельных данных
• Камера (только RA8D2)
  • Блок захвата (CEU) для захвата внешних данных изображения и передачи в память
  • Интерфейс MIPI CSI-2 для подключения сенсоров изображения или модулей камеры
  • Модуль видеовхода (VIN) для обработки и буферизации изображения (с FIFO)
  • Поддерживает захват изображения в реальном времени для приложений HMI с визуальным или ИИ-функционалом
• Аудио
  • 2x усовершенствованный последовательный звуковой интерфейс (SSIE) поддерживает форматы I²S, моно и TDM
  • Поддерживает передачу аудиоданных через DMA для снижения нагрузки на ЦП
  • Интерфейс модуляции плотности импульсов (PDMIF) для до 3 внешних цифровых микрофонов
  • Опционально 2x 12-битных ЦАП для аналогового аудиовыхода
  • Совместим с захватом голоса, воспроизведением аудио и фронтенд-обработкой распознавания речи (оптимизирован для RA8D2)
• Коммуникационные периферийные устройства
  • До 10x последовательных (SCI/UART), до 60 Мбит/с
  • 3x I²C, 1x I3C
  • 2x SPI (до 166 Мбит/с)
  • 2x CAN FD (совместим с ISO 11898-1)
  • USB 2.0 FS и HS (хост/устройство/OTG)
  • Модуль Ethernet-коммутатора уровня 3 (ESWM) с двумя Gigabit MAC и поддержкой RGMII/GMII/MII
• Аналоговые
  • 2x 16-битных АЦП (ADC16H), до 23 каналов
  • 2x 12-битных ЦАП
  • 4-канальные высокоскоростные аналоговые компараторы
  • Датчик температуры
• Таймеры
  • 14x 32-битных общих ШИМ-таймеров (GPT32) (4 высокого разрешения @ 52 пс)
  • 4x генератора задержки ШИМ (PDG)
  • 2x энергоэффективных асинхронных таймера (AGT)
  • 2x сверхэнергоэффективных таймера (ULPT)
  • Часы реального времени (RTC) с календарем
  • Двойные сторожевые таймеры + независимый WDT
• Система
  • Энергоэффективные режимы
  • Функция резервного питания от батареи (VBATT)
  • 16-канальный DMAC + 2 контроллера DTC
  • Контроллер связывания событий (ELC)
  • Сброс при включении питания
  • Блок захвата (CEU) и модуль видеовхода (VIN)
  • Программируемое обнаружение напряжения (PVD)
  • Энергоэффективные режимы и резервное питание от батареи (RTC/VBATT)
  • Основная тактовая частота (8–48 МГц), вспомогательная тактовая частота (32.768 кГц), HOCO/MOCO/LOCO, PLL1/PLL2
  • Схема точности тактирования (CAC) и поддержка выходной тактовой частоты
• Безопасность
  • Renesas Security IP (RSIP-E50D):
    • AES, ChaCha20-Poly1305, RSA, ECC, HASH/HMAC
    • 128-битный TRNG, 256-битный аппаратный уникальный ключ (HUK)
    • Расшифровка на лету (DOTF)
    • Безопасная загрузка, защитные контакты, обнуление
  • Arm TrustZone, безопасная отладка, три защищенных от вскрытия контакта, безопасное мультиплексирование выводов и управление жизненным циклом
• Напряжение питания
  • МК (без флеш-памяти) – 1.62 – 3.63 В
  • SiP – 1.70 – 2.00 В (VCC2 на SiP)
• Корпуса
  • 303-выводный BGA (15×15 мм, шаг 0.8 мм, SiP)
  • 289-выводный BGA (12×12 мм, шаг 0.65 мм)
  • 224-выводный BGA (11×11 мм, шаг 0.65 мм)
  • 176-выводный HLQFP (24×24 мм, шаг 0.5 мм) (только RA8M2)
• Температурный диапазон
  • 0 °C до +95 °C (потребительский)
  • –40 °C до +105 °C (промышленный)
  • –40 °C до +125 °C (расширенный промышленный, RA8M2)
• Техпроцесс производства – TSMC 22 нм сверхнизкой утечки (ULL)

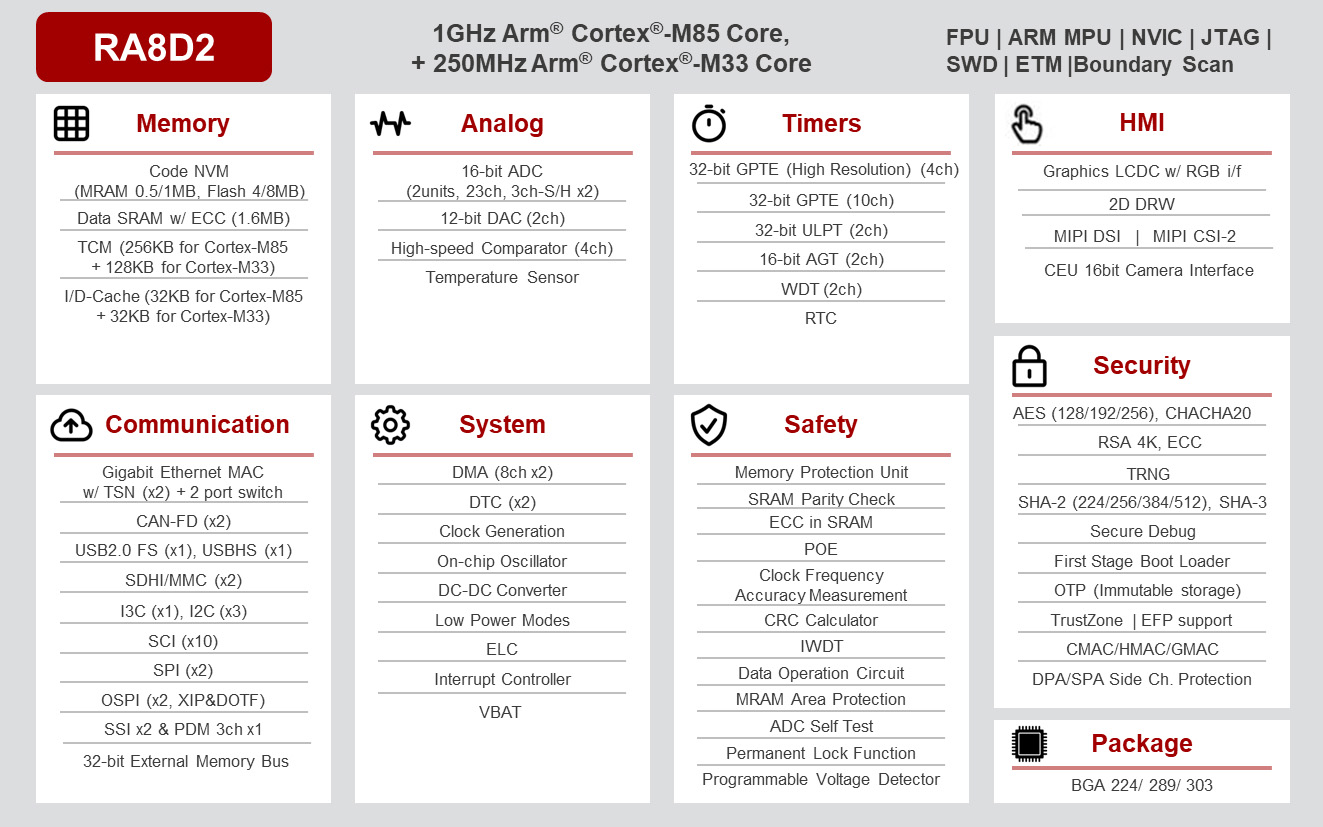

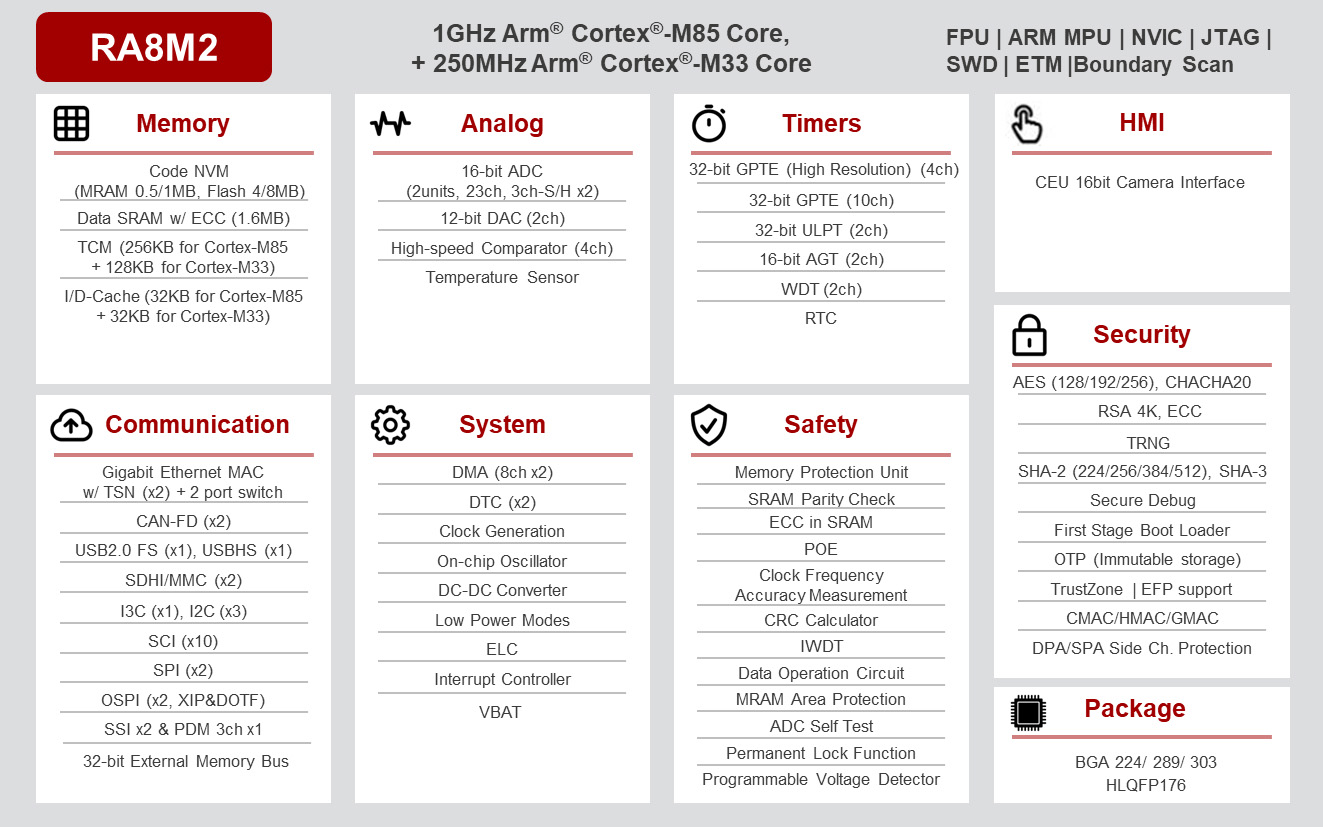

Из спецификаций и структурной схемы ясно, что микроконтроллер RA8D2 добавляет графику (GLCDC + DRW), камеру (MIPI CSI-2 + VIN) и улучшения аудио для HMI, дисплея и визуального ИИ, в то время как микроконтроллер RA8M2 разработан для безголового промышленного управления, сетевых функций, вычислений и работы при высоких температурах с той же производительностью ЦП.

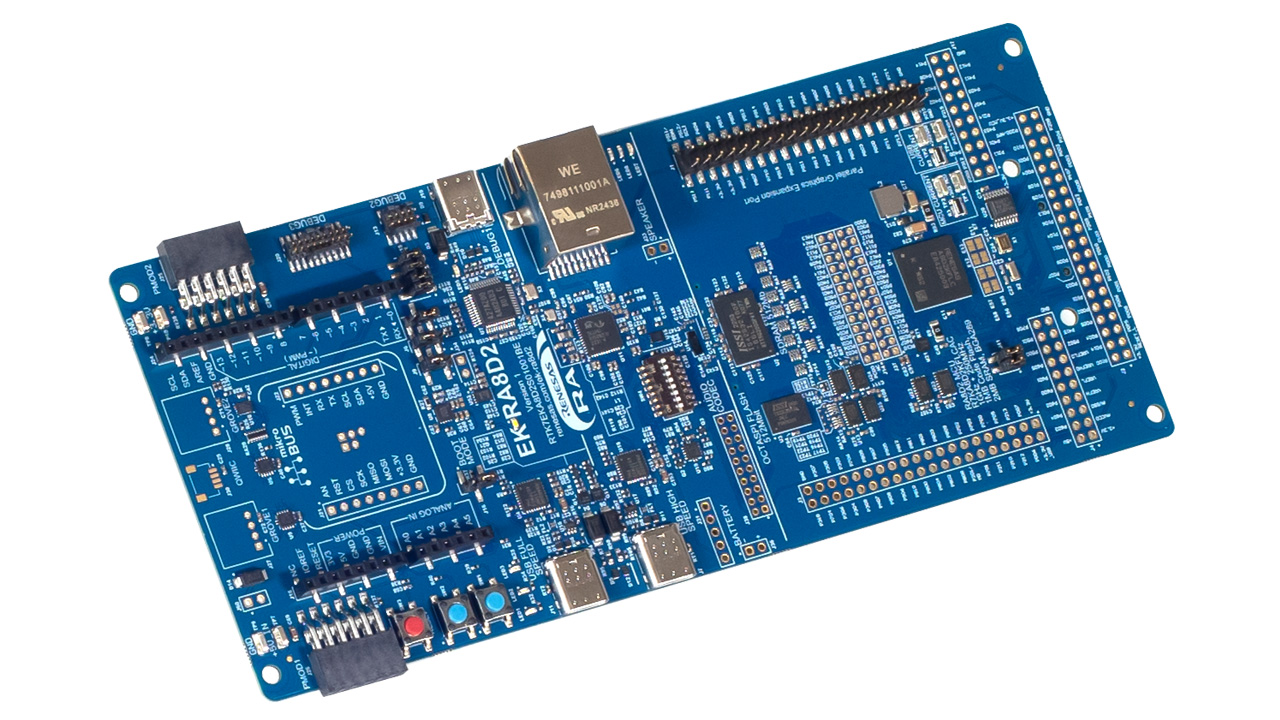

Renesas предоставляет оценочный комплект EK-RA8D2 для микроконтроллера RA8D2, который включает 1 МБ MRAM, 2 МБ SRAM, 64 МБ внешней флеш-памяти и 64 МБ SDRAM. Плата поддерживает 7-дюймовый ЖК-дисплей 1024×600 с емкостной сенсорной панелью и 5 МП модуль камеры Arducam для запуска демонстраций дисплея и визуального ИИ. Также включает Ethernet (RGMII), USB High-Speed, CAN-FD, аудиокодек и MEMS-микрофоны, а также несколько разъемов расширения (Arduino Uno, mikroBUS, Qwiic, Grove, Pmod) для быстрого прототипирования. Также имеется встроенный отладчик SEGGER J-Link, пользовательские светодиоды/кнопки и удобные точки измерения питания, что делает его идеальным для разработки и тестирования приложений.

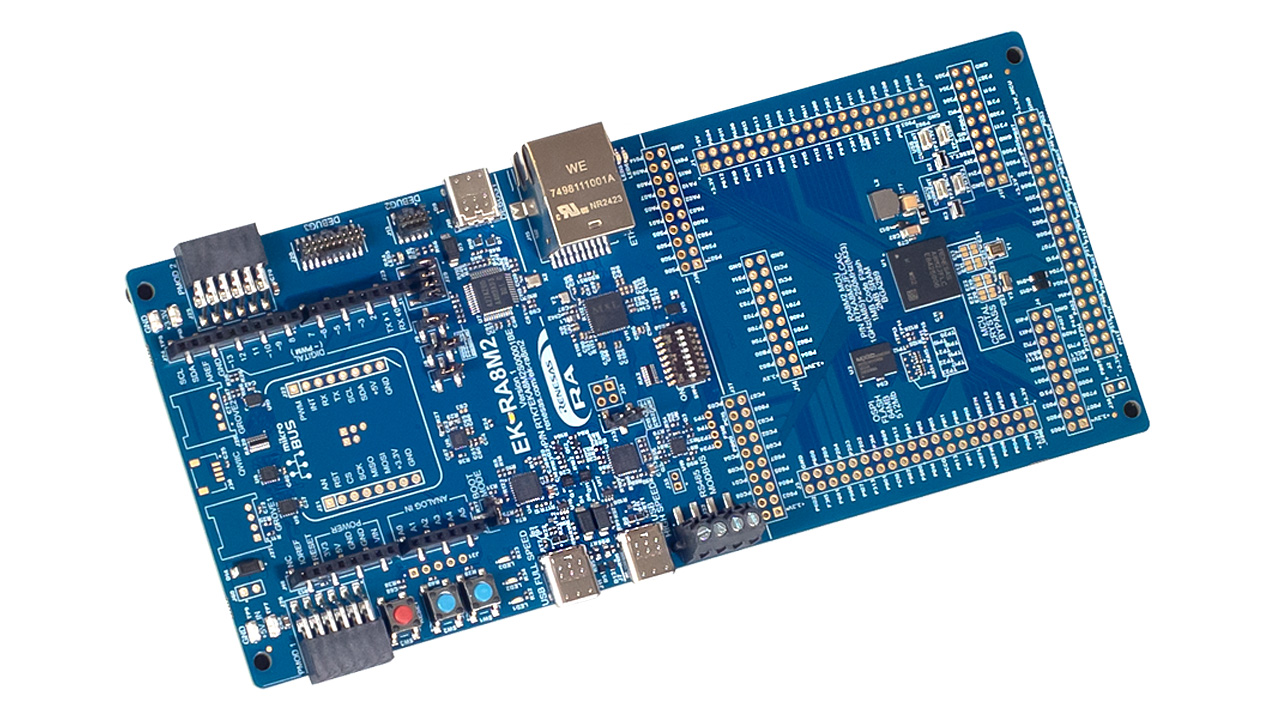

Кроме того, компания также разработала оценочную плату EK-RA8M2 для группы двухъядерных микроконтроллеров RA8M2. Встроенные периферийные устройства включают Gigabit Ethernet (RGMII), USB High-Speed и Full-Speed, CAN-FD, RS485/MODBUS и несколько вариантов ввода питания, включая точки измерения тока для профилирования энергопотребления. Другие функции, такие как отладчик J-Link и опции расширения, остаются такими же.

Как и другие микроконтроллеры Renesas, эти микроконтроллеры RA8D2 и RA8M2 и оценочные платы также поддерживаются Flexible Software Package (FSP) и IDE e² studio, которая поставляется со встроенными драйверами, промежуточным ПО и примерами проектов. Также поддерживается отладка SEGGER J-Link, Renesas Flash Programmer и готовые к использованию примеры кода для периферийных устройств, таких как дисплей, камера и аудио. Renesas также предлагает RA8D2 и RA8M2 как часть своей «выигрышной комбинации» с предварительно проверенными системами, включая Умные очки и Робот-камера для домашних питомцев для RA8M2, а также Системы беспроводной передачи питания Ki и Приемники для RA8D2, с более чем 400 протестированными комбинациями.

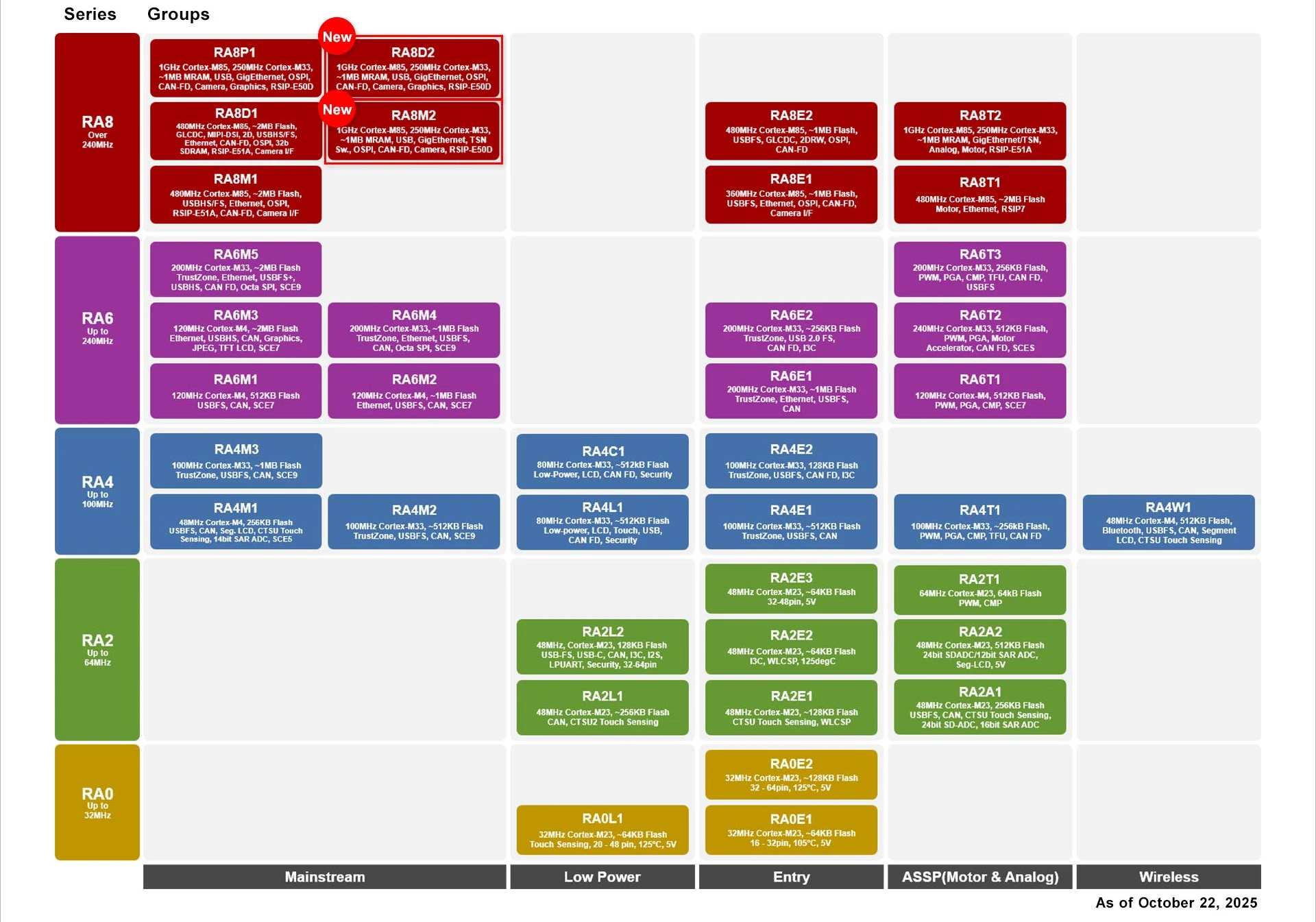

В нашем последнем сообщении о микроконтроллере RA8T2 (ссылка выше) обсуждалось, как серия RA микроконтроллеров Cortex-M85 развивалась за последние несколько лет, доведя общее количество групп микроконтроллеров RA8 до семи. С недавним представлением микроконтроллеров RA8D2 и RA8M2 общее количество увеличилось до девяти по состоянию на октябрь 2025 года.

Со страницы заказа видно, что группа RA8D2 включает микроконтроллеры R7KA8D2KFLCAB#UC0 и R7KA8D2KFLCAC#UC0, доступные на Digikey за $24.46 и $26.55 для единичных заказов, с оптовыми скидками, снижающими цену за единицу до примерно $16–$18 для больших объемов. Для группы RA8M2 микроконтроллер R7KA8M2JFLCAB#UC0 оценивается в $22.49 для единичных заказов, а R7KA8M2JFLCAC#UC0 продается за $24.59 с оптовыми скидками, снижающими цену за единицу до примерно $14–$16 для больших объемов. Дополнительная информация доступна на странице серии RA8 , а также в пресс-релизе .
