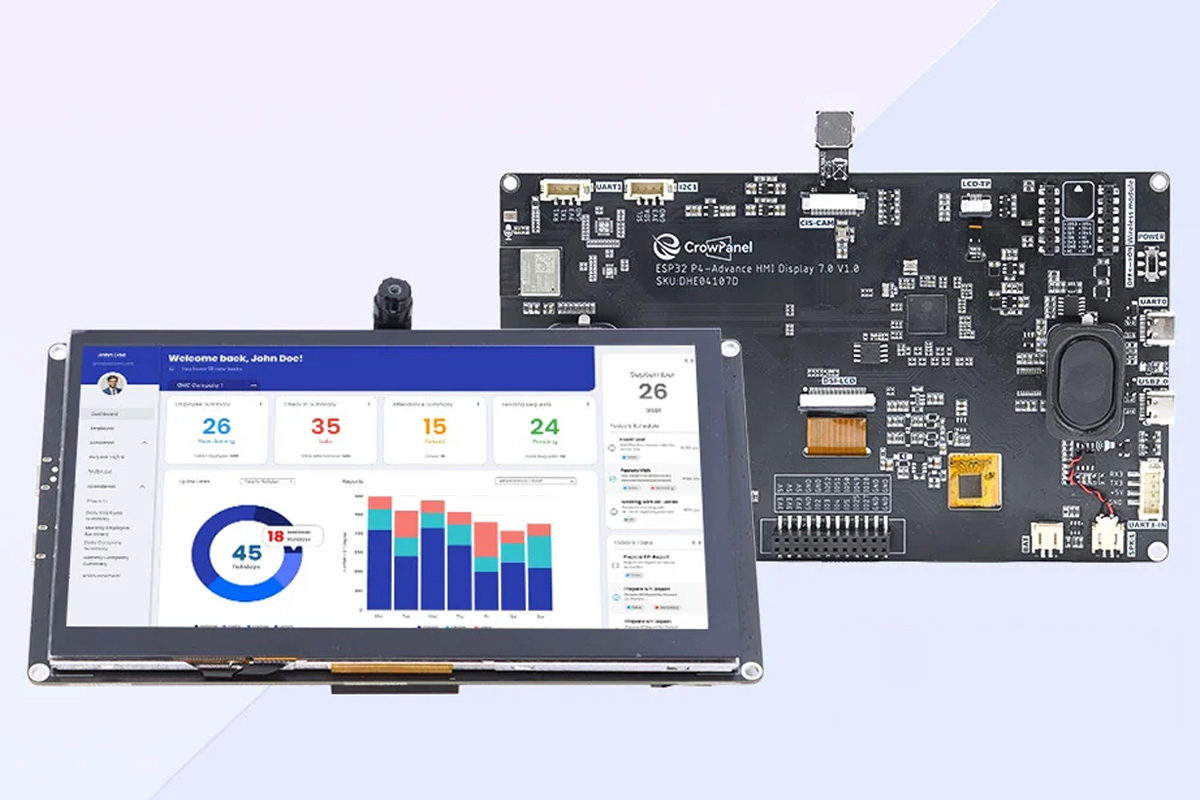

CrowPanel Advance 7-дюймовый дисплей HMI на ESP32-P4 поддерживает модули Zigbee, LoRa и радиочастотные модули 2.4GHz

Он оснащен 7-дюймовым 1024×600 IPS емкостным сенсорным экраном и опциональными AI-визуализацией и аудио через 2МП MIPI-CSI камеру для распознавания лиц и объектов, а также разъемом для динамика и двойным микрофонным массивом для интерактивных голосовых приложений. Умный дисплей также поддерживает сменные беспроводные расширения для подключения Zigbee/Thread, LoRa и проприетарного 2.4 ГГц (nRF2401).

Характеристики дисплея CrowPanel Advance 7.0-дюймовый:

• Микроконтроллер – Espressif Systems   ESP32-P4
  • ЦП
    • Двухъядерный RISC-V HP (высокопроизводительный) ЦП с частотой до 400 МГц с расширением инструкций AI и FPU одинарной точности, 768 КБ встроенной SRAM
    • Одноядерный RISC-V LP (энергоэффективный) MCU с частотой до 40 МГц с 8 КБ TCM RAM с нулевым временем ожидания
  • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
  • ПЗУ – 128 КБ HP ROM, 16 КБ LP ROM
  • ГП – 2D акселератор обработки пикселей (PPA)
  • ВП – поддержка кодеков H.264 и JPEG
• Хранилище
  • 16 МБ SPI flash
  • Слот для карты MicroSD
• Интерфейс дисплея – 7-дюймовый емкостный сенсорный дисплей с разрешением 1024 x 600, 16.7 млн цветов, мультитач (одиночное/5-точечное), угол обзора 178°, типичная яркость 400 кд/м², 16.7 млн цветов (8-бит)
• Интерфейс камеры – 2МП MIPI-CSI камера для приложений AI-визуализации
• Аудио
  • Аудиокодек NS4168
  • Поддержка двухканального динамика
  • Двойные микрофоны для дальней голосовой идентификации
• Беспроводная связь
  • Модуль ESP32-C6-MINI-1
    • Wi-Fi 6 (2.4 ГГц 802.11 a/b/g/n)
    • Bluetooth 5.3 + BLE
    • Радиомодуль 802.15.4
  • Сменные беспроводные модули (опционально):
    • ESP32-H2 (Thread/Zigbee)
    • nRF2401 (2.4 ГГц)
    • SX1262 LoRa (868/915 МГц, с антенной)

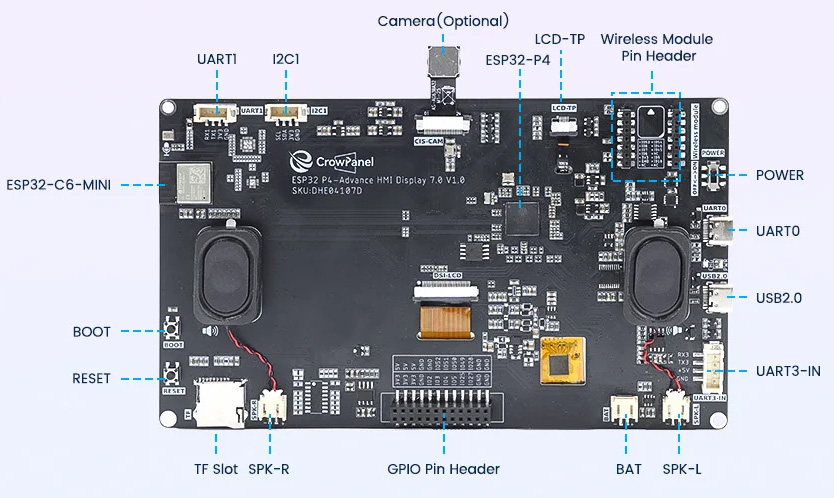

• USB – 2 порта USB Type-C; один для отладки UART и один для USB 2.0 OTG
• Расширение
  • 40-контактный GPIO-разъем
  • Порты Crowtail (совместимые с I²C/UART)
• Разное
  • Кнопки питания, сброса и загрузки
  • Кнопка питания
  • Светодиоды PWR (питание) и CHG (зарядка/низкий заряд батареи)
• Питание
  • 5В 2А через USB-C или UART-терминал
  • Встроенный разъем для батареи с управлением зарядкой

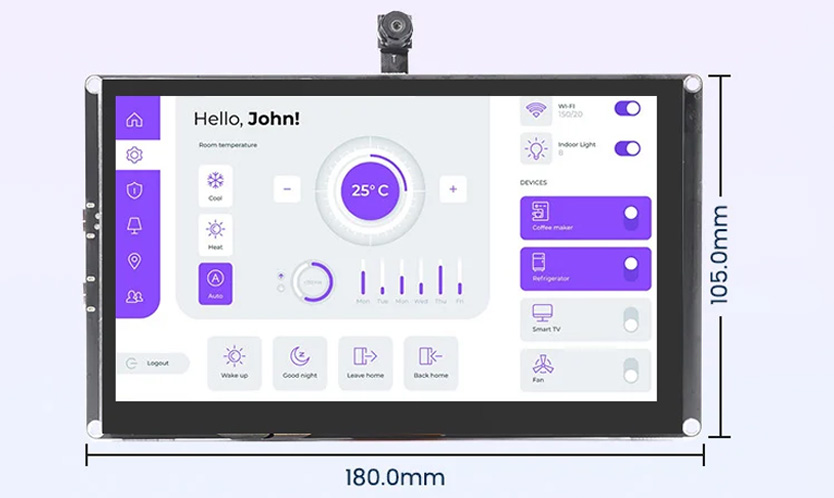

• Габариты
  • Активная область – 155 × 87 мм
  • Размер платы – 180 × 105 мм
• Вес – 450 грамм
• Температурный диапазон – Работа: от -20 до +70°C; хранение: от -30 до +80°C

Дисплей можно программировать в различных средах разработки, таких как фреймворк ESP-IDF и Arduino IDE, в сочетании с LVGL для разработки встраиваемых GUI и AI-приложений. Он также совместим с MicroPython, Rust и Lua, и кроме того, поддерживает Visual Studio Code с расширением ESP-IDF (v5.4.2) для компиляции и прошивки. Дополнительная информация доступна на вики .

В комплект входит основной дисплейный модуль, кабель USB-A — Type-C и 4-контактный кабель Crowtail/Grove DuPont для подключения. Также предоставляются опциональные беспроводные модули ESP32-H2 для Thread/Zigbee, nRF2401 для 2.4 ГГц, Wi-Fi HaLow и SX1262 LoRa с антенной 868/915 МГц для гибкой беспроводной связи и интеграции в IoT.

Дисплей CrowPanel Advance 7-inch ESP32-P4 HMI доступен в магазине Elecrow за $45.90 без камеры, а цена дисплея с камерой составляет $53.90. В конечном итоге он может появиться и в Amazon-магазине компании , наряду с другими HMI-решениями Elecrow.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
