Материнская плата Intel N97 формата mini-ITX ориентирована на промышленную автоматизацию, цифровые вывески и сетевые устройства

Плата поддерживает до 32 ГБ памяти DDR5 4800 МГц, тройные конфигурации дисплеев через HDMI 2.0b, DP 1.4 и 24-битный двухканальный интерфейс LVDS/eDP, а также предлагает порт SATA III и два слота M.2 M-Key для накопителей NVMe или SATA. Она также оснащена слотом M.2 E-Key 2230 для беспроводного расширения с поддержкой CNVi, двумя портами Gigabit Ethernet и набором интерфейсов ввода-вывода, включая шесть COM-портов, два USB 3.2, восемь USB 2.0, 8-битный GPIO, SMBus, watchdog timer и другие.

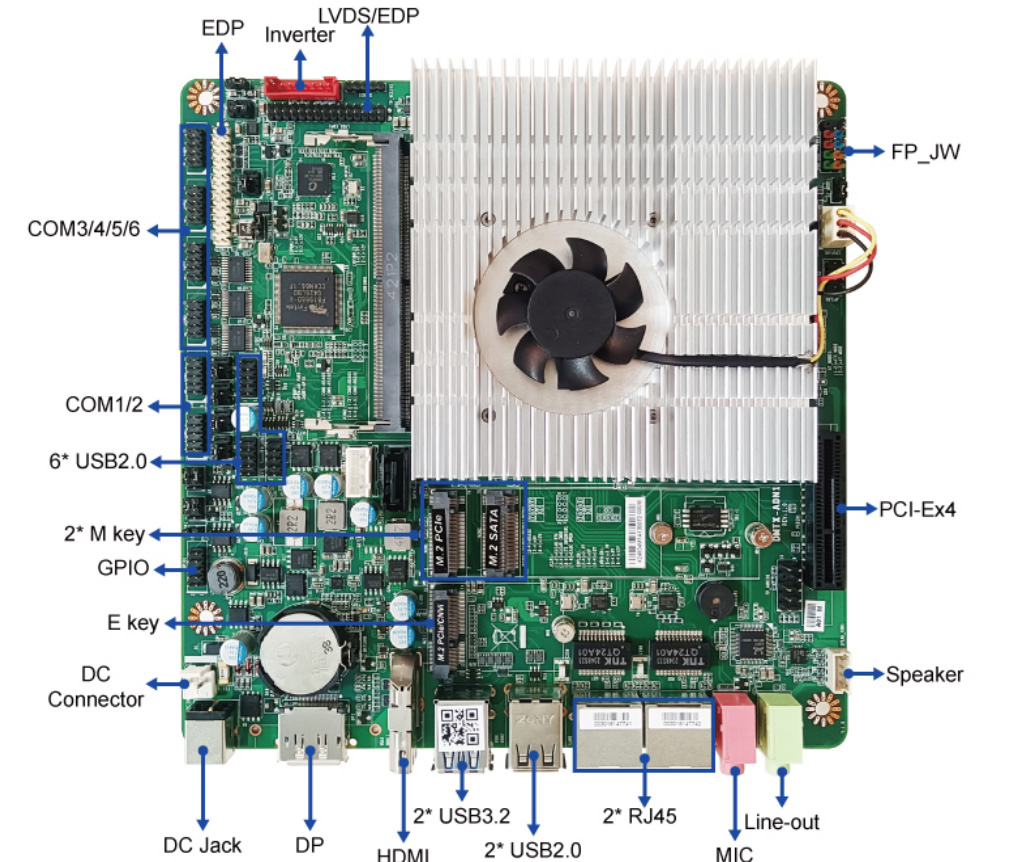

Характеристики Jetway DMTX-ADN1:

• SoC – Intel   Processor N97   четырехъядерный   Alder Lake N процессор серии с частотой до 3,4 ГГц с графикой Intel UHD; TDP 12 Вт
• Системная память – DDR5 4800 МГц через одноканальный SO-DIMM, до 32 ГБ (вероятно, поддерживается до 64 ГБ , поскольку такие модули теперь доступны)
• Накопители
  • Порт SATA III + разъем питания SATA
  • Слот M.2 M-Key для накопителей NVMe (см. раздел расширения)
  • Слот M.2 M-Key 2242 для накопителей SATA III (см. раздел расширения)
• Дисплей
  • DisplayPort 1.4 с разрешением до 4096×2160 @ 60 Гц)
  • HDMI 2.0b с разрешением до 4096×2160 @ 60 Гц
  • LVDS 24-битный двухканальный с разрешением до 1920×1200 @ 60 Гц, совместим с eDP
  • 2× eDP (совместим с LVDS)
• Аудио
  • Разъемы Line-out и MIC-in
  • Встроенный усилитель 3 Вт
  • Аудиокодек Realtek ALC897
• Сетевая связь
  • 2× порта Gigabit Ethernet RJ45 через контроллеры Realtek RTL8111H
  • Опционально Wi-Fi и Bluetooth через слот M.2 2230 E-Key (см. раздел расширения)
• USB
  • 2× порта USB 3.2 Gen 1 (5 Гбит/с)
  • 2× порта USB 2.0 (на задней панели)
  • 6× USB 2.0 (внутренний разъем)
• Последовательные интерфейсы
  • 2× RS-232/422/485   через внутренний разъем
  • 4× RS-232 (внутренний разъем)
• Расширение
  • Слот M.2 M-Key 2242/2280 (PCIe 3.0 x2 / SATA III, поддержка NVMe)
  • Слот M.2 M-Key 2242 (SATA III)
  • Слот M.2 E-Key 2230 (PCIe 3.0 x1 / USB 2.0, поддержка CNVi)
  • Слот PCIe x4 (интерфейс PCIe x1)
  • 8-битный разъем GPIO
• Безопасность
  • Intel PTT, встроенный fTPM (только DMTX-ADN1-N9700)
  • TPM2.0, dTPM (только DMTX-ADN1-N9702)
•   Прочее
  • Watchdog timer (255 уровней)
  • RTC с литиевой батареей
  • Разъем сигнализации вскрытия корпуса
  • Разъем выбора режима AT/ATX
  • UEFI BIOS
  • Разъем SMBUS
  • Wake on LAN
  • 4-контактный разъем для вентилятора CPU (режим PWM)
  • Разъем передней панели для HDD Active LED, Power LED, Power On/Off и Reset
• Питание
  • Вход постоянного тока 12–19 В (разъем DC или 2-контактный разъем)
  • Выбираемый режим AT/ATX

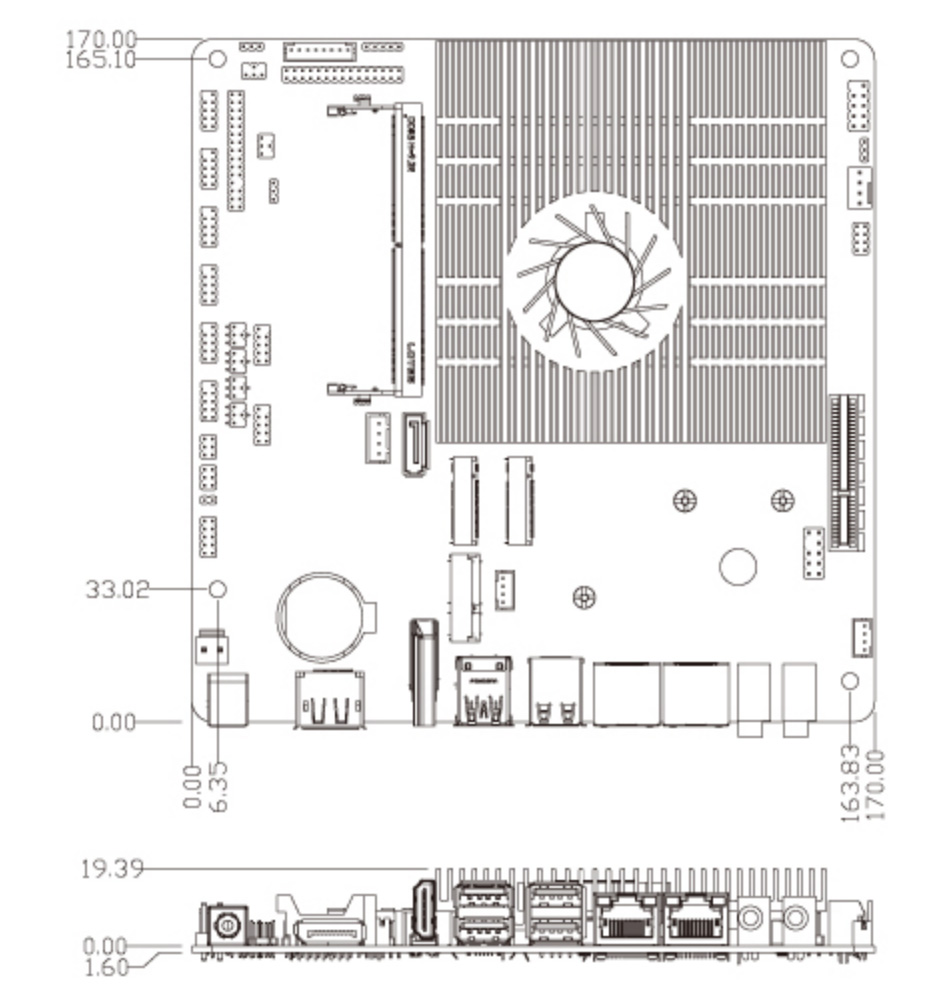

• Габариты – 170,0 × 170,0 мм (формат mini-ITX)
• Температурный диапазон
  • Рабочий – от 0°C до 60°C
  • Хранения – от -20°C до 70°C
• Влажность – 10–90% (рабочая, без конденсата)
• Удар – 15G (11 мс)
• Вибрация – 1Grms (5–500 Гц, работа)
• Сертификации – CE/FCC Class A, LVD

Компания предоставляет поддержку операционных систем Linux, Windows 10 и Windows 11, но на момент написания в разделе загрузок не обнаружено драйверов; доступно только руководство.

При составлении характеристик замечено, что эта материнская плата очень похожа на Jetway JMTX-ADN8 , поскольку обе являются промышленными платами mini-ITX на базе Intel N97 Alder Lake-N SoC с аналогичными опциями памяти, дисплеев и сетевых интерфейсов. Единственное различие заключается в компоновке портов и вариантах расширения, причем DMTX-ADN1, по-видимому, соответствует формату thin mini-ITX. Ранее упоминались другие платы Jetway на базе Alder Lake-N, но они имеют другие форм-факторы, такие как JNUC-ADN1 , JF35-ADN1.

Информация о доступности и ценах отсутствует, но дополнительные детали можно найти на странице продукта .
