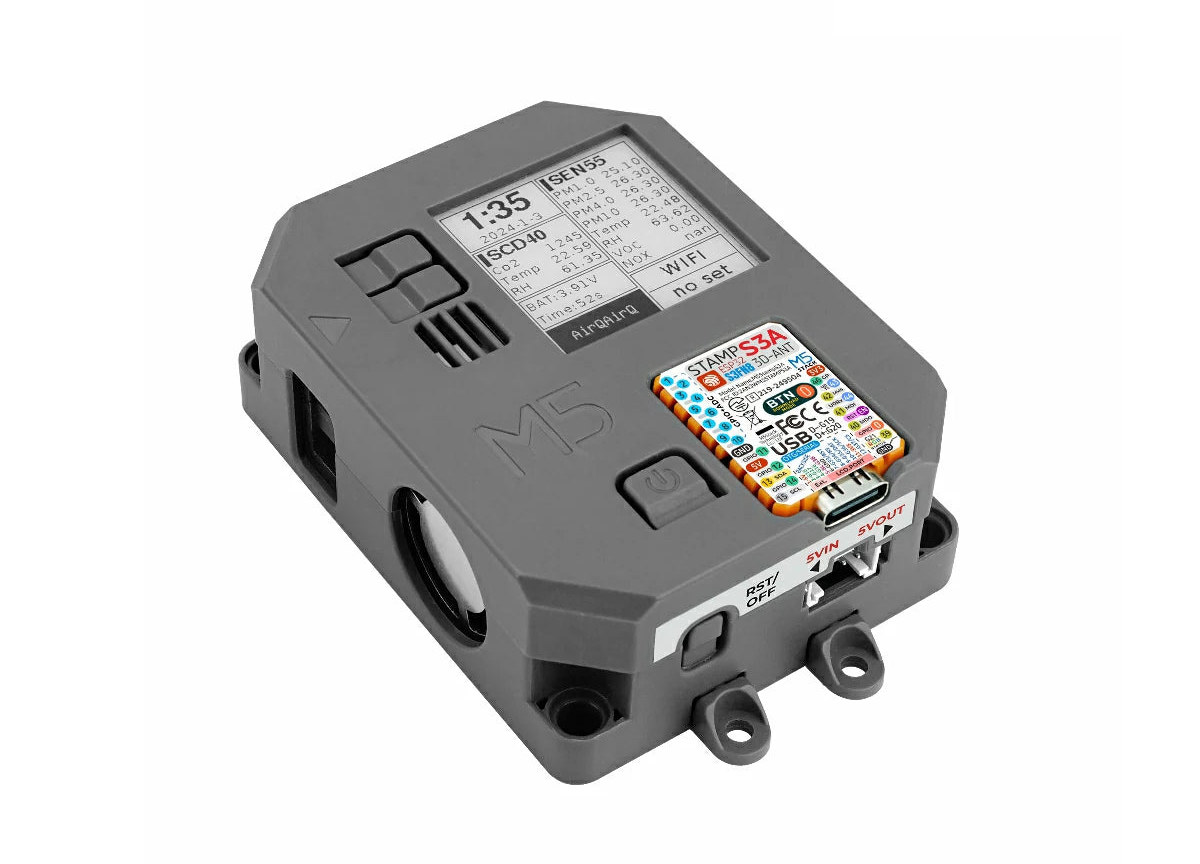

M5Stack Air Quality Kit v1.1 оснащен сенсорами Sensirion SEN55 для контроля окружающей среды и SCD40 для измерения CO2

Первая версия была представлена в январе 2024 года, но M5Stack только что представила модель v1.1 с Stamp-S3A в качестве основного контроллера, оптимизацией энергопотребления, улучшенной конструкцией антенны Wi-Fi и увеличенной кнопкой для «лучшего тактильного ощущения».

Характеристики M5Stack Air Quality Kit v1.1:

• Беспроводной модуль – M5Stack StampS3A
  • WiSoC – Espressif Systems ESP32-S3FN8
    • ЦП
      • Двухъядерный 32-битный микроконтроллер Xtensa LX7 с векторными инструкциями ИИ до 240 МГц
      • Сопроцессор RISC-V ULP
    • Память – 512 КБ SRAM
    • Накопитель – 8 МБ флеш-памяти
    • Беспроводная связь – Wi-Fi 4 (2,4 ГГц, 802.11b/g/n), Bluetooth 5.0 LE + Mesh
  • Подключение
    • Wi-Fi 4 (2,4 ГГц), полоса пропускания 20 МГц и 40 МГц, протокол IEEE 802.11 b/g/n, до 150 Мбит/с
    • Bluetooth 5, Bluetooth Mesh, с поддержкой скорости передачи данных 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с, поддержка большого радиуса действия
    • 3D антенна 2,4 ГГц
  • USB – 1 порт USB Type-C для питания и программирования
• Дисплей – 1,54-дюймовый E-Ink дисплей с разрешением 200×200 (GDEY0154D67)
• Датчики
  • Узел сенсора окружающей среды Sensirion SEN55 с адресом I2C 0x69
    • Платформа сенсоров для измерения частиц, летучих органических соединений (VOC), окисляющих газов, таких как оксиды азота (NOx), влажности и температуры
    • Частицы
      • Точность массовой концентрации: ±10%
      • Диапазон массовой концентрации: 0 – 1000 мкг/м³
      • Диапазон размеров частиц: PM1.0, PM2.5, PM4 и PM10
    • Летучие органические соединения (VOC)
      • Выход сенсора – индекс VOC 0-500
      • Диапазон измерений – 0 – 1000 ppm (в эквиваленте этанола)
      • Время отклика (τ63%) – < 10 с
      • Предел обнаружения – < 0,05 ppm в эквиваленте этанола или < 10 % от установленной концентрации, в зависимости от того, что больше
    • Температура
      • Типичная точность температуры: 0,45°C
      • Рабочий диапазон температур: -10 – 50°C
    • Влажность
      • Типичная точность относительной влажности: 4,5 %RH
      • Рабочий диапазон относительной влажности: 0 – 90 %RH
  • Датчик CO2 Sensirion SCD40 с адресом I2C 0x62
    • Измерения CO2 до 2000 PPM
      • Точность: +/- 50 PPM, 5% MV
      • Максимальное значение до 40000 PPM
      • Автоматическая или ручная калибровка
    • Температура и влажность
      • Диапазон температур — от -10°C до 60°C
      • Диапазон влажности — от 0 до 95% RH
• Расширение – 4-контактный интерфейс Grove с переключением ввода/вывода 5 В
• Прочее
  • Кнопки – Включение питания, Сброс/Выключение питания, A и B
  • RTC8563 RTC для пробуждения по времени
  • Пассивный зуммер
  • Отверстия для крепления LEGO, магнитное основание и 4 съемных монтажных проушины M3
• Питание
  • 5 В через порт USB-C или коннектор Grove
  • Аккумулятор 3,7 В/600 мА·ч
• Габариты – 72,0 x 56,0 x 26,5 мм
• Вес – 91,4 грамма
• Диапазон температур – 0 ~ 40°C

Заводская прошивка отображает данные сенсоров на E-Ink дисплее и поддерживает загрузку данных о качестве воздуха в облачную платформу M5Stack Ezdata для удобной функции удаленного просмотра данных. Также устройство можно программировать с помощью визуальной среды разработки UiFlow2, Arduino IDE, PlatformIO и фреймворка ESP-IDF. На сайте документации есть инструкции по началу работы с Air Quality Kit, несколько руководств и более подробные технические детали.

Хотя это первое устройство, которое мы рассматриваем с обоими сенсорами SEN55 и SCD40, «Комбинированный сенсор качества воздуха в помещении» от SparkFun довольно близок по характеристикам, предлагая SEN55 и SCD41, хотя для его использования потребуется основной микроконтроллер, в то время как устройство M5Stack работает в автономном режиме. Если вам нужен только сенсор SCD40 или SCD41, монитор качества воздуха MoreSense MS-06 является другим решением на базе ESP32-S3 с цветным дисплеем.

Air Quality Kit v1.1 можно приобрести за $89,90 на AliExpress или в магазине M5Stack .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
