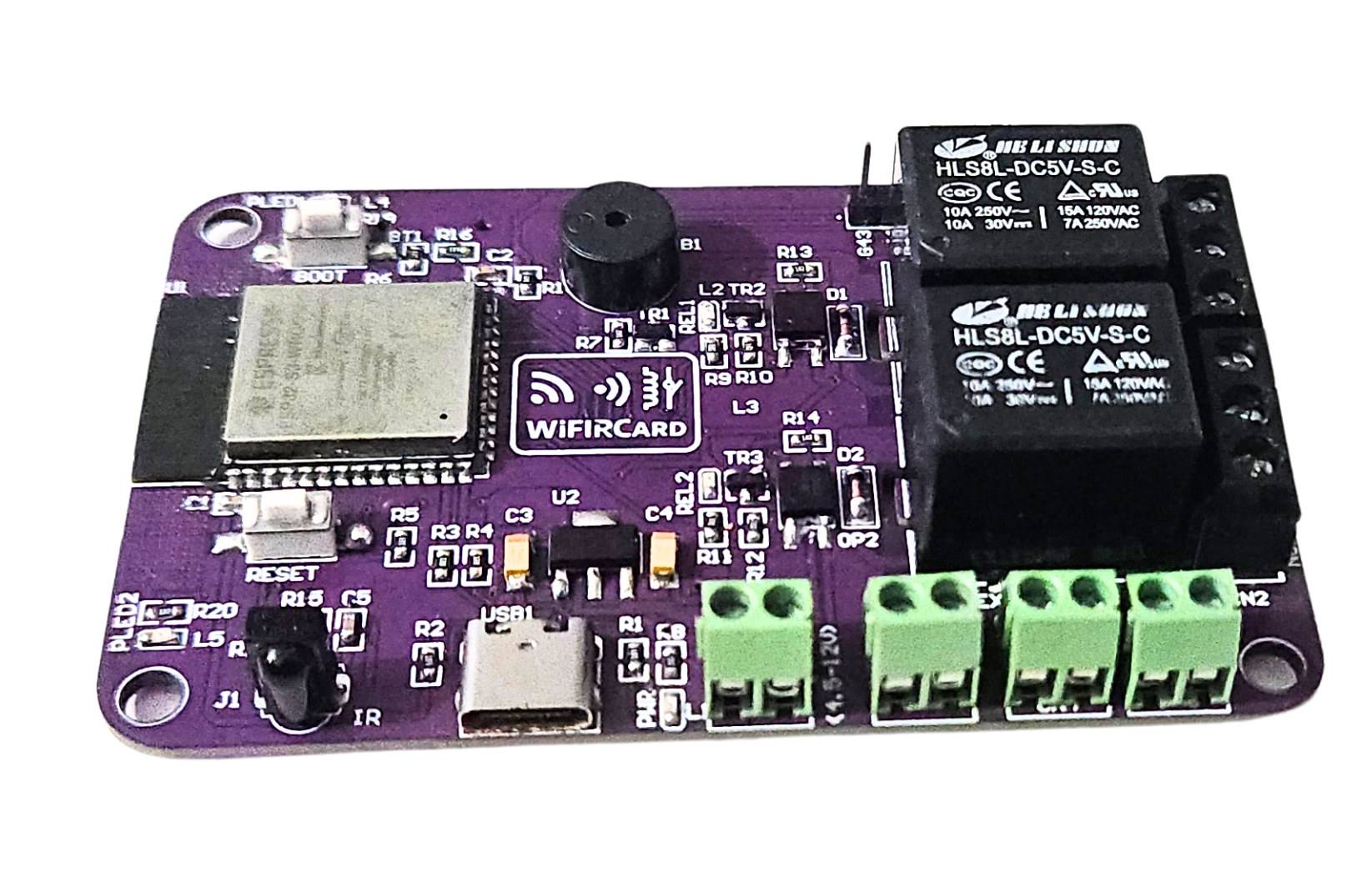

WiFIRCard – Плата с двумя реле размером с кредитную карту с управлением по WiFi и ИК (Краудфандинг)

Плата также оснащена слотом для карт microSD для регистрации данных или других задач хранения, зуммером для звуковой обратной связи, портом USB-C для питания и программирования, а также несколькими кнопками и светодиодами.

Характеристики WiFiRCard:

• Беспроводной модуль – ESP32-S3-WROOM-1 с двухъядерным 32-битным процессором Xtensa® LX7
  • Система на кристалле – Espressif Systems ESP32-S3
    • ЦП – Двухъядерный Tensilica LX7 с тактовой частотой до 240 МГц с расширением векторизации для задач ИИ/МО
    • ОЗУ – 512 КБ SRAM, до 8 МБ PSRAM
    • Память – До 16 МБ флеш-памяти
    • Беспроводная связь – WiFi 4 и Bluetooth LE 5
  • Антенна – Печатная антенна на плате
• Накопитель – Слот для карт microSD для регистрации данных/хранения
• USB – 1 порт USB Type-C для питания и программирования
• Реле
  • 2 реле HLS8L-DC5V-S-C
    • 10А/250В переменного тока, 15А/120В переменного тока, 10А, 30В постоянного тока
    • Клеммные колодки NO/COM/NC
    • Оптически изолированы для безопасности
    • Открытая дорожка на печатной плате + усиленная паяльная маска для оптимизированного тока и долговечности
• Расширение – GPIO ESP32 выведены на клеммные колодки и пиновые разъемы (см. схемы распиновки ниже)
• Прочее
  • ИК-приемник с поддержкой обучения и эмуляции пульта (ТВ, кондиционер и т.д.)
  • Кнопки Boot и Reset
  • 2 программируемых светодиода
  • Зуммер для звуковой обратной связи
• Питание – 5В через клеммную колодку (примечание: на шелкографии указано 4.5 – 12В) или порт USB-C
• Габариты – 85×56 мм (формат кредитной карты)

Плату WiFiRCard можно программировать на C/C++, с использованием Arduino, MicroPython и CircuitPython, и обещаны «полноценные SDK, библиотеки и руководства», но на данном этапе нет ничего доступного для проверки… Написание кода для управления реле не представляет особой сложности, поэтому текущее отсутствие примеров и документации может не иметь большого значения.

Также упоминаются интеграции с IoT-платформами, такие как Alexa, Google Assistant, Home Assistant, MQTT, Blynk, и OTA-обновления. Некоторые демонстрации можно найти в видео, встроенном в конец этой публикации, но опять же, документация отсутствует, и, вероятно, придется подождать окончания краудфандинговой кампании, чтобы получить более подробную информацию. Это третья кампания Дейва на Kickstarter, но предыдущие две были посвящены книгам о BBC Micro:bit, Arduino и ESP32. WiFiRCard – его первый аппаратный проект на KS.

На рынке уже представлено множество плат с реле на базе ESP32 с WiFi , но наличие платы с ИК-приемником и дополнительными GPIO, выведенными на клеммные колодки, встречается реже, и некоторые могут посчитать, что WiFiRCard лучше соответствует их потребностям, чем существующие продукты.

Скромная цель финансирования в 1200 евро уже превышена. Вознаграждения на Kickstarter начинаются от 39 долларов США/33 евро за раннюю версию WiFiRCard, также доступны наборы с 2, 4 или 8 платами. Доставка добавляет 19 долларов США/16 евро, а поставки планируется начать в ноябре 2025 года.
