Мы часто пишем о платах, совместимых с макетными платами, что обычно означает их удобное подключение к макетной плате, но обычно оставляет только один или два ряда для работы с каждой стороны. До сих пор лучшим вариантом, который мы встречали, вероятно, была Raspberry Breadstick , которая предназначена для полноразмерных макетных плат, но ограничена вводами/выводами на микроконтроллере Raspberry Pi RP2040.

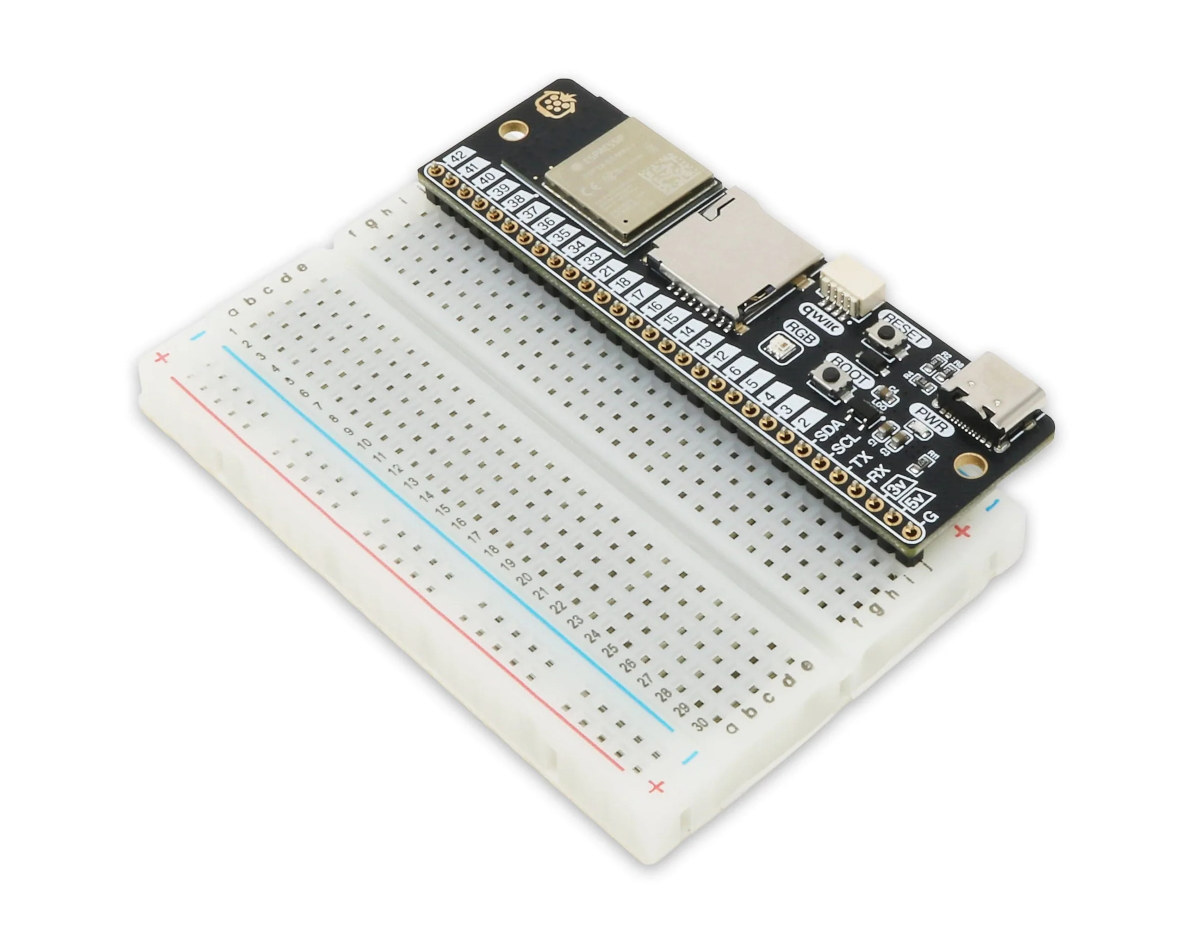

Когда речь идет о совместимости с макетными платами, сложно превзойти Baguette S3 от The Pi Hut, так как она оснащена одним 30-контактным разъемом, предназначенным для вставки в один из рядов макетной платы, оставляя много места для прототипирования. Плата также включает микроконтроллер ESP32-S3, слот для microSD карты, USB-C для питания и программирования, порт Qwiic для дальнейшего расширения, RGB светодиод, а также кнопки RESET и BOOT.
Характеристики Baguette S3:
- Беспроводной модуль – модуль ESP32-S3-MINI-1-N8
- Система на кристалле – двухъядерный процессор ESP32-S3 Xtensa LX7 с подключением WiFi 4 и Bluetooth 5.0
- Память – 8MB QSPI флеш-памяти
- Печатная антенна
- Память – Разъем для карты MicroSD
- USB – Порт USB Type-C для питания и программирования
- Расширение
- 30-контактный разъем, совместимый с макетными платами, и контактные площадки для пайки с 23x GPIO, I2C, UART, 5V, 3.3V, GND
- Разъем Qwiic для расширения
- Разное
- RGB светодиод WS2812C
- Светодиод питания
- Кнопки Boot и Reset, переключатель выбора BAT/5V
- 2 монтажных отверстия M2.5
- Питание
- 5V через порт USB-C или контакты 5V/GND
- 3.3V через контакты 3V/GND
- LDO ME6211 3.3V
- Габариты – 77.5 x 23.7 мм
- Вес – 13 грамм
Что касается программного обеспечения, вероятно, можно запускать любую прошивку, совместимую с ESP32-S3, но документация в настоящее время сосредоточена на Arduino для общего программирования и ESPHome для интеграции с Home Assistant. Руководства по MicroPython и CircuitPython, как сообщается, появятся в ближайшее время.
Когда плата не подключена к макетной плате, два монтажных отверстия могут быть полезны для установки, а контактные площадки позволяют пользователям припаивать провода непосредственно к плате.
Baguette S3 также более доступна по цене, чем упомянутая Raspberry BreadStick (55 долларов), поскольку The Pi Hut продает совместимую с макетными платами плату ESP32-S3 за примерно 15,50 долларов с учетом НДС или 12,95 долларов без учета НДС .
