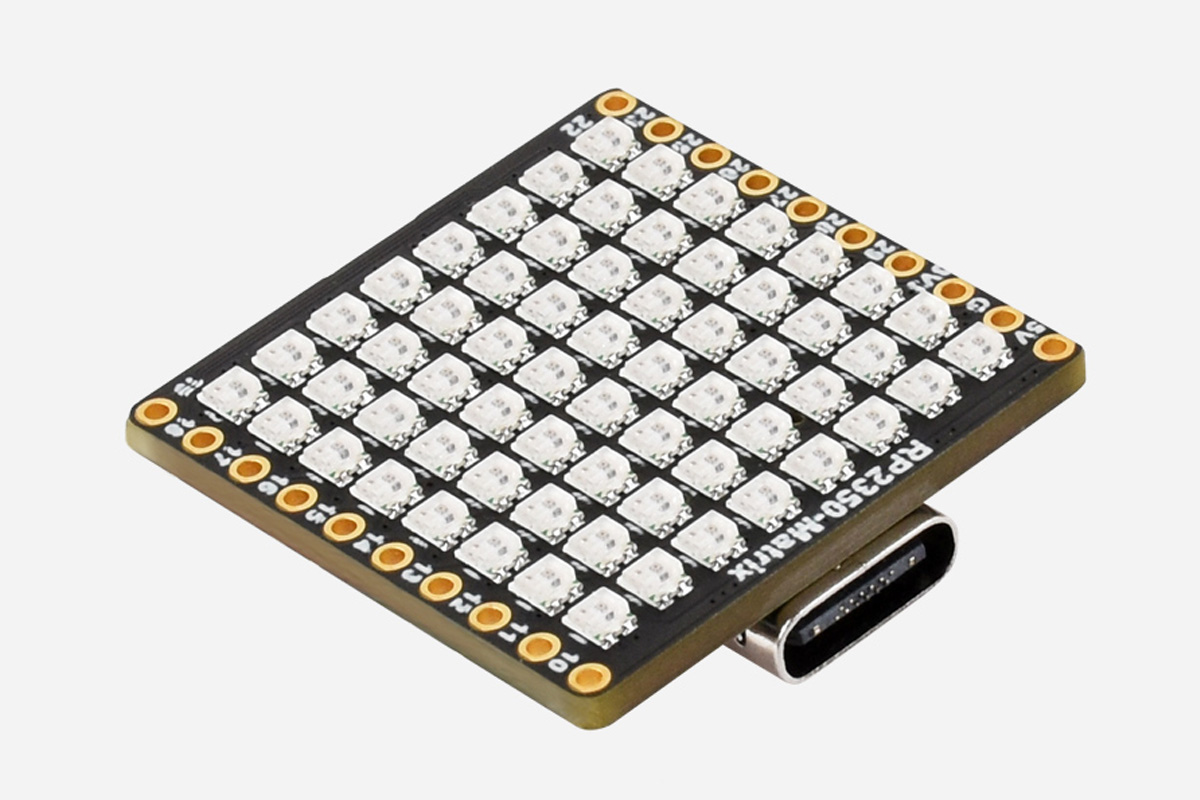

Waveshare RP2350-Matrix — это плата с LED-матрицей на базе Raspberry Pi RP2350A, содержащая 64 RGB-светодиода (матрица 8×8 RGB), встроенный 6-осевой IMU и вывод Dout на случай, если пользователю потребуется еще больше светодиодов.
RP2350-Matrix также включает 25 GPIO, 12 конечных автоматов PIO для поддержки пользовательской периферии, встроенный датчик температуры, точные аппаратные таймеры и поддержку энергоэффективных режимов сна и ожидания. Плата оснащена портом USB Type-C для питания и программирования через USB 1.1 device/host, а также встроенным LDO-стабилизатором на 800 мА для стабильного питания. Эти особенности делают плату подходящей для приложений с Motion Sensing и визуальной обратной связью.

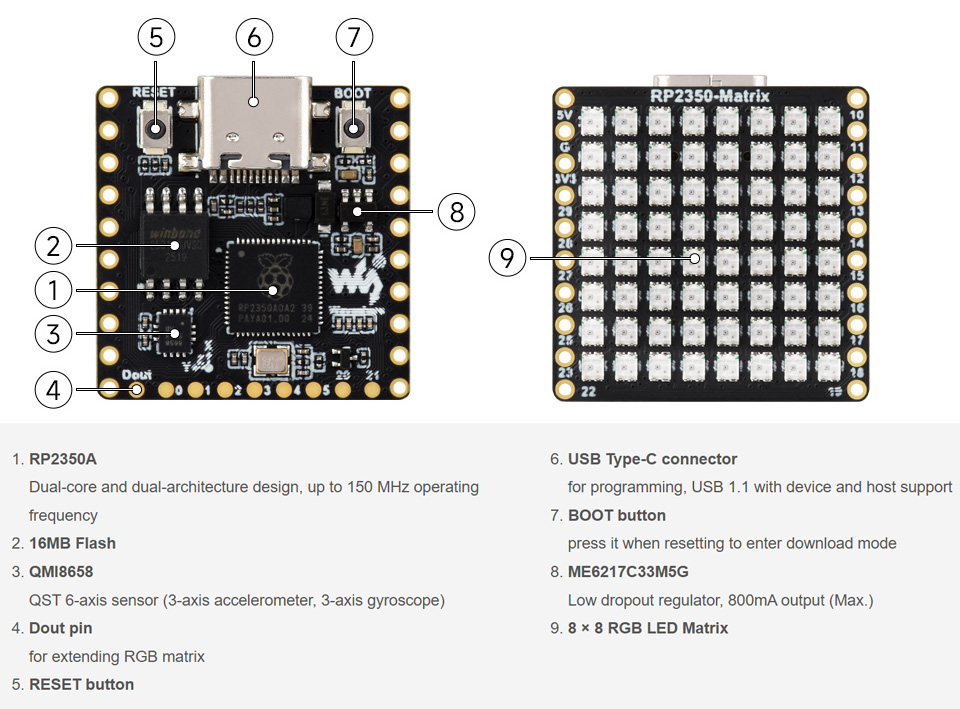

Спецификации Waveshare RP2350-Matrix:
- SoC – Raspberry Pi RP2350A
- CPU
- Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm Trustzone, Secure boot ИЛИ
- Двухъядерный RISC-V Hazard3 @ 150 МГц
- До двух ядер могут использоваться в любой комбинации
- Память – 520 КБ встроенной SRAM
- Корпус – QFN-60
- CPU
- Хранилище – 16 МБ флеш-памяти
- Дисплей – RGB LED матрица 8×8, вывод Dout для расширения матрицы
- USB – Разъем USB Type-C 1.1 host/device для питания и программирования
- Сенсоры – QMI8658 6-осевой IMU (3-осевой акселерометр + 3-осевой гироскоп)
- Расширение – 2×20-контактных разъема 2.54 мм и 8 контактных площадок, всего 25 многофункциональных GPIO с
- 2× SPI, 2× I²C, 2× UART
- 4× 12-битных АЦП
- 16× каналов ШИМ
- 1× интерфейс HSTX
- 3× блока PIO, 12× конечных автоматов PIO (Programmable IO)
- Прочее
- Кнопки Reset и Boot
- Встроенный датчик температуры
- Аппаратные таймеры
- Питание
- 5 В через USB-C или разъем
- ME6217C33M5G LDO, выход до 800 мА

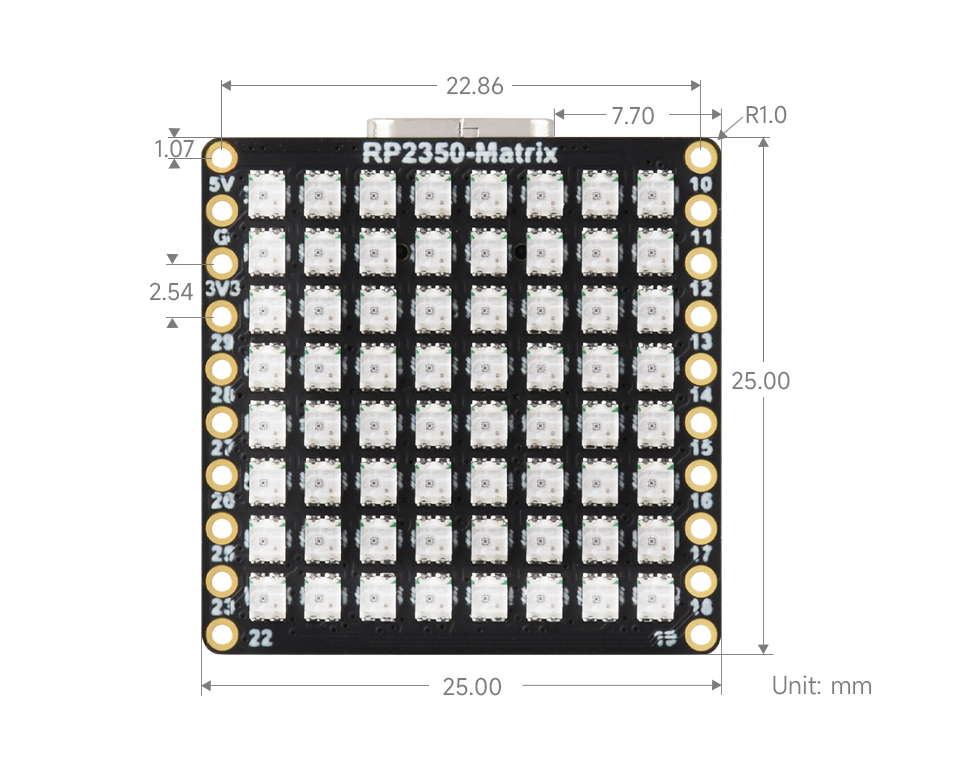

- Габариты – 25 × 25 мм

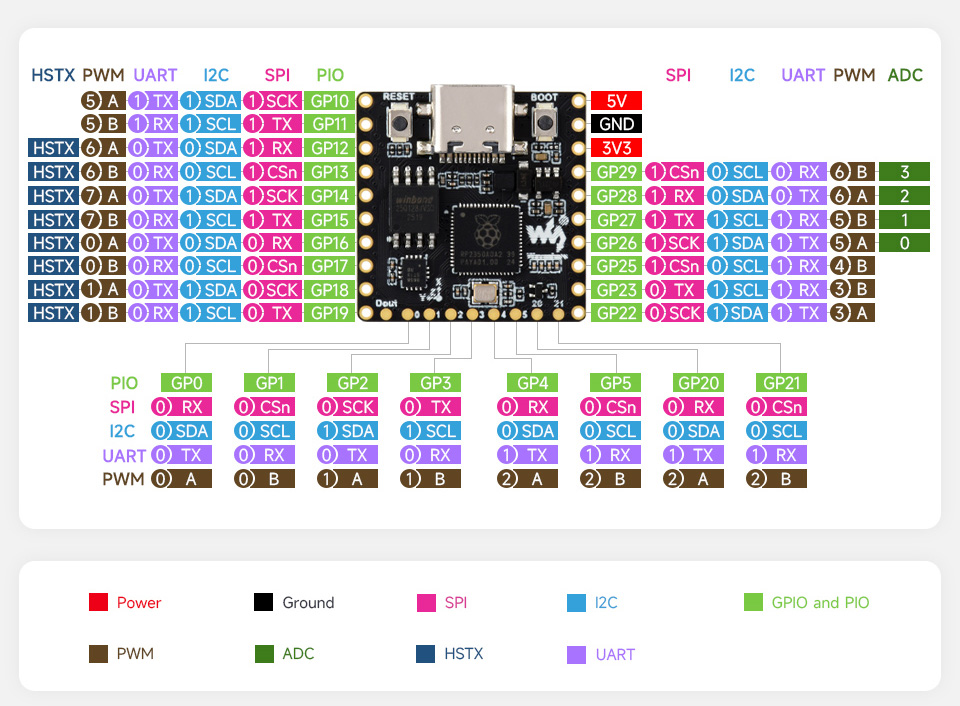

В плане программного обеспечения плата может программироваться с помощью MicroPython или C/C++ Pico SDK и Arduino IDE. Waveshare также предоставляет Python-демо (цветовые эффекты, игры с управлением от IMU и управление яркостью светодиодов на основе температуры) как на MicroPython, так и на C/C++, с подробными примерами для демонстрации встроенной RGB LED матрицы 8×8 и 6-осевого сенсора QMI8658. Дополнительная информация, включая подробные особенности, распиновку, габариты и руководство по настройке, доступна на вики .
Хотя это первая плата на Raspberry Pi RP2350 с RGB LED матрицей, которую мы видели, мы ранее освещали подобные платы разработки, такие как C3FH4 RGB / PICO D4 RGB , Waveshare ESP32-S3-Matrix и Nova от Vcc Labs с открытым исходным кодом на RP2040. Платы «RGB» оснащены матрицей 5×5 RGB LED и беспроводной связью Wi-Fi и Bluetooth, тогда как плата Nova имеет большую матрицу на 70 светодиодов, но лишена сенсоров и беспроводной связи, а ESP32-S3-Matrix сочетает матрицу 8×8 LED с Wi-Fi, Bluetooth и 9-осевым IMU для более комплексного решения.
Плату RP2350-Matrix можно приобрести за $12.03 на AliExpress и $16.99 на Amazon . Также есть возможность купить плату напрямую в магазине Waveshare за $9.99 с оптовыми скидками, но эта цена не включает доставку.
