Разработанная литовской компанией Axiometa, Genesis IoT Discovery Lab представляет собой модульную платформу для прототипирования с поддержкой Wi-Fi на базе ESP32-S3 и стандартизированного модуля с разъемами AX22, предназначенную для замены громоздких макетных плат структурированной plug-and-play системой.

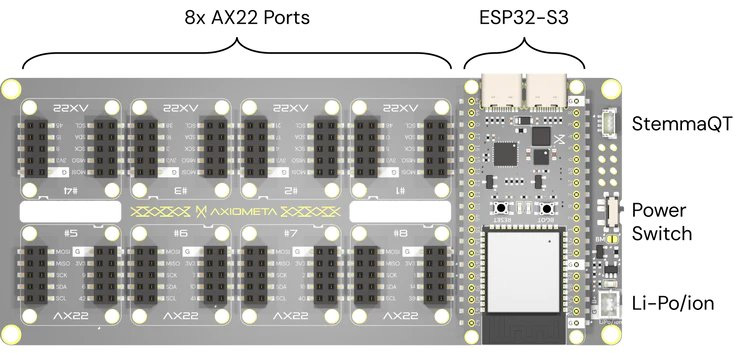

Созданный для упрощения разработки и обучения в области электроники, этот модуль для прототипирования оснащен восемью универсальными портами AX22, портом USB OTG Type-C, аккумуляторным модулем с функцией зарядки и поддерживает более 50 сенсоров и периферийных устройств. Модули включают сенсоры, кнопки, моторы, светодиоды, реле и дисплеи, все они надежно закрепляются с помощью прочных разъемов. Благодаря открытой аппаратной платформе и различным расширениям, система подходит для образования, прототипирования IoT-устройств и быстрых итераций аппаратного обеспечения.
Характеристики Genesis IoT Discovery Lab:
- Беспроводной модуль – ESP32-S3-WROOM-1
- SoC – Espressif Systems ESP32-S3
- ЦП – Двухъядерный Tensilica LX7 с частотой до 240 МГц с векторным расширением для задач ИИ/МО
- ОЗУ – 512 КБ SRAM
- Память – 8 МБ флеш-памяти
- Беспроводная связь – WiFi 4 и Bluetooth LE 5
- Антенна – PCB антенна
- SoC – Espressif Systems ESP32-S3
- USB – Порт USB Type-C для питания, программирования и зарядки аккумулятора
- Расширение

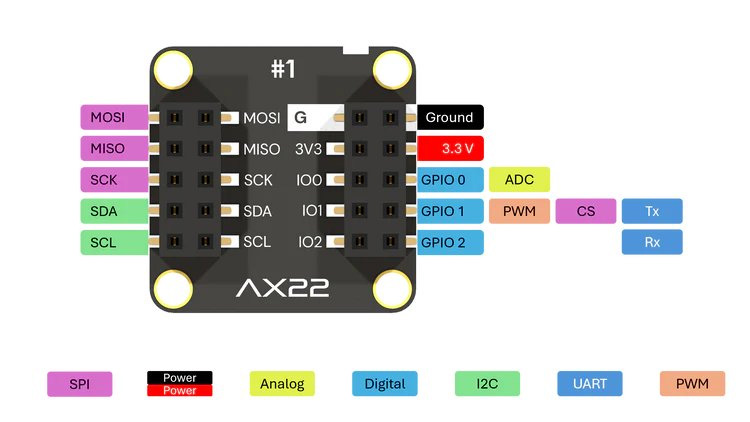

- 8 универсальных портов AX22 с поддержкой I²C, SPI, UART, GPIO, аналоговых сигналов; всего
- 12-битный АЦП, до 20 каналов АЦП
- 31 ШИМ, 45 GPIO, 15 сенсорных выводов всего
- Коннектор STEMMA QT / Qwiic
- 8 универсальных портов AX22 с поддержкой I²C, SPI, UART, GPIO, аналоговых сигналов; всего
- Разное
- Разъем для аккумулятора 1S Li-Po/Li-Ion
- Защита от короткого замыкания
- Питание
- 5 В от порта USB Type-C с зарядкой
- Вход от аккумулятора 1S Li-Po/Li-Ion
- Габариты – уточняются
На момент написания компания предлагает 36 модулей AX22 для платформы Genesis IoT Discovery Lab, которые включают как базовые компоненты — кнопки, переключатели, светодиоды и зуммеры, так и более продвинутые варианты, такие как сенсоры (BME280, VL53L0CX, MPU6050), драйверы двигателей, дисплеи, реле и даже матрицы NeoPixel. Кроме того, доступны модули светофоров и уличного освещения для IoT, робототехники и образовательных проектов без необходимости использования макетных плат и соединительных проводов. Компания упоминает, что продукт имеет открытый исходный код, но на момент написания в их аккаунте GitHub
Что касается программной поддержки, эта прототипная платформа совместима с различными средами разработки, включая Arduino IDE, MicroPython и CircuitPython, и предоставляет примеры кода для работы с модулями AX22. Плата интегрируется с экосистемами STEMMA QT и Qwiic и поддерживает широкий спектр периферийных устройств I²C. Поскольку стандарт коннектора открыт, модули AX22 могут использоваться на различных платформах, таких как ESP32, Raspberry Pi Pico и платы STM32, без изменений, а базовый программный стек обеспечивает преобразование протоколов и инициализацию периферии.
Ранее мы уже писали о других модульных прототипных платах, включая Hexabitz Modular Prototyping Platform , Tibbo-Pi Wirefree Modular IoT Platform , TTGO T-Block modular ESP32 devkit и другие.
Genesis IoT Discovery Lab можно приобрести на Crowd Supply , где Стартовый комплект стоит около $70 и включает плату ESP32-S3 Genesis, Genesis Matrix, сервомотор и более 18 модулей AX22 для датчиков, светодиодов, кнопок и драйверов двигателей. Расширенный комплект стоит около $49 и добавляет модули, такие как дальномер ToF, датчик влажности, LCD-дисплей, акселерометр и ИК-приёмопередатчик. Ожидается, что оба комплекта начнут отгружаться с 22 января 2026 года с бесплатной доставкой по США или за $12 по всему миру.
