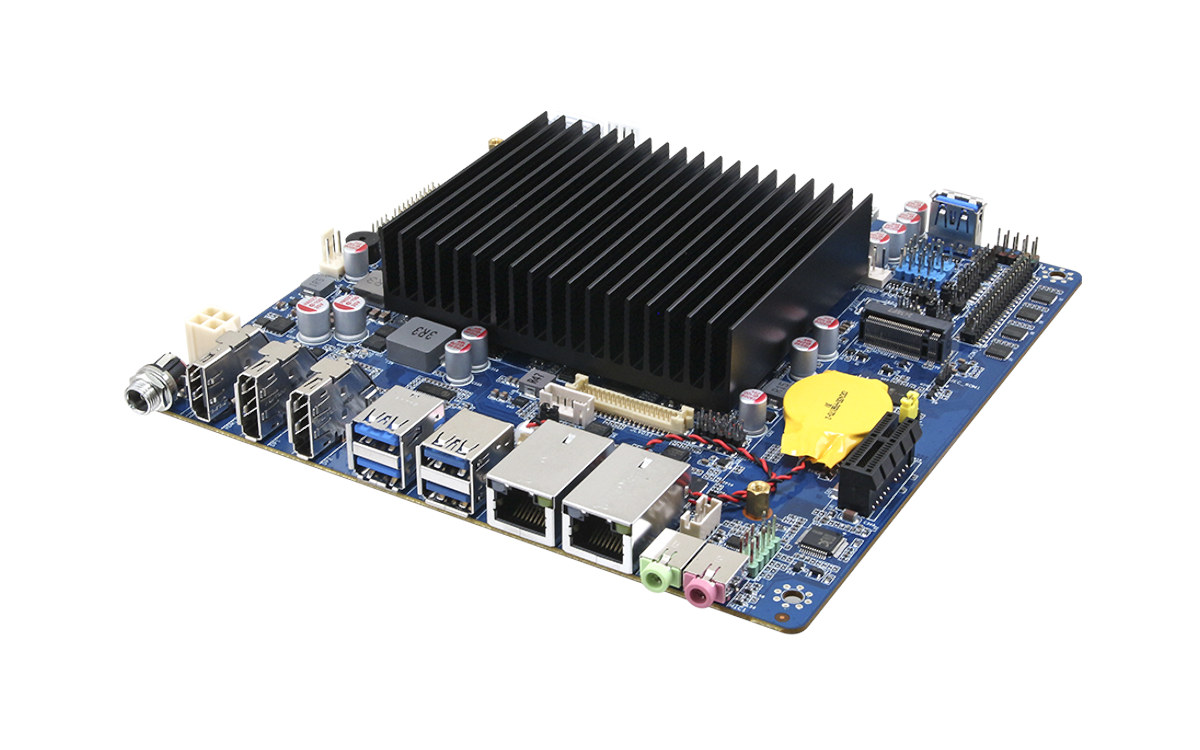

На прошлой неделе мы писали о промышленной материнской плате Jetway MTX-TWL1 формата mini-ITX на базе Intel N150/N250 , но существует и другая опция на платформе Twin Lake формата mini-ITX: Avalue EMX-TWLP, оснащенная процессором Intel N150, N250 или Core 3 N355 и также предназначенная для промышленного применения.
Тонкая материнская плата формата mini-ITX поддерживает до 16 ГБ DDR5 согласно данным Avalue, поддерживает накопители M.2 NVMe/SATA SSD и SATA, оснащена двумя портами 2.5GbE и двумя разъемами M.2 Key-E/M для подключения WiFi и сотовой связи, одним портом HDMI, двумя разъемами DP, а также eDP или LVDS, одним слотом PCIe Gen3 x1 и другим.
Характеристики Avalue EMX-TWLP:
- Система на кристалле Twin Lake (один или другой)
- Процессор Intel Processor N150 четырехъядерный процессор с частотой до 3,6 ГГц (Turbo), кэш-памятью 6 МБ, интегрированная графика Intel UHD с 24 EU и частотой 1,0 ГГц; TDP: 6 Вт
- Процессор Intel Processor N250 четырехъядерный процессор с частотой до 3,8 ГГц (Turbo), кэш-памятью 6 МБ, интегрированная графика Intel UHD с 32 EU и частотой 1,25 ГГц; TDP: 6 Вт
- Процессор Intel Core 3 N355 восьмиядерный процессор с частотой до 3,9 ГГц (Turbo), кэш-памятью 6 МБ, интегрированная графика Intel UHD с 32 EU и частотой 1,35 ГГц; TDP: 15 Вт
- Память – До 16 ГБ DDR5 с частотой 4800 МГц через один 262-контактный слот SO-DIMM (примечание: должна поддерживаться и емкость 64 ГБ )
- Накопители
- Разъемы SATA III + питание SATA
- Разъем M.2 M-Key 2242/2280 для NVMe или SATA SSD (см. раздел Расширение)
- SPI-флеш память 256 Мбит для AMU UEFI BIOS
- Дисплей
- HDMI 2.0b, до 4096 x 2160 при 60 Гц
- DP 1.4a, до 4096 x 2160 при 60 Гц
- DP++ до 1920 x 1080 при 60 Гц
- eDP или LVDS
- 24-битный двухканальный LVDS, до 1920 x 1080; реализовано через преобразователь eDP в LVDS Chrontel CH7513A-BF
- 2-линейный eDP, до 1920 x 1080 при 60 Гц
- До 3 независимых дисплеев
- Аудио
- Аудиокодек Realtek ALC888S
- 2 аудиоразъема 3.5 мм для Line-out и Mic-in
- 2 усилителя по 2 Вт 4 Ом
- Сетевая связь
- 2 порта 2.5GbE RJ45 через контроллеры Ethernet Intel I226V
- Опционально WiFi и Bluetooth через разъем M.2 E-key 2230
- Опционально сотовый 4G LTE/5G через разъем M.2 B-key 2242/3042/3052 и слот для карты NanoSIM
- USB
- 2 порта USB 3.2 Gen2
- 2 порта USB 3.2 Gen1
- 1 вертикальный порт USB 3.2 Gen1 Type-A
- 4 порта USB 2.0 (внутренний разъем)
- Последовательные порты через внутренние разъемы
- 2 интерфейса RS232/422/485
- 4 интерфейса RS232
- Расширение
- Чипсет ввода-вывода – EC iTE IT5782VG
- Разъем M.2 E-Key 2230 (PCIe Gen3 x1 / USB 2.0)
- Разъем M.2 B-Key 2242/3042/3052 (USB 3.2 / USB 2.0) и слот SIM для модуля 4G LTE/5G + GNSS
- Разъем M.2 M-key 2242/2280 (PCIe Gen3 x1 или SATA) для NVMe SSD
- Слот PCIe Gen3 x1
- 16-битный GPIO
- Безопасность – Nuvoton NPCT754AADYX TPM 2.0
- Разное
- Сторожевой таймер
- Монитор состояния оборудования – температура CPU, напряжение и управление скоростью вентилятора CPU
- Питание – Вход постоянного тока 12–24 В через запираемый разъем или 4-контактный разъем; режим AT/ATX (по умолчанию: ATX)
- Габариты – 170 x 170 мм (тонкий форм-фактор mini-ITX)
- Вес – 400 грамм
- Температурный диапазон – Рабочий: 0°C ~ 60°C при потоке воздуха 0,5 м/с; хранение: -40°C ~ 75°C
- Влажность – 95% относительной влажности, без конденсации при 40°C
Компания предлагает поддержку Windows 11 IoT Enterprise LTSC 2024 и Linux для данной материнской платы. Драйверы для Windows 11 64-бит, BIOS и руководство пользователя можно найти в разделе документации на странице продукта .
Avalue не опубликовала цены на эту пассивно охлаждаемую плату и просит заинтересованные стороны запрашивать коммерческое предложение. Ее можно найти в списках у нескольких реселлеров, таких как TSL Automation (Индия), Direct Industry и Rosch Computer (Европа/Германия), но ни один из них не предоставляет информацию о ценах.
