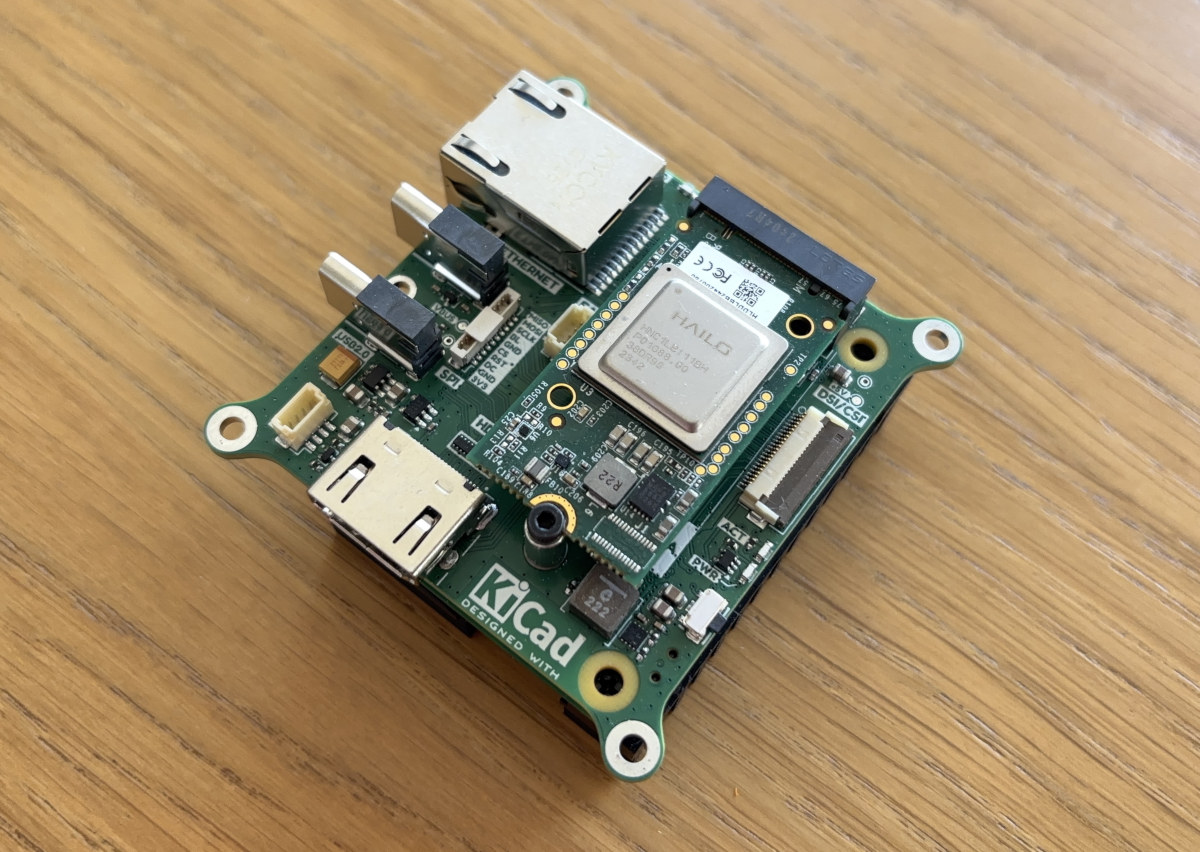

CM5 MINIMA — это компактная базовая плата для Raspberry Pi CM5, оснащенная слотом M.2 M-Key для ускорителей Hailo AI или SSD. Разработанная совместно с Pierluigi Colangeli, она подходит для AI-фотоловушек, умных устройств, домашней автоматизации и других проектов с ограниченным пространством.
Базовая плата также включает USB-C Power Delivery, Gigabit Ethernet и стандартный порт HDMI для вывода видео. Она содержит комбинированные разъемы CSI/DSI для камер или дисплеев, разъемы USB 2.0, I2C и SPI, а также встроенный акселерометр LIS3DH для автоматической коррекции ориентации камеры. Дополнительные компоненты: светодиоды состояния, кнопка питания и переключатель загрузки для прямой прошивки ОС CM5.

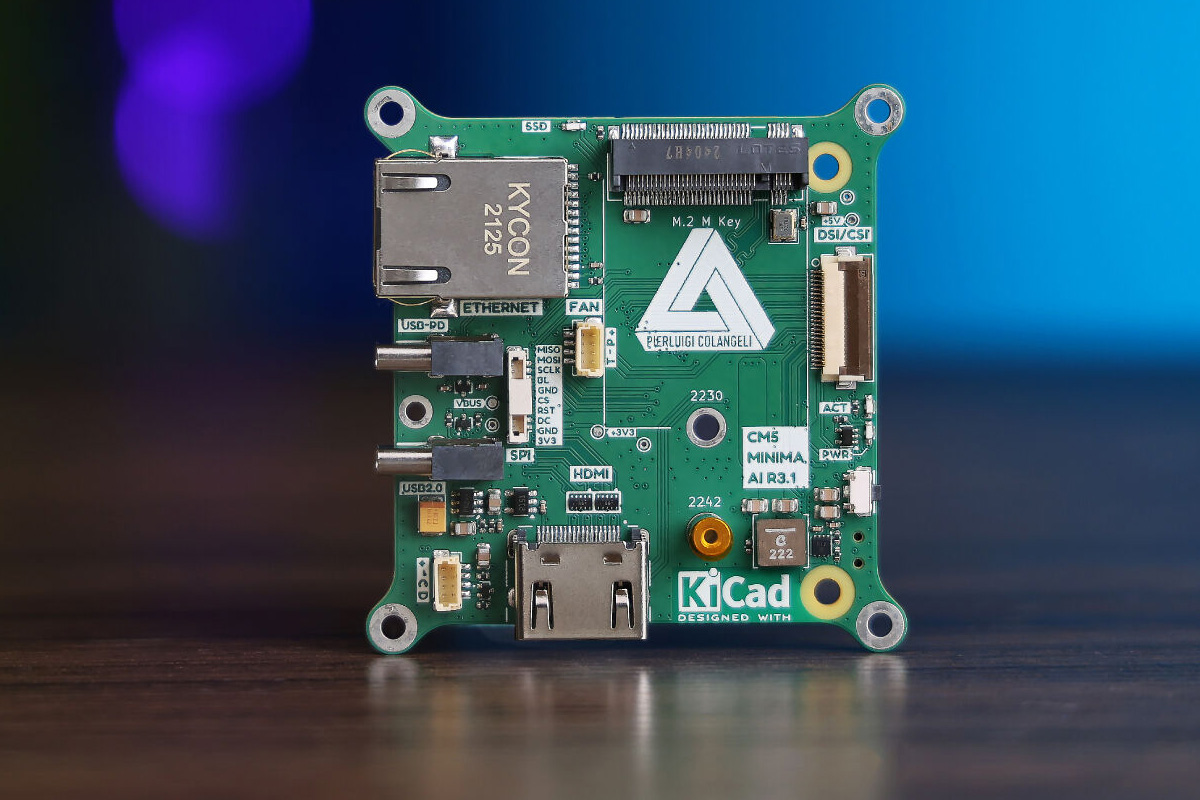

Характеристики базовой платы CM5 MINIMA
- Совместимость – Raspberry Pi Compute Module 5 (CM5)
- Накопитель – Слот M.2 M-Key 2230/2242
- Дисплей и камера
- Порт HDMI для вывода видео
- Комбинированный разъем MIPI CSI/DSI для дисплея или камеры
- Аудио – Только через HDMI
- Сеть
- Низкопрофильный разъем RJ45 для Gigabit Ethernet
- Опциональные WiFi 5 и Bluetooth 5.0 на Raspberry Pi CM5
- USB
- Порт USB 2.0 Type-C
- Порт USB Type-C PD для питания и данных
- Расширение
- Слот M.2 M-Key (2230/2242) для ускорителя Hailo AI или NVMe SSD
- Разъем I2C (3.3 В)
- Разъем SPI с 3 дополнительными GPIO
- Разное
- Кнопка питания
- Переключатель загрузки nRPI
- Встроенный акселерометр LIS3DH
- RTC с разъемом для батареи
- Разъем для вентилятора
- Светодиоды PWR и ACT
- Питание – 5 В через порт USB-C
- Габариты – 65 x 62 x 13 мм
- Рабочая температура – от -20°C до 85°C
Компания указывает, что плата полностью поддерживает Raspberry Pi OS и другие дистрибутивы Linux, совместимые с модулем Raspberry Pi CM5. Встроенный переключатель nRPI переводит модуль в режим USB boot (rpiboot) для прямой прошивки ОС. Детали о программном обеспечении ограничены. Поскольку плата относится к open-source оборудованию, файлы проекта KiCad доступны на GitHub .
Ранее освещались другие компактные базовые платы для Raspberry Pi CM5, включая Waveshare CM5-NANO-B с питанием через USB-C, HDMI, Gigabit Ethernet и слотами M.2 для ИИ или накопителей. Также упоминалась базовая плата BentoIO CMX1 толщиной всего 11 мм.
Базовая плата CM5 MINIMA доступна на AliExpress за $66.83 и Seeed Studio за $65 .
