Unexpected Maker выпускает платы Series[D] на базе ESP32-S3 с двойной антенной и программным RF-коммутатором

Общие характеристики серии включают USB-C с нативной поддержкой USB и USB Serial JTAG, зарядку LiPo-аккумуляторов, сверхнизкое энергопотребление в режиме глубокого сна, 8-16 МБ QSPI Flash, до 8 МБ PSRAM и новый I2C чип для мониторинга батареи. ProS3[D] дополнительно оснащен защитой от электростатического разряда, зубчатыми контактами и совместим со щитами TinyS3. Модуль EdgeS3[D] использует краевой разъем M.2 B-key и расширитель ввода-вывода для дополнительных портов.

EdgeS3[D], TinyS3[D], FeatherS3[D] и ProS3[D] имеют следующие общие характеристики:

• Система на кристалле –   Espressif Systems ESP32-S3
  • Процессор – 32-битный двухъядерный микропроцессор Xtensa LX7 с тактовой частотой до 240 МГц
  • Память – 512 КБ SRAM, 8 МБ PSRAM
  • Накопитель – 384 КБ ROM
  • Беспроводные интерфейсы – Wi-Fi 4 и Bluetooth 5.0 с BLE
• Память – До 8 МБ QSPI PSRAM
• Накопитель – До 16 МБ QSPI Flash
• Антенна
  • Встроенная 3D-антенна с высоким коэффициентом усиления
  • Разъем u.FL для внешней антенны
  • RF-коммутатор для программного выбора антенны
• USB – USB-C для питания и программирования
• Отладка – USB Serial JTAG
• Прочее – Светодиоды заряда и питания
• Питание
  • Один или два LDO-стабилизатора 3.3В/700мА
  • Поддержка зарядки LiPo-аккумуляторов
  • I2C-чип мониторинга батареи Max 17048G
  • Сверхнизкое энергопотребление в режиме глубокого сна

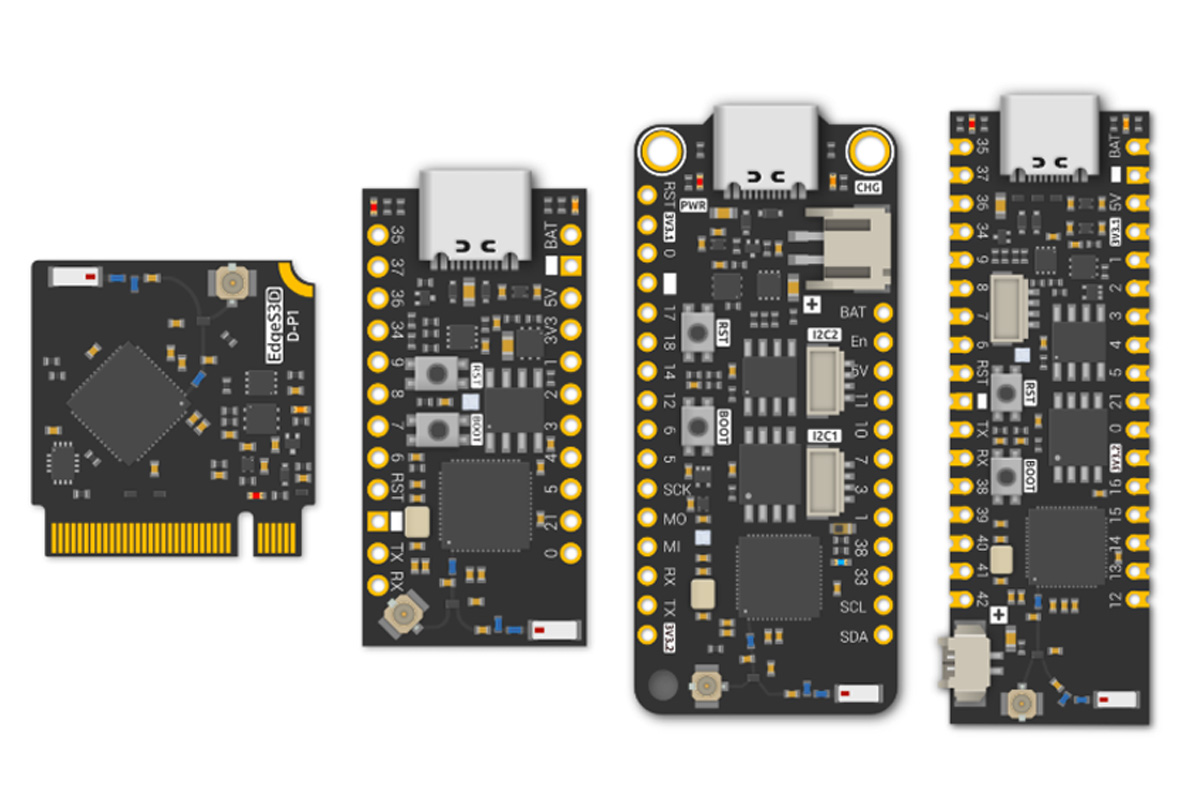

Платы различаются форм-фактором, объемом PSRAM, размером Flash, вариантами подключения батареи и другими параметрами, как показано в таблице ниже

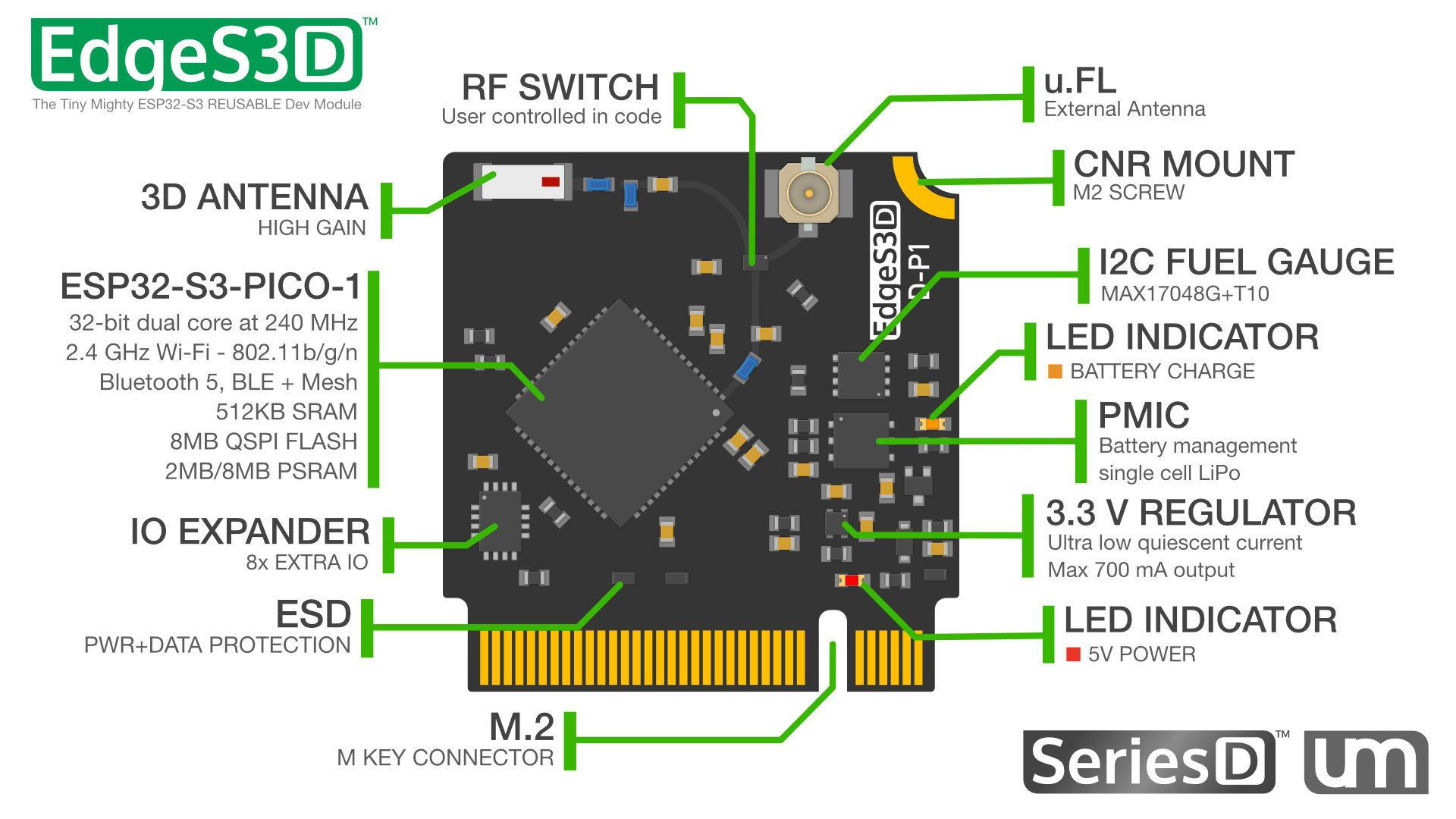

Плата EdgeS3[D] является самой компактной в серии, аналогичной экосистеме MicroMod . Она оснащена краевым разъемом M.2 B-key и совместима с несущей платой Edge Carrier, что делает ее подходящей для прототипирования и применений с ограниченным пространством, таких как носимые устройства и встраиваемые IoT-решения.

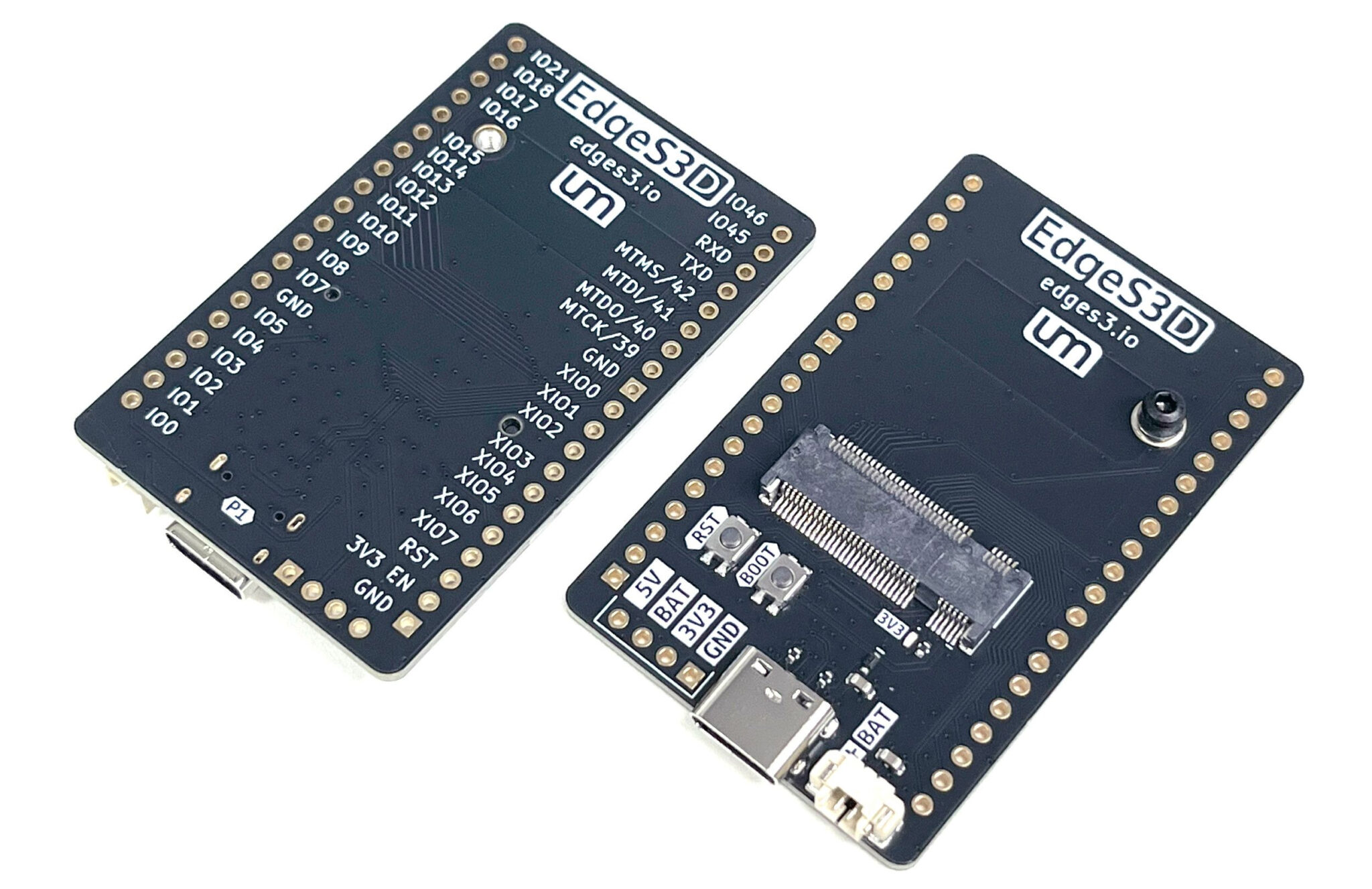

Для работы с модулем требуется плата расширения и прототипирования, включающая порт USB-C для питания и данных, разъем M.2 B-key с крепежом, 2.54-мм разъемы для всех портов ввода-вывода, кнопки Reset и Boot (IO0), светодиод питания 3.3В с выводом и 1.25-мм разъем батареи. Комплект содержит собранную PCB, разъемы 2×20 контактов (male/female), 4-контактный разъем и винт M2x4мм – всё необходимое для подключения модуля.

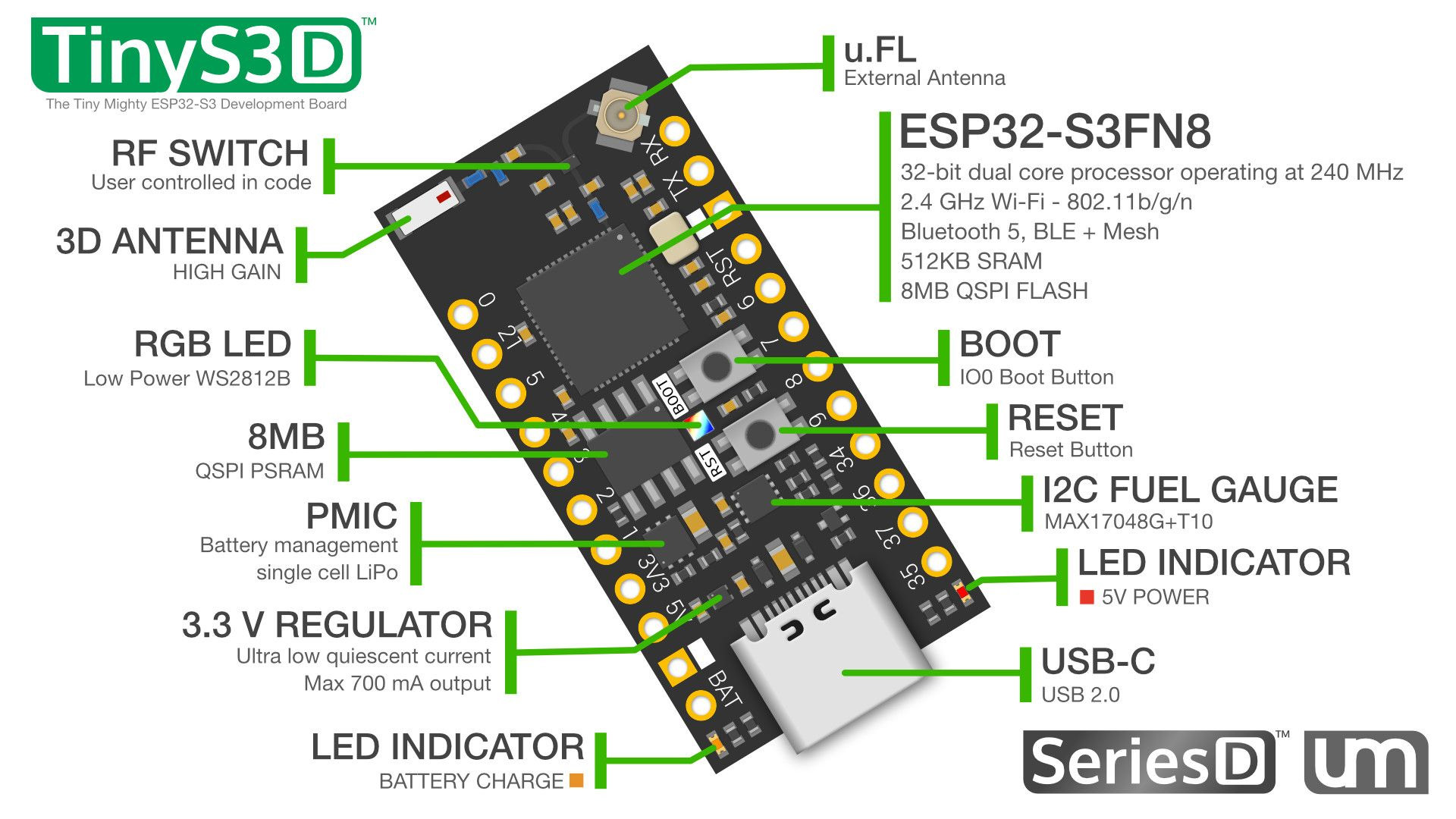

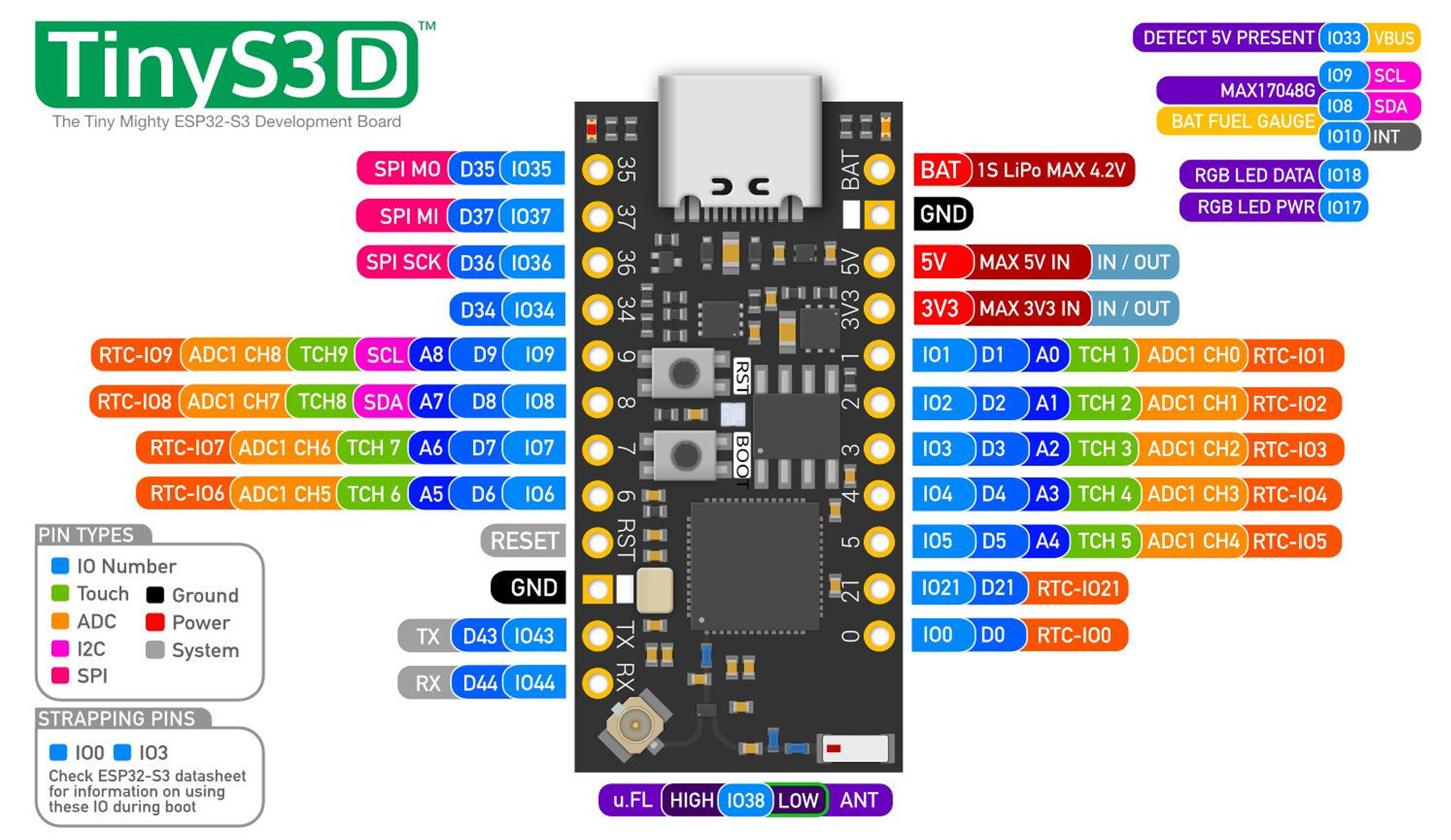

Плата TinyS3[D] является преемником TinyS3 и совместима с компоновкой TinyPICO и TinyS2 . Использует чип ESP32-S3FN8, оснащена 8 МБ Flash, 8 МБ PSRAM, USB-C, зарядкой LiPo и I2C-чипом мониторинга батареи, оптимизирована для энергоэффективных решений с поддержкой глубокого сна.

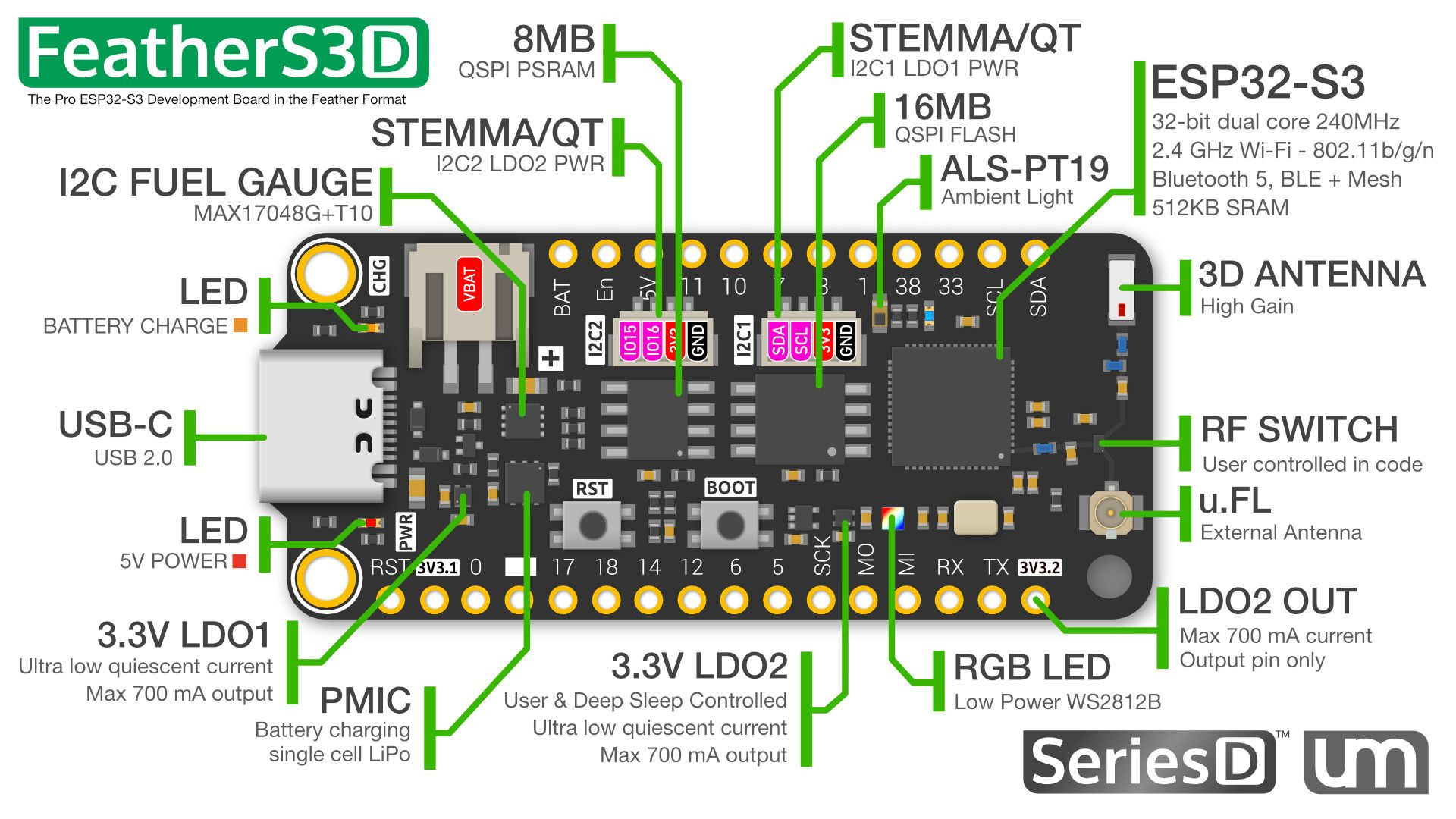

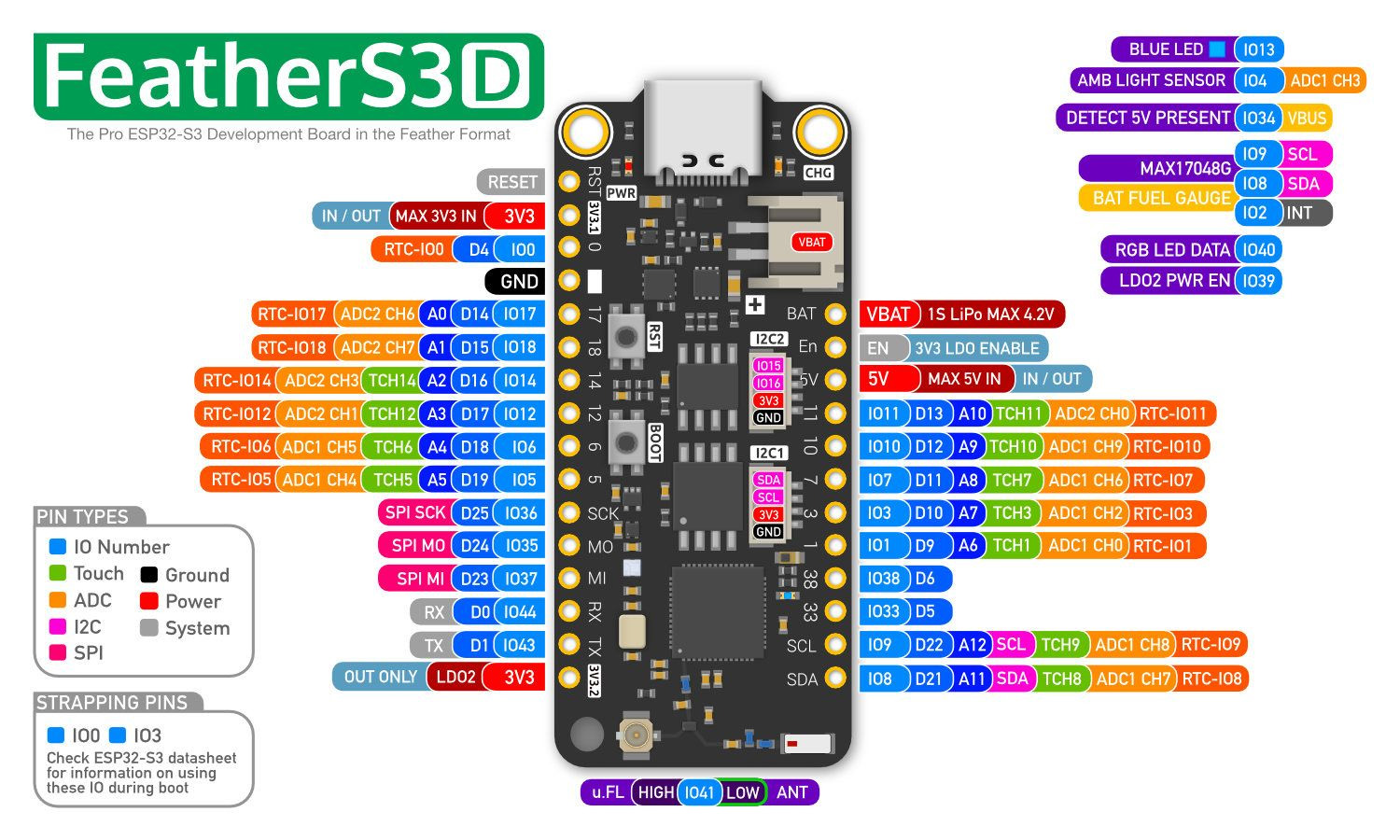

Плата FeatherS3[D] представляет собой прямое обновление FeatherS3 и FeatherS2 . Оснащена 16 МБ Flash, 8 МБ PSRAM, поддержкой двойной антенны, USB-C, зарядкой LiPo, 21 GPIO, разъемами STEMMA и сверхнизким энергопотреблением в режиме глубокого сна. Совместима с Feather Wings и поддерживает различные среды разработки.

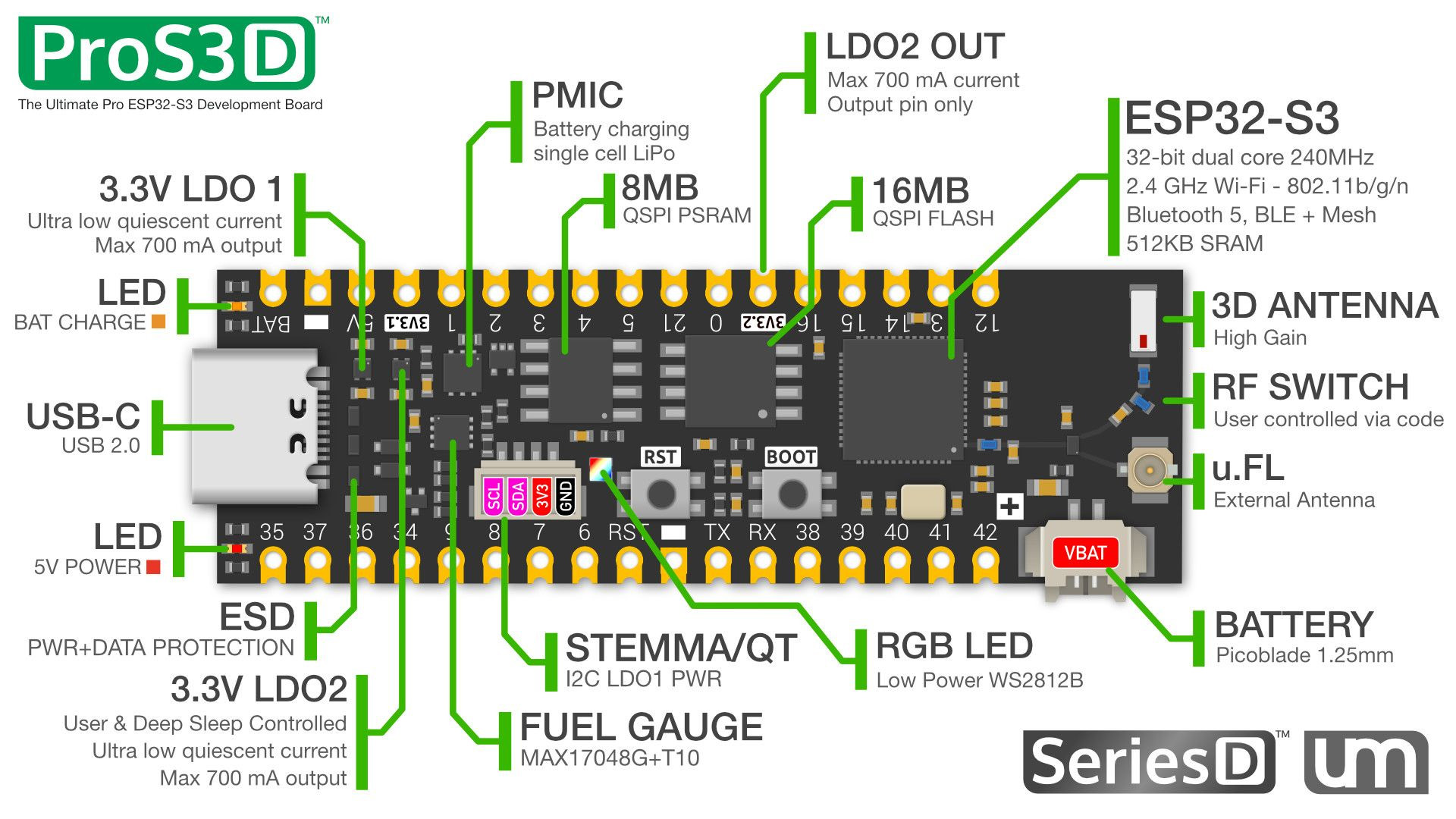

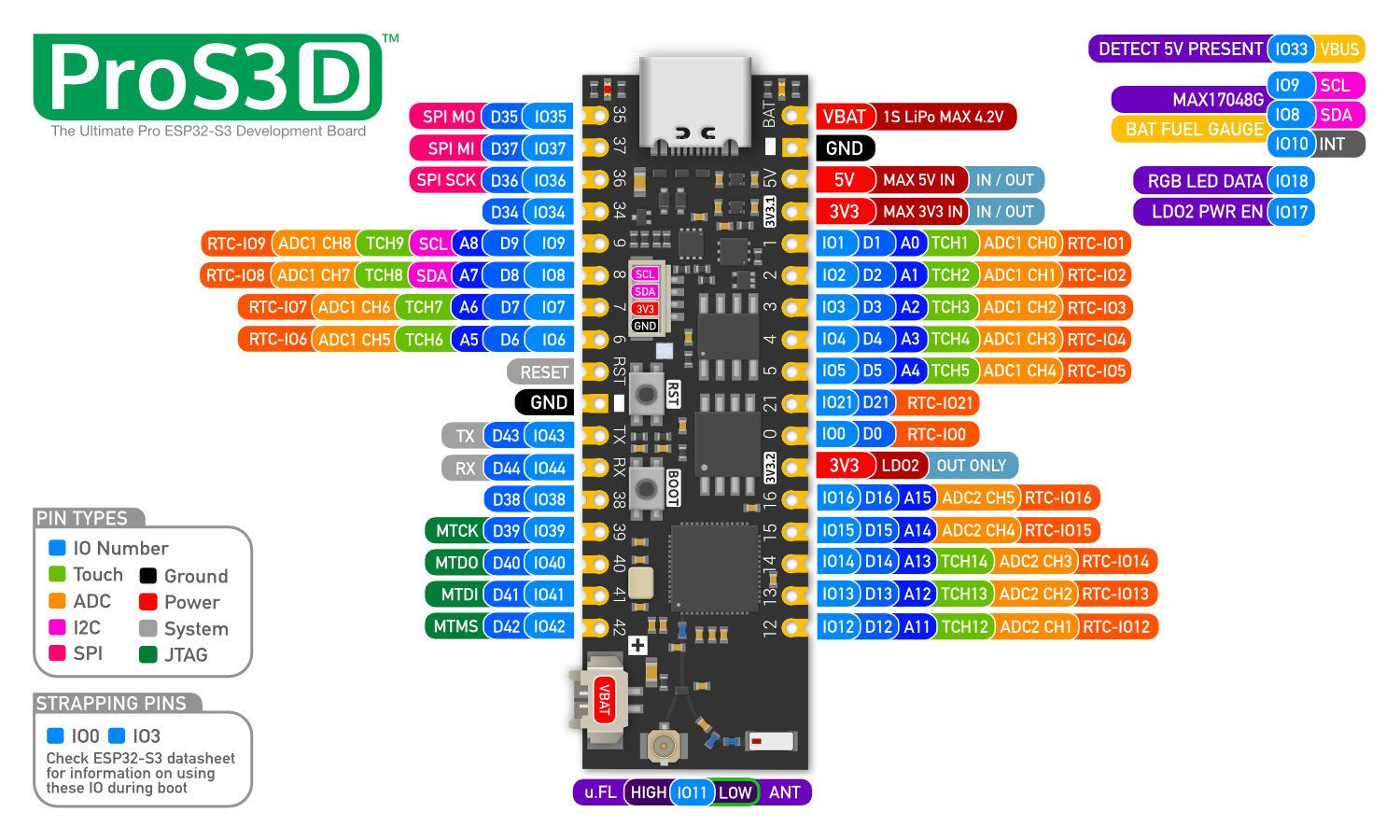

Согласно Unexpected Maker, ProS3[D] является “экстремально продвинутой платой ESP32-S3” – прямым обновлением ProS3 . Оснащена до 16 МБ Flash, 8 МБ PSRAM, двойной антенной, зубчатыми контактами, USB-C с защитой от электростатического разряда, 27 GPIO, разъемом MicroBlade для LiPo и интерфейсом STEMMA QT. Включает чип мониторинга батареи, RGB-светодиод с низким энергопотреблением и поддержку глубокого сна, что делает её идеальной для сложных беспроводных и автономных проектов.

При сравнении плат: EdgeS3[D] отличается уникальным разъемом M.2 B-key и 2 МБ PSRAM, идеальна для встраиваемых решений. TinyS3[D] – компактная плата для макетных плат с 8 МБ PSRAM, 17 GPIO и совместимостью с TinyPICO. FeatherS3[D] использует компоновку Adafruit Feather, имеет 8 МБ PSRAM, 21 GPIO и двойные разъемы STEMMA. ProS3[D] наиболее функциональна с 16 МБ Flash, 8 МБ PSRAM, 27 GPIO, зубчатыми контактами, STEMMA QT и полной совместимостью со щитами TinyPICO/TinyS3.

При сравнении Series[D] с предыдущим поколением (TinyS3, FeatherS3 и ProS3) , новые модели сохраняют чип ESP32-S3 и основные характеристики, но добавляют поддержку двойной антенны с программным RF-коммутатором, защиту от электростатического разряда и улучшенные варианты подключения батареи при сохранении форм-факторов для совместимости. Основные функции сохранены, а Series[D] добавляют гибкость в работе с радиочастотой, улучшенную защиту и управление питанием.

Series[D] поставляется с предустановленной CircuitPython и загрузчиком UF2 для упрощения обновления прошивки. Поддерживаются Arduino IDE, ESP-IDF, MicroPython и PlatformIO.

Доступно руководство по началу работы для EdgeS3[D] и TinyS3[D] , но отсутствует для FeatherS3[D] и ProS3[D]. Имеется репозиторий GitHub для плат на базе ESP32-S3 , но на момент публикации Series[D] там отсутствуют. Дополнительную информацию можно найти на страницах продуктов EdgeS3[D] , TinyS3[D] , FeatherS3[D] и ProS3[D] .

Платы Unexpected Maker Series[D] доступны за $19-24 в магазине производителя , а Edge Carrier продается отдельно за $15.00 . В будущем новые платы могут появиться на Amazon и Adafruit , как их предшественники.
