Wio-LR1121 компактный модуль LoRa поддерживает диапазоны частот sub-GHz, S-Band и 2.4ГГц

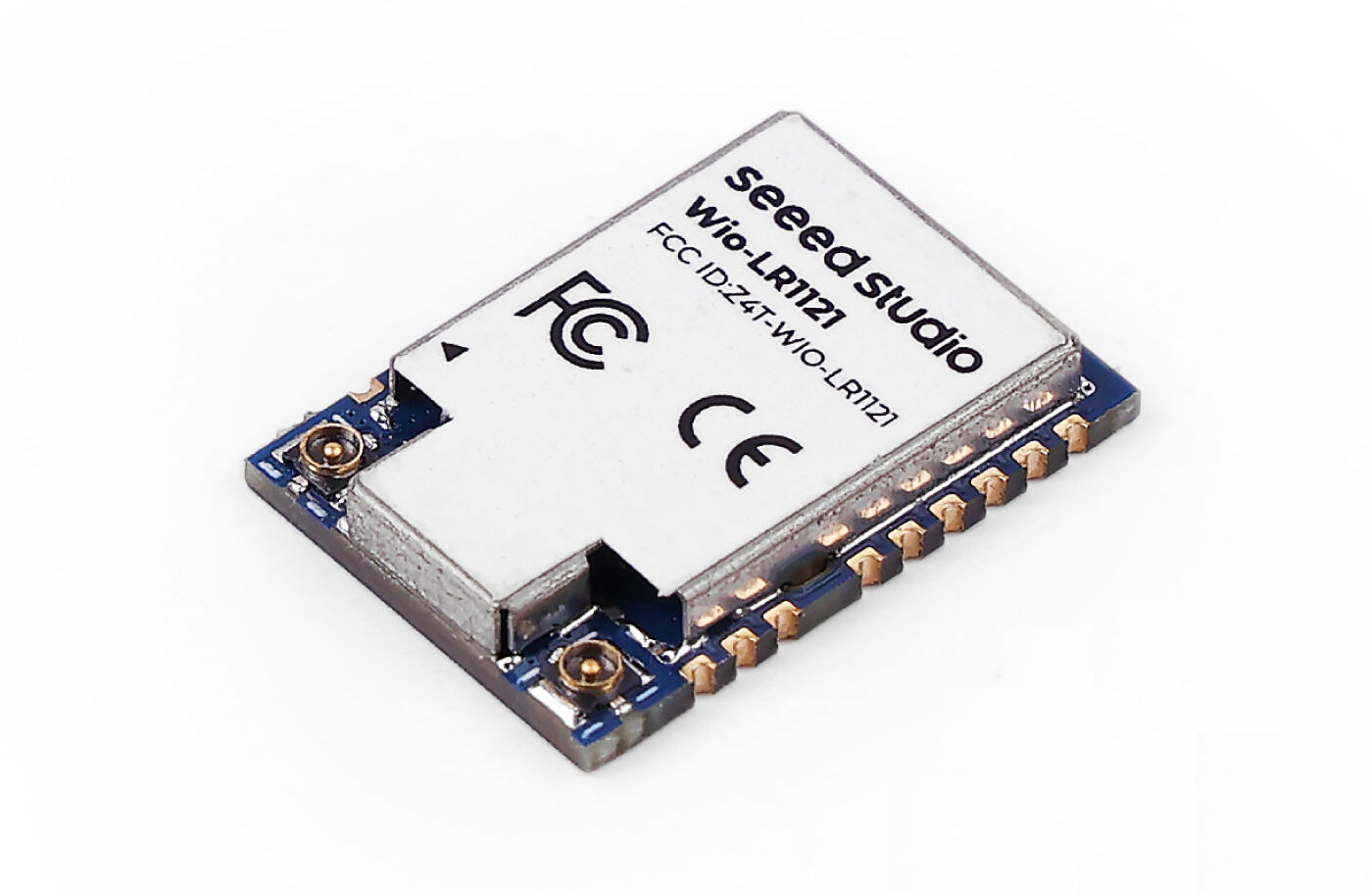

Модуль Seeed Studio Wio-LR1121 представляет собой миниатюрный многодиапазонный модуль LoRa на базе RF-трансивера LR1121 — бюджетной версии LR1120 без возможностей сканирования GNSS или Wi-Fi, поддерживающей диапазоны частот sub-GHz, S-Band (1.9-2.1 ГГц) и 2.4ГГц.

Ранее отмечалось использование LR1121 в модуле MuRata Type-2GT и модуле LILYGO в качестве опции для платы T-Eth Elite. Wio-LR1121 предлагает альтернативное решение с удобной пайкой благодаря контактным площадкам с вырезами.

Характеристики Wio-LR1121:

RF-трансивер – Semtech LR1121
- Диапазоны частот – 863-928 МГц и 2.4-2.5 ГГц; Примечание: LR1121 также поддерживает S-Band 2.1-2.3 ГГц, но это не указано в спецификациях модуля и упомянуто лишь кратко в заголовке и описании
- Выходная мощность
  - До 20.4dBm @ 868/915 МГц
  - До 11dBm макс. @ 2.4ГГц
- Чувствительность приёмника
  - RxBoost ВКЛ:
    - -126dBm @ SubG, BW=125кГц, SF=7
    - -140dBm @ SubG, BW=125кГц, SF=12
    - -118dBm @ 2.4Г, BW=125кГц, SF=7
    - -132.5dBm @ 2.4Г, BW=125кГц, SF=7
  - RxBoost ВЫКЛ:
    - -124dBm @ SubG, BW=125кГц, SF=7
    - -138dBm @ SubG, BW=125кГц, SF=12
Антенна – Через два разъёма IPEX4 (1.5мм); примечание: не установлены на модели Wio-LR1121-N, как показано на фото ниже
Интерфейс хоста – SPI для связи с MCU
Расширение – 2x GPIO, один с поддержкой прерываний
Питание
- 3.3В типичное
- Режим распределения питания LR1121 – DC-DC
- Режим питания TCXO – От вывода VTCXO LR1121
- Напряжение питания TCXO – 1.6-3.3В
Потребление энергии
- Ток в режиме сна – 1.35 мкА
- Максимальный рабочий ток
  - Передача
    - 124.5мА @ LoRa 915МГц; 22dBm
    - 31мА @ LoRa 868МГц; 14dBm
    - 30.7мА @ LoRa 2.4ГГц; 13dBm
  - Приём
    - 7.8мА @ LoRa SF12 125кГц sub-GHz
    - 6.7мА @ LoRa SF12 125кГц 2.4ГГц/S-band
Габариты – 17×12×2.6мм (SMT корпус с 24 выводами)
Температурный диапазон – -40°C…+85°C

Seeed Studio не предоставляет информации о ПО, но отмечает, что Wio-LR1121 особенно подходит для разработки беспроводных сенсоров LoRaWAN с использованием простого MCU с интерфейсом SPI. Единственная документация по модулю – datasheet , хотя компания также предоставляет Allegro footprint для разработчиков печатных плат.

LR1121 LoRa Transceiver module — Блок-схема

Модуль Wio-LR1121 продаётся за $6.99 с разъёмами IPEX , а модель Wio-LR1121-N пока недоступна для продажи онлайн. В будущем они также могут появиться в магазине Seeed Studio на AliExpress .
