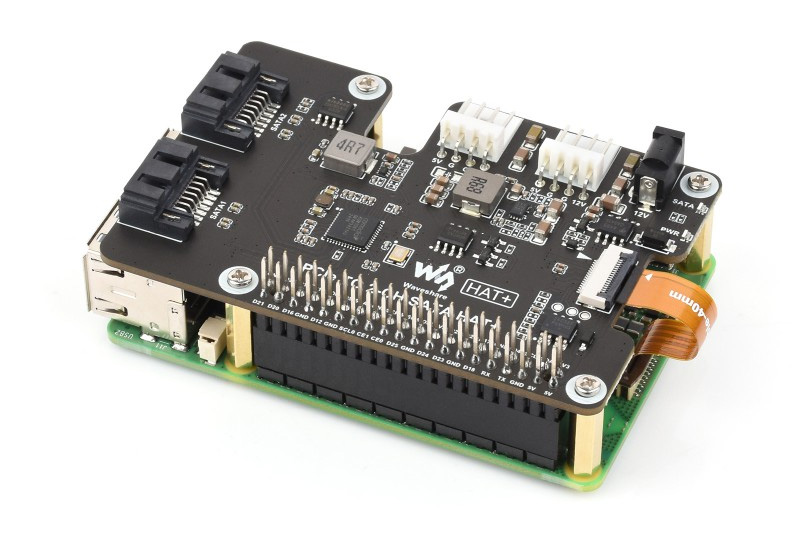

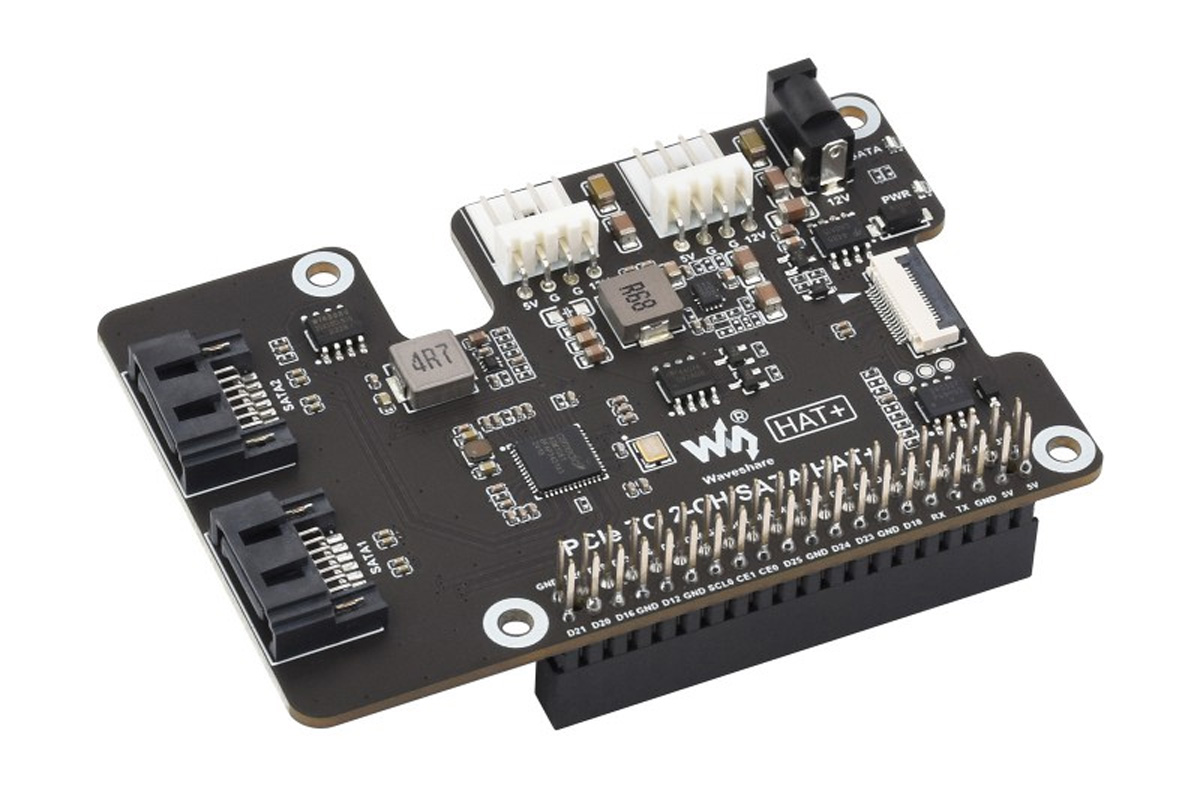

Waveshare PCIe TO 2-CH SATA HAT+ — это двухканальная плата расширения HAT+ формата PCIe FFC в SATA 3.0 для Raspberry Pi 5, предлагающая бюджетную альтернативу Radxa Penta SATA HAT с поддержкой до пяти накопителей SATA.
Плата соответствует стандартам SATA Gen3 и PCIe Gen2, оснащена двумя светодиодными индикаторами активности дисков. Включает EEPROM для хранения идентификатора HAT+ и информации о продукте. Подходит для простых DIY NAS-систем или медиасерверов на базе Raspberry Pi.
Спецификация Waveshare PCIe TO 2-CH SATA HAT+:
- Совместимость – Предназначена для Raspberry Pi 5
- Хранение данных – Встроенная EEPROM для ID HAT+ и информации о продукте
- Порты SATA – 2 канала SATA 3.0 (6 Гбит/с) через JMB582 контроллер PCIe Gen3 x1 → 2x SATA
- Интерфейс подключения – PCIe Gen3 x1 через 16-контактный разъем PCIe FFC
- Прочее
- 40-контактный разъем с выведенными GPIO Raspberry Pi (не используется платой напрямую, только для доступа к GPIO)
- Светодиоды индикации питания и состояния
- Питание
- +12В и +5В через 4-контактный разъем JST XH
- 12В от цилиндрического разъема питания
- Габариты – 85 x 56.5 мм (форм-фактор HAT+)

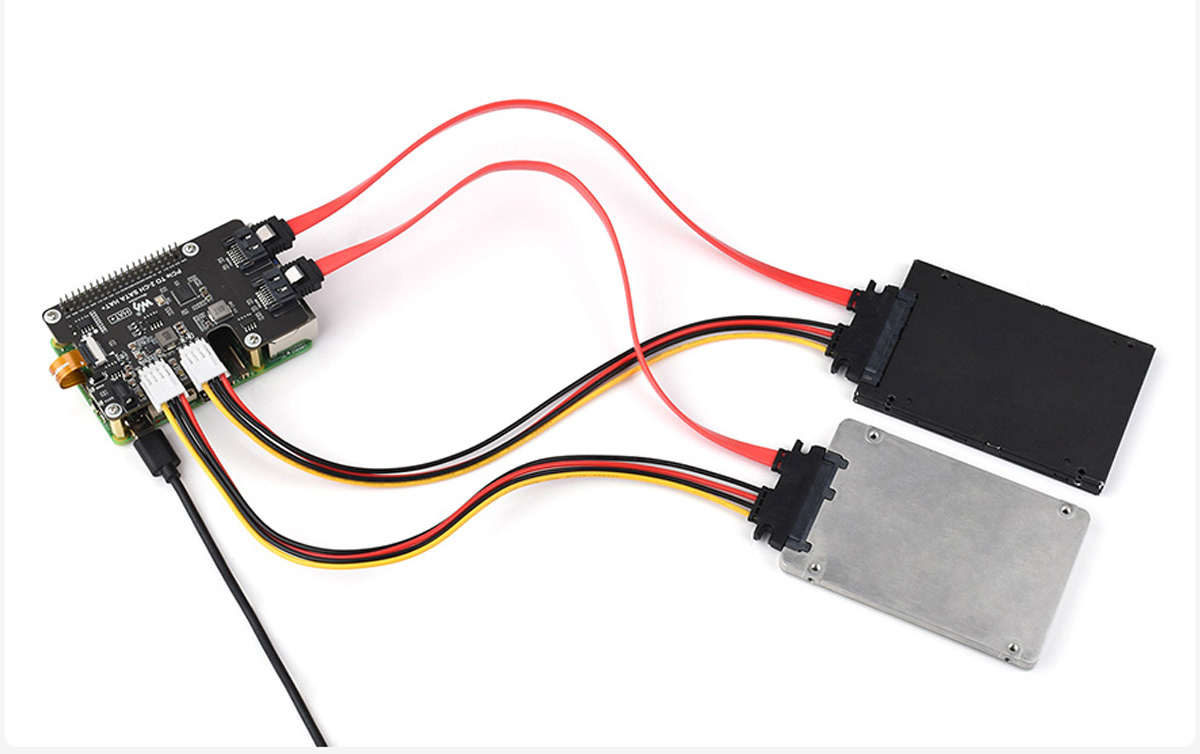

Два SATA-накопителя, подключенные к 2-CH SATA HAT+Плата поддерживает технологию plug-and-play, дополнительное ПО не требуется. Совместима со спецификацией AHCI 1.2 и Native Command Queuing (NCQ) для эффективной работы накопителей. Для старых версий Raspberry Pi OS или альтернативных ОС может потребоваться ручная установка драйверов. Дополнительная информация доступна на вики .
Недавно публиковался материал о 4-Ch PCIe FFC Adapter Board , расширяющей интерфейс PCIe Pi 5 до четырех разъемов PCIe FFC. При использовании четырех таких SATA HAT+ можно подключить до восьми SSD или HDD SATA, создав NAS на Raspberry Pi 5 повышенной емкости, хотя интерфейс PCIe Gen2 x1 (5 GT/с) станет узким местом даже для жестких дисков.
Waveshare PCIe TO 2-CH SATA HAT+ доступна на AliExpress за $28.95 , на Amazon за $26.99 и в магазине Waveshare за $17.99.
